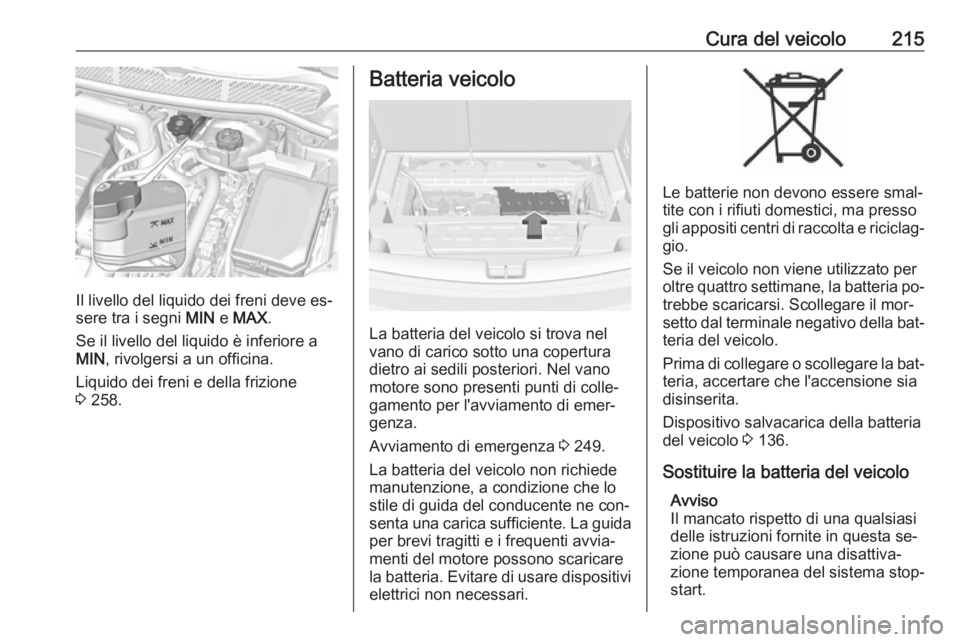

Cura del veicolo215
Il livello del liquido dei freni deve es‐
sere tra i segni MIN e MAX .
Se il livello del liquido è inferiore a
MIN , rivolgersi a un officina.
Liquido dei freni e della frizione
3 258.
Batteria veicolo
La batteria del veicolo si trova nel
vano di carico sotto una copertura
dietro ai sedili posteriori. Nel vano
motore sono presenti punti di colle‐
gamento per l'avviamento di emer‐
genza.
Avviamento di emergenza 3 249.
La batteria del veicolo non richiede
manutenzione, a condizione che lo
stile di guida del conducente ne con‐
senta una carica sufficiente. La guida per brevi tragitti e i frequenti avvia‐
menti del motore possono scaricare
la batteria. Evitare di usare dispositivi elettrici non necessari.
Le batterie non devono essere smal‐tite con i rifiuti domestici, ma presso
gli appositi centri di raccolta e riciclag‐
gio.
Se il veicolo non viene utilizzato per
oltre quattro settimane, la batteria po‐
trebbe scaricarsi. Scollegare il mor‐
setto dal terminale negativo della bat‐ teria del veicolo.
Prima di collegare o scollegare la bat‐
teria, accertare che l'accensione sia
disinserita.
Dispositivo salvacarica della batteria
del veicolo 3 136.
Sostituire la batteria del veicolo Avviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questa se‐
zione può causare una disattiva‐
zione temporanea del sistema stop-
start.

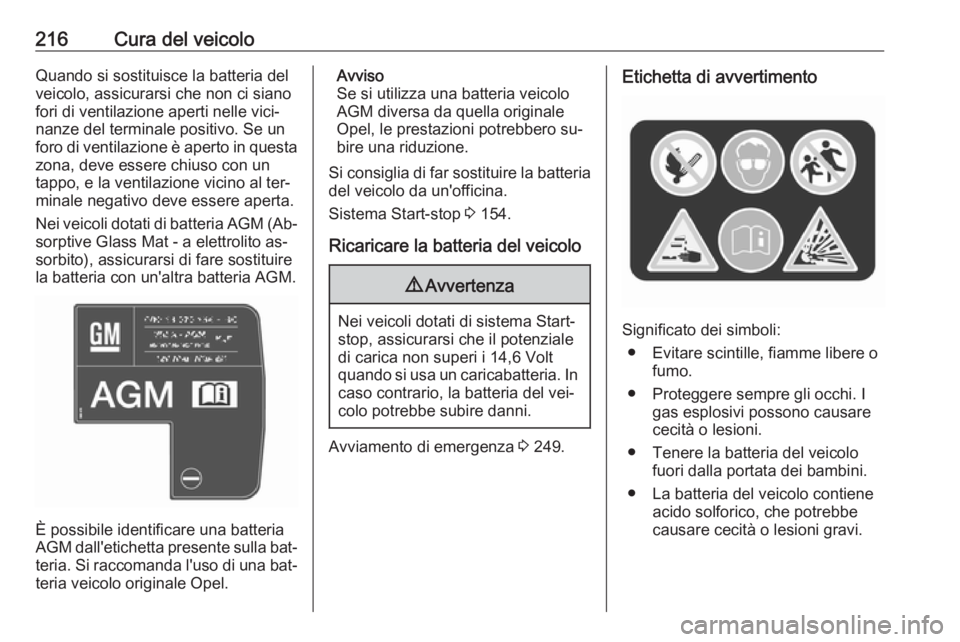

216Cura del veicoloQuando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano
fori di ventilazione aperti nelle vici‐
nanze del terminale positivo. Se un
foro di ventilazione è aperto in questa
zona, deve essere chiuso con un
tappo, e la ventilazione vicino al ter‐
minale negativo deve essere aperta.
Nei veicoli dotati di batteria AGM (Ab‐
sorptive Glass Mat - a elettrolito as‐
sorbito), assicurarsi di fare sostituire
la batteria con un'altra batteria AGM.
È possibile identificare una batteria
AGM dall'etichetta presente sulla bat‐
teria. Si raccomanda l'uso di una bat‐ teria veicolo originale Opel.
Avviso
Se si utilizza una batteria veicolo
AGM diversa da quella originale
Opel, le prestazioni potrebbero su‐
bire una riduzione.
Si consiglia di far sostituire la batteria del veicolo da un'officina.
Sistema Start-stop 3 154.
Ricaricare la batteria del veicolo9 Avvertenza
Nei veicoli dotati di sistema Start-
stop, assicurarsi che il potenziale
di carica non superi i 14,6 Volt
quando si usa un caricabatteria. In caso contrario, la batteria del vei‐
colo potrebbe subire danni.
Avviamento di emergenza 3 249.
Etichetta di avvertimento
Significato dei simboli:
● Evitare scintille, fiamme libere o fumo.
● Proteggere sempre gli occhi. I gas esplosivi possono causare
cecità o lesioni.
● Tenere la batteria del veicolo fuori dalla portata dei bambini.
● La batteria del veicolo contiene acido solforico, che potrebbe
causare cecità o lesioni gravi.

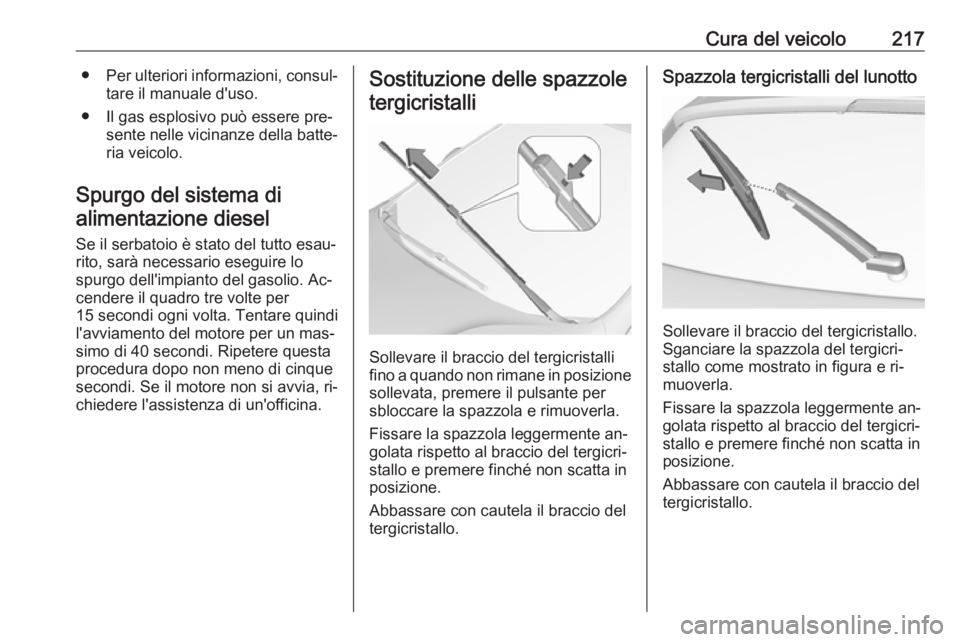

Cura del veicolo217●Per ulteriori informazioni, consul‐
tare il manuale d'uso.
● Il gas esplosivo può essere pre‐ sente nelle vicinanze della batte‐
ria veicolo.
Spurgo del sistema di alimentazione diesel
Se il serbatoio è stato del tutto esau‐
rito, sarà necessario eseguire lo
spurgo dell'impianto del gasolio. Ac‐
cendere il quadro tre volte per
15 secondi ogni volta. Tentare quindi
l'avviamento del motore per un mas‐
simo di 40 secondi. Ripetere questa
procedura dopo non meno di cinque
secondi. Se il motore non si avvia, ri‐
chiedere l'assistenza di un'officina.Sostituzione delle spazzole
tergicristalli
Sollevare il braccio del tergicristalli
fino a quando non rimane in posizione sollevata, premere il pulsante per
sbloccare la spazzola e rimuoverla.
Fissare la spazzola leggermente an‐
golata rispetto al braccio del tergicri‐
stallo e premere finché non scatta in
posizione.
Abbassare con cautela il braccio del
tergicristallo.
Spazzola tergicristalli del lunotto
Sollevare il braccio del tergicristallo.
Sganciare la spazzola del tergicri‐
stallo come mostrato in figura e ri‐
muoverla.
Fissare la spazzola leggermente an‐
golata rispetto al braccio del tergicri‐
stallo e premere finché non scatta in
posizione.
Abbassare con cautela il braccio del
tergicristallo.

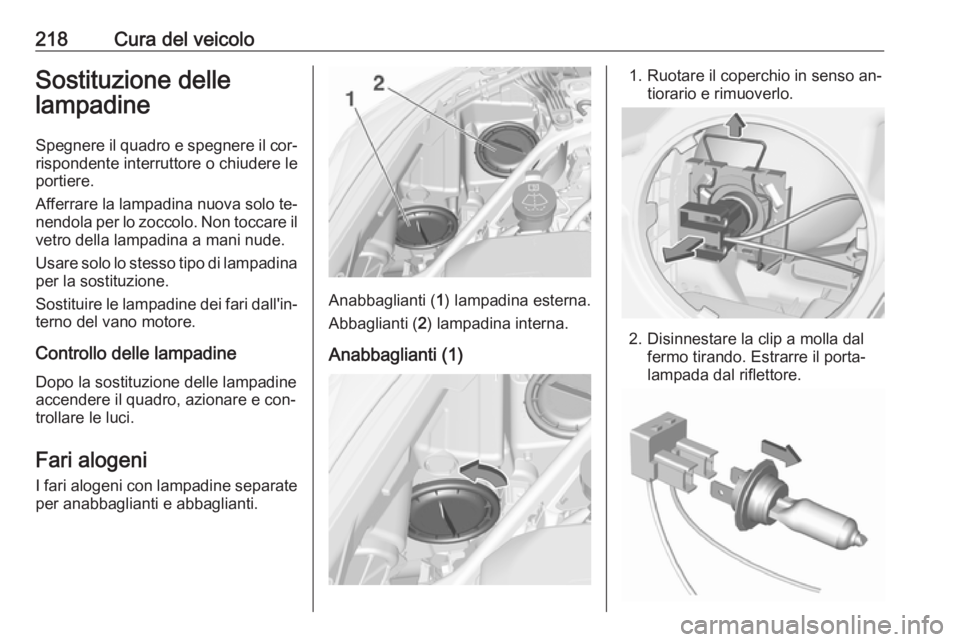

218Cura del veicoloSostituzione delle
lampadine
Spegnere il quadro e spegnere il cor‐
rispondente interruttore o chiudere le
portiere.
Afferrare la lampadina nuova solo te‐
nendola per lo zoccolo. Non toccare il vetro della lampadina a mani nude.
Usare solo lo stesso tipo di lampadina
per la sostituzione.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.
Controllo delle lampadine Dopo la sostituzione delle lampadine
accendere il quadro, azionare e con‐
trollare le luci.
Fari alogeni
I fari alogeni con lampadine separate per anabbaglianti e abbaglianti.
Anabbaglianti ( 1) lampadina esterna.
Abbaglianti ( 2) lampadina interna.
Anabbaglianti (1)
1. Ruotare il coperchio in senso an‐ tiorario e rimuoverlo.
2. Disinnestare la clip a molla dalfermo tirando. Estrarre il porta‐
lampada dal riflettore.

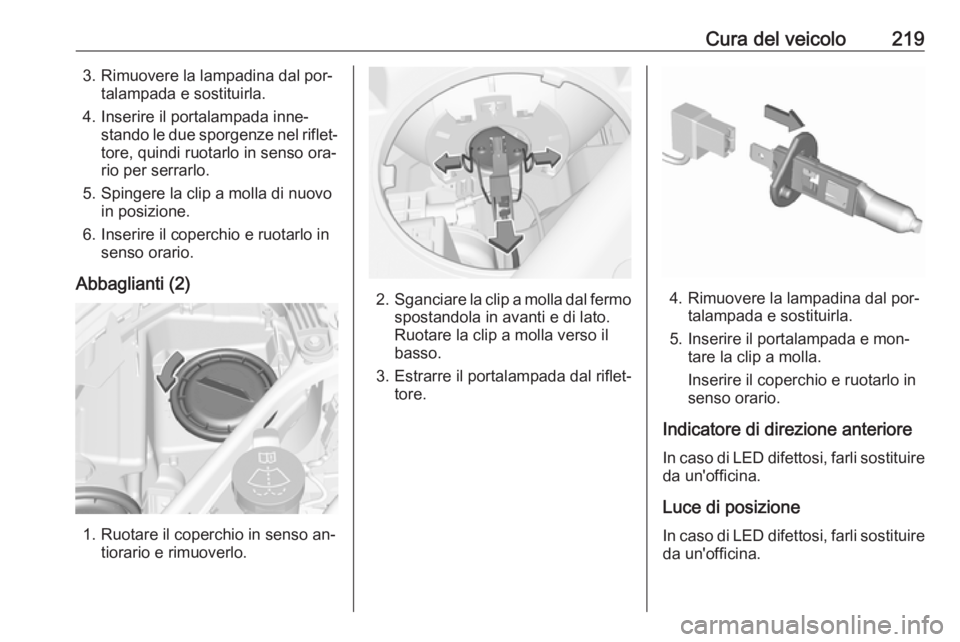

Cura del veicolo2193. Rimuovere la lampadina dal por‐talampada e sostituirla.
4. Inserire il portalampada inne‐ stando le due sporgenze nel riflet‐tore, quindi ruotarlo in senso ora‐
rio per serrarlo.
5. Spingere la clip a molla di nuovo in posizione.
6. Inserire il coperchio e ruotarlo in senso orario.
Abbaglianti (2)
1. Ruotare il coperchio in senso an‐ tiorario e rimuoverlo.
2.Sganciare la clip a molla dal fermo
spostandola in avanti e di lato.
Ruotare la clip a molla verso il
basso.
3. Estrarre il portalampada dal riflet‐ tore.4. Rimuovere la lampadina dal por‐talampada e sostituirla.
5. Inserire il portalampada e mon‐ tare la clip a molla.
Inserire il coperchio e ruotarlo in
senso orario.
Indicatore di direzione anteriore
In caso di LED difettosi, farli sostituire da un'officina.
Luce di posizione In caso di LED difettosi, farli sostituireda un'officina.

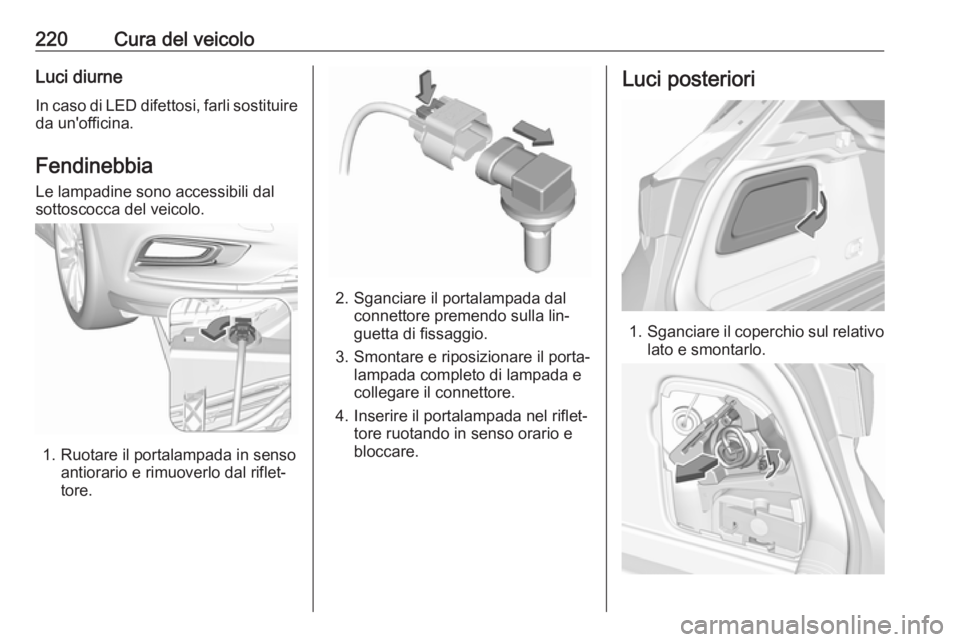

220Cura del veicoloLuci diurneIn caso di LED difettosi, farli sostituireda un'officina.
Fendinebbia Le lampadine sono accessibili dal
sottoscocca del veicolo.
1. Ruotare il portalampada in senso antiorario e rimuoverlo dal riflet‐
tore.
2. Sganciare il portalampada dal connettore premendo sulla lin‐
guetta di fissaggio.
3. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare il connettore.
4. Inserire il portalampada nel riflet‐ tore ruotando in senso orario e
bloccare.
Luci posteriori
1. Sganciare il coperchio sul relativo
lato e smontarlo.

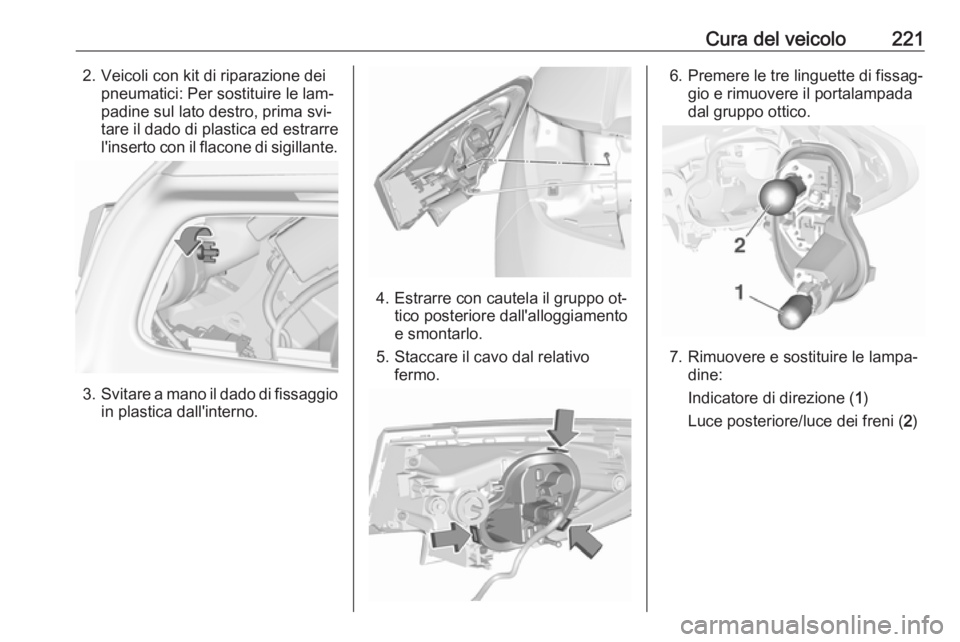

Cura del veicolo2212. Veicoli con kit di riparazione deipneumatici: Per sostituire le lam‐
padine sul lato destro, prima svi‐
tare il dado di plastica ed estrarre
l'inserto con il flacone di sigillante.
3. Svitare a mano il dado di fissaggio
in plastica dall'interno.
4. Estrarre con cautela il gruppo ot‐ tico posteriore dall'alloggiamento
e smontarlo.
5. Staccare il cavo dal relativo fermo.
6. Premere le tre linguette di fissag‐ gio e rimuovere il portalampada
dal gruppo ottico.
7. Rimuovere e sostituire le lampa‐ dine:
Indicatore di direzione ( 1)
Luce posteriore/luce dei freni ( 2)

222Cura del veicolo
Sulla versione con luci posteriori a
LED e luci dei freni a LED, solo la
lampadina dell'indicatore di dire‐
zione ( 1) può essere rimossa e
sostituita.
8. Fissare il portalampada al gruppo
luci.
9. Fissare il cavo al relativo fermo.
10. Fissare il gruppo luci alla carroz‐ zeria del veicolo e serrare il dado
dall'interno del vano di carico. Fis‐
sare il coperchio.
In base alla versione, le luci posteriori
e le luci dei freni sono indicate come
LED. In caso di mancata riuscita, far
sostituire i LED da un'officina.
Gruppo luci nel portellone
posteriore
1. Sganciare il coperchio nel portel‐ lone posteriore e smontarlo.
2. Svitare il dado di fissaggio in pla‐stica manualmente.
3. Estrarre con cautela il gruppo ot‐ tico dalle cavità e smontarlo.
