2016 OPEL ASTRA K Manuale di uso e manutenzione (in Italian)

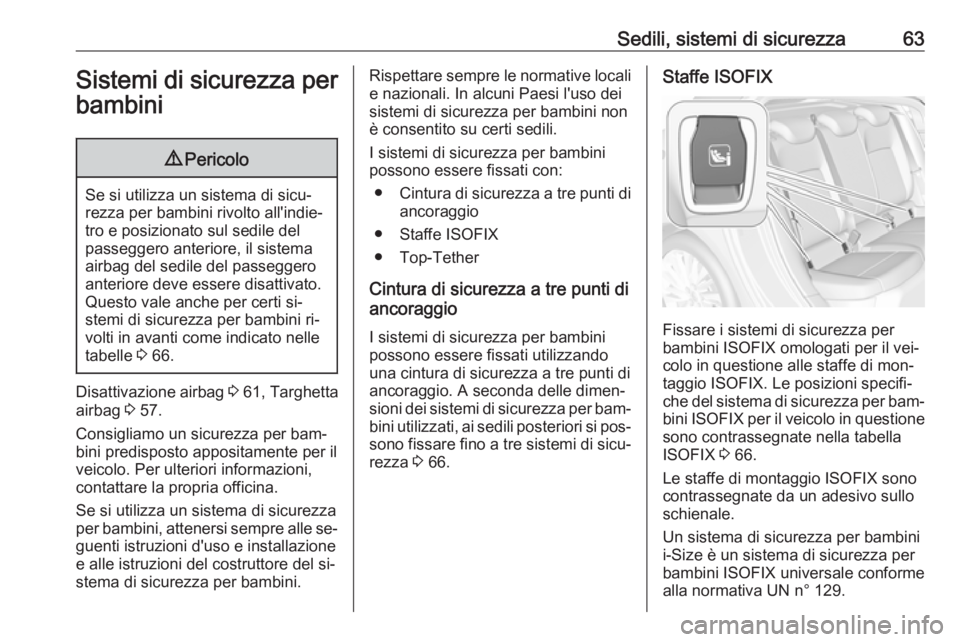

Sedili, sistemi di sicurezza63Sistemi di sicurezza per
bambini9 Pericolo
Se si utilizza un sistema di sicu‐
rezza per bambini rivolto all'indie‐
tro e posizionato sul sedile del
passeggero anteriore, il sistema
airbag del sedile del passeggero
anteriore deve essere disattivato.
Questo vale anche per certi si‐
stemi di sicurezza per bambini ri‐
volti in avanti come indicato nelle
tabelle 3 66.
Disattivazione airbag 3 61, Targhetta
airbag 3 57.
Consigliamo un sicurezza per bam‐
bini predisposto appositamente per il veicolo. Per ulteriori informazioni,
contattare la propria officina.
Se si utilizza un sistema di sicurezza
per bambini, attenersi sempre alle se‐
guenti istruzioni d'uso e installazione
e alle istruzioni del costruttore del si‐
stema di sicurezza per bambini.
Rispettare sempre le normative locali e nazionali. In alcuni Paesi l'uso dei
sistemi di sicurezza per bambini non
è consentito su certi sedili.
I sistemi di sicurezza per bambini
possono essere fissati con:
● Cintura di sicurezza a tre punti di
ancoraggio
● Staffe ISOFIX
● Top-Tether
Cintura di sicurezza a tre punti di
ancoraggio
I sistemi di sicurezza per bambini
possono essere fissati utilizzando
una cintura di sicurezza a tre punti di
ancoraggio. A seconda delle dimen‐
sioni dei sistemi di sicurezza per bam‐
bini utilizzati, ai sedili posteriori si pos‐ sono fissare fino a tre sistemi di sicu‐
rezza 3 66.Staffe ISOFIX
Fissare i sistemi di sicurezza per
bambini ISOFIX omologati per il vei‐
colo in questione alle staffe di mon‐
taggio ISOFIX. Le posizioni specifi‐
che del sistema di sicurezza per bam‐ bini ISOFIX per il veicolo in questione
sono contrassegnate nella tabella
ISOFIX 3 66.
Le staffe di montaggio ISOFIX sono
contrassegnate da un adesivo sullo
schienale.
Un sistema di sicurezza per bambini
i-Size è un sistema di sicurezza per
bambini ISOFIX universale conforme
alla normativa UN n° 129.

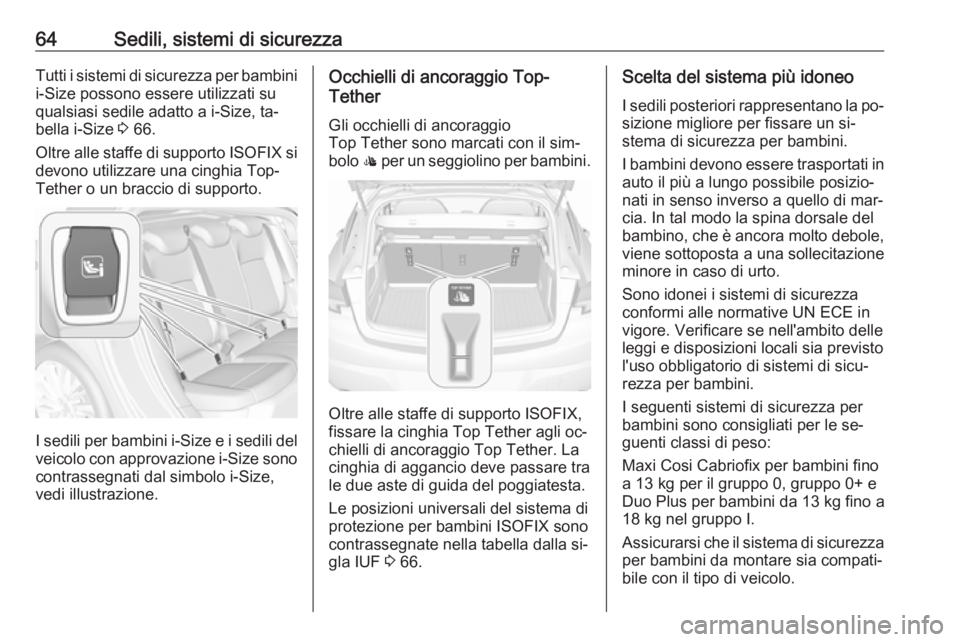

64Sedili, sistemi di sicurezzaTutti i sistemi di sicurezza per bambinii-Size possono essere utilizzati su
qualsiasi sedile adatto a i-Size, ta‐
bella i-Size 3 66.
Oltre alle staffe di supporto ISOFIX si
devono utilizzare una cinghia Top-
Tether o un braccio di supporto.
I sedili per bambini i-Size e i sedili del veicolo con approvazione i-Size sonocontrassegnati dal simbolo i-Size,vedi illustrazione.
Occhielli di ancoraggio Top-
Tether
Gli occhielli di ancoraggio
Top Tether sono marcati con il sim‐
bolo : per un seggiolino per bambini.
Oltre alle staffe di supporto ISOFIX,
fissare la cinghia Top Tether agli oc‐
chielli di ancoraggio Top Tether. La
cinghia di aggancio deve passare tra le due aste di guida del poggiatesta.
Le posizioni universali del sistema di
protezione per bambini ISOFIX sono
contrassegnate nella tabella dalla si‐
gla IUF 3 66.
Scelta del sistema più idoneo
I sedili posteriori rappresentano la po‐
sizione migliore per fissare un si‐ stema di sicurezza per bambini.
I bambini devono essere trasportati in auto il più a lungo possibile posizio‐
nati in senso inverso a quello di mar‐
cia. In tal modo la spina dorsale del
bambino, che è ancora molto debole,
viene sottoposta a una sollecitazione
minore in caso di urto.
Sono idonei i sistemi di sicurezza
conformi alle normative UN ECE in
vigore. Verificare se nell'ambito delle
leggi e disposizioni locali sia previsto
l'uso obbligatorio di sistemi di sicu‐
rezza per bambini.
I seguenti sistemi di sicurezza per
bambini sono consigliati per le se‐
guenti classi di peso:
Maxi Cosi Cabriofix per bambini fino
a 13 kg per il gruppo 0, gruppo 0+ e
Duo Plus per bambini da 13 kg fino a
18 kg nel gruppo I.
Assicurarsi che il sistema di sicurezza per bambini da montare sia compati‐
bile con il tipo di veicolo.

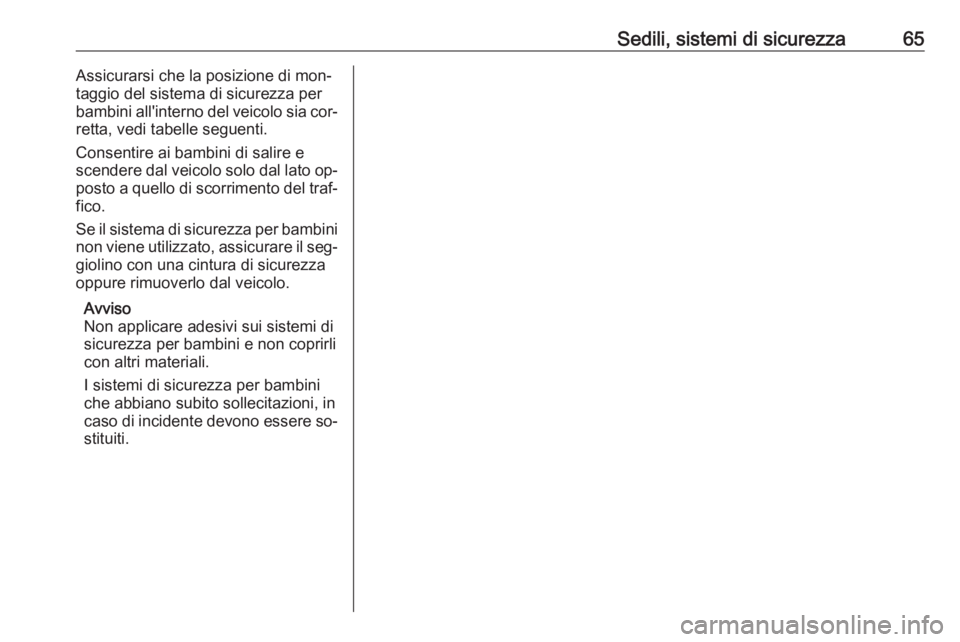

Sedili, sistemi di sicurezza65Assicurarsi che la posizione di mon‐
taggio del sistema di sicurezza per
bambini all'interno del veicolo sia cor‐ retta, vedi tabelle seguenti.
Consentire ai bambini di salire e
scendere dal veicolo solo dal lato op‐
posto a quello di scorrimento del traf‐ fico.
Se il sistema di sicurezza per bambini
non viene utilizzato, assicurare il seg‐
giolino con una cintura di sicurezza
oppure rimuoverlo dal veicolo.
Avviso
Non applicare adesivi sui sistemi di
sicurezza per bambini e non coprirli
con altri materiali.
I sistemi di sicurezza per bambini
che abbiano subito sollecitazioni, in
caso di incidente devono essere so‐
stituiti.

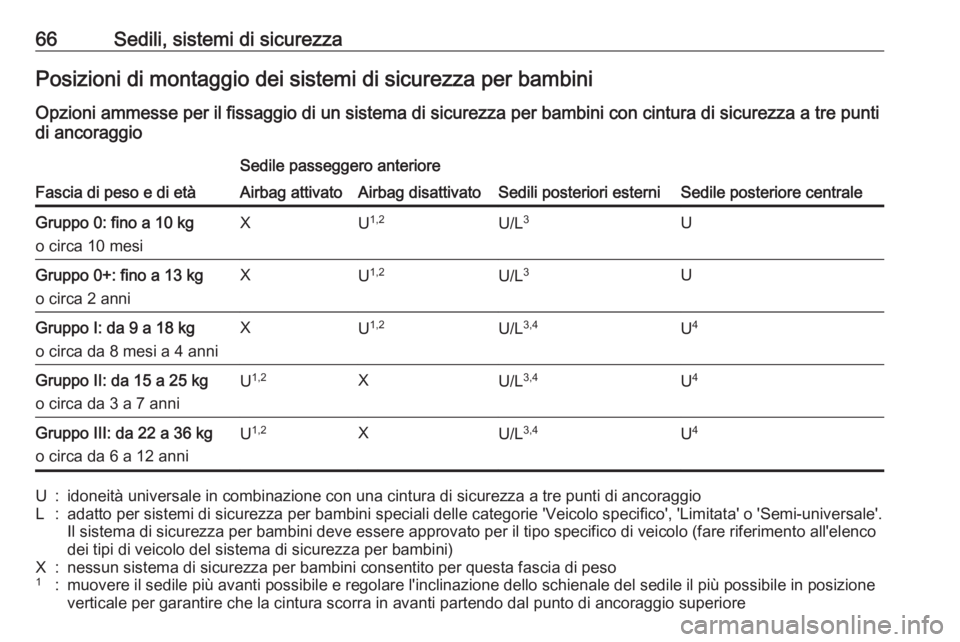

66Sedili, sistemi di sicurezzaPosizioni di montaggio dei sistemi di sicurezza per bambiniOpzioni ammesse per il fissaggio di un sistema di sicurezza per bambini con cintura di sicurezza a tre punti
di ancoraggio
Fascia di peso e di età
Sedile passeggero anteriore
Sedili posteriori esterniSedile posteriore centrale
Airbag attivatoAirbag disattivatoGruppo 0: fino a 10 kg
o circa 10 mesiXU 1,2U/L 3UGruppo 0+: fino a 13 kg
o circa 2 anniXU 1,2U/L 3UGruppo I: da 9 a 18 kg
o circa da 8 mesi a 4 anniXU 1,2U/L 3,4U4Gruppo II: da 15 a 25 kg
o circa da 3 a 7 anniU 1,2XU/L 3,4U4Gruppo III: da 22 a 36 kg
o circa da 6 a 12 anniU 1,2XU/L 3,4U4U:idoneità universale in combinazione con una cintura di sicurezza a tre punti di ancoraggioL:adatto per sistemi di sicurezza per bambini speciali delle categorie 'Veicolo specifico', 'Limitata' o 'Semi-universale'.
Il sistema di sicurezza per bambini deve essere approvato per il tipo specifico di veicolo (fare riferimento all'elenco
dei tipi di veicolo del sistema di sicurezza per bambini)X:nessun sistema di sicurezza per bambini consentito per questa fascia di peso1:muovere il sedile più avanti possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione
verticale per garantire che la cintura scorra in avanti partendo dal punto di ancoraggio superiore

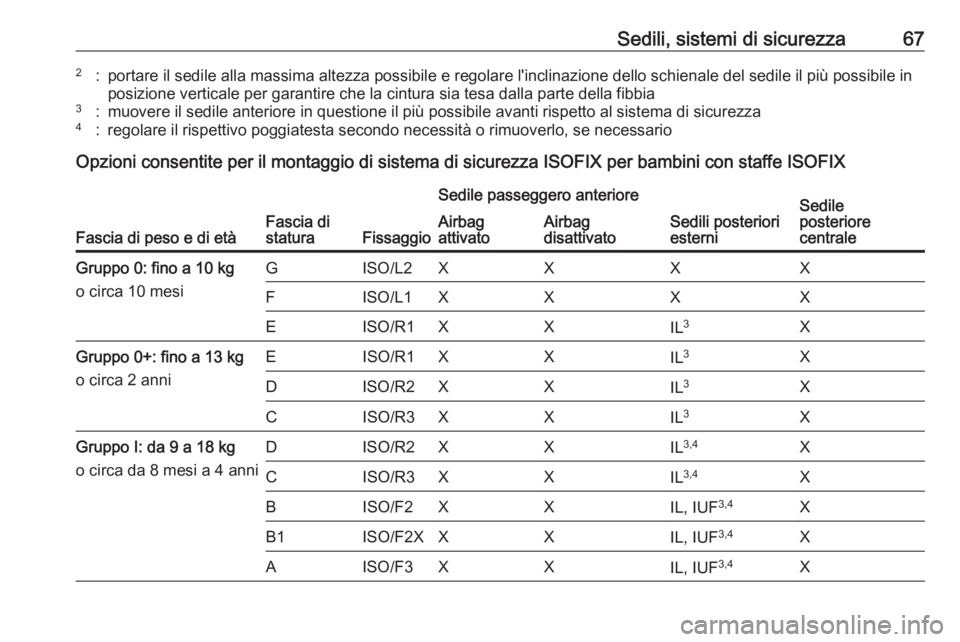

Sedili, sistemi di sicurezza672:portare il sedile alla massima altezza possibile e regolare l'inclinazione dello schienale del sedile il più possibile inposizione verticale per garantire che la cintura sia tesa dalla parte della fibbia3:muovere il sedile anteriore in questione il più possibile avanti rispetto al sistema di sicurezza4:regolare il rispettivo poggiatesta secondo necessità o rimuoverlo, se necessario
Opzioni consentite per il montaggio di sistema di sicurezza ISOFIX per bambini con staffe ISOFIX
Fascia di peso e di etàFascia di
staturaFissaggio
Sedile passeggero anteriore
Sedili posteriori
esterniSedile
posteriore
centraleAirbag
attivatoAirbag
disattivatoGruppo 0: fino a 10 kg
o circa 10 mesiGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGruppo 0+: fino a 13 kg
o circa 2 anniEISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL3XGruppo I: da 9 a 18 kg
o circa da 8 mesi a 4 anniDISO/R2XXIL 3,4XCISO/R3XXIL3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4X

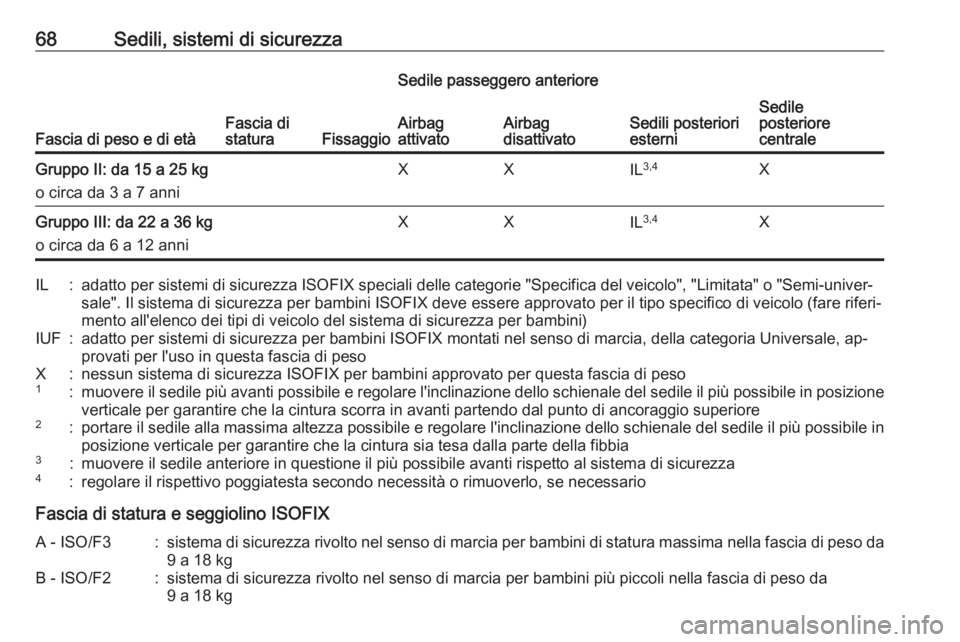

68Sedili, sistemi di sicurezza
Fascia di peso e di etàFascia di
staturaFissaggio
Sedile passeggero anteriore
Sedili posteriori
esterniSedile
posteriore
centraleAirbag
attivatoAirbag
disattivatoGruppo II: da 15 a 25 kg
o circa da 3 a 7 anniXXIL 3,4XGruppo III: da 22 a 36 kg
o circa da 6 a 12 anniXXIL 3,4XIL:adatto per sistemi di sicurezza ISOFIX speciali delle categorie "Specifica del veicolo", "Limitata" o "Semi-univer‐
sale". Il sistema di sicurezza per bambini ISOFIX deve essere approvato per il tipo specifico di veicolo (fare riferi‐
mento all'elenco dei tipi di veicolo del sistema di sicurezza per bambini)IUF:adatto per sistemi di sicurezza per bambini ISOFIX montati nel senso di marcia, della categoria Universale, ap‐ provati per l'uso in questa fascia di pesoX:nessun sistema di sicurezza ISOFIX per bambini approvato per questa fascia di peso1:muovere il sedile più avanti possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione verticale per garantire che la cintura scorra in avanti partendo dal punto di ancoraggio superiore2:portare il sedile alla massima altezza possibile e regolare l'inclinazione dello schienale del sedile il più possibile inposizione verticale per garantire che la cintura sia tesa dalla parte della fibbia3:muovere il sedile anteriore in questione il più possibile avanti rispetto al sistema di sicurezza4:regolare il rispettivo poggiatesta secondo necessità o rimuoverlo, se necessario
Fascia di statura e seggiolino ISOFIX
A - ISO/F3:sistema di sicurezza rivolto nel senso di marcia per bambini di statura massima nella fascia di peso da 9 a 18 kgB - ISO/F2:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da9 a 18 kg

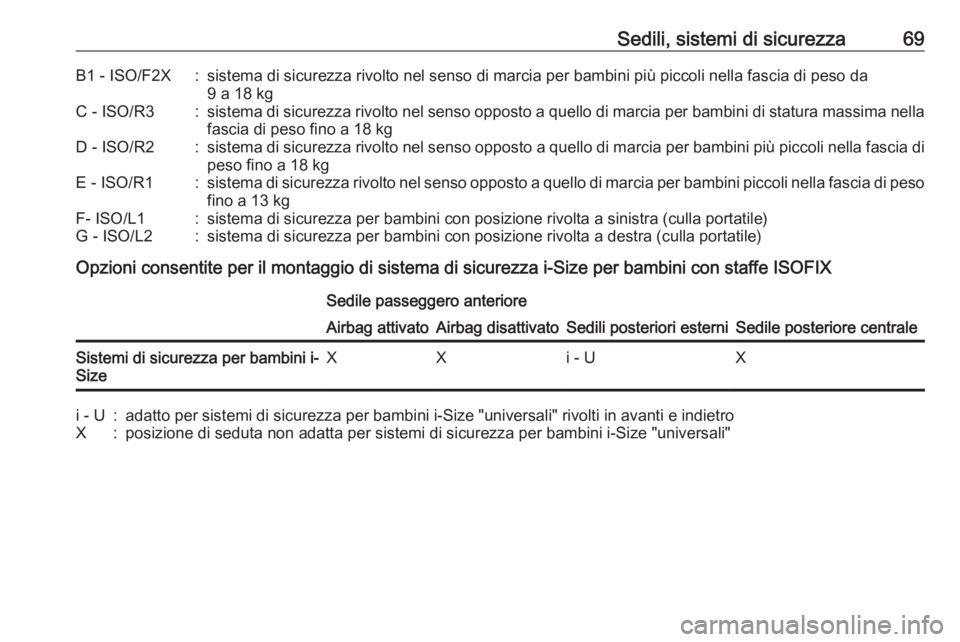

Sedili, sistemi di sicurezza69B1 - ISO/F2X:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da
9 a 18 kgC - ISO/R3:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini di statura massima nella
fascia di peso fino a 18 kgD - ISO/R2:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini più piccoli nella fascia di peso fino a 18 kgE - ISO/R1:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini piccoli nella fascia di peso
fino a 13 kgF- ISO/L1:sistema di sicurezza per bambini con posizione rivolta a sinistra (culla portatile)G - ISO/L2:sistema di sicurezza per bambini con posizione rivolta a destra (culla portatile)
Opzioni consentite per il montaggio di sistema di sicurezza i-Size per bambini con staffe ISOFIX
Sedile passeggero anteriore
Sedili posteriori esterniSedile posteriore centrale
Airbag attivatoAirbag disattivatoSistemi di sicurezza per bambini i-
SizeXXi - UXi - U:adatto per sistemi di sicurezza per bambini i-Size "universali" rivolti in avanti e indietroX:posizione di seduta non adatta per sistemi di sicurezza per bambini i-Size "universali"

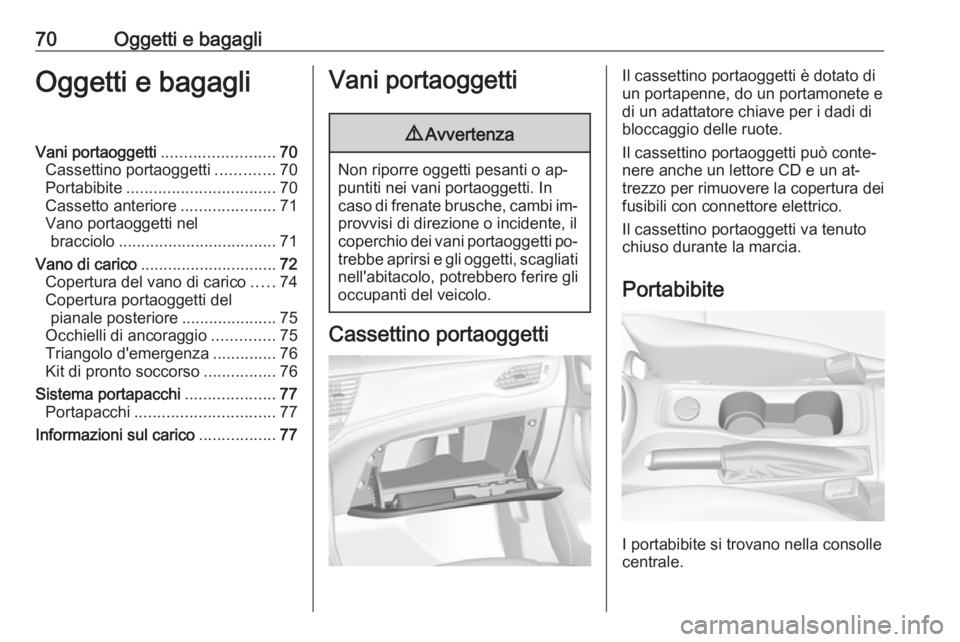

70Oggetti e bagagliOggetti e bagagliVani portaoggetti.........................70
Cassettino portaoggetti .............70
Portabibite ................................. 70
Cassetto anteriore .....................71
Vano portaoggetti nel bracciolo ................................... 71
Vano di carico .............................. 72
Copertura del vano di carico .....74
Copertura portaoggetti del pianale posteriore .....................75
Occhielli di ancoraggio ..............75
Triangolo d'emergenza ..............76
Kit di pronto soccorso ................76
Sistema portapacchi ....................77
Portapacchi ............................... 77
Informazioni sul carico .................77Vani portaoggetti9Avvertenza
Non riporre oggetti pesanti o ap‐
puntiti nei vani portaoggetti. In
caso di frenate brusche, cambi im‐
provvisi di direzione o incidente, il coperchio dei vani portaoggetti po‐ trebbe aprirsi e gli oggetti, scagliatinell'abitacolo, potrebbero ferire gli
occupanti del veicolo.
Cassettino portaoggetti
Il cassettino portaoggetti è dotato di
un portapenne, do un portamonete e
di un adattatore chiave per i dadi di bloccaggio delle ruote.
Il cassettino portaoggetti può conte‐
nere anche un lettore CD e un at‐
trezzo per rimuovere la copertura dei
fusibili con connettore elettrico.
Il cassettino portaoggetti va tenuto
chiuso durante la marcia.
Portabibite
I portabibite si trovano nella consolle
centrale.
