2016 OPEL ASTRA K Manuale di uso e manutenzione (in Italian)

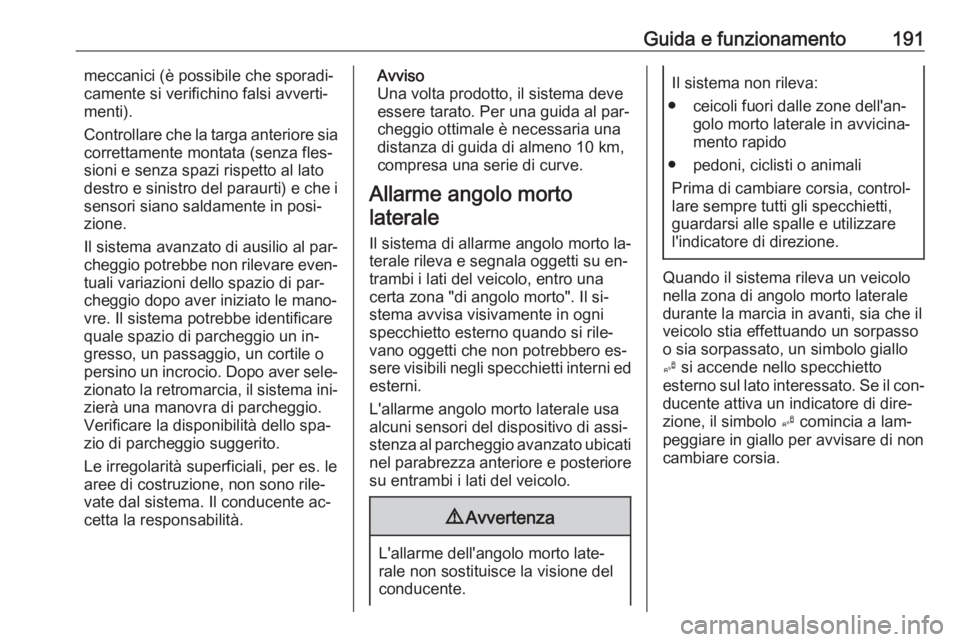

Guida e funzionamento191meccanici (è possibile che sporadi‐
camente si verifichino falsi avverti‐
menti).
Controllare che la targa anteriore sia
correttamente montata (senza fles‐
sioni e senza spazi rispetto al lato
destro e sinistro del paraurti) e che i
sensori siano saldamente in posi‐
zione.
Il sistema avanzato di ausilio al par‐
cheggio potrebbe non rilevare even‐ tuali variazioni dello spazio di par‐
cheggio dopo aver iniziato le mano‐
vre. Il sistema potrebbe identificare
quale spazio di parcheggio un in‐
gresso, un passaggio, un cortile o
persino un incrocio. Dopo aver sele‐ zionato la retromarcia, il sistema ini‐
zierà una manovra di parcheggio.
Verificare la disponibilità dello spa‐
zio di parcheggio suggerito.
Le irregolarità superficiali, per es. le
aree di costruzione, non sono rile‐
vate dal sistema. Il conducente ac‐
cetta la responsabilità.Avviso
Una volta prodotto, il sistema deve
essere tarato. Per una guida al par‐
cheggio ottimale è necessaria una
distanza di guida di almeno 10 km,
compresa una serie di curve.
Allarme angolo morto laterale
Il sistema di allarme angolo morto la‐ terale rileva e segnala oggetti su en‐
trambi i lati del veicolo, entro una
certa zona "di angolo morto". Il si‐
stema avvisa visivamente in ogni
specchietto esterno quando si rile‐
vano oggetti che non potrebbero es‐
sere visibili negli specchietti interni ed esterni.
L'allarme angolo morto laterale usa
alcuni sensori del dispositivo di assi‐
stenza al parcheggio avanzato ubicati
nel parabrezza anteriore e posteriore su entrambi i lati del veicolo.9 Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva:
● ceicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐mento rapido
● pedoni, ciclisti o animali Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Quando il sistema rileva un veicolo
nella zona di angolo morto laterale
durante la marcia in avanti, sia che il
veicolo stia effettuando un sorpasso
o sia sorpassato, un simbolo giallo
B si accende nello specchietto
esterno sul lato interessato. Se il con‐
ducente attiva un indicatore di dire‐
zione, il simbolo B comincia a lam‐
peggiare in giallo per avvisare di non cambiare corsia.

192Guida e funzionamento
L'allarme angolo morto laterale è at‐
tivo a velocità comprese tra
10 km/ora e 140 km/ora. Velocità su‐
periori ai 140 km/ora disattivano il si‐ stema, come segnalato dal simbolo
luminoso B in entrambi gli specchietti
esterni e da un messaggio nel Driver
Information Center. Riducendo di
nuovo la velocità i simboli luminosi si
spegneranno. Se un veicolo viene
quindi rilevato nella zona di angolo
morto, i simboli di avvertimento B si
illumineranno come consueto sul lato interessato.
All'accensione del motore, entrambi i
display degli specchietti esterni si ac‐
cendono brevemente per indicare
che il sistema è operativo.
Il sistema può essere attivato o disat‐ tivato nel Visualizzatore Info, Perso‐
nalizzazione del veicolo 3 113.
Il Driver Information Centre visualiz‐ zerà un messaggio di conferma della
disattivazione.
Zone di rilevamento
Le zone di rilevamento iniziano sul
paraurti posteriore e si estendono di
circa tre metri verso il retro e i lati.
L'altezza della zona è compresa tra
circa mezzo metro e due metri dal
suolo.
L'allarme angolo morto laterale è con‐
cepito per ignorare oggetti fissi, come ad es. guardrail, piloni, cordoli, pareti
e traverse. I veicoli parcheggiati o i
veicoli provenienti in senso contrario
non vengono rilevati.Guasto
È possibile che in alcune circostanze
l'allarme non effettui alcuna segnala‐
zione; tali possibilità aumentano in
caso di pioggia.
L'allarme angolo morto laterale non
funziona se gli angoli destro e sinistro
del paraurti posteriore sono coperti
da fango, sporco, neve, ghiaccio, fan‐
ghiglia o in caso di temporale. Istru‐
zioni per la pulizia 3 253.
In caso di guasto del sistema o mal‐
funzionamento causato da problemi
temporanei, i simboli negli specchietti saranno illuminati con luce fissa e il
Driver Information Center visualizza
un messaggio. Rivolgersi ad un'offi‐
cina.
Videocamera posteriore
La videocamera posteriore aiuta il
conducente durante le manovre in re‐ tromarcia visualizzando l'area poste‐riore al veicolo.
Le immagini della videocamera sono
visualizzate sul Visualizzatore a colori
Info.

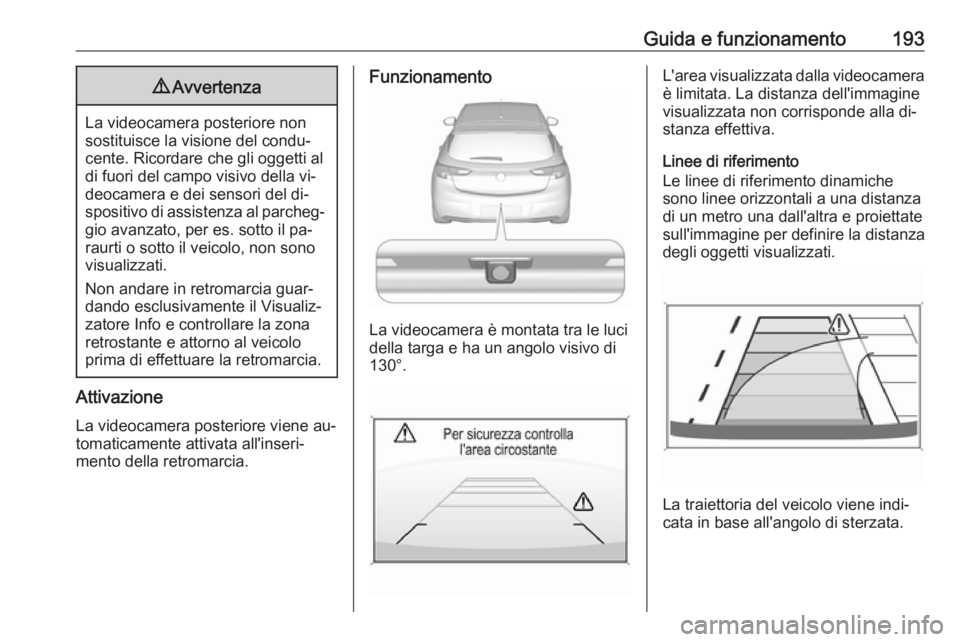

Guida e funzionamento1939Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐ cente. Ricordare che gli oggetti al
di fuori del campo visivo della vi‐
deocamera e dei sensori del di‐
spositivo di assistenza al parcheg‐ gio avanzato, per es. sotto il pa‐
raurti o sotto il veicolo, non sono
visualizzati.
Non andare in retromarcia guar‐
dando esclusivamente il Visualiz‐
zatore Info e controllare la zona
retrostante e attorno al veicolo
prima di effettuare la retromarcia.
Attivazione
La videocamera posteriore viene au‐
tomaticamente attivata all'inseri‐
mento della retromarcia.
Funzionamento
La videocamera è montata tra le luci
della targa e ha un angolo visivo di
130°.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immagine
visualizzata non corrisponde alla di‐
stanza effettiva.
Linee di riferimento
Le linee di riferimento dinamiche
sono linee orizzontali a una distanza
di un metro una dall'altra e proiettate sull'immagine per definire la distanza
degli oggetti visualizzati.
La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.

194Guida e funzionamentoSimboli di avvertimento
I simboli di avvertimento sono indicati come triangoli 9 sull'immagine e in‐
dicano ostacoli rilevati dai sensori po‐
steriori del dispositivo di assistenza al parcheggio avanzato.
Inoltre 9 appare nella riga superiore
del Visualizzatore Info segnalando di controllare la zona circostante del vei‐
colo.
Impostazioni display
La luminosità e il contrasto possono
essere impostati dando dei colpetti
sul display a sfioro quando la video‐
camera posteriore è attiva.
Disattivazione
La videocamera si spegne al supera‐ mento di una certa velocità di marcia
avanti o se la retromarcia non viene
inserita entro circa 15 secondi. La vi‐ deocamera posteriore può essere di‐
sattivata manualmente nel menù di
personalizzazione del veicolo nel Vi‐
sualizzatore a colori Info. Selezionare
l'impostazione relativa in Impostaz., I
Veicolo .Disattivazione delle linee di guida e
dei simboli di avvertenza
Display a colori Info da 7": attivazione
o disattivazione delle linee guida vi‐
sive e i simboli di avvertimento pos‐
sono essere modificati mediante i ta‐
sti a sfiori nella zona inferiore del dis‐
play.
Display a colori Info da 8": attivazione o disattivazione delle linee di guida
visive e i simboli di avvertimento pos‐ sono essere modificati nel menù Im‐
postazioni nel Visualizzatore Info. Se‐
lezionare le impostazioni rilevanti in
Impostaz. , I Veicolo .
Visualizzatore Info 3 108.
Personalizzazione del veicolo 3 113.
Guasto I messaggi di guasto vengono visua‐
lizzati con un 9 nella riga superiore
del Visualizzatore Info.
La videocamera posteriore potrebbe
non funzionare correttamente se:
● L'ambiente circostante è buio.
● Il sole o il fascio dei fari si riflette direttamente nell'obiettivo dellavideocamera.
● La lente della videocamera è co‐ perta da ghiaccio, neve, fango o
altro materiale estraneo. Pulire l'obiettivo, risciacquarlo con ac‐
qua e strofinarlo con un panno
morbido.
● Il veicolo sta trainando un rimor‐ chio.
● Il veicolo è stato tamponato.
● Si verificano variazioni di tempe‐ ratura estreme.

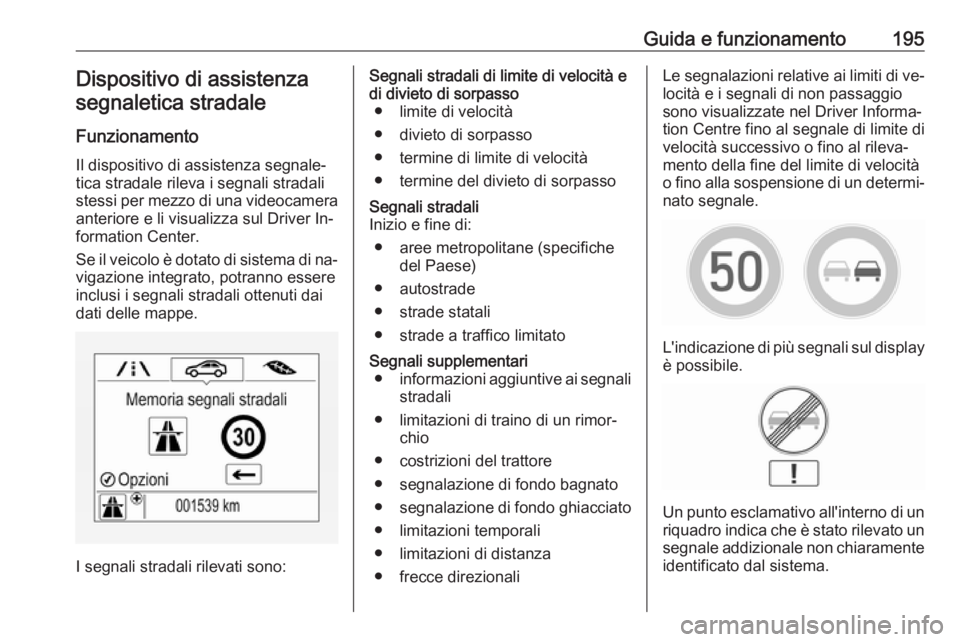

Guida e funzionamento195Dispositivo di assistenza
segnaletica stradale
Funzionamento Il dispositivo di assistenza segnale‐
tica stradale rileva i segnali stradali
stessi per mezzo di una videocamera
anteriore e li visualizza sul Driver In‐
formation Center.
Se il veicolo è dotato di sistema di na‐ vigazione integrato, potranno essere
inclusi i segnali stradali ottenuti dai
dati delle mappe.
I segnali stradali rilevati sono:
Segnali stradali di limite di velocità e
di divieto di sorpasso ● limite di velocità
● divieto di sorpasso
● termine di limite di velocità
● termine del divieto di sorpassoSegnali stradali
Inizio e fine di:
● aree metropolitane (specifiche del Paese)
● autostrade
● strade statali
● strade a traffico limitatoSegnali supplementari ● informazioni aggiuntive ai segnali
stradali
● limitazioni di traino di un rimor‐ chio
● costrizioni del trattore
● segnalazione di fondo bagnato
● segnalazione di fondo ghiacciato
● limitazioni temporali
● limitazioni di distanza
● frecce direzionaliLe segnalazioni relative ai limiti di ve‐ locità e i segnali di non passaggio
sono visualizzate nel Driver Informa‐
tion Centre fino al segnale di limite di
velocità successivo o fino al rileva‐
mento della fine del limite di velocità
o fino alla sospensione di un determi‐
nato segnale.
L'indicazione di più segnali sul display è possibile.
Un punto esclamativo all'interno di un
riquadro indica che è stato rilevato un segnale addizionale non chiaramente
identificato dal sistema.

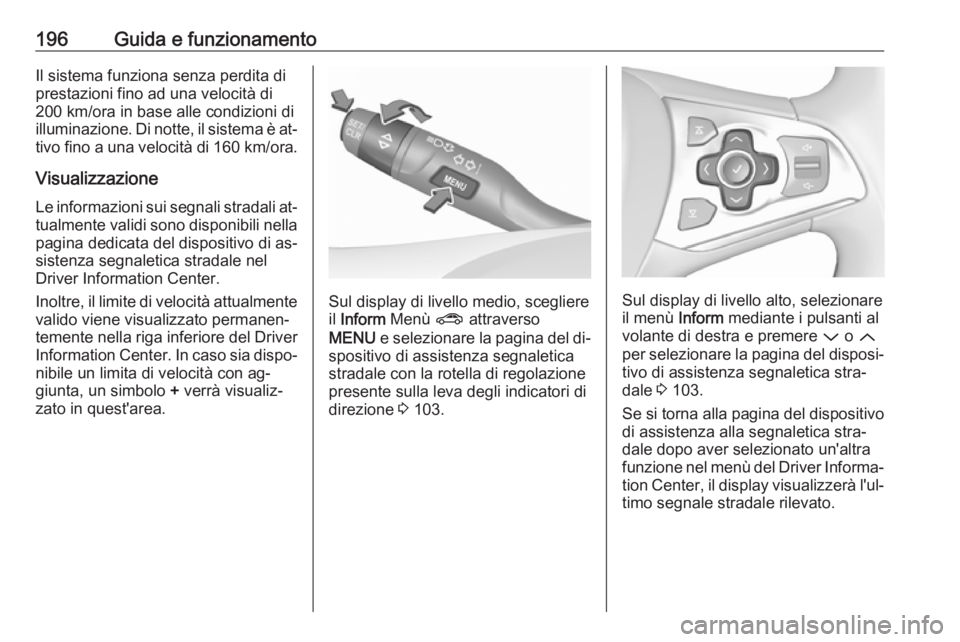

196Guida e funzionamentoIl sistema funziona senza perdita di
prestazioni fino ad una velocità di
200 km/ora in base alle condizioni di
illuminazione. Di notte, il sistema è at‐ tivo fino a una velocità di 160 km/ora.
Visualizzazione
Le informazioni sui segnali stradali at‐
tualmente validi sono disponibili nella pagina dedicata del dispositivo di as‐
sistenza segnaletica stradale nel
Driver Information Center.
Inoltre, il limite di velocità attualmente valido viene visualizzato permanen‐
temente nella riga inferiore del Driver
Information Center. In caso sia dispo‐ nibile un limita di velocità con ag‐
giunta, un simbolo + verrà visualiz‐
zato in quest'area.
Sul display di livello medio, scegliere
il Inform Menù ? attraverso
MENU e selezionare la pagina del di‐
spositivo di assistenza segnaletica
stradale con la rotella di regolazione
presente sulla leva degli indicatori di
direzione 3 103.Sul display di livello alto, selezionare
il menù Inform mediante i pulsanti al
volante di destra e premere P o Q
per selezionare la pagina del disposi‐
tivo di assistenza segnaletica stra‐
dale 3 103.
Se si torna alla pagina del dispositivo di assistenza alla segnaletica stra‐
dale dopo aver selezionato un'altra
funzione nel menù del Driver Informa‐
tion Center, il display visualizzerà l'ul‐
timo segnale stradale rilevato.

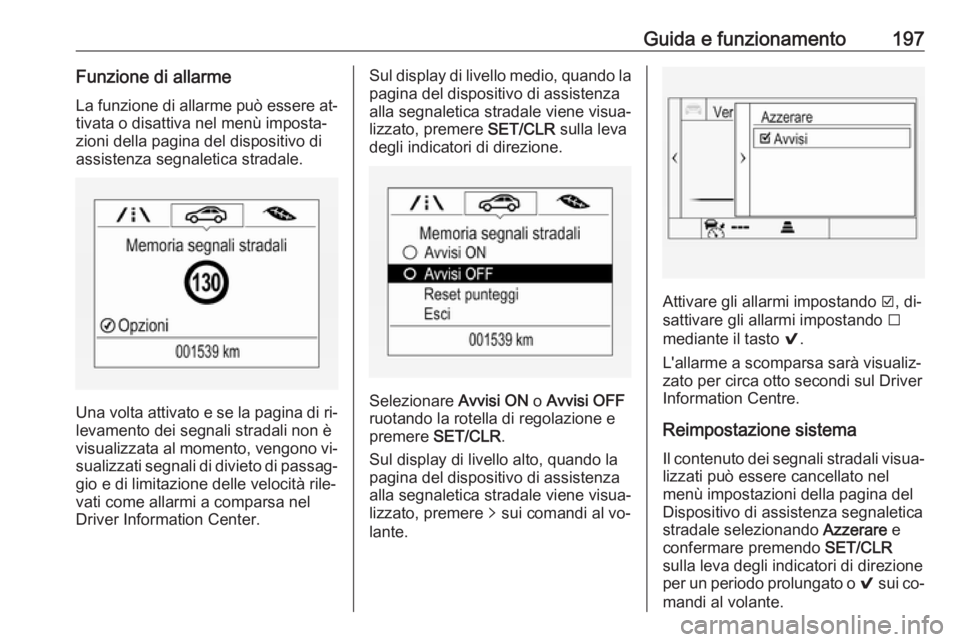

Guida e funzionamento197Funzione di allarmeLa funzione di allarme può essere at‐
tivata o disattiva nel menù imposta‐
zioni della pagina del dispositivo di
assistenza segnaletica stradale.
Una volta attivato e se la pagina di ri‐ levamento dei segnali stradali non è
visualizzata al momento, vengono vi‐
sualizzati segnali di divieto di passag‐ gio e di limitazione delle velocità rile‐
vati come allarmi a comparsa nel
Driver Information Center.
Sul display di livello medio, quando la
pagina del dispositivo di assistenza
alla segnaletica stradale viene visua‐
lizzato, premere SET/CLR sulla leva
degli indicatori di direzione.
Selezionare Avvisi ON o Avvisi OFF
ruotando la rotella di regolazione e
premere SET/CLR .
Sul display di livello alto, quando la pagina del dispositivo di assistenza
alla segnaletica stradale viene visua‐
lizzato, premere q sui comandi al vo‐
lante.
Attivare gli allarmi impostando J, di‐
sattivare gli allarmi impostando I
mediante il tasto 9.
L'allarme a scomparsa sarà visualiz‐
zato per circa otto secondi sul Driver
Information Centre.
Reimpostazione sistema Il contenuto dei segnali stradali visua‐
lizzati può essere cancellato nel
menù impostazioni della pagina del
Dispositivo di assistenza segnaletica
stradale selezionando Azzerare e
confermare premendo SET/CLR
sulla leva degli indicatori di direzione per un periodo prolungato o 9 sui co‐
mandi al volante.

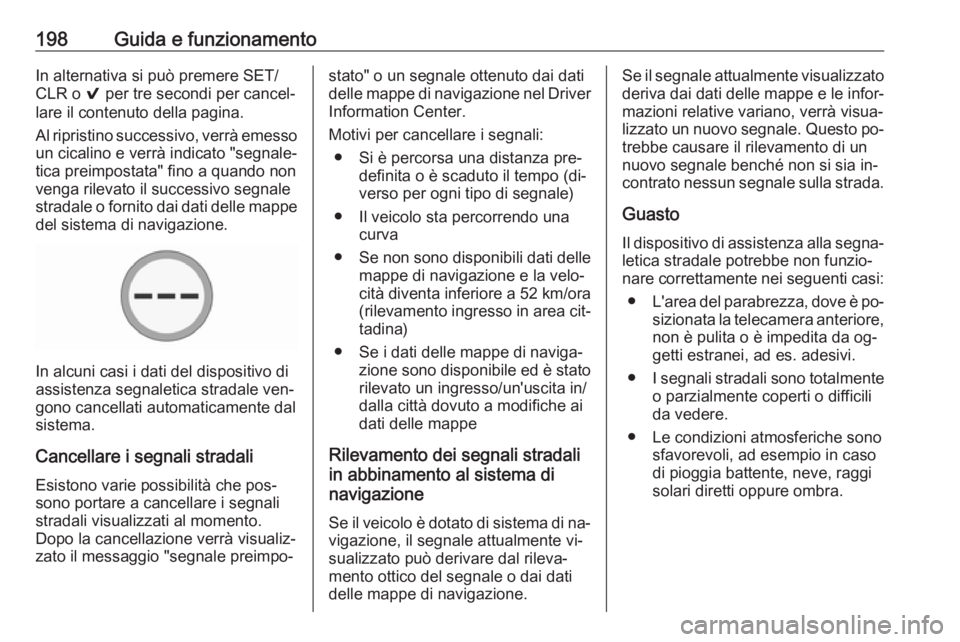

198Guida e funzionamentoIn alternativa si può premere SET/
CLR o 9 per tre secondi per cancel‐
lare il contenuto della pagina.
Al ripristino successivo, verrà emesso un cicalino e verrà indicato "segnale‐
tica preimpostata" fino a quando non
venga rilevato il successivo segnale
stradale o fornito dai dati delle mappe
del sistema di navigazione.
In alcuni casi i dati del dispositivo di
assistenza segnaletica stradale ven‐
gono cancellati automaticamente dal
sistema.
Cancellare i segnali stradali Esistono varie possibilità che pos‐
sono portare a cancellare i segnali
stradali visualizzati al momento.
Dopo la cancellazione verrà visualiz‐
zato il messaggio "segnale preimpo‐
stato" o un segnale ottenuto dai dati
delle mappe di navigazione nel Driver
Information Center.
Motivi per cancellare i segnali: ● Si è percorsa una distanza pre‐ definita o è scaduto il tempo (di‐verso per ogni tipo di segnale)
● Il veicolo sta percorrendo una curva
● Se non sono disponibili dati delle
mappe di navigazione e la velo‐
cità diventa inferiore a 52 km/ora
(rilevamento ingresso in area cit‐ tadina)
● Se i dati delle mappe di naviga‐ zione sono disponibile ed è stato
rilevato un ingresso/un'uscita in/
dalla città dovuto a modifiche ai
dati delle mappe
Rilevamento dei segnali stradali
in abbinamento al sistema di
navigazione
Se il veicolo è dotato di sistema di na‐
vigazione, il segnale attualmente vi‐
sualizzato può derivare dal rileva‐
mento ottico del segnale o dai dati
delle mappe di navigazione.Se il segnale attualmente visualizzato deriva dai dati delle mappe e le infor‐
mazioni relative variano, verrà visua‐
lizzato un nuovo segnale. Questo po‐ trebbe causare il rilevamento di un
nuovo segnale benché non si sia in‐
contrato nessun segnale sulla strada.
Guasto Il dispositivo di assistenza alla segna‐
letica stradale potrebbe non funzio‐
nare correttamente nei seguenti casi:
● L'area del parabrezza, dove è po‐
sizionata la telecamera anteriore, non è pulita o è impedita da og‐
getti estranei, ad es. adesivi.
● I segnali stradali sono totalmente
o parzialmente coperti o difficili
da vedere.
● Le condizioni atmosferiche sono sfavorevoli, ad esempio in caso
di pioggia battente, neve, raggi
solari diretti oppure ombra.
