2016 OPEL ASTRA K Manuale di uso e manutenzione (in Italian)

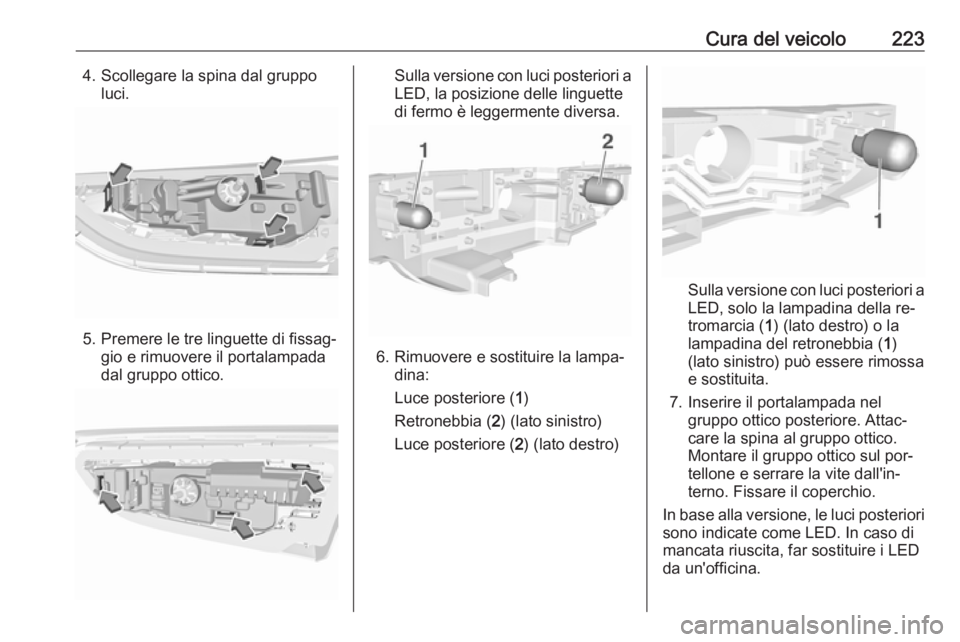

Cura del veicolo2234. Scollegare la spina dal gruppoluci.
5. Premere le tre linguette di fissag‐ gio e rimuovere il portalampada
dal gruppo ottico.
Sulla versione con luci posteriori a
LED, la posizione delle linguette di fermo è leggermente diversa.
6. Rimuovere e sostituire la lampa‐ dina:
Luce posteriore ( 1)
Retronebbia ( 2) (lato sinistro)
Luce posteriore ( 2) (lato destro)
Sulla versione con luci posteriori a
LED, solo la lampadina della re‐
tromarcia ( 1) (lato destro) o la
lampadina del retronebbia ( 1)
(lato sinistro) può essere rimossa
e sostituita.
7. Inserire il portalampada nel gruppo ottico posteriore. Attac‐
care la spina al gruppo ottico.
Montare il gruppo ottico sul por‐
tellone e serrare la vite dall'in‐
terno. Fissare il coperchio.
In base alla versione, le luci posteriori sono indicate come LED. In caso di
mancata riuscita, far sostituire i LED
da un'officina.

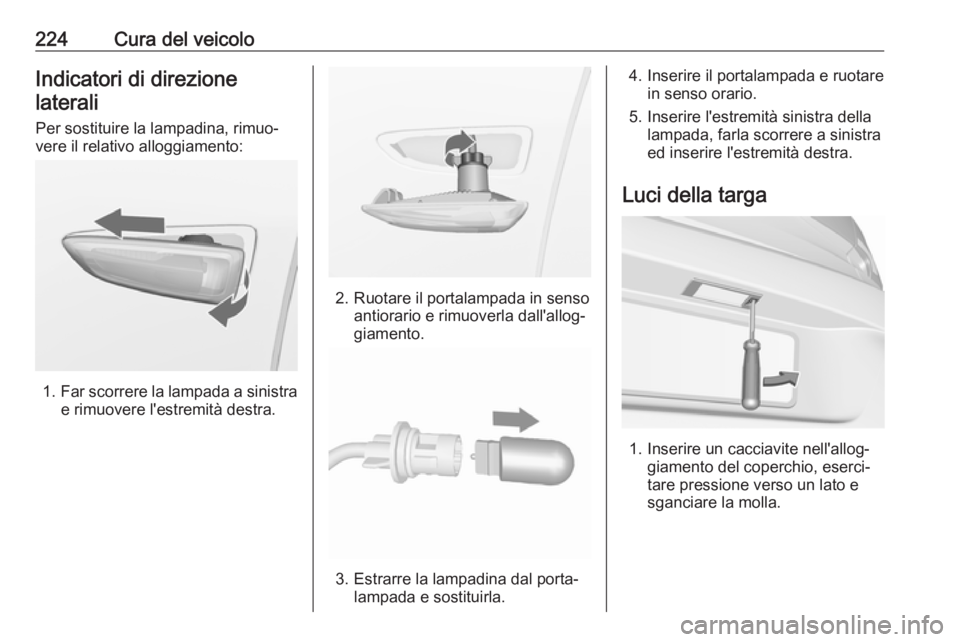

224Cura del veicoloIndicatori di direzione
laterali
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere la lampada a sinistra
e rimuovere l'estremità destra.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.

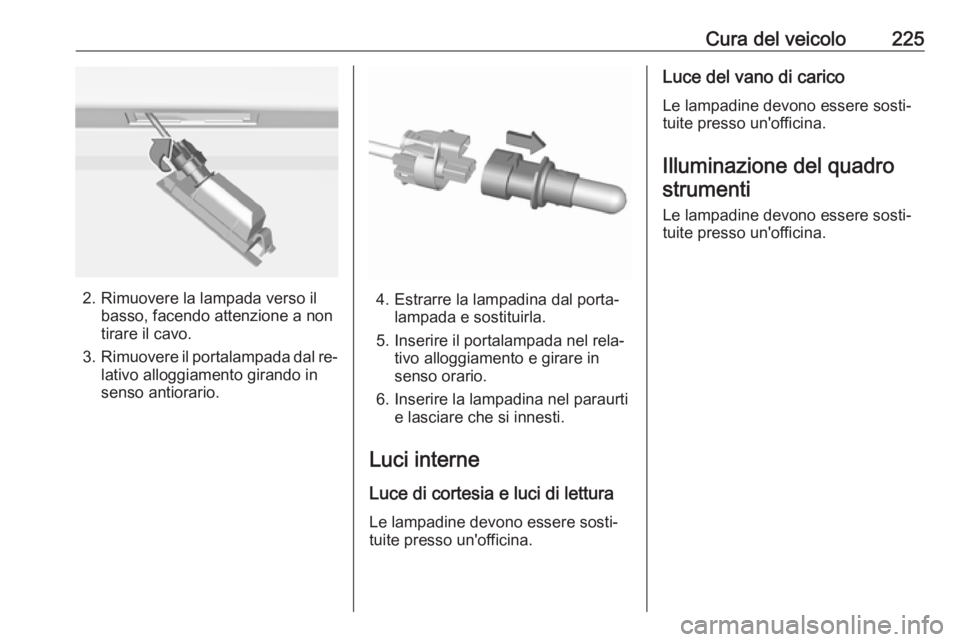

Cura del veicolo225
2. Rimuovere la lampada verso ilbasso, facendo attenzione a non
tirare il cavo.
3. Rimuovere il portalampada dal re‐
lativo alloggiamento girando in
senso antiorario.4. Estrarre la lampadina dal porta‐ lampada e sostituirla.
5. Inserire il portalampada nel rela‐ tivo alloggiamento e girare in
senso orario.
6. Inserire la lampadina nel paraurti e lasciare che si innesti.
Luci interne
Luce di cortesia e luci di lettura Le lampadine devono essere sosti‐tuite presso un'officina.
Luce del vano di carico
Le lampadine devono essere sosti‐
tuite presso un'officina.
Illuminazione del quadro strumenti
Le lampadine devono essere sosti‐ tuite presso un'officina.

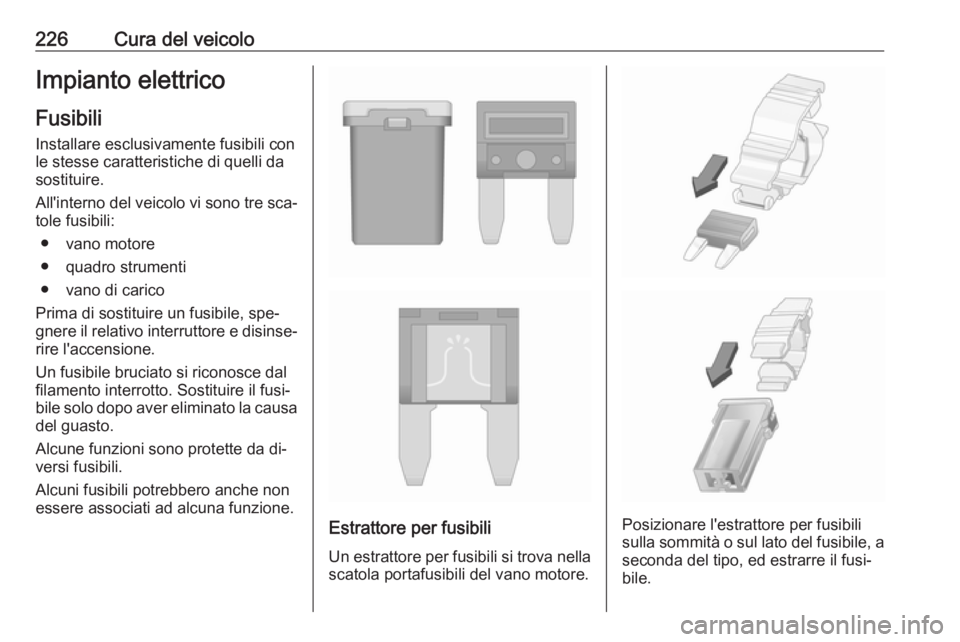

226Cura del veicoloImpianto elettricoFusibili
Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre sca‐ tole fusibili:
● vano motore
● quadro strumenti
● vano di carico
Prima di sostituire un fusibile, spe‐ gnere il relativo interruttore e disinse‐ rire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il fusi‐ bile solo dopo aver eliminato la causa
del guasto.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella
scatola portafusibili del vano motore.Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.

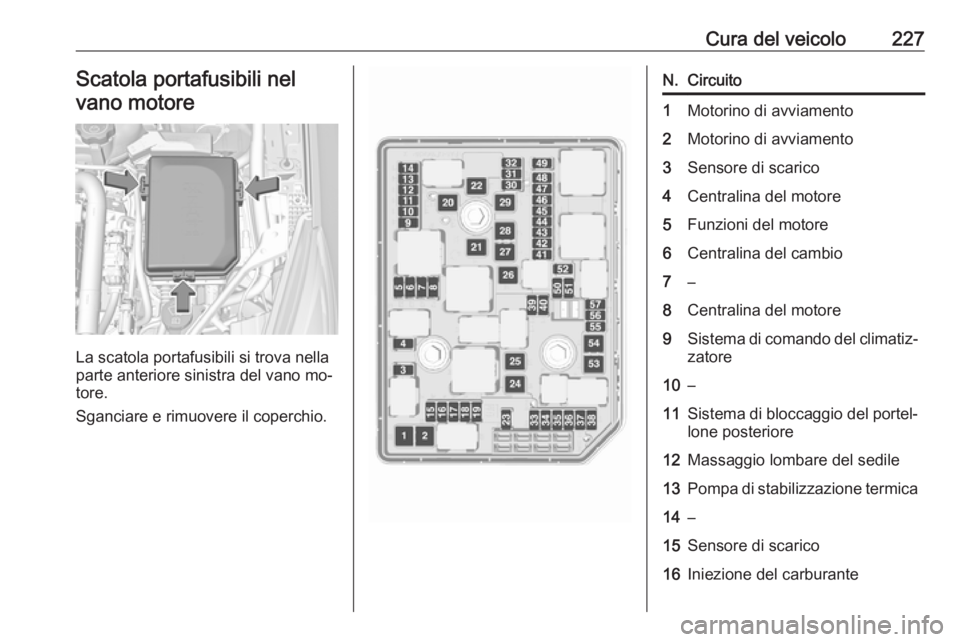

Cura del veicolo227Scatola portafusibili nelvano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano mo‐
tore.
Sganciare e rimuovere il coperchio.
N.Circuito1Motorino di avviamento2Motorino di avviamento3Sensore di scarico4Centralina del motore5Funzioni del motore6Centralina del cambio7–8Centralina del motore9Sistema di comando del climatiz‐ zatore10–11Sistema di bloccaggio del portel‐
lone posteriore12Massaggio lombare del sedile13Pompa di stabilizzazione termica14–15Sensore di scarico16Iniezione del carburante

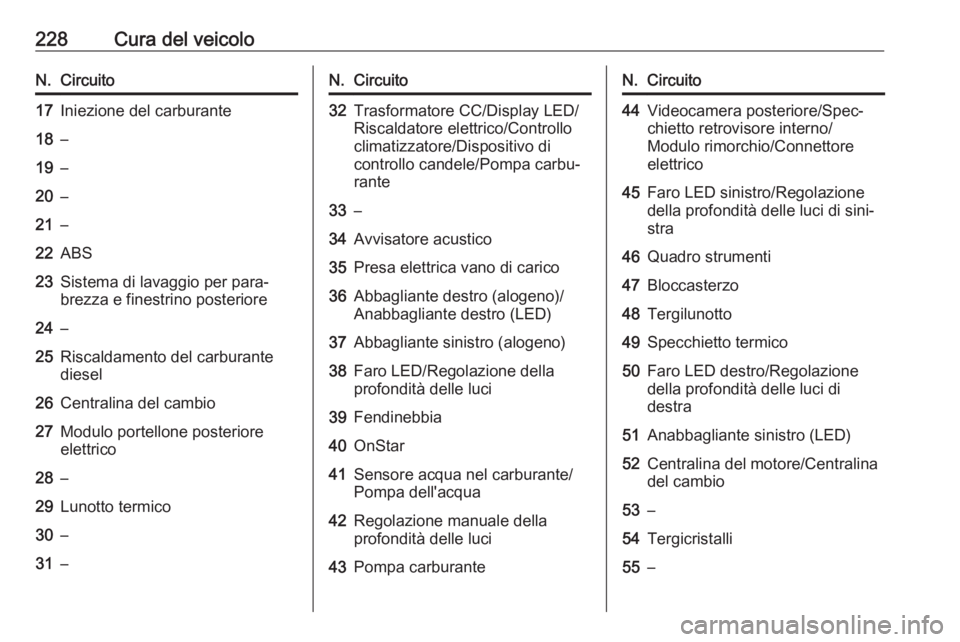

228Cura del veicoloN.Circuito17Iniezione del carburante18–19–20–21–22ABS23Sistema di lavaggio per para‐
brezza e finestrino posteriore24–25Riscaldamento del carburante
diesel26Centralina del cambio27Modulo portellone posteriore
elettrico28–29Lunotto termico30–31–N.Circuito32Trasformatore CC/Display LED/
Riscaldatore elettrico/Controllo
climatizzatore/Dispositivo di
controllo candele/Pompa carbu‐
rante33–34Avvisatore acustico35Presa elettrica vano di carico36Abbagliante destro (alogeno)/
Anabbagliante destro (LED)37Abbagliante sinistro (alogeno)38Faro LED/Regolazione della
profondità delle luci39Fendinebbia40OnStar41Sensore acqua nel carburante/
Pompa dell'acqua42Regolazione manuale della
profondità delle luci43Pompa carburanteN.Circuito44Videocamera posteriore/Spec‐
chietto retrovisore interno/
Modulo rimorchio/Connettore
elettrico45Faro LED sinistro/Regolazione
della profondità delle luci di sini‐
stra46Quadro strumenti47Bloccasterzo48Tergilunotto49Specchietto termico50Faro LED destro/Regolazione
della profondità delle luci di
destra51Anabbagliante sinistro (LED)52Centralina del motore/Centralina
del cambio53–54Tergicristalli55–

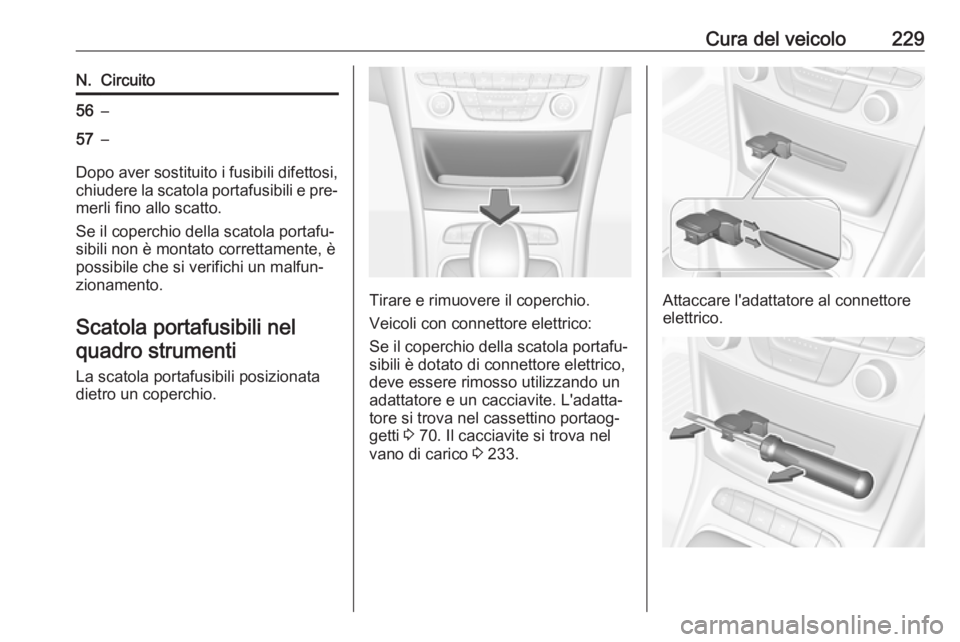

Cura del veicolo229N.Circuito56–57–
Dopo aver sostituito i fusibili difettosi,chiudere la scatola portafusibili e pre‐
merli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.
Scatola portafusibili nelquadro strumenti
La scatola portafusibili posizionata dietro un coperchio.
Tirare e rimuovere il coperchio.
Veicoli con connettore elettrico:
Se il coperchio della scatola portafu‐
sibili è dotato di connettore elettrico,
deve essere rimosso utilizzando un
adattatore e un cacciavite. L'adatta‐
tore si trova nel cassettino portaog‐
getti 3 70. Il cacciavite si trova nel
vano di carico 3 233.Attaccare l'adattatore al connettore
elettrico.

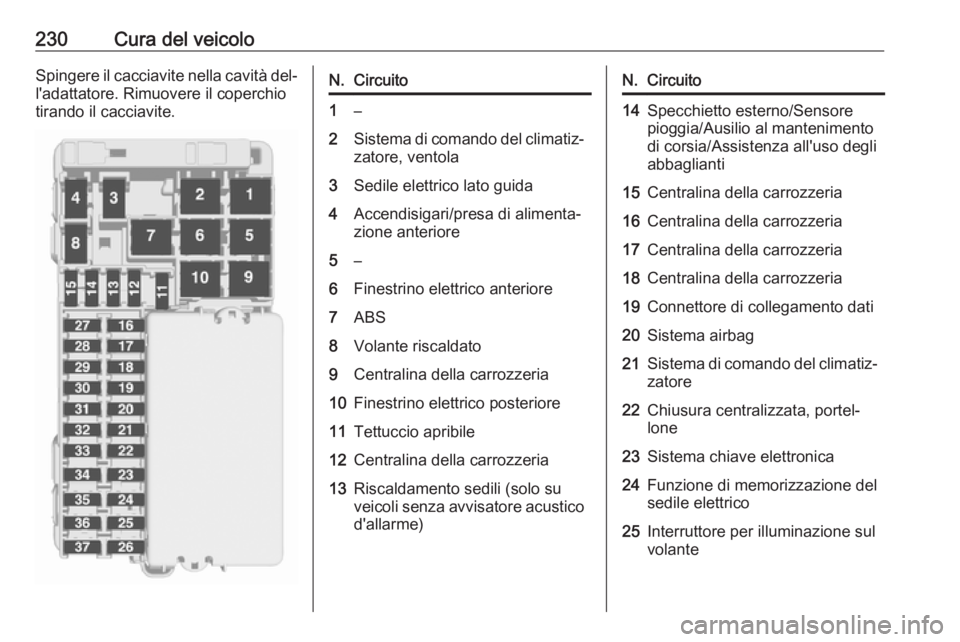

230Cura del veicoloSpingere il cacciavite nella cavità del‐l'adattatore. Rimuovere il coperchio
tirando il cacciavite.N.Circuito1–2Sistema di comando del climatiz‐ zatore, ventola3Sedile elettrico lato guida4Accendisigari/presa di alimenta‐
zione anteriore5–6Finestrino elettrico anteriore7ABS8Volante riscaldato9Centralina della carrozzeria10Finestrino elettrico posteriore11Tettuccio apribile12Centralina della carrozzeria13Riscaldamento sedili (solo su
veicoli senza avvisatore acustico
d'allarme)N.Circuito14Specchietto esterno/Sensore
pioggia/Ausilio al mantenimento
di corsia/Assistenza all'uso degli
abbaglianti15Centralina della carrozzeria16Centralina della carrozzeria17Centralina della carrozzeria18Centralina della carrozzeria19Connettore di collegamento dati20Sistema airbag21Sistema di comando del climatiz‐ zatore22Chiusura centralizzata, portel‐
lone23Sistema chiave elettronica24Funzione di memorizzazione del sedile elettrico25Interruttore per illuminazione sul
volante
