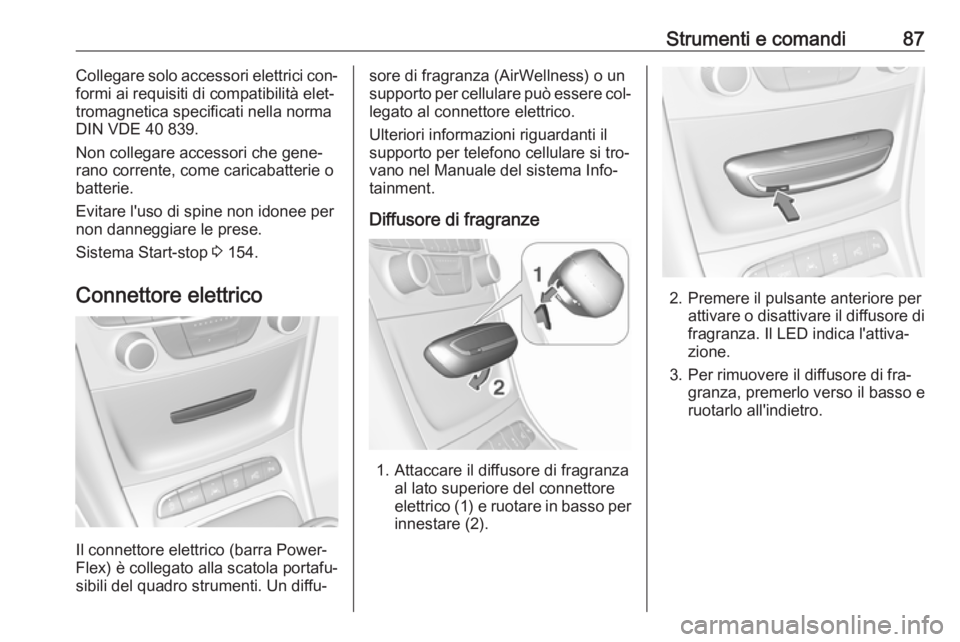

Strumenti e comandi87Collegare solo accessori elettrici con‐
formi ai requisiti di compatibilità elet‐
tromagnetica specificati nella norma
DIN VDE 40 839.
Non collegare accessori che gene‐
rano corrente, come caricabatterie o
batterie.
Evitare l'uso di spine non idonee per
non danneggiare le prese.
Sistema Start-stop 3 154.
Connettore elettrico
Il connettore elettrico (barra Power‐
Flex) è collegato alla scatola portafu‐
sibili del quadro strumenti. Un diffu‐
sore di fragranza (AirWellness) o un
supporto per cellulare può essere col‐ legato al connettore elettrico.
Ulteriori informazioni riguardanti il supporto per telefono cellulare si tro‐vano nel Manuale del sistema Info‐
tainment.
Diffusore di fragranze
1. Attaccare il diffusore di fragranza al lato superiore del connettore
elettrico (1) e ruotare in basso per
innestare (2).
2. Premere il pulsante anteriore per attivare o disattivare il diffusore di
fragranza. Il LED indica l'attiva‐
zione.
3. Per rimuovere il diffusore di fra‐ granza, premerlo verso il basso e
ruotarlo all'indietro.

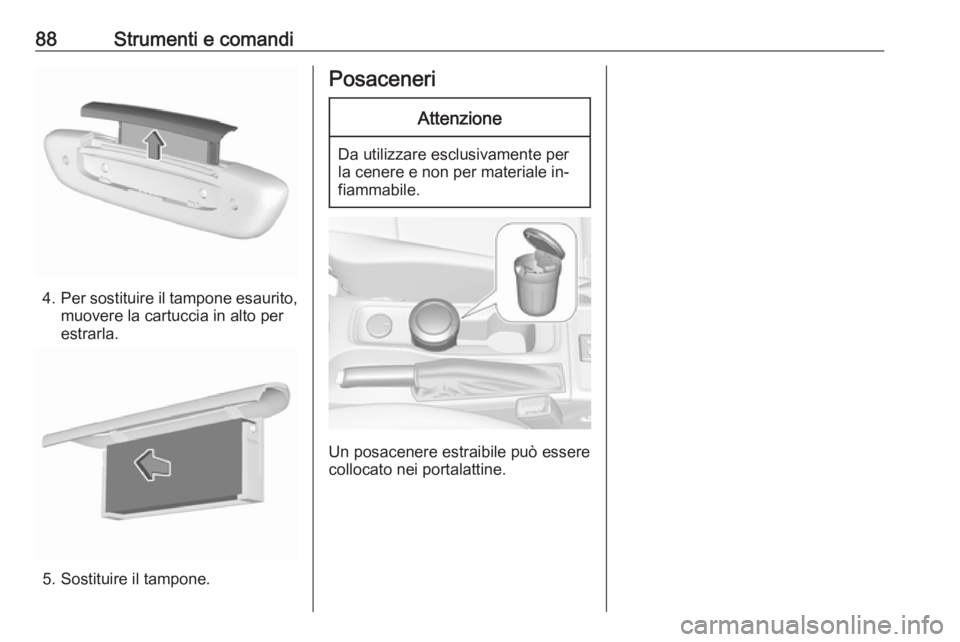

88Strumenti e comandi
4.Per sostituire il tampone esaurito,
muovere la cartuccia in alto per
estrarla.
5. Sostituire il tampone.
PosaceneriAttenzione
Da utilizzare esclusivamente per
la cenere e non per materiale in‐
fiammabile.
Un posacenere estraibile può essere
collocato nei portalattine.

Strumenti e comandi89Spie, strumenti e
indicatori
Quadro strumenti
In base alla versione, sono disponibili
due quadri strumenti:

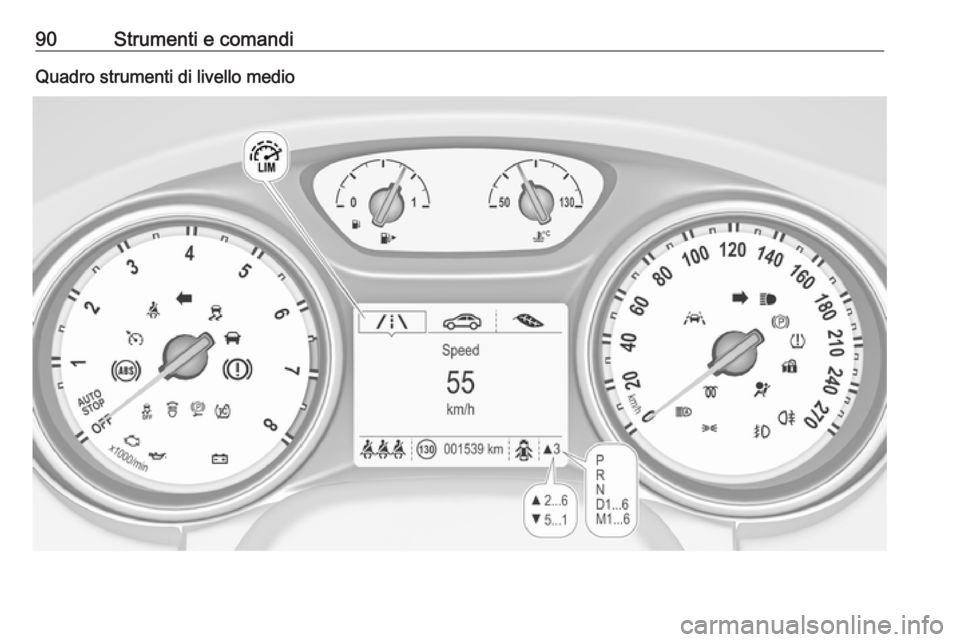

90Strumenti e comandiQuadro strumenti di livello medio

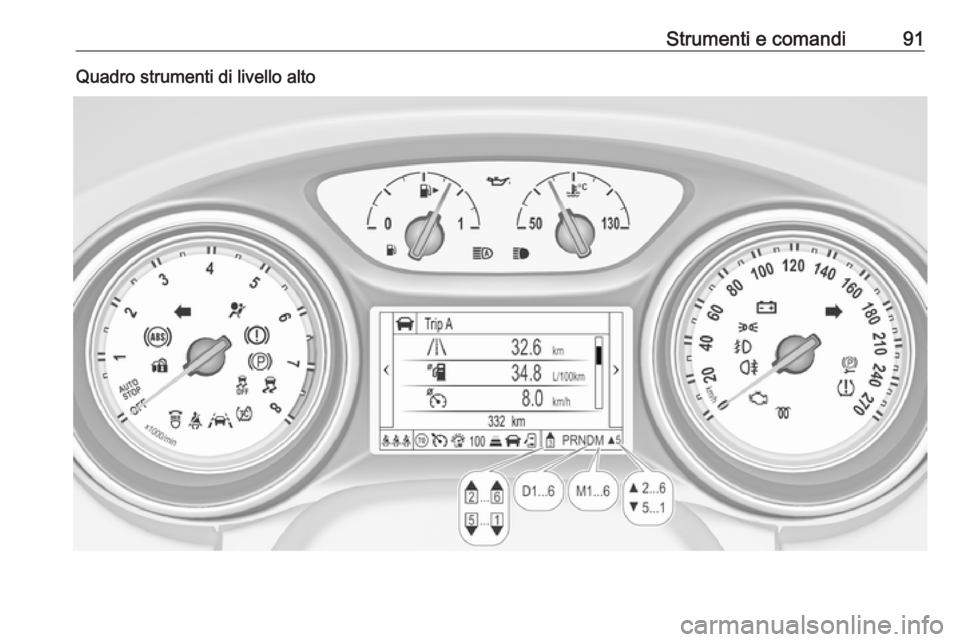

Strumenti e comandi91Quadro strumenti di livello alto

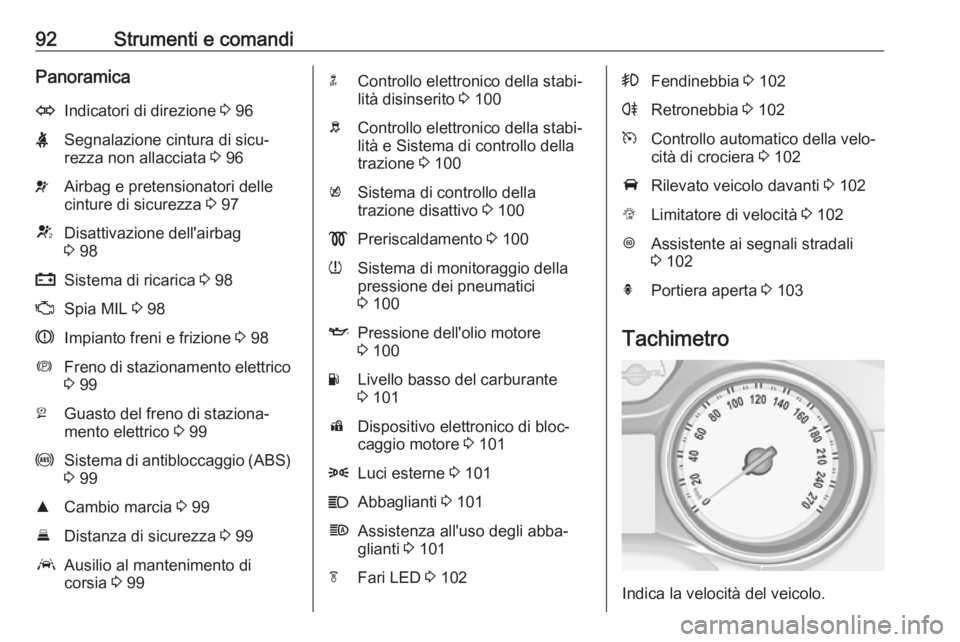

92Strumenti e comandiPanoramicaOIndicatori di direzione 3 96XSegnalazione cintura di sicu‐
rezza non allacciata 3 96vAirbag e pretensionatori delle
cinture di sicurezza 3 97VDisattivazione dell'airbag
3 98pSistema di ricarica 3 98ZSpia MIL 3 98RImpianto freni e frizione 3 98mFreno di stazionamento elettrico
3 99jGuasto del freno di staziona‐
mento elettrico 3 99uSistema di antibloccaggio (ABS)
3 99RCambio marcia 3 99EDistanza di sicurezza 3 99aAusilio al mantenimento di
corsia 3 99nControllo elettronico della stabi‐
lità disinserito 3 100bControllo elettronico della stabi‐
lità e Sistema di controllo della
trazione 3 100kSistema di controllo della
trazione disattivo 3 100!Preriscaldamento 3 100wSistema di monitoraggio della
pressione dei pneumatici
3 100IPressione dell'olio motore
3 100YLivello basso del carburante
3 101dDispositivo elettronico di bloc‐
caggio motore 3 1018Luci esterne 3 101CAbbaglianti 3 101fAssistenza all'uso degli abba‐
glianti 3 101fFari LED 3 102>Fendinebbia 3 102rRetronebbia 3 102mControllo automatico della velo‐
cità di crociera 3 102ARilevato veicolo davanti 3 102LLimitatore di velocità 3 102LAssistente ai segnali stradali
3 102hPortiera aperta 3 103
Tachimetro
Indica la velocità del veicolo.

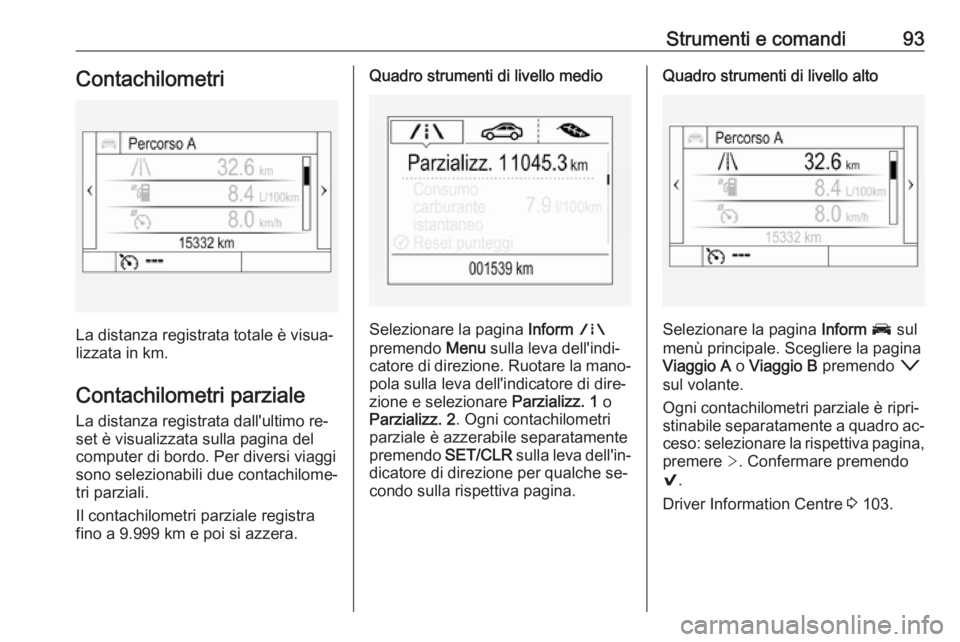

Strumenti e comandi93Contachilometri
La distanza registrata totale è visua‐
lizzata in km.
Contachilometri parziale
La distanza registrata dall'ultimo re‐
set è visualizzata sulla pagina del
computer di bordo. Per diversi viaggi
sono selezionabili due contachilome‐
tri parziali.
Il contachilometri parziale registra
fino a 9.999 km e poi si azzera.
Quadro strumenti di livello medio
Selezionare la pagina Inform ;
premendo Menu sulla leva dell'indi‐
catore di direzione. Ruotare la mano‐
pola sulla leva dell'indicatore di dire‐
zione e selezionare Parzializz. 1 o
Parzializz. 2 . Ogni contachilometri
parziale è azzerabile separatamente
premendo SET/CLR sulla leva dell'in‐
dicatore di direzione per qualche se‐
condo sulla rispettiva pagina.
Quadro strumenti di livello alto
Selezionare la pagina Inform J sul
menù principale. Scegliere la pagina
Viaggio A o Viaggio B premendo o
sul volante.
Ogni contachilometri parziale è ripri‐
stinabile separatamente a quadro ac‐
ceso: selezionare la rispettiva pagina, premere >. Confermare premendo
9 .
Driver Information Centre 3 103.

94Strumenti e comandiContagiri
Indica la velocità di rotazione del mo‐
tore.
Viaggiare quanto più possibile al re‐
gime più basso per ogni marcia.
Attenzione
Se l'ago è nella zona rossa di pe‐
ricolo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.
Indicatore del livello
carburante
Visualizza il livello nel serbatoio car‐
burante.
La freccia indica il lato veicolo dove si
trova lo sportellino di rifornimento car‐
burante.
Se il livello nel serbatoio è basso, si
accende la spia Y. Se la spia lampeg‐
gia, è necessario fare rifornimento im‐ mediatamente.
Non svuotare mai completamente il
serbatoio carburante.
Poiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è in‐ feriore alla capacità del serbatoio car‐
burante specificata.
Indicatore della temperaturadel liquido di
raffreddamento del motore
Indica la temperatura del liquido di
raffreddamento.
