2016 OPEL ASTRA K Manuale di uso e manutenzione (in Italian)

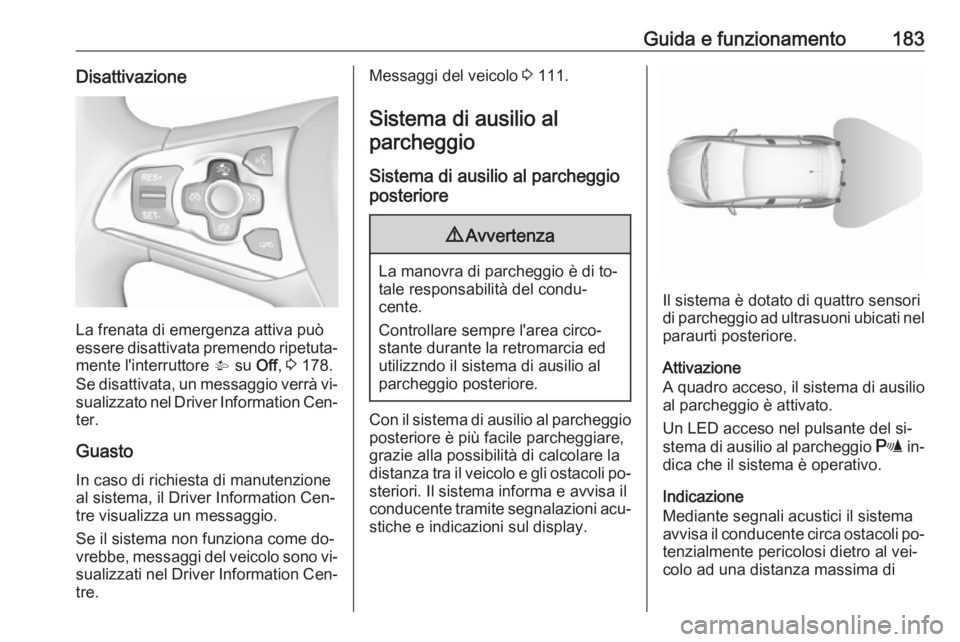

Guida e funzionamento183Disattivazione
La frenata di emergenza attiva può
essere disattivata premendo ripetuta‐ mente l'interruttore V su Off, 3 178.
Se disattivata, un messaggio verrà vi‐
sualizzato nel Driver Information Cen‐
ter.
GuastoIn caso di richiesta di manutenzione
al sistema, il Driver Information Cen‐
tre visualizza un messaggio.
Se il sistema non funziona come do‐
vrebbe, messaggi del veicolo sono vi‐
sualizzati nel Driver Information Cen‐
tre.
Messaggi del veicolo 3 111.
Sistema di ausilio al parcheggio
Sistema di ausilio al parcheggio
posteriore9 Avvertenza
La manovra di parcheggio è di to‐
tale responsabilità del condu‐
cente.
Controllare sempre l'area circo‐
stante durante la retromarcia ed utilizzndo il sistema di ausilio al
parcheggio posteriore.
Con il sistema di ausilio al parcheggio
posteriore è più facile parcheggiare,
grazie alla possibilità di calcolare la
distanza tra il veicolo e gli ostacoli po‐
steriori. Il sistema informa e avvisa il
conducente tramite segnalazioni acu‐ stiche e indicazioni sul display.
Il sistema è dotato di quattro sensori
di parcheggio ad ultrasuoni ubicati nel
paraurti posteriore.
Attivazione
A quadro acceso, il sistema di ausilio
al parcheggio è attivato.
Un LED acceso nel pulsante del si‐
stema di ausilio al parcheggio r in‐
dica che il sistema è operativo.
Indicazione
Mediante segnali acustici il sistema
avvisa il conducente circa ostacoli po‐
tenzialmente pericolosi dietro al vei‐colo ad una distanza massima di

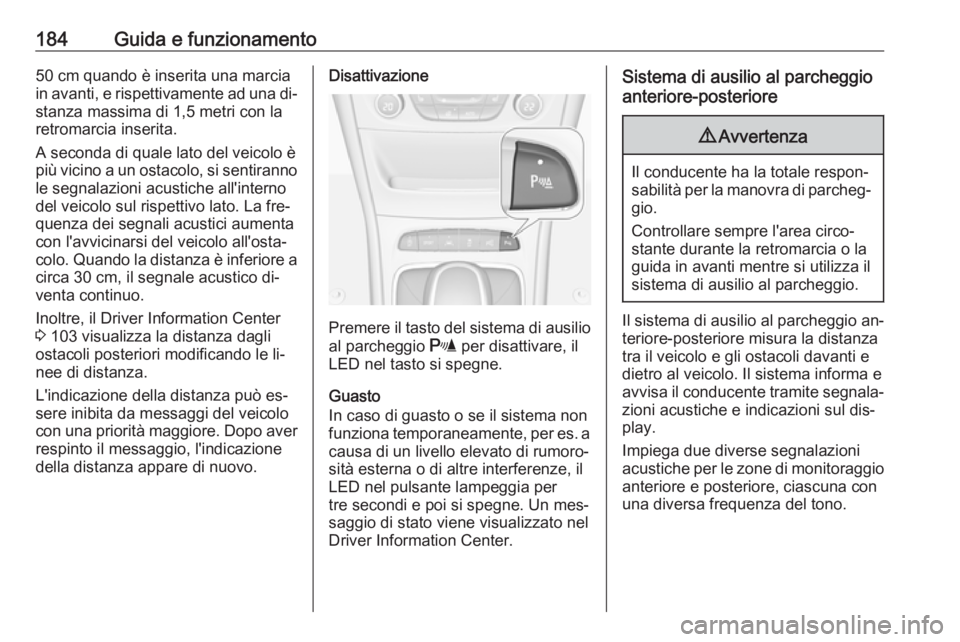

184Guida e funzionamento50 cm quando è inserita una marcia
in avanti, e rispettivamente ad una di‐ stanza massima di 1,5 metri con la
retromarcia inserita.
A seconda di quale lato del veicolo è
più vicino a un ostacolo, si sentiranno
le segnalazioni acustiche all'interno
del veicolo sul rispettivo lato. La fre‐
quenza dei segnali acustici aumenta
con l'avvicinarsi del veicolo all'osta‐
colo. Quando la distanza è inferiore a
circa 30 cm, il segnale acustico di‐
venta continuo.
Inoltre, il Driver Information Center
3 103 visualizza la distanza dagli
ostacoli posteriori modificando le li‐
nee di distanza.
L'indicazione della distanza può es‐
sere inibita da messaggi del veicolo
con una priorità maggiore. Dopo aver respinto il messaggio, l'indicazione
della distanza appare di nuovo.Disattivazione
Premere il tasto del sistema di ausilio
al parcheggio r per disattivare, il
LED nel tasto si spegne.
Guasto
In caso di guasto o se il sistema non
funziona temporaneamente, per es. a causa di un livello elevato di rumoro‐
sità esterna o di altre interferenze, il
LED nel pulsante lampeggia per
tre secondi e poi si spegne. Un mes‐
saggio di stato viene visualizzato nel
Driver Information Center.
Sistema di ausilio al parcheggio
anteriore-posteriore9 Avvertenza
Il conducente ha la totale respon‐
sabilità per la manovra di parcheg‐ gio.
Controllare sempre l'area circo‐
stante durante la retromarcia o la guida in avanti mentre si utilizza il
sistema di ausilio al parcheggio.
Il sistema di ausilio al parcheggio an‐ teriore-posteriore misura la distanza
tra il veicolo e gli ostacoli davanti e
dietro al veicolo. Il sistema informa e avvisa il conducente tramite segnala‐
zioni acustiche e indicazioni sul dis‐
play.
Impiega due diverse segnalazioni
acustiche per le zone di monitoraggio anteriore e posteriore, ciascuna con
una diversa frequenza del tono.

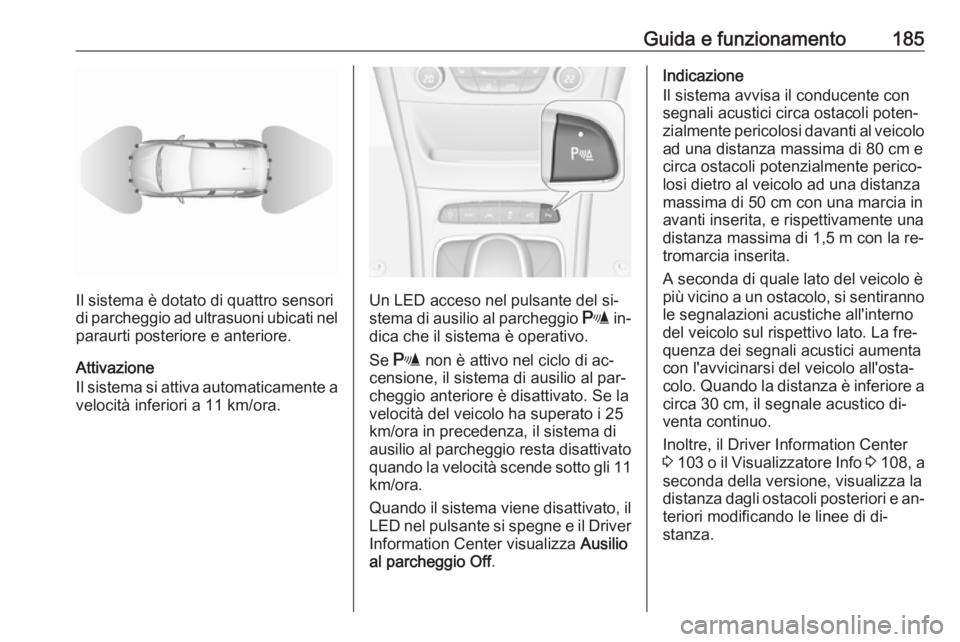

Guida e funzionamento185
Il sistema è dotato di quattro sensori
di parcheggio ad ultrasuoni ubicati nel
paraurti posteriore e anteriore.
Attivazione
Il sistema si attiva automaticamente a velocità inferiori a 11 km/ora.Un LED acceso nel pulsante del si‐
stema di ausilio al parcheggio r in‐
dica che il sistema è operativo.
Se r non è attivo nel ciclo di ac‐
censione, il sistema di ausilio al par‐
cheggio anteriore è disattivato. Se la
velocità del veicolo ha superato i 25
km/ora in precedenza, il sistema di
ausilio al parcheggio resta disattivato quando la velocità scende sotto gli 11
km/ora.
Quando il sistema viene disattivato, il LED nel pulsante si spegne e il Driver
Information Center visualizza Ausilio
al parcheggio Off .
Indicazione
Il sistema avvisa il conducente con
segnali acustici circa ostacoli poten‐
zialmente pericolosi davanti al veicolo
ad una distanza massima di 80 cm e
circa ostacoli potenzialmente perico‐
losi dietro al veicolo ad una distanza
massima di 50 cm con una marcia in
avanti inserita, e rispettivamente una
distanza massima di 1,5 m con la re‐
tromarcia inserita.
A seconda di quale lato del veicolo è
più vicino a un ostacolo, si sentiranno
le segnalazioni acustiche all'interno
del veicolo sul rispettivo lato. La fre‐
quenza dei segnali acustici aumenta
con l'avvicinarsi del veicolo all'osta‐
colo. Quando la distanza è inferiore a
circa 30 cm, il segnale acustico di‐
venta continuo.
Inoltre, il Driver Information Center
3 103 o il Visualizzatore Info 3 108 , a
seconda della versione, visualizza la distanza dagli ostacoli posteriori e an‐
teriori modificando le linee di di‐
stanza.

186Guida e funzionamento
L'indicazione della distanza può es‐
sere inibita da messaggi del veicolo
con una priorità maggiore. Dopo aver
respinto il messaggio, l'indicazione
della distanza appare di nuovo.
Disattivazione
Il sistema si disattiva automatica‐
mente quando la velocità del veicolo
supera i 11 km/ora.
È inoltre possibile disattivare manual‐ mente il sistema premendo il pulsante
del sistema di ausilio al parcheggio
r .
Quando il sistema viene disattivato
manualmente, il LED nel pulsante si
spegne e il Driver Information Center
visualizza Ausilio al parcheggio Off .
Dopo una disattivazione manuale, il
sistema di ausilio al parcheggio ante‐ riore-posteriore è riattivato se si
preme r o si inserisce la retromar‐
cia.
Guasto
In caso di guasto o se è temporanea‐
mente fuori uso, ad es. a causa di un
livello di rumorosità esterna elevato o altre interferenze, apparirà un mes‐
saggio a scomparsa nel Driver Infor‐
mation Centre.
Messaggi del veicolo 3 111.
Dispositivo di assistenza al
parcheggio avanzato9 Avvertenza
Il conducente si assume la piena
responsabilità di accettare lo spa‐
zio di parcheggio suggerito dal si‐
stema e le relative manovre.
Controllare sempre l'area circo‐ stante in tutte le direzioni quando
si utilizza il dispositivo di assi‐
stenza al parcheggio avanzato.
Il dispositivo di assistenza al parcheg‐
gio avanzato misura uno spazio di
parcheggio adatto mentre lo si af‐
fianca e sterza automaticamente il
veicolo nello spazio di parcheggio pa‐ rallelo o perpendicolare.
Le istruzioni vengono visualizzate nel
Driver Information Center 3 103 o, in
base alla versione, sul Visualizzatore Info 3 108 , con l'ausilio di segnali acu‐
stici.
Il conducente deve gestire il pedale
dell'acceleratore, del freno e la leva
del cambio mentre lo sterzo viene co‐ mandato automaticamente dal si‐
stema.

Guida e funzionamento187
Il dispositivo di assistenza al parcheg‐
gio avanzato è sempre abbinato al si‐
stema di ausilio al parcheggio ante‐
riore-posteriore. I due sistemi condi‐
vidono gli stessi sensori ubicati sul
paraurti anteriore e posteriore.
Il sistema è dotato di sei sensori di
parcheggio ad ultrasuoni ubicati in
entrambi i paraurti, posteriore e ante‐ riore.
Attivazione
Il dispositivo di assistenza al parcheg‐
gio avanzato non può essere attivato in retromarcia.Durante la ricerca di uno spazio di
parcheggio, premere brevemente
( per rendere operativo il sistema.
Il sistema riconosce e memorizza
10 metri per spazi di parcheggio pa‐
ralleli o sei metri per spazi di parcheg‐ gio perpendicolari in modalità Si‐
stema di ausilio al parcheggio.
Il sistema può essere attivato esclu‐
sivamente fino a una velocità mas‐
sima di 30 km/ora e cerca uno spazio
di parcheggio fino a una velocità mas‐ sima di 30 km/ora.
La distanza massima parallela con‐sentita tra il veicolo e una fila di auto
parcheggiate è 1,8 metri per par‐
cheggi paralleli e 2,5 metri per par‐
cheggi perpendicolari.
FunzionamentoModalità di ricerca parcheggio, indi‐
cazione nel Driver Information Center
Selezionare un'area di parcheggio
parallela o perpendicolare nel Driver
Information Center premendo a lungo
( .
Il sistema è configurato di default per
cercare parcheggi sul lato del pas‐
seggero anteriore. Per rilevare spazi

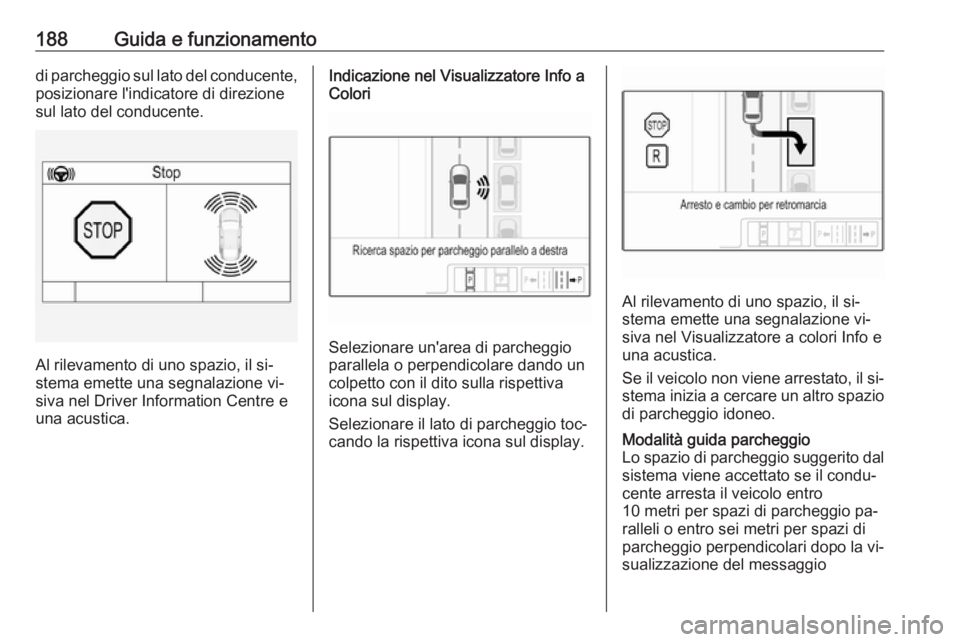

188Guida e funzionamentodi parcheggio sul lato del conducente,posizionare l'indicatore di direzione
sul lato del conducente.
Al rilevamento di uno spazio, il si‐
stema emette una segnalazione vi‐ siva nel Driver Information Centre e
una acustica.
Indicazione nel Visualizzatore Info a
Colori
Selezionare un'area di parcheggio
parallela o perpendicolare dando un
colpetto con il dito sulla rispettiva
icona sul display.
Selezionare il lato di parcheggio toc‐
cando la rispettiva icona sul display.
Al rilevamento di uno spazio, il si‐ stema emette una segnalazione vi‐
siva nel Visualizzatore a colori Info e
una acustica.
Se il veicolo non viene arrestato, il si‐ stema inizia a cercare un altro spaziodi parcheggio idoneo.
Modalità guida parcheggio
Lo spazio di parcheggio suggerito dal sistema viene accettato se il condu‐
cente arresta il veicolo entro
10 metri per spazi di parcheggio pa‐
ralleli o entro sei metri per spazi di
parcheggio perpendicolari dopo la vi‐
sualizzazione del messaggio

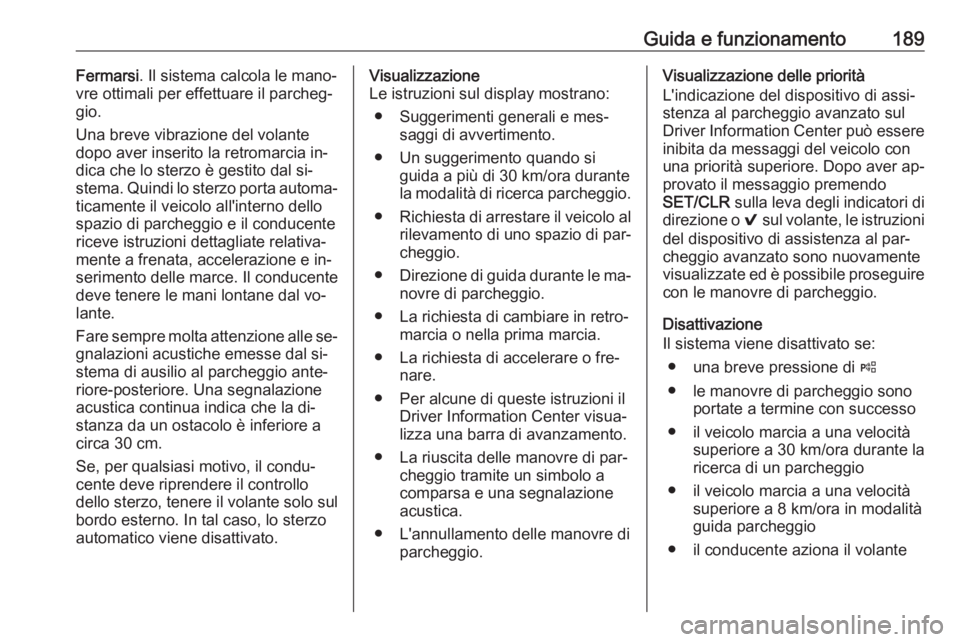

Guida e funzionamento189Fermarsi. Il sistema calcola le mano‐
vre ottimali per effettuare il parcheg‐
gio.
Una breve vibrazione del volante
dopo aver inserito la retromarcia in‐
dica che lo sterzo è gestito dal si‐
stema. Quindi lo sterzo porta automa‐
ticamente il veicolo all'interno dello
spazio di parcheggio e il conducente
riceve istruzioni dettagliate relativa‐
mente a frenata, accelerazione e in‐
serimento delle marce. Il conducente
deve tenere le mani lontane dal vo‐
lante.
Fare sempre molta attenzione alle se‐
gnalazioni acustiche emesse dal si‐
stema di ausilio al parcheggio ante‐ riore-posteriore. Una segnalazione
acustica continua indica che la di‐ stanza da un ostacolo è inferiore a
circa 30 cm.
Se, per qualsiasi motivo, il condu‐
cente deve riprendere il controllo
dello sterzo, tenere il volante solo sul
bordo esterno. In tal caso, lo sterzo
automatico viene disattivato.Visualizzazione
Le istruzioni sul display mostrano:
● Suggerimenti generali e mes‐ saggi di avvertimento.
● Un suggerimento quando si guida a più di 30 km/ora durante
la modalità di ricerca parcheggio.
● Richiesta di arrestare il veicolo al
rilevamento di uno spazio di par‐
cheggio.
● Direzione di guida durante le ma‐
novre di parcheggio.
● La richiesta di cambiare in retro‐ marcia o nella prima marcia.
● La richiesta di accelerare o fre‐ nare.
● Per alcune di queste istruzioni il Driver Information Center visua‐
lizza una barra di avanzamento.
● La riuscita delle manovre di par‐ cheggio tramite un simbolo a
comparsa e una segnalazione
acustica.
● L'annullamento delle manovre di parcheggio.Visualizzazione delle priorità
L'indicazione del dispositivo di assi‐
stenza al parcheggio avanzato sul
Driver Information Center può essere inibita da messaggi del veicolo conuna priorità superiore. Dopo aver ap‐
provato il messaggio premendo
SET/CLR sulla leva degli indicatori di
direzione o 9 sul volante, le istruzioni
del dispositivo di assistenza al par‐ cheggio avanzato sono nuovamente visualizzate ed è possibile proseguire
con le manovre di parcheggio.
Disattivazione
Il sistema viene disattivato se:
● una breve pressione di (
● le manovre di parcheggio sono portate a termine con successo
● il veicolo marcia a una velocità superiore a 30 km/ora durante laricerca di un parcheggio
● il veicolo marcia a una velocità superiore a 8 km/ora in modalità
guida parcheggio
● il conducente aziona il volante

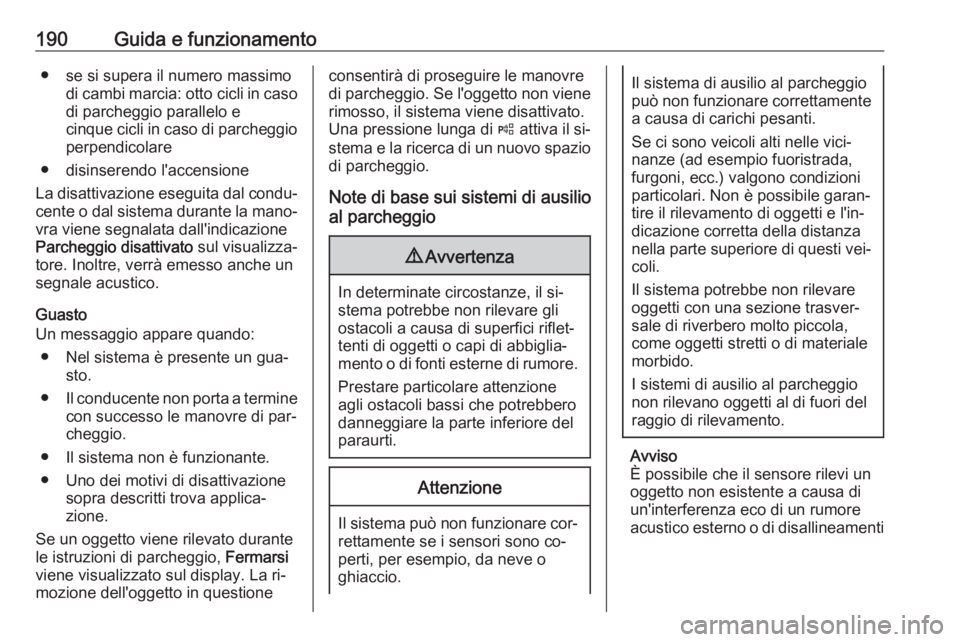

190Guida e funzionamento● se si supera il numero massimodi cambi marcia: otto cicli in caso
di parcheggio parallelo e
cinque cicli in caso di parcheggio
perpendicolare
● disinserendo l'accensione
La disattivazione eseguita dal condu‐ cente o dal sistema durante la mano‐vra viene segnalata dall'indicazione
Parcheggio disattivato sul visualizza‐
tore. Inoltre, verrà emesso anche un
segnale acustico.
Guasto
Un messaggio appare quando:
● Nel sistema è presente un gua‐ sto.
● Il conducente non porta a termine
con successo le manovre di par‐
cheggio.
● Il sistema non è funzionante. ● Uno dei motivi di disattivazione sopra descritti trova applica‐zione.
Se un oggetto viene rilevato durante le istruzioni di parcheggio, Fermarsi
viene visualizzato sul display. La ri‐
mozione dell'oggetto in questioneconsentirà di proseguire le manovre
di parcheggio. Se l'oggetto non viene
rimosso, il sistema viene disattivato.
Una pressione lunga di ( attiva il si‐
stema e la ricerca di un nuovo spazio di parcheggio.
Note di base sui sistemi di ausilio
al parcheggio9 Avvertenza
In determinate circostanze, il si‐
stema potrebbe non rilevare gli
ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.
Attenzione
Il sistema può non funzionare cor‐ rettamente se i sensori sono co‐
perti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni
particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi vei‐
coli.
Il sistema potrebbe non rilevare
oggetti con una sezione trasver‐
sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio
non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
È possibile che il sensore rilevi un
oggetto non esistente a causa di
un'interferenza eco di un rumore
acustico esterno o di disallineamenti
