Pokud vzniknou potíže
Defekt pneumatiky
7-5

tZvedák*
Vyjmutí zvedáku
1.(S podlahou zavazadlového
prostoru)
Zvedněte podlahu zavazadlového
prostoru.
2.(S podlahou zavazadlového
prostoru)
Povytáhněte podlahu zavazadlového
prostoru směrem ven a protilehlý konec
zasuňte do držáků tak, aby podlaha
zavazadlového prostoru stála.

Podlaha zavazadlového prostoru
Držáky
3. Zvedněte koberec zavazadlového
prostoru.

Koberec
zavazadlového
prostoru
4. Vyjměte úložný prostor pod podlahou
zavazadlového prostoru.

5. Sejměte krytku.

Jazýčky
6. Povolte křídlový šroub otáčením proti
směru hodinových ručiček.

Křídlová matice
Šroub zvedáku
Pokud vzniknou potíže
Defekt pneumatiky
7-6*N
které modely.

Zajištění zvedáku
1. Vložte křídlovou matici do zvedáku,
přičemž šroub zvedáku musí směřovat
dolů, a otočte křídlovou maticí po
směru hodinových ručiček, abyste ji
dočasně utáhli.
2. Otočte šroubem zvedáku ve směru
naznačeném na obrázku.

Křídlová matice
Šroub zvedáku
3. Otočte křídlovou maticí pro úplné
zajištění zvedáku.
POZNÁMKA
Pokud není zvedák dostatečně
zajištěný, může při jízdě rachotit.
Ujistěte se, že je šroub zvedáku řádně
utažený.
4. Zaklapněte jazýčky a nasaďte kryt.
POZNÁMKA
Zkontrolujte, zda je kryt bezpečně
nasazen.
Údržba
xVždy udržujte zvedák v čistotě.
xDávejte pozor, aby pohybující se části
nebyly špinavé nebo zkorodované.
xOvěřte si, že je závit šroubu dostatečně
promazaný.
ttNáhradní kolo*
Váš vůz Mazda je vybaven náhradním
kolem pro dočasné použití.
Náhradní kolo pro dočasné použití je lehčí
a menší než běžná kola a je určeno
výhradně pro nouzové použití a mělo by se
používat pouze po VELMI krátkou dobu.
Náhradní kolo pro dočasné použití se
NIKDY nesmí používat po delší dobu a na
delší jízdy.
VAROVÁNÍ
Nenasazujte náhradní kolo pro
nouzové použití na přední kola
(hnaná kola):
Jízda s náhradním kolem pro
nouzové použití na předním kole je
nebezpečná. V takovém případě je
výrazně ovlivněno ovládání vozu.
Mohli byste ztratit kontrolu nad
vozidlem, zejména na ledu nebo na
sněhu, a způsobit nehodu.
Plnohodnotné kolo tedy přesuňte na
přední kolo a náhradní kolo pro
nouzové použití nasaďte na zadní
kolo.
Pokud vzniknou potíže
Defekt pneumatiky
*N
které modely.7-7

UPOZORNĚNÍ
xPokud používáte náhradní kolo pro
nouzové použití, stabilita jízdy se ve
srovnání s jízdou s konvenční
pneumatikou sníží. Jeďte opatrně.
xAbyste se vyvarovali poškození
vozidla nebo náhradního kola pro
nouzové použití, dbejte následujících
bezpečnostních opatření:
xNepřekračujte rychlost 80 km/h.
xVyvarujte se jízdy přes překážky.
Nevjíždějte do automatické mycí
linky. Průměr tohoto typu kola je
menší než u běžného kola, a proto
je světlá výška vozu snížena.
xNa tomto typu náhradního kola
nepoužívejte sněhové řetězy,
neseděly by na kole správně.
xNepoužívejte náhradní kolo pro
nouzové použití na jiném vozidle,
toto kolo je určeno pouze pro Váš
vůz Mazda.
xNa vozidle používejte současně
vždy jen jedno kolo pro nouzové
použití.

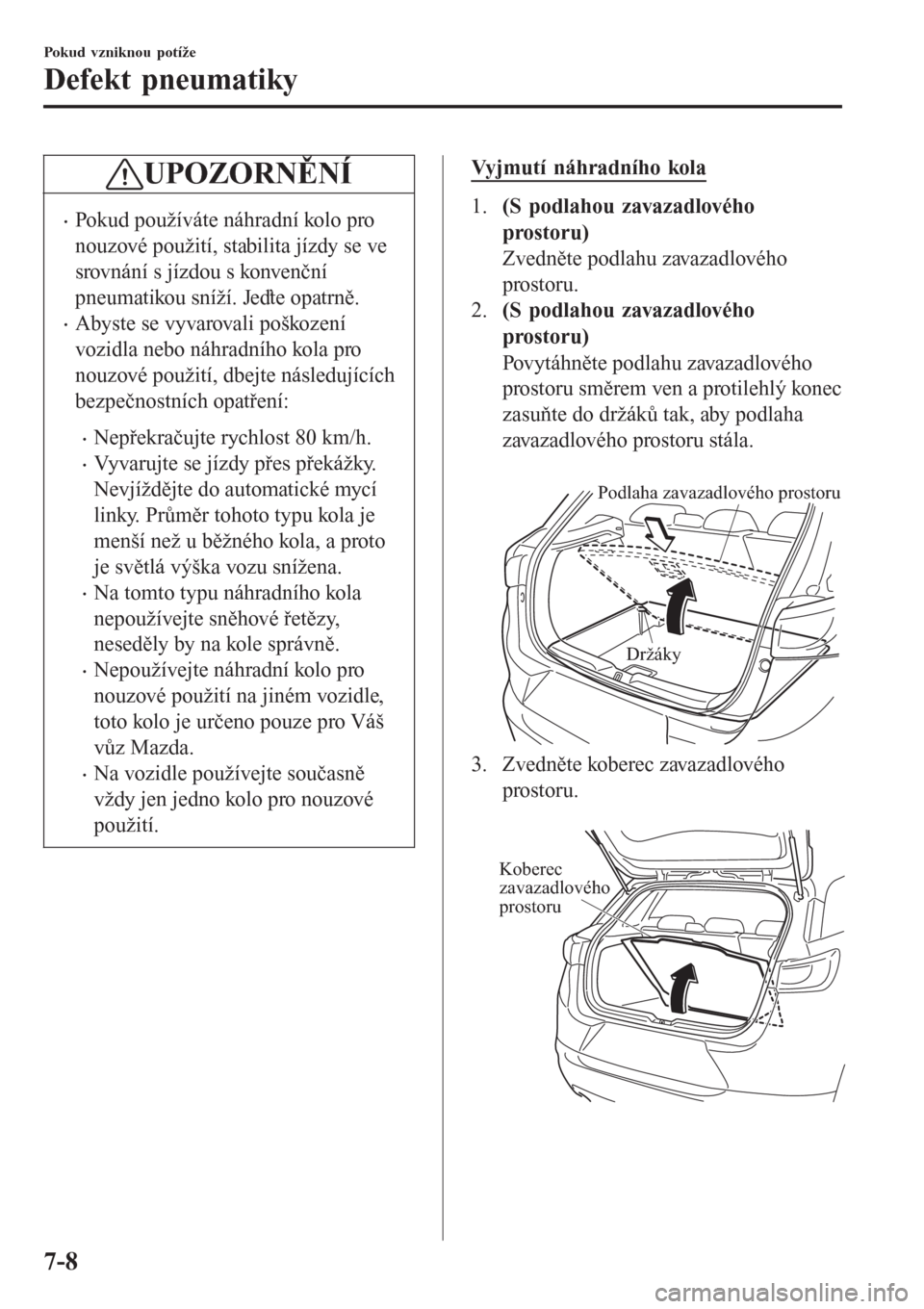

Vyjmutí náhradního kola
1.(S podlahou zavazadlového
prostoru)
Zvedněte podlahu zavazadlového
prostoru.
2.(S podlahou zavazadlového
prostoru)
Povytáhněte podlahu zavazadlového
prostoru směrem ven a protilehlý konec
zasuňte do držáků tak, aby podlaha
zavazadlového prostoru stála.

Podlaha zavazadlového prostoru
Držáky
3. Zvedněte koberec zavazadlového
prostoru.

Koberec
zavazadlového
prostoru
Pokud vzniknou potíže
Defekt pneumatiky
7-8

4. U vozidel vybavených subwooferem
nejprve odpojte konektor.

Konektor
POZNÁMKA
Při odpojování konektoru je třeba
vyvinout značnou sílu. Pevně stiskněte
pojistku a konektor odpojte.
5. U vozidel vybavených subwooferem
povolte přídržný šroub a vyjměte
subwoofer i náhradní kolo.

U vozidel nevybavených subwooferem
povolte přídržný šroub a vyjměte
náhradní kolo.

Přídržný šroub náhradního kola
Zajištění náhradního kola
Uložte náhradní kolo v opačném pořadí
úkonů, než jak jste ho vyjmuli. Po uložení
ověřte, že náhradní kolo je pevně zajištěné.
Pokud vzniknou potíže
Defekt pneumatiky
7-9

Sada pro nouzovou
opravu pneumatiky
*
Sada pro nouzovou opravu pneumatiky
dodávaná k vozu Mazda je určena
k dočasné opravě lehce poškozené
pneumatiky proražené přejetím hřebíku
nebo podobného předmětu na vozovce.
Před nouzovou opravou pneumatiky se
nepokoušejte vytáhnout hřebík nebo
podobný ostrý předmět, který defekt
způsobil.
POZNÁMKA
Vaše vozidlo není vybaveno
plnohodnotným náhradním kolem.
V případě píchnutí pneumatiky proveďte
dočasnou opravu pomocí opravné sady
pro stav nouze. Opravu proveďte podle
pokynů uvedených u této opravné sady.
Pokud jste provedli nouzovou opravu
pneumatiky s defektem pomocí opravné
sady pro stav nouze, nechejte si
pneumatiku opravit nebo vyměnit co
nejdříve u kvalifikovaného opravce,
doporučujeme autorizovaného opravce
vozů Mazda.
tPopis sady pro nouzovou opravu
pneumatiky při defektu
Sada pro nouzovou opravu pneumatiky při
defektu obsahuje následující položky.

Těsnicí tmel
Vstřikovací hadiceKompresorŠroubovák na
vložku ventilku
Náhradní vložka
ventilku
Nálepka omezení
rychlostiNávod
VAROVÁNÍ
Nedovolte dětem, aby se dotýkaly
těsnicího tmelu:
xxPoužití těsnicího tmelu je
nebezpečné. V případě náhodného
požití těsnicího tmelu vypijte
okamžitě větší množství vody a
vyhledejte lékařskou pomoc.
xZasažení zraku a potísnní
pokožky tsnicím tmelem je
nebezpené. Pokud tsnicí tmel
zasáhne oi nebo potísní
pokožku, okamžit postižené místo
opláchnte vt
a vyhledejte lékaskou pomoc.
Pokud vzniknou potíže
Defekt pneumatiky
7-10*N
které modely.

POZNÁMKA
xTěsnicí tmel je určen
k jednorázovému použití. Nový
těsnicí tmel zakoupíte
u autorizovaného opravce společnosti
Mazda.
xOpravnou sadu pneumatiky pro stav
nouze nelze použít v následujících
případech.
Kontaktujte kvalifikovaného opravce,
doporučujeme obrátit se na
autorizovaného opravce vozů Mazda.
xDoba použitelnosti těsnicího tmelu
uplynula. (Doba použitelnosti je
vyznačena na etiketě lahve.)
xTrhlina nebo díra v pneumatice je
větší než asi 4 mm.
xK poškození došlo na jiném místě
pneumatiky než na vzorku.
xPo jízdě nezůstal v pneumatice
téměř žádný vzduch.
xPneumatika sklouzla z ráfku kola.
xDošlo k poškození ráfku kola.
xV pneumatice jsou dvě nebo více
děr.
tPoužití sady pro nouzovou opravu
pneumatiky při defektu
1. Zaparkujte na rovné ploše mimo
dopravní provoz a pevně zatáhněte
parkovací brzdu.
2. U vozu s automatickou převodovkou
přesuňte páku voliče do polohy pro
parkování (P), u vozu s manuální
převodovkou zařaďte zpátečku (R)
nebo jedničku (1) a vypněte motor.
3. Zapněte varovné blikače vozidla.
4. Vyložte zavazadla a nechejte cestující
vystoupit. Vyjměte opravnou sadu
pneumatiky pro stav nouze.

Typ A

Typ B
5. Těsnicí tmel řádně protřepejte.
Pokud vzniknou potíže
Defekt pneumatiky
7-11

UPOZORNĚNÍ
Pokud láhev s tmelem protřepáváte
s nasazenou vstřikovací hadicí, může
dojít k úniku tmelu. Potřísnění oděvu či
jiných předmětů může být těžko
odstranitelné. Láhev s tmelem dobře
protřepte ještě před nasazením
vstřikovací hadice.
POZNÁMKA
Těsnicí tmel můžete používat při
venkovních teplotách až –30 °C. Při
velmi nízkých teplotách (pod 0 °C)
tmel tvrdne rychleji a vstřikování tmelu
je obtížnější. Před provedením vstřiku
ohřejte tmel uvnitř vozu.
6. Z láhve odstraňte uzávěr. Vstřikovací
hadici našroubujte tak, aby na lahvi
zůstalo původní vnitřní víčko a to bylo
šroubováním proraženo.
Krytka
Vstřikovací
hadice
Těsnicí tmel
7. Z proražené pneumatiky sejměte
z ventilku čepičku. Přitlačte zadní část
šroubováku na vložku ventilku a
vypusťte zbývající vzduch
z pneumatiky.
Šroubovák na vložku ventilku
Ventilek
Čepička ventilku
UPOZORNĚNÍ
Pokud zbývá při vytahování vložky
ventilku v pneumatice vzduch, může
vložka ventilku odletět. Vložku
ventilku vyjímejte opatrně.
8. Vložku ventilku vyšroubujte
šroubovákem proti směru hodinových
ručiček a vyjměte ji.
VentilekVložka ventilku
Pokud vzniknou potíže
Defekt pneumatiky
