2016 MAZDA MODEL CX-3 Návod k obsluze (in Czech)

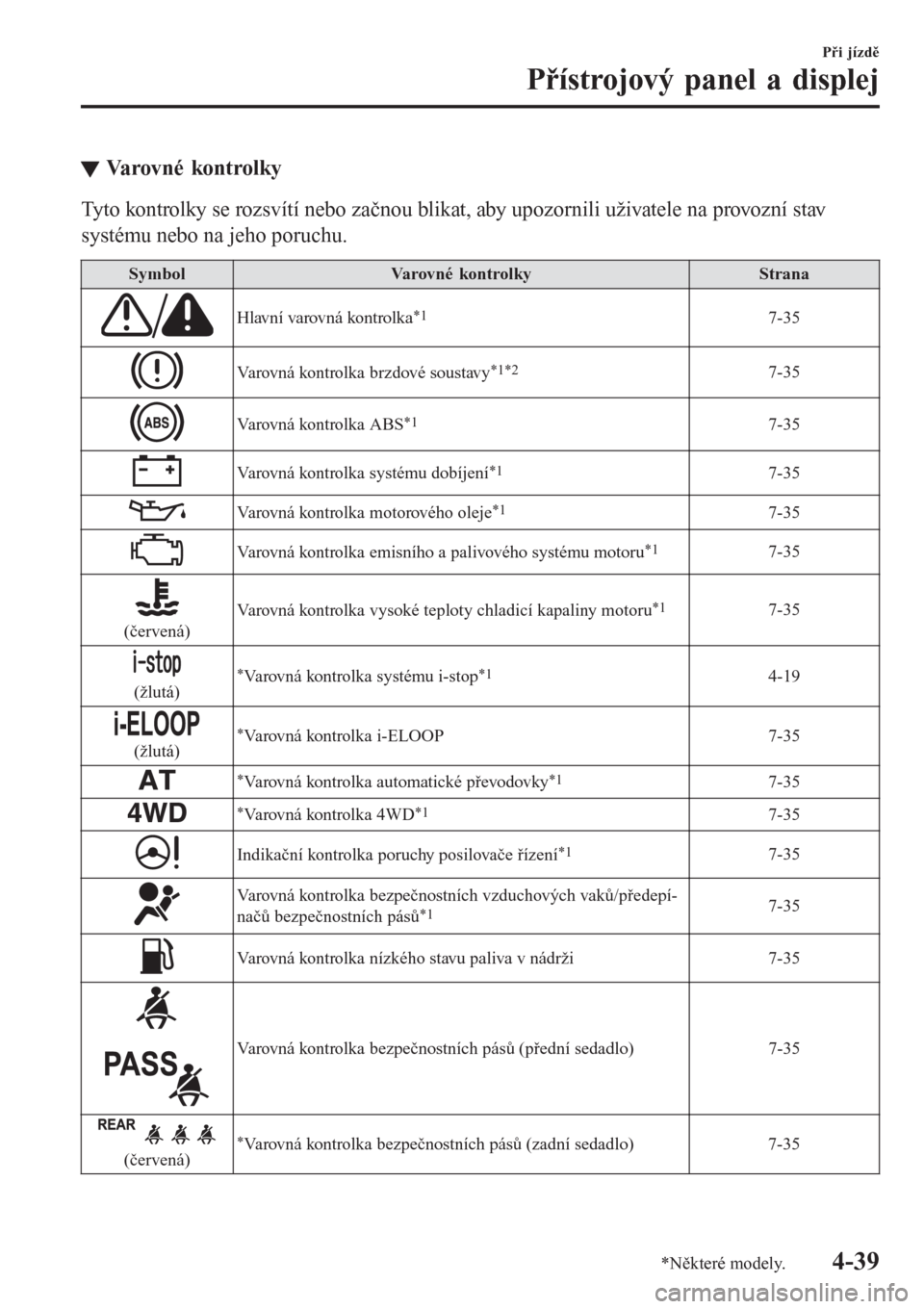

tVa r o v n é k o n t r o l k y
Tyto kontrolky se rozsvítí nebo začnou blikat, aby upozornili uživatele na provozní stav
systému nebo na jeho poruchu.
SymbolVa r o v n é ko n t r o l k yStrana
Hlavní varovná kontrolka*17-35
Varovná kontrolka brzdové soustavy*1*27-35
Varovná kontrolka ABS*17-35
Varovná kontrolka systému dobíjení*17-35
Varovná kontrolka motorového oleje*17-35
Varovná kontrolka emisního a palivového systému motoru*17-35
(červená)Varovná kontrolka vysoké teploty chladicí kapaliny motoru
*17-35
(žlutá)*Varovná kontrolka systému i-stop*14-19
(žlutá)*Varovná kontrolka i-ELOOP7-35
*Varovná kontrolka automatické převodovky*17-35
*Varovná kontrolka 4WD*17-35
Indikační kontrolka poruchy posilovače řízení*17-35
Varovná kontrolka bezpečnostních vzduchových vaků/předepí-
načů bezpečnostních pásů*17-35
Varovná kontrolka nízkého stavu paliva v nádrži 7-35
Varovná kontrolka bezpečnostních pásů (přední sedadlo) 7-35
(červená)*Varovná kontrolka bezpečnostních pásů (zadní sedadlo) 7-35
Při jízdě
Přístrojový panel a displej
*N
které modely.4-39

SymbolVarovné kontrolkyStrana
Varovná kontrolka pootevřených dveří vozu 7-35
*Varovná kontrolka 120 km/h*17-35
*Varovná kontrolka nízké hladiny kapaliny v ostřikovačích7-35
*Varovná kontrolka systému monitorování tlaku v pneumati-
kách*17-35
(červená)Varovná kontrolka KEY
*17-35
(žlutá)
*Varovná kontrolka inteligentního brzdového asistenta / brzdo-
vého asistenta Smart City (SBS/SCBS)7-35
*Varovná kontrolka systému varování před opuštěním jízdního
pruhu (LDWS)*1
Svítí 7-35
Když bliká 4-113
(žlutá)
*Varovná kontrolka systému ovládání dálkových světel
(HBC)*17-35
*Varovná kontrolka světlometů s LED7-35
(žlutá)
*Varovná kontrolka systému radarového adaptivního tempoma-
tu Mazda (MRCC)*17-35
*1 Tato kontrolka se rozsvítí po zapnutí zapalování kvůli kontrole funkčnosti a zhasne o několik sekund později
nebo když motor nastartuje. Pokud se kontrolka nerozsvítí nebo později nezhasne, nechejte si vůz zkontrolovat
u kvalifikovaného opravce, doporučujeme obrátit se na autorizovaného opravce vozů Mazda.
*2 Tato kontrolka svítí trvale, když je zatažena parkovací brzda.
Při jízdě
Přístrojový panel a displej
4-40*N
které modely.

tIndikační kontrolky
Tyto kontrolky se rozsvítí nebo začnou blikat, aby upozornili uživatele na provozní stav
systému nebo na jeho poruchu.
SignálIndikační kontrolkyStrana
*Indikační kontrolka vypnutí systému monitorování mrtvého úhlu
(BSM) OFF*14-120
*Indikační kontrolka vypnutí systému varování před opuštěním jízdní-
ho pruhu (LDWS) OFF*14-112
(zelená)Indikační kontrolka KLÍČ 3-9
(zelená)*Indikační kontrolka bezpečnostních pásů (zadní sedadlo)2-17
(zelená)
*Indikační kontrolka systému ovládání dálkových světel (HBC)4-108
*Indikační kontrolka žhavení*14-44
*Indikační kontrolka filtru pevných částic pro vznětové motory*14-170
*Indikační kontrolka servisu*14-43
*Indikační kontrolka systému TCS/DSC*14-86, 4-88
*Indikační kontrolka TCS OFF*14-86
(červená)
*Indikační kontrolka inteligentního brzdového asistenta / brzdového
asistenta Smart City (SBS/SCBS)*14-150, 4-146
*Indikační kontrolka vypnutého inteligentního brzdového asistenta /
brzdového asistenta Smart City (SBS/SCBS)*14-150, 4-146
(zelená)*Indikační kontrolka systému i-stop4-19
(zelená)*Indikační kontrolka i-ELOOP 4-91
Při jízdě
Přístrojový panel a displej
*N
které modely.4-41

SignálIndikační kontrolkyStrana
(modrá)Indikační kontrolka nízké teploty chladicí kapaliny motoru 4-43
*Indikátor polohy páky voliče4-49
Indikační kontrolka dálkových světel 4-65, 4-65
Indikační kontrolky ukazatelů směru / varovná funkce směrových svě-
tel4-70, 4-78
Indikační kontrolka zabezpečení vozu*13-44
(zelená)
*Indikační kontrolka systému radarového adaptivního tempomatu
Mazda (MRCC)4-132
(žlutá)
*Hlavní indikační kontrolka systému tempomatu4-162
(zelená)
*Indikační kontrolka aktivace systému tempomatu4-162
(žlutá)
*Hlavní indikační kontrolka nastavitelného omezovače rychlosti4-139
(zelená)
*Indikační kontrolka aktivace nastavitelného omezovače rychlosti4-139
*Indikační kontrolka výběru režimu4-98
Indikační kontrolka rozsvíceného osvětlení vozu 4-60
*Indikační kontrolka předních mlhových světel4-67
*Indikační kontrolka zadního mlhového světla 4-68
*1 Tato kontrolka se rozsvítí po zapnutí zapalování kvůli kontrole funkčnosti a zhasne o několik sekund později
nebo když motor nastartuje. Pokud se kontrolka nerozsvítí nebo později nezhasne, nechejte si vůz zkontrolovat
u kvalifikovaného opravce, doporučujeme obrátit se na autorizovaného opravce vozů Mazda.
Při jízdě
Přístrojový panel a displej
4-42*N
které modely.

tIndikační kontrolka servisu
Po přepnutí spínače zapalování do polohy
ON se tato kontrolka servisu rozsvítí a po
několika sekundách zhasne.

Indikační kontrolka servisu se rozsvítí,
když se blíží předem nastavený termín
údržby. Ověřte termín a proveďte údržbu.
Viz Sledování údržby na straně 6-14.
SKYACTIV-D 1.5
Indikační kontrolka servisu se rozsvítí za
následujících podmínek:
xDošlo ke zhoršení kvality motorového
oleje.
xHladina motorového oleje je kolem
značky MIN na měrce nebo je pod
značkou MIN.
*
xHladina motorového oleje je kolem
značky X na měrce nebo značku X
překračuje.
*
Zkontrolujte hladinu motorového oleje.
Pokud kontrolka servisu nezhasne ani
tehdy, když je hladina motorového oleje
v normálním rozsahu, motorový olej
vyměňte.
POZNÁMKA
xV závislosti na podmínkách použití
vozidla se může kontrolka servisu
rozsvítit z jiných důvodů, než je
nastavený interval údržby.
xKdykoliv vyměníte motorový olej, je
nutné resetovat řídicí jednotku
motoru. Váš autorizovaný opravce
vozů Mazda může resetovat řídicí
jednotku motoru; případně naleznete
další informace o resetování řídicí
jednotky motoru vozidla na straně
6-27.
ttIndikační kontrolka nízké teploty
chladicí kapaliny motoru (modrá)
Tato kontrolka svítí souvisle, když je
teplota chladicí kapaliny motoru nízká, a
zhasne, až se motor zahřeje.
Pokud indikační kontrolka nízké teploty
chladicí kapaliny zůstává svítit, i když se
motor dostatečně zahřál, může být závada
ve snímači teploty. Kontaktujte
kvalifikovaného opravce, doporučujeme
obrátit se na autorizovaného opravce vozů
Mazda.
Při jízdě
Přístrojový panel a displej
*N
které modely.4-43

tIndikační kontrolka žhavení
(SKYACTIV-D 1.5)
Tato kontrolka se může rozsvítit při
přepnutí spínače zapalování do polohy ON.
Zhasne, jakmile budou žhavicí svíčky
nahřáté. Pokud byste nechali zapalování
delší dobu zapnuté bez běžícího motoru po
zahřátí žhavicích svíček, žhavicí svíčky by
se mohly zahřát znovu, takže by se
rozsvítila indikační kontrolka žhavení.
Při jízdě
Přístrojový panel a displej
4-44

Ovládání manuální
převodovky
tSchéma azení pevodových stup
manuální pevodovky
Poloha neutrálu
Schéma řazení stupňů na převodovce je
obvyklé, viz obrázek.

Při řazení jednotlivých převodových
stupňů sešlapujte pedál spojky až na
podlahu; pak jej pomalu uvolňujte.

Váš vůz je vybaven zařízením, které
zabraňuje nechtěnému zařazení zpátečky.
Řadicí páku nejprve stlačte dolů a teprve
poté řaďte zpátečku.

VAROVÁNÍ
Při jízdě na kluzkém povrchu nebo
ve vysoké rychlosti se vyvarujte
náhlému brzdění motorem:
Při podřazení na nižší převodový
stupeň při jízdě na vozovce pokryté
sněhem nebo ledem nebo při jízdě
vysokou rychlostí může dojít
k náhlému zvýšení brzdného účinku
motoru, který může být nebezpečný.
Náhlá změna rychlosti otáčení kol
může mít za následek vznik smyku.
To může vést až ke ztrátě kontroly
nad vozidlem nebo k nehodě.
Pokud necháváte vůz bez dozoru,
nezapomeňte vždy přesunout řadicí
páku do polohy 1 nebo R a
zatáhnout parkovací brzdu:
V opačném případě by se vůz mohl
dát náhle do pohybu a způsobit
nehodu.
UPOZORNĚNÍ
xNohu držte na spojkovém pedálu
pouze během řazení převodových
stupňů. Také by pedál spojky neměl
být používán k „držení“ vozidla při
rozjezdu ve stoupání. Můžete tak
předejít zbytečnému opotřebení
spojkového obložení nebo poškození
spojky.
xPři přeřazování z 5. na 4. převodový
stupeň netlačte na řadicí páku příliš
velkou boční silou. To by mohlo vést
k náhodnému přeřazení na 2. stupeň,
což by mohlo způsobit poškození
převodovky.
Při jízdě
Převodovka
4-45

xPřed zařazením polohy R musí
vozidlo úplně zastavit. Pokud byste
polohu R zařadili v okamžiku, kdy je
vozidlo ještě v pohybu, mohli byste
poškodit převodovku.
POZNÁMKA
x(Pro vozidla s přístrojovým
panelem typu C
*1)
Pokud otáčky motoru téměř
překročily přípustnou hodnotu, ozve
se bzučák.
Viz Bzučák při přetočení na
straně 7-55.
*1 Typ přístrojového panelu, kterým
je Váš vůz Mazda vybaven, si
můžete ověřit v části Přístroje a
ukazatele na straně 4-25.
xPokud je řazení zpátečky obtížné,
posuňte řadicí páku nejprve do
polohy neutrálu, uvolněte pedál
spojky a znovu se pokuste zařadit
zpátečku.
x(S funkcí i-stop)
Pokud se motor zastavil, můžete ho
opětovně nastartovat sešlápnutím
pedálu spojky, a to do 3 sekund od
zastavení motoru.
Není možné motor opět nastartovat, i
když je pedál spojky sešlápnut, za
následujících podmínek:
xDveře řidiče jsou otevřené.
xBezpečnostní pás řidiče není
zapnut.
xPedál spojky nebyl úplně uvolněn
poté, co se motor zastavil.
xPedál spojky byl sešlápnut, aniž by
se motor úplně zastavil.
tIndikátor převodového stupně
Indikátor převodového stupně poskytuje
řidiči pomoc při dosažení optimální
spotřeby paliva a plynulosti jízdy.
Zobrazuje zařazený převodový stupeň a
také upozorňuje řidiče, aby přeřadil na
nejvhodnější převodový stupeň podle
skutečných jízdních podmínek.

Zařazený
převodový stupeňVhodný
převodový stupeň
IndikaceStav
ČísloZobrazuje se zařazený převodový
stupeň.
a čísloJe doporučeno přeřazení nahoru
nebo dolů na uvedený převodový
stupeň.
UPOZORNĚNÍ
Nespoléhejte výhradně na indikované
doporučení přeřadit na vyšší/nižší
převodový stupeň. Skutečná jízdní
situace si může vyžadovat zařazení
jiného převodového stupně, než je
indikován. Před přeřazením by řidič
vždy měl správně posoudit situaci na
silnici, aby předešel riziku nehody.
Při jízdě
Převodovka
4-46
