2016 MAZDA MODEL CX-3 Návod k obsluze (in Czech)

tPodlaha zavazadlového prostoru*
Při použití podlahy zavazadlového
prostoru v horní úrovni
UPOZORNĚNÍ
Ujistěte se, že je podlaha zavazadlového
prostoru spolehlivě zasunutá
v drážkách. Jinak by se podlaha
zavazadlového prostoru mohla za jízdy
nebo při prudkém brzdění uvolnit a
způsobit zranění nebo poškodit
zavazadlový prostor.
Zasuňte podlahu zavazadlového prostoru
do levé a pravé drážky.
Drážka
Podlaha
zavazadlového
prostoru
Podlaha zavazad-
lového prostoru
Při použití podlahy zavazadlového
prostoru ve spodní úrovni*
UPOZORNĚNÍ
Podlahu zavazadlového prostoru můžete
používat ve spodní úrovni pouze
u vozidel s opravnou sadou pneumatiky
pro stav nouze nebo vozidel bez
subwooferu a s náhradním kolem pro
nouzové použití 125/90D16 98M.
Podlahu zavazadlového prostoru není
možné používat ve spodní úrovni
u vozidel se subwooferem a náhradními
koly pro nouzové použití 185/60R16
86M a T145/90R16 106M. Pokud byste
podlahu zavazadlového prostoru použili
ve spodní úrovni u vozidel se
subwooferem a s náhradními koly pro
nouzové použití 185/60R16 86M a
T145/90R16 106M, nemohla by být
řádně zajištěna, což by mohlo způsobit
její poškození nebo nehodu.
Při umístění podlahy zavazadlového
prostoru nahoru na koberec zavazadlového
prostoru je k dispozici více místa pro delší
předměty.
1. Zvedněte podlahu zavazadlového
prostoru a vytáhněte ji ven.

Výbava interiéru
Výbava interiéru
*N
které modely.5-157

2. Umístěte podlahu zavazadlového
prostoru nahoru na koberec
zavazadlového prostoru.

Koberec zavazadlového prostoru
Podlaha zavazadlového prostoru
ttZadní háčky na oděvy
VAROVÁNÍ
Nikdy nevěšte těžké nebo ostré
předměty na pomocná madla a
háčky na oděvy:
Pověšení těžkých předmětů nebo
předmětů s ostrými hranami, jako je
například ramínko, na pomocná
madla nebo háčky na oděvy je
nebezpečné, protože by mohly
sklouznout a narazit do cestujícího
v kabině v případě aktivace
okenních bezpečnostních
vzduchových vaků, což by mohlo
způsobit vážný úraz nebo smrt.
Oděvy vždy věšejte na háčky na oděvy a
pomocná madla bez ramínek.
Háček na oděvy
Vyjímatelný popelník*
Vyjímatelný popelník je možné upevnit a
používat v kterémkoliv z předních držáků
nápojů.
VAROVÁNÍ
Vyjímatelný popelník používejte
pouze upevněný ve správné poloze a
ujistěte se, zda je řádně uložen:
Používání popelníku, který je
vyjmut ze své stabilní pozice nebo
v této pozici není správně uložen, je
nebezpečné. Cigarety se mohou ve
vozidle vysypat a zapříčinit vznik
požáru. Nedopalky cigaret nebudou
navíc ani po uzavření víka
popelníku řádně uhašeny.
UPOZORNĚNÍ
Nepoužívejte popelník pro odhazování
odpadků. Mohli byste způsobit požár.
Chcete-li používat popelník, zasuňte jej
v přímém směru do držáku nádob s nápoji.
Popelník demontujte jeho vytažením
nahoru.

Výbava interiéru
Výbava interiéru
5-158*N
které modely.

6Údržba a péče o vozidlo
Jak udržet váš vůz Mazda v bezvadném stavu.
Nezbytné informace.......................... 6-2
Úvod............................................. 6-2
Plánovaná údržba..............................6-3
Plánovaná údržba.......................... 6-3
Sledování údržby........................ 6-14
Údržba prováděná majitelem........ 6-17
Bezpečnostní opatření týkající se
údržby prováděné majitelem.......6-17
Kapota.........................................6-19
Přehled motorového prostoru......6-21
Motorový olej............................. 6-23
Chladicí kapalina motoru............6-29
Brzdová/spojková kapalina......... 6-31
Kapalina ostřikovače oken a hlavních
světlometů...................................6-32
Mazání částí karoserie................ 6-33
Lišty stěračů................................6-33
Akumulátor................................. 6-37
Výměna baterie ve startovací
kartě............................................ 6-40
Pneumatiky................................. 6-42
Žárovky....................................... 6-48
Pojistky....................................... 6-57
Péče o vzhled................................... 6-63
Péče o exteriér vozu.................... 6-63
Péče o interiér vozu.................... 6-70
6-1

Úvod
Při kontrole a údržbě vozidla prováděné podle pokynů uvedených v tomto návodu buďte
velmi opatrní, abyste předešli případnému zranění sebe, ostatních osob nebo poškození
Va š e h o vo z u .

Pokud si nejste jisti nějakým postupem popisovaným v tomto návodu, vřele Vám
doporučujeme, abyste jej svěřili kvalifikovanému technikovi, doporučujeme obrátit se na
autorizovaného opravce vozů Mazda.

Výrobcem vyškolení technici společnosti Mazda a originální náhradní díly představují pro
Váš vůz to nejlepší. Bez těchto zkušeností a náhradních dílů, které jsou vyrobené speciálně
pro Váš vůz Mazda, může být servis proveden neodborně, neúplně a nedostatečně, což může
mít za následek problematický provoz vozu. To může vést až k poškození vozu nebo
k nehodě a zranění.

Odborné rady a kvalitní služby Vám poskytne kvalifikovaný opravce, doporučujeme
autorizovaný opravce vozů Mazda.

Majitel vozu by si měl vést písemnou evidenci o správném provádění předepsané údržby a
servisu.

Reklamace uplatněné v průběhu záruční lhůty nebudou uznány, pokud budou výsledkem
zanedbání údržby vozidla, ne vady materiálu nebo dílenského zpracování.
Údržba a péče o vozidlo
Nezbytné informace
6-2

Plánovaná údržba
POZNÁMKA
Po uplynutí uvedené doby provádějte předepsanou údržbu v doporučených intervalech.
Systém řízení emisí a související systémy
Zapalování a palivový systém vozidla má vysoký vliv na systém řízení emisí a efektivní
chod motoru. Nezasahujte do nich.
Veškeré kontroly a seřízení musí být prováděny kvalifikovaným opravcem, doporučujeme
autorizovaným opravcem vozů Mazda.
tEvropa
Interval údržby
Počet měsíců nebo kilometrů podle toho, který stav nastane dříve.
Měsíců1224364860728496108
×1 000 km20406080100120140160180
SKYACTIV-G 2.0
Svíčky zapalování
*1Výměna po každých 120 000 km.
Vzduchový filtr
*2RRR
Odvětrání palivové nádrže (je-li ve výbavě) I I I
SKYACTIV-D 1.5
Palivový filtr D D R D D R D D R
Systém vstřikování paliva
*3III
Vzduchový filtr
*2CCRCCRCCR
SKYACTIV-G 2.0 A SKYACTIV-D 1.5
Hnací řemeny
*4III
Motorový olej a filtrFlexibilní
*5Vyměňte, když se rozsvítí kontrolka. (Max. interval: 12 měsíců /
20 000 km)
Jiné než flexibilní
*6*7RRRRRRRRR
Chladicí soustava IIII
Chladicí kapalina motoru
*8Poprvé výměna po 200 000 km nebo 10 letech, poté každých 100 000
km nebo 5 letech.
Vedení paliva a hadice IIII
Akumulátor
*9IIIIIIIII
Brzdové vedení, hadice a spoje IIIIIIIII
Brzdová kapalina
*10RRRR
Parkovací brzda IIIIIIIII
Kotoučové brzdy IIIIIIIII
Funkce řízení a spojeIIII
Údržba a péče o vozidlo
Plánovaná údržba
6-3

Interval údržby
Počet měsíců nebo kilometrů podle toho, který stav nastane dříve.
Měsíců1224364860728496108
×1 000 km20406080100120140160180
Olej manuální převodovky Výměna po každých 180 000 km.
Olej zadního diferenciálu
*11*12
Olej rozdělovací převodovky*12
Přední a zadní závěsy kol, kulové čepy a axiální vůle
ložisek kolIIII
Prachovky hnacího hřídele IIII
Výfukový systém a tepelné štíty Kontrola po každých 80 000 km nebo po 5 letech.
Šrouby a matice podvozku a karoserie TTTT
Stav karoserie (koroze a prorezivění) Kontrola jedenkrát ročně.
Pylový filtr (je-li ve výbavě)RRRR
Pneumatiky (včetně náhradní pneumatiky) (s úpravou
tlaku vzduchu)
*13*14IIIIIIIII
Sada pro nouzovou opravu pneumatiky při defektu
(je-li ve výbavě)
*15Kontrola jedenkrát ročně.
Symboly v tabulce:
I: Kontrola: Kontrola a čištění, oprava, seřízení, doplnění nebo v případě potřeby výměna.
R: Výměna
C: Čištění
T: Dotažení
D: Vy p u š t ě n í
Poz námky:
*1 V níže uvedených zemích kontrolujte zapalovací svíčky vždy po 10 000 km nebo 12 měsících, než je vyměníte
ve stanoveném intervalu.
Albánie, Bosna a Hercegovina, Bulharsko, Chorvatsko, Lotyšsko, Makedonie, Moldávie, Černá hora,
Rumunsko, Srbsko, Ukrajina
*2 Je-li vozidlo provozováno ve velmi prašných nebo písčitých oblastech, provádějte čištění a v případě potřeby
výměnu vložky vzduchového filtru častěji než v doporučených intervalech.
*3 Proveďte korekci množství vstřikovaného paliva.*4 Také zkontrolujte hnací řemeny klimatizace, je-li ve výbavě.
Je-li vozidlo provozováno za některých z následujících podmínek, zkontrolujte hnací řemeny každých 20 000
km nebo 12 měsíců.
a) Jízda v prašném prostředí
b) Dlouhodobý běh motoru ve volnoběžných otáčkách nebo jízda nízkými rychlostmi
c) Dlouhodobý provoz při nízkých teplotách vzduchu nebo pravidelné jízdy pouze na krátké vzdálenosti
d) Jízda za extrémně horkých podmínek
e) Častější jízda v horských podmínkách
Údržba a péče o vozidlo
Plánovaná údržba
6-4

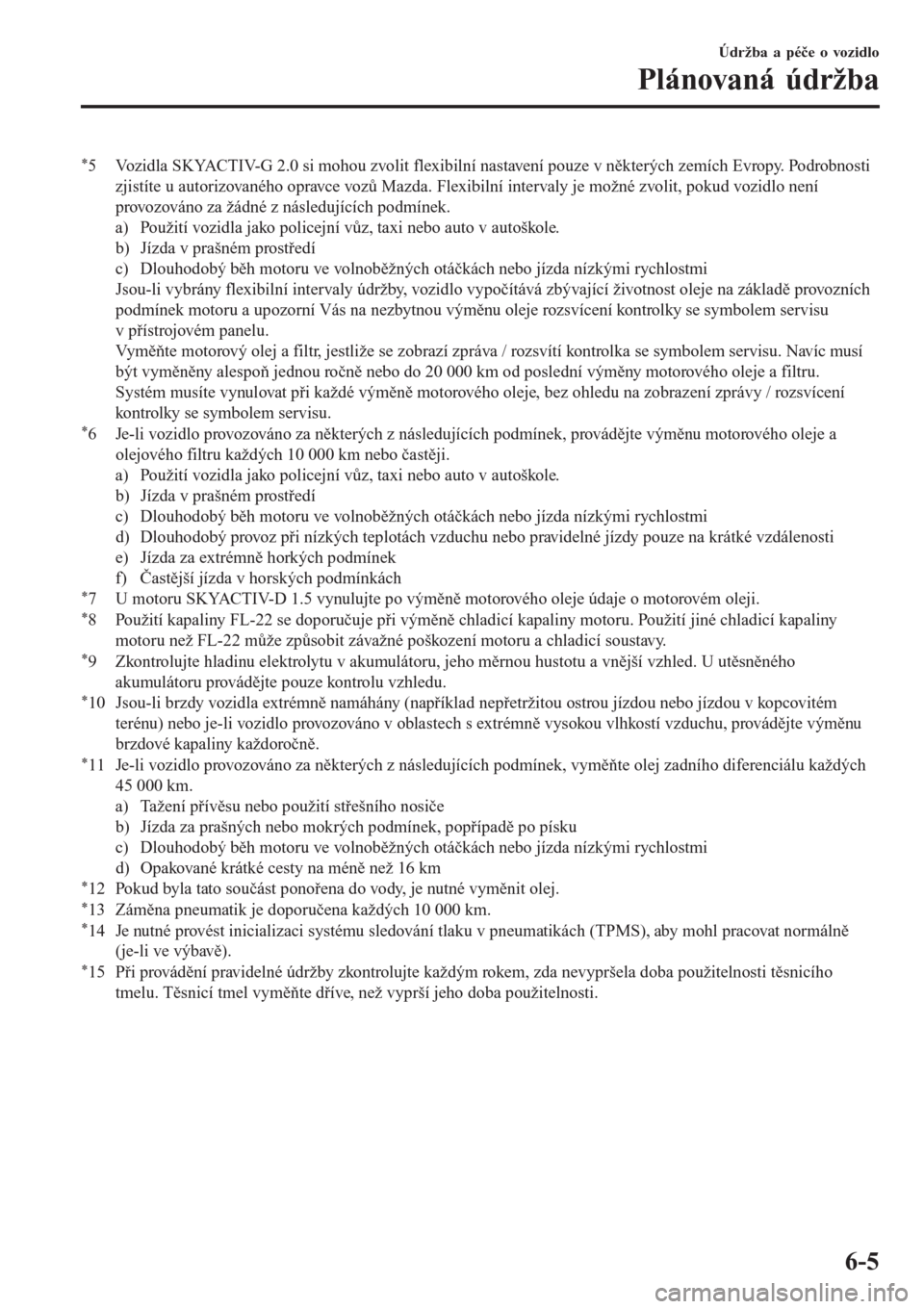

*5 Vozidla SKYACTIV-G 2.0 si mohou zvolit flexibilní nastavení pouze v některých zemích Evropy. Podrobnosti
zjistíte u autorizovaného opravce vozů Mazda. Flexibilní intervaly je možné zvolit, pokud vozidlo není
provozováno za žádné z následujících podmínek.
a) Použití vozidla jako policejní vůz, taxi nebo auto v autoškole.
b) Jízda v prašném prostředí
c) Dlouhodobý běh motoru ve volnoběžných otáčkách nebo jízda nízkými rychlostmi
Jsou-li vybrány flexibilní intervaly údržby, vozidlo vypočítává zbývající životnost oleje na základě provozních
podmínek motoru a upozorní Vás na nezbytnou výměnu oleje rozsvícení kontrolky se symbolem servisu
v přístrojovém panelu.
Vyměňte motorový olej a filtr, jestliže se zobrazí zpráva / rozsvítí kontrolka se symbolem servisu. Navíc musí
být vyměněny alespoň jednou ročně nebo do 20 000 km od poslední výměny motorového oleje a filtru.
Systém musíte vynulovat při každé výměně motorového oleje, bez ohledu na zobrazení zprávy / rozsvícení
kontrolky se symbolem servisu.
*6 Je-li vozidlo provozováno za některých z následujících podmínek, provádějte výměnu motorového oleje a
olejového filtru každých 10 000 km nebo častěji.
a) Použití vozidla jako policejní vůz, taxi nebo auto v autoškole.
b) Jízda v prašném prostředí
c) Dlouhodobý běh motoru ve volnoběžných otáčkách nebo jízda nízkými rychlostmi
d) Dlouhodobý provoz při nízkých teplotách vzduchu nebo pravidelné jízdy pouze na krátké vzdálenosti
e) Jízda za extrémně horkých podmínek
f) Častější jízda v horských podmínkách
*7 U motoru SKYACTIV-D 1.5 vynulujte po výměně motorového oleje údaje o motorovém oleji.*8 Použití kapaliny FL-22 se doporučuje při výměně chladicí kapaliny motoru. Použití jiné chladicí kapaliny
motoru než FL-22 může způsobit závažné poškození motoru a chladicí soustavy.
*9 Zkontrolujte hladinu elektrolytu v akumulátoru, jeho měrnou hustotu a vnější vzhled. U utěsněného
akumulátoru provádějte pouze kontrolu vzhledu.
*10 Jsou-li brzdy vozidla extrémně namáhány (například nepřetržitou ostrou jízdou nebo jízdou v kopcovitém
terénu) nebo je-li vozidlo provozováno v oblastech s extrémně vysokou vlhkostí vzduchu, provádějte výměnu
brzdové kapaliny každoročně.
*11 Je-li vozidlo provozováno za některých z následujících podmínek, vyměňte olej zadního diferenciálu každých
45 000 km.
a) Tažení přívěsu nebo použití střešního nosiče
b) Jízda za prašných nebo mokrých podmínek, popřípadě po písku
c) Dlouhodobý běh motoru ve volnoběžných otáčkách nebo jízda nízkými rychlostmi
d) Opakované krátké cesty na méně než 16 km
*12 Pokud byla tato součást ponořena do vody, je nutné vyměnit olej.*13 Záměna pneumatik je doporučena každých 10 000 km.*14 Je nutné provést inicializaci systému sledování tlaku v pneumatikách (TPMS), aby mohl pracovat normálně
(je-li ve výbavě).
*15 Při provádění pravidelné údržby zkontrolujte každým rokem, zda nevypršela doba použitelnosti těsnicího
tmelu. Těsnicí tmel vyměňte dříve, než vyprší jeho doba použitelnosti.
Údržba a péče o vozidlo
Plánovaná údržba
6-5

tVy j m a E v ro p y
Izrael
Interval údržby
Počet měsíců nebo kilometrů podle toho, který stav nastane dříve
Měsíců1224364860728496108120132144
×1 000 km153045607590105120135150165180
Svíčky zapalování Výměna po každých 120 000 km nebo po 6 letech.
Palivový filtr Výměna po každých 135 000 km.
Odvětrání palivové nádrže (je-li ve výbavě) I I I
Vedení paliva a hadice IIIIII
Hnací řemeny
*1IIIIIIIIIIII
Motorový olej a olejový filtr
*2RRRRRRRRRRRR
Vzduchový filtr
*3CCCRCCCRCCCR
Chladicí soustava IIIIII
Chladicí kapalina motoru
*4Poprvé výměna po 195 000 km nebo 10 letech, poté každých
90 000 km nebo 5 letech.
Akumulátor
*5IIIIIIIIIIII
Brzdové vedení, hadice a spoje IIIIIIIIIIII
Brzdová kapalina
*6IRIRIRIRIRIR
Parkovací brzda IIIIIIIIIIII
Jednotka posilovače brzd a hadice I I I I I I I I I I I I
Kotoučové brzdy IIIIIIIIIIII
Funkce řízení a spoje IIIIII
Olej zadního diferenciálu
*7*8
Olej rozdělovací převodovky*8
Přední a zadní závěsy kol, kulové čepy a axiální
vůle ložisek kolIIIIIIIIIIII
Prachovky hnacího hřídele I I I I
Výfukový systém a tepelné štíty Kontrola po každých 75 000 km.
Šrouby a matice podvozku a karoserie T T T T T T T T T T T T
Stav karoserie (koroze a prorezivění) Kontrola jedenkrát ročně.
Pylový filtr (je-li ve výbavě) R R R R R R R R R R R R
Pneumatiky (včetně náhradní pneumatiky) (s
úpravou tlaku vzduchu)
*9IIIIIIIIIIII
Sada pro nouzovou opravu pneumatiky při de-
fektu (je-li ve výbavě)
*10Kontrola jedenkrát ročně.
Údržba a péče o vozidlo
Plánovaná údržba
6-6
