2016 MAZDA MODEL CX-3 Ägarmanual (in Swedish)

Dieselpartikelfilter
(SKYACTIV-D 1.5)
Dieselpartikelfiltret samlar upp och tar
bort det mesta partikelmaterialet (PM) i
dieselmotorers avgaser.
PM som samlats upp i dieselpartikelfiltret
rensas bort under normal körning. I vissa
fall kan PM inte rensas bort, och
dieselpartikelfiltrets indikeringslampa kan
tändas under följande förhållanden:
•Om fordonet körs med högst 15 km/h
oavbrutet.
•Om bilen upprepade gånger körs under
en kort tid (högst 10 minuter) eller körs
medan motorn är kall.
•Om motorn går på tomgång länge.
OBS
Motorljudet och avgaslukten kan
förändras medan PM rensas bort under
körning.
Dieselpartikelfiltrets indikeringslampa

När den är tänd
Partikelmaterialet (PM) kan inte avlägsnas
automatiskt, och den ansamlade mängden
PM når en specifik nivå.
När motorn har blivit tillräckligt varm
(kylvätsketemperaturen är minst 80 °C)
trycker du på gaspedalen och kör bilen
med en hastighet på minst 20 km/h i
ungefär 15–20 minuter för att avlägsna
partikelmaterialet.
När den blinkar
Konsultera en expertreparatör. Vi
rekommenderar en auktoriserad
Mazda-verkstad.
VIKTIGT
Om bilen kontinuerligt körs som
vanligt medan dieselpartikelfiltrets
indikeringslampa lyser, ökar mängden
PM och indikeringslampan kan börja
blinka. Om dieselpartikelfiltrets
indikeringslampa börjar blinka, ska du
omedelbart kontakta en kunnig
reparatör. Vi rekommenderar en
auktoriserad Mazdaverkstad. Om
fordonet inte kontrolleras och fortsätter
köras kan motorfel uppstå.
OBS
När dieselpartikelfiltrets
indikeringslampa blinkar, begränsas
motorns uteffekt för att skydda
dieselpartikelfiltret.
Under körning
Dieselpartikelfilter (SKYACTIV-D 1.5)
4-161

Backkamerans display*
Backkamerans display fungerar som ett visuellt hjälpmedel under tiden du backar.
VA R N I N G
Kör alltid försiktigt och var noga med säkerheten bakåt och runt omkring dig genom
att även se dig omkring med egna ögon:
Att backa och endast titta på displayen är farligt och kan orsaka en olycka eller
kollision med ett föremål. Backkamerans display fungerar endast som ett visuellt
hjälpmedel under tiden du backar. Bilderna på displayen kan skilja sig från de verkliga
förhållandena.
VIKTIGT
•Använd inte backkamerans display under följande förhållanden: Det är farligt att
använda backkamerans display under följande förhållanden eftersom det kan leda till
personskador, fordonsskador eller både och.
•Isiga eller snötäckta vägar.
•Snökedjor eller tillfälligt reservhjul sitter monterat.
•Bakluckan är inte helt stängd.
•Bilen befinner sig på en lutande väg.
•När displayen är kall kan bilderna rulla över displayen och vara svagare än vanligt,
vilket gör det svårare att se omgivningen korrekt. Kör alltid försiktigt och var noga
med säkerheten bakåt och runt omkring dig genom att även se dig omkring med egna
ögon.
•Tryck inte hårt på kameran. Kamerans position och vinkel kan skilja sig åt.
•Demontera, ändra och ta inte bort kameran, eftersom den kanske inte längre är
vattentät.
•Kamerans hölje är gjort av plast. Använd inte avfettningsmedel, organiska
lösningsmedel, vax eller glasbehandlingsmedel på kamerans hölje. Om du spiller ut ett
sådant medel på höljet, ska det omedelbart torkas bort med en mjuk trasa.
•Gnugga inte hårt på kamerahöljet med en slipande eller hård borste. Kameraskyddet
eller objektivet kan repas vilket kan påverka bilderna.
Under körning
Backkamerans display
4-162*Vissa modeller.

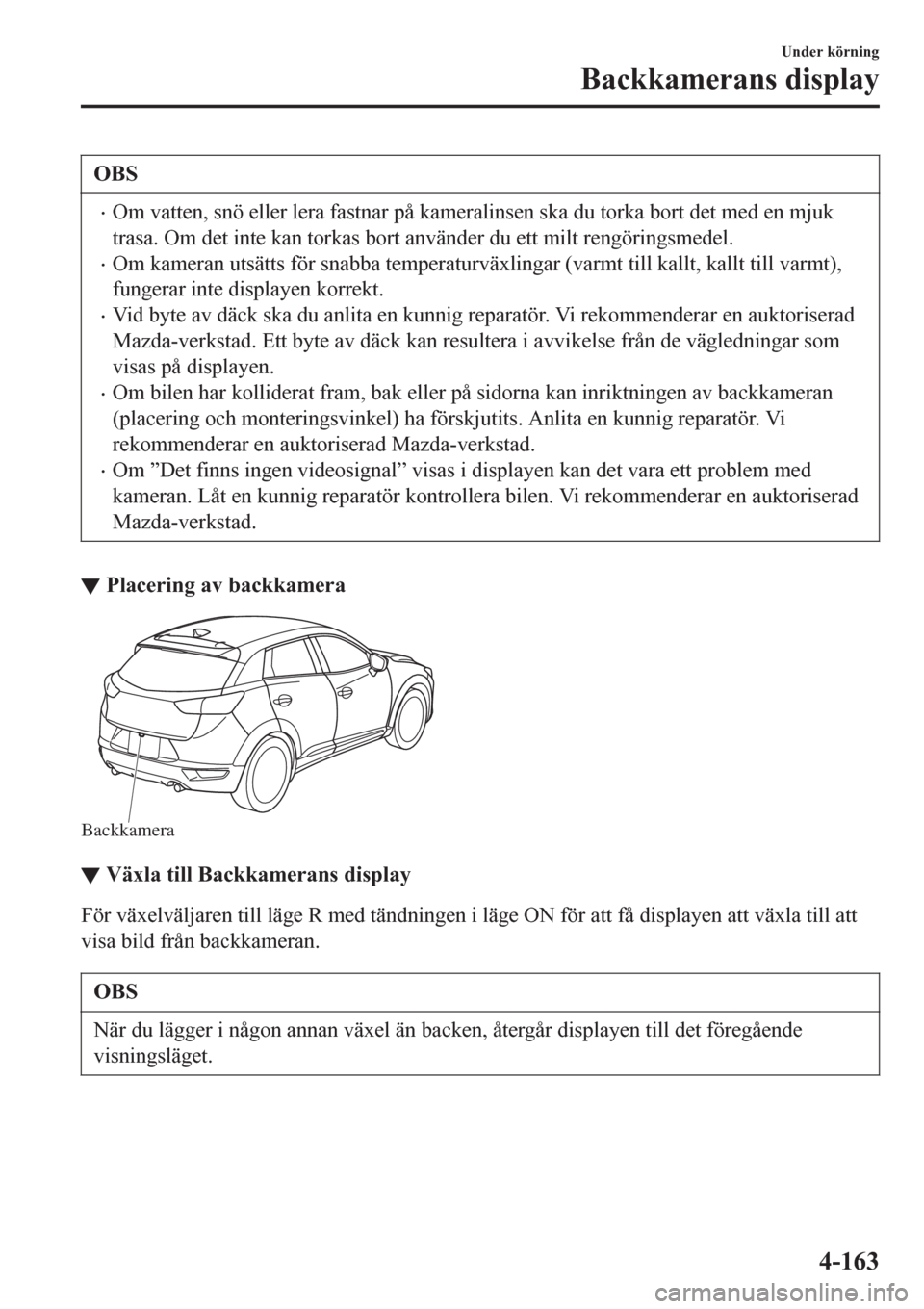

OBS
•Om vatten, snö eller lera fastnar på kameralinsen ska du torka bort det med en mjuk
trasa. Om det inte kan torkas bort använder du ett milt rengöringsmedel.
•Om kameran utsätts för snabba temperaturväxlingar (varmt till kallt, kallt till varmt),
fungerar inte displayen korrekt.
•Vid byte av däck ska du anlita en kunnig reparatör. Vi rekommenderar en auktoriserad
Mazda-verkstad. Ett byte av däck kan resultera i avvikelse från de vägledningar som
visas på displayen.
•Om bilen har kolliderat fram, bak eller på sidorna kan inriktningen av backkameran
(placering och monteringsvinkel) ha förskjutits. Anlita en kunnig reparatör. Vi
rekommenderar en auktoriserad Mazda-verkstad.
•Om ”Det finns ingen videosignal” visas i displayen kan det vara ett problem med
kameran. Låt en kunnig reparatör kontrollera bilen. Vi rekommenderar en auktoriserad
Mazda-verkstad.
▼Placering av backkamera
Backkamera
▼▼Växla till Backkamerans display
För växelväljaren till läge R med tändningen i läge ON för att få displayen att växla till att
visa bild från backkameran.
OBS
När du lägger i någon annan växel än backen, återgår displayen till det föregående
visningsläget.
Under körning
Backkamerans display
4-163

▼Displayens visningsomfång
Bilderna på displayen kan skilja sig från de verkliga förhållandena.

(Visning på skärm)
Dekor
Stötfångare
(Verklig vy)
Föremål
Kontrollera att omgivningen är säker
OBS
•Det visningsbara området varierar beroende på bilen och vägförhållandena.
•Visningsomfånget är begränsat. Föremål under stötfångaren och runt stötfångarens
yttre kanter kan inte visas.
•Det avstånd som visas på displayen skiljer sig från det verkliga avståndet eftersom
backkameran har en speciallins.
•Vissa valfria tillbehör kan fångas upp av kameran. Montera inte valfria tillbehör som
kan störa kameravyn, t.ex. lampor eller delar i reflexmaterial.
•Det kan vara svårt att se displayen under följande omständigheter, men det utgör inget
funktionsfel.
•På mörka platser.
•När temperaturen runt kameralinsen är hög/låg.
•När kameran är våt, t.ex. dagar med regn eller hög luftfuktighet.
•När främmande materia, t.ex. lera har fastnat runt kameran.
•När kameralinsen reflekterar solljus eller strålkastarljus.
•Bildvisningen kan fördröjas om temperaturen runt kameran är låg.
Under körning
Backkamerans display
4-164

▼Visning på skärmen
Hjälplinjer som anger bredden på bilen (gula) visas på skärmen som en referens till den
ungefärliga bredden på bilen i jämförelse med bredden på parkeringsutrymmet du ska backa
in i.
Använd detta visningsläge för att parkera bilen på en parkeringsplats eller i ett garage.
b
a
Kontrollera att omgivningen är säker
a) Bil med riktlinjer (gula)
Dessa riktlinjer fungerar som en referens till den ungefärliga bredden på bilen.
b) Linjer för avståndsvägledning.
Dessa linjer indikerar det ungefärliga avståndet till en punkt mätt från bilens bakände
(från bilens framände).
•De röda och gula linjerna indikerar punkter cirka 50 cm för röd linje och 100 cm för
gul linje från bakre stötfångaren (vid varje linjes mittpunkt).
VIKTIGT
Styrlinjerna på skärmen är fasta linjer. De synkas inte när föraren vrider på ratten. Var
alltid försiktig och kontrollera området bakom bilen och i anslutning till dit du ska backa
visuellt under backningen.
▼▼Använda backkamerans display
Du använder backkamerans display på olika sätt beroende på trafik-, väg- och
fordonsförhållanden. Styrning och timing också variera beroende på olika förhållanden, så
kontrollera även säkerheten bakåt och runt omkring dig med egna ögon och manövrera
fordonet i överensstämmelse med de omgivande förhållandena.
Tillämpa försiktighetsåtgärderna ovan noggrant innan du använder backkamerans display.
OBS
Bilderna från backkameran som visas på displayen är spegelvända.
Under körning
Backkamerans display
4-165

1. Lägg i backen för att växla till backkamerans display.
2. Kontrollera de omgivande förhållandena och backa bilen.

(Visningens tillstånd) (Bilens tillstånd)
Kontrollera att omgivningen är säker
3. När bilen börjar backa in i parkeringsytan, fortsätt backa så att avståndet mellan
fordonets breddlinjer och sidorna i parkeringsytan till vänster och höger är i stort sett
lika.
4. Fortsätt att vrida på ratten tills fordonets breddlinjer är parallella på vänster och höger
sida i parkeringsytan.
5. Så snart de är parallella, räta upp bilen och backa långsamt rakt in i parkeringsytan.
Fortsätt att kontrollera bilens omgivningar och stanna sedan bilen i bästa möjliga
position. (Om parkeringsytan har markeringslinjer, kontrollera att fordonets breddlinjer
är parallella med dem.)

(Visningens tillstånd) (Bilens tillstånd)
Kontrollera att omgivningen är säker
6. När du lägger i någon annan växel än backen, återgår displayen till det föregående
visningsläget.
Under körning
Backkamerans display
4-166

OBS
Eftersom det kan vara en skillnad mellan den visade bilden, som den som visas nedan,
och de verkliga förhållandena vid parkering, kontrollera alltid visuellt att det är säkert att
parkera bilen på avsedd plats.
•I bilden på parkeringsluckan (eller garaget) som visas på skärmen kan bakänden och
linjerna för avståndsvägledning se ut att vara i linje med varandra på skärmen trots att
de inte är det på marken.
•Vid parkering i en parkeringslucka med markeringslinje på bara en sida kan
markeringslinjen och fordonets bredd linje se ut att vara i linje med varandra på
skärmen trots att de inte är det på marken.

Kontrollera att omgivningen är säker
▼▼Varians mellan verkliga vägförhållanden och visad bild
Viss varians uppstår mellan den verkliga vägen och den visade vägen. Denna skillnad i
avstånd och perspektiv kan leda till en olycka. Tänk på att följande omständigheter kan
orsaka varians i avståndsupplevelsen.
Bilen lutar på grund av passagerarnas vikt och last
När bilens bakdel är nedsänkt, framstår föremål på displayen som längre bort än de i
verkligheten är.
VariansFöremål
Under körning
Backkamerans display
4-167

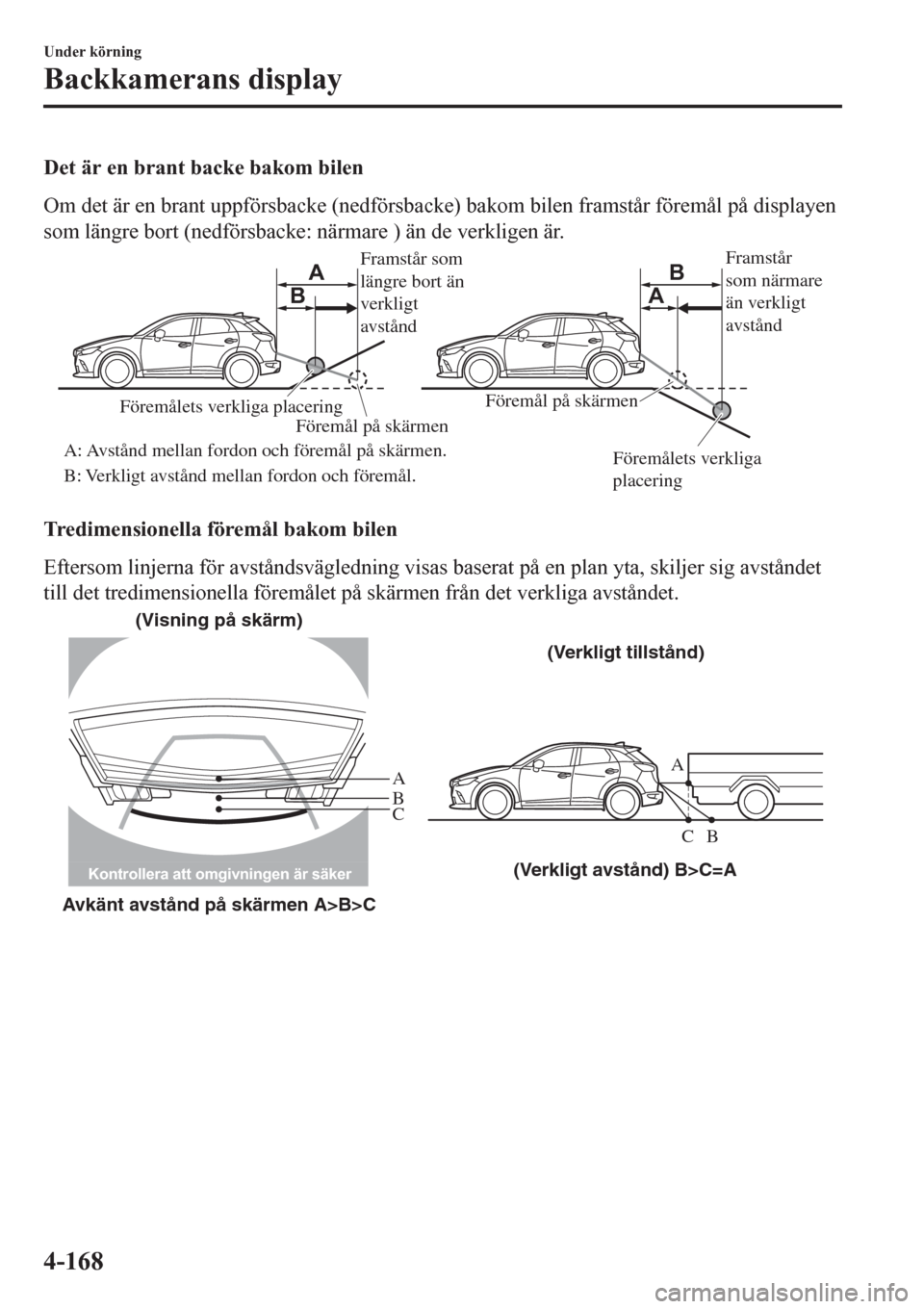

Det är en brant backe bakom bilen
Om det är en brant uppförsbacke (nedförsbacke) bakom bilen framstår föremål på displayen
som längre bort (nedförsbacke: närmare ) än de verkligen är.
Framstår som
längre bort än
verkligt
avståndFramstår
som närmare
än verkligt
avstånd
Föremålets verkliga
placering Föremålets verkliga placering
Föremål på skärmen
A: Avstånd mellan fordon och föremål på skärmen.
B: Verkligt avstånd mellan fordon och föremål.Föremål på skärmen
A AB
B
Tredimensionella föremål bakom bilen
Eftersom linjerna för avståndsvägledning visas baserat på en plan yta, skiljer sig avståndet
till det tredimensionella föremålet på skärmen från det verkliga avståndet.
A
A
C B
CB
(Verkligt avstånd) B>C=A
Avkänt avstånd på skärmen A>B>C(Visning på skärm)
(Verkligt tillstånd)
Kontrollera att omgivningen är säker
Under körning
Backkamerans display
4-168
