2016 MAZDA MODEL CX-3 Ägarmanual (in Swedish)

Förebyggande underhåll av ägaren
Rutinservice
Vi rekommenderar starkt att dessa saker kontrolleras dagligen eller minst en gång i veckan.
•Motorns oljenivå (sidan 6-27)
•Kylvätskenivå (sidan 6-28)
•Broms- och kopplingsvätskenivå (sidan 6-30)
•Spolarvätskenivå (sidan 6-31)
•Batteriunderhåll (sidan 6-38)
•Däcktryck (sidan 6-41)

Felaktig eller ofullständig service kan leda till problem. Denna sektion ger instruktioner
endast över saker som är lätta att genomföra.

Som förklaras i inledningen (sidan 6-2), kan flera procedurer endast utföras av en
kvalificerad servicetekniker med specialverktyg.

Felaktigt gör-det-själv-underhåll under garantiperioden kan påverka garantins täckning. För
mer information, läs Mazdas separata garantivillkor som levererades med bilen. Om du är
osäker på service- eller underhållsåtgärder ska du låta en kunnig reparatör utföra dem. Vi
rekommenderar en auktoriserad Mazda-verkstad.

Det finns stränga miljölagar som reglerar avfallshantering av spilloljor och vätskor. Gör dig
gärna av med ditt avfall på ett ordentligt sätt med tanke på miljön.

Vi rekommenderar att du låter en auktoriserad Mazda-reparatör ta hand om olje- och
vätskebyten på din bil.
Underhåll och skötsel
Ägarunderhåll
6-17

VA R N I N G
Utför inte underhållsarbete om du inte har tillräcklig kunskap och erfarenhet eller rätt
verktyg och utrustning för att utföra arbetet. Låt en kvalificerad tekniker utföra
underhållsarbetet:
Att utföra underhållsarbete på ett fordon är farligt om det inte görs ordentligt. Du kan
skadas allvarligt när du utför en del underhållsprocedurer.
Om du måste ha igång motorn när du arbetar under motorhuven, se då till att du tar
av smycken (speciellt ringar, armband, klockor och halsband), slipsar, halsdukar och
liknande lösa klädesplagg innan du kommer nära motorn eller kylfläkten vilken kan
börja snurra helt oväntat:
Att arbeta under motorhuven när motorn är igång är farligt. Det blir ännu farligare
när du bär smycken eller lösa klädesplagg.
Dessa kan trassla sig in i in i rörliga delar vilket kan orsaka personskada.
Kör till en säker plats, stäng av tändningen och se till att fläkten inte är igång
innan du börjar arbeta nära kylfläkten:
Att arbeta nära kylfläkten när den är igång är farligt. Fläkten kan fortsätta att gå på
obestämd tid även när motorn har stannats och motorrumstemperaturen är hög. Du
kan träffas av fläkten och skadas allvarligt.
Lämna inga föremål i motorrummet:
När du har avslutat kontroll eller service av motorrummet, ska du se till att inte
glömma kvar föremål, t.ex. verktyg och trasor i motorrummet.
Verktyg och andra föremål som glömts kvar i motorrummet kan orsaka skador på
motorn eller eldsvåda, som i sin tur kan ge upphov till en olycka.
Underhåll och skötsel
Ägarunderhåll
6-18

Motorhuv
VA R N I N G
Kontrollera alltid att motorhuven är
stängd och låst:
En motorhuv som inte är stängd och
låst är farlig att köra med eftersom
den kan flyga upp och blockera
förarens sikt. Detta kan i sin tur leda
till en allvarlig olycka.
▼Öppning av motorhuven
1. Dra i handtaget för att öppna huvlåset
när bilen står parkerad.

Öppningshandtag
2. Stick in handen under motorhuven,
skjut spärren åt höger och öppna
motorhuven.

Arm
OBS
Spaken sitter något till vänster av
mitten när du står vänd mot bilen.
3. Ta tag i stången i det vadderade
området och sätt fast den i hålet som
pilen visar.

Vadderat
område
Klips
Klips
Underhåll och skötsel
Ägarunderhåll
6-19

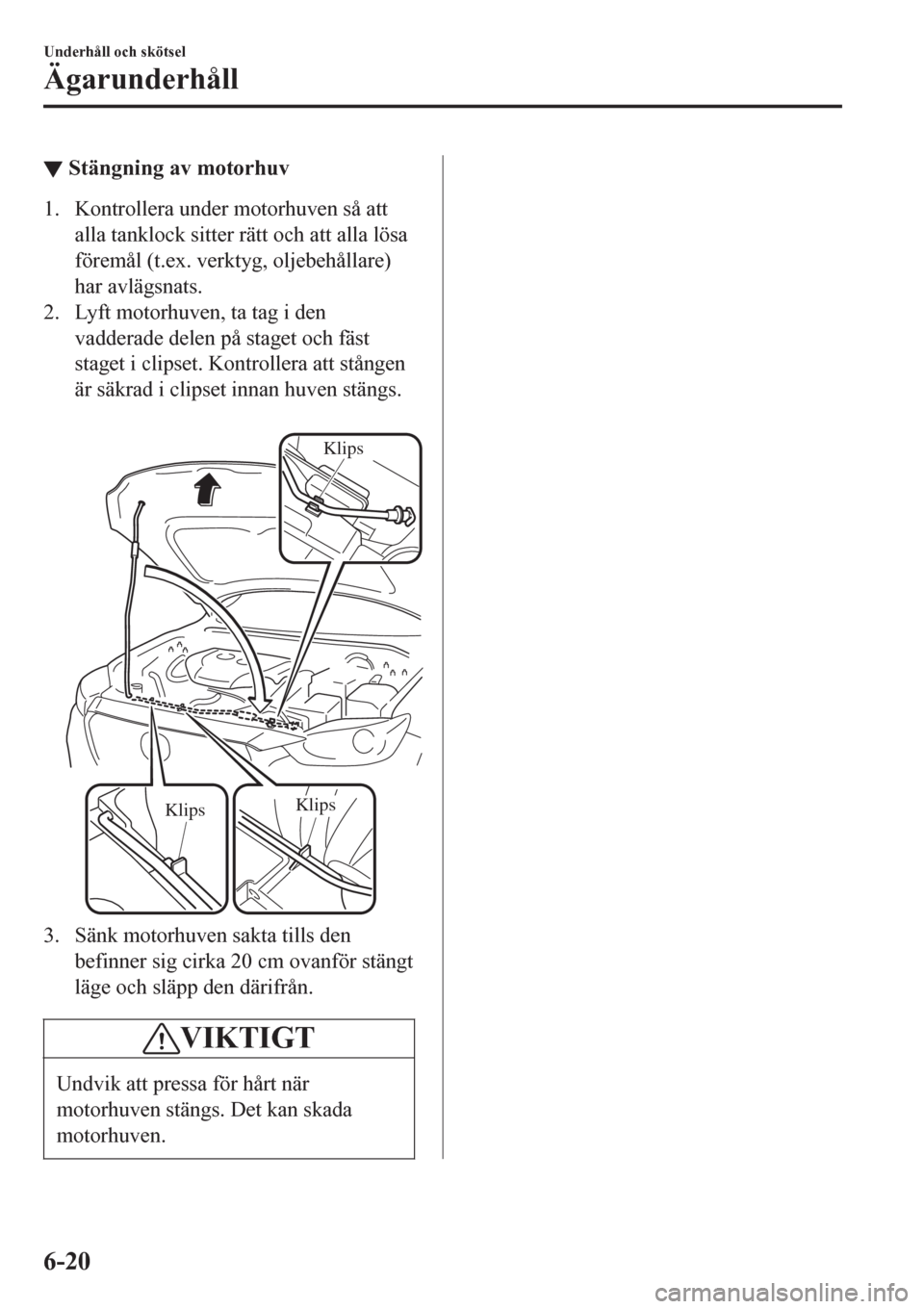

▼Stängning av motorhuv
1. Kontrollera under motorhuven så att
alla tanklock sitter rätt och att alla lösa
föremål (t.ex. verktyg, oljebehållare)
har avlägsnats.
2. Lyft motorhuven, ta tag i den
vadderade delen på staget och fäst
staget i clipset. Kontrollera att stången
är säkrad i clipset innan huven stängs.

Klips
Klips
Klips
3. Sänk motorhuven sakta tills den
befinner sig cirka 20 cm ovanför stängt
läge och släpp den därifrån.
VIKTIGT
Undvik att pressa för hårt när
motorhuven stängs. Det kan skada
motorhuven.
Underhåll och skötsel
Ägarunderhåll
6-20

Översikt över motorrum
SKYACTIV-G 2.0
Spolarvätskebehållare för vindruta
Broms-/kopplingsvätskebehållare
OljestickaBatteri
Säkringsblock
KylarlockKylvätskebehållare
Oljepåfyllningslock
Underhåll och skötsel
Ägarunderhåll
6-21

Spolarvätskebehållare för vindrutaOljesticka
BatteriSäkringsblock
Kylarlock
KylvätskebehållareOljepåfyllningslock SKYACTIV-D 1.5
Broms-/kopplingsvätskebehållare
Underhåll och skötsel
Ägarunderhåll
6-22

Motorolja
OBS
Byte av olja bör göras av en expertreparatör. Vi rekommenderar en auktoriserad
Mazda-reparatör.
▼Rekommenderad olja
För att kunna bibehålla underhållsintervallet (sidan 6-3) och undvika motorskador som kan
uppstå genom dålig smörjning, är det mycket viktigt att använda motorolja med korrekt
specifikation. Använd inte oljor som inte uppfyller nedanstående specifikationer eller krav.
Användning av olämplig olja kan leda till motorskada som inte täcks av Mazdas garanti.

Mazda Original Oil Ultra 5W-30
API SL/SM/SN eller ACEA A3/A5 Mazda Original Oil Supra 0W-20
Alternativ oljekvalitet Rekommenderade oljor
–30 –20 –10 0
1020 30
40
–200
2040
60
80100
–40
–40
5W-30 0W-20
(SKYACTIV-G 2.0) Europa
*1 Använd API SM/SN i Kazakstan.
*1
Temperaturområde för SAE viskositetstal
Kvalitet
Underhåll och skötsel
Ägarunderhåll
6-23

Mazda Original Oil Ultra DPF 5W-30
ACEA C3 Mazda Original Oil Supra DPF 0W-30
Alternativ oljekvalitet Rekommenderade oljor
–30 –20 –10 0
1020 30
40
–200
2040
60
80100
–40
–40
5W-30 0W-30

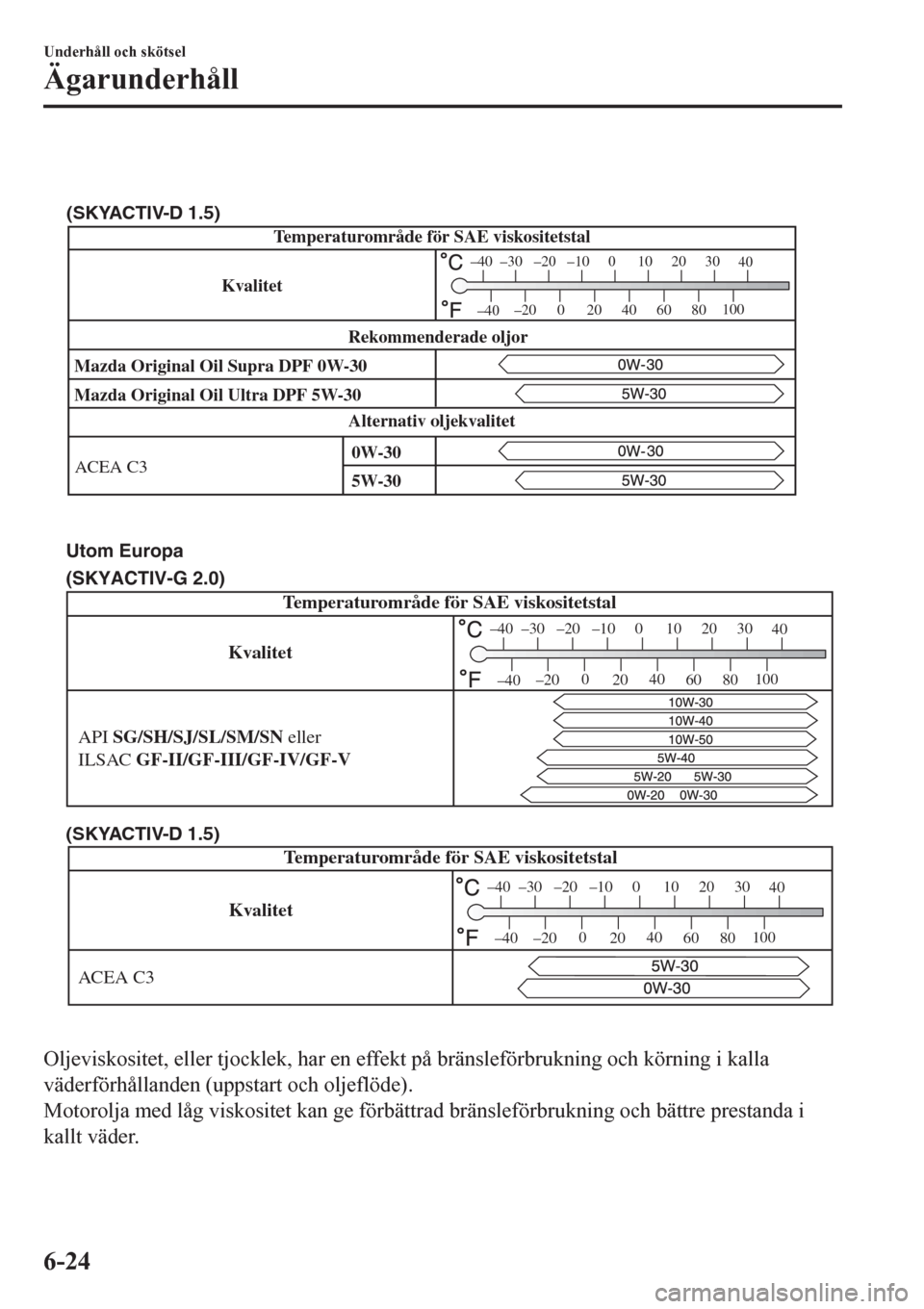

(SKYACTIV-D 1.5)
Temperaturområde för SAE viskositetstal
Kvalitet
API SG/SH/SJ/SL/SM/SN eller
ILSAC GF-II/GF-III/GF-IV/GF-V
(SKYACTIV-G 2.0)
–30 –20 –10 0
1020 30
40
–200
2040
60
80100
–40
–40
Utom Europa
Temperaturområde för SAE viskositetstal
Kvalitet
ACEA C3
–30 –20 –10 0
1020 30
40
–200
2040
60
80100
–40
–40
(SKYACTIV-D 1.5)
Temperaturområde för SAE viskositetstal
Kvalitet
Oljeviskositet, eller tjocklek, har en effekt på bränsleförbrukning och körning i kalla
väderförhållanden (uppstart och oljeflöde).
Motorolja med låg viskositet kan ge förbättrad bränsleförbrukning och bättre prestanda i
kallt väder.

Underhåll och skötsel
Ägarunderhåll
6-24
