2016 Lexus GS450h Инструкция по эксплуатации (in Russian)

6417-2. Действия в экстренных ситуациях
7
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)
Подключите положительный соединительный кабель к
специальному разъему для запуска от внешней аккумуляторной
батареи .
Подключите зажим на другом конце положительного кабеля к
положительной (+) клемме аккумуляторной батареи второго
автомобиля .
Подключите зажим отрицательного кабеля к отрицательной (-)
клемме аккумуляторной батареи второго автомобиля .
Зажим на другом конце отрицательного кабеля подключите к
прочно закрепленной , неподвижной и неокрашенной
металлической части автомобиля вдали от специального
разъема для запуска от внешней аккумуляторной батареи и
любых движущихся частей , как показано на рисунке .
Запустите двигатель второго автомобиля . Слегка увеличьте
частоту вращения коленчатого вала двигателя и поддерживайте
ее на этом уровне в течение 5 минут , чтобы подзарядить 12-
вольтную аккумуляторную батарею Вашего автомобиля .
Откройте и закройте любую из дверей автомобиля , когда
переключатель POWER находится в режиме выключения .
Поддерживая обороты двигателя на втором автомобиле ,
запустите гибридную систему своего автомобиля , установив
переключатель POWER в режим ON.
Убедитесь в том , что горит индикатор “READY”. Если индикатор не
загорается , обратитесь к авторизованному дилеру или в
мастерскую Lexus либо в другую организацию , имеющую
соответствующую квалификацию и оснащение .
После запуска гибридной системы снимите соединительные
провода в последовательности , обратной той , в которой они были
подсоединены .
Как только гибридная система запустится , как можно скорее
произведите осмотр автомобиля у авторизованного дилера или в
ремонтной мастерской Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .1
2
3
4
6
7
8
9
10

6427-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)
■ Запуск гибридной системы , когда 12-вольтная аккумуляторная батарея
разряжена
Гибридную систему нельзя запустить буксировкой или толчком .
■ Во избежание разрядки 12-вольтной аккумуляторной батареи
● Не включайте фары и аудиосистему при выключенной гибридной системе .
● Выключайте все ненужные электрические приборы , когда автомобиль в
течение продолжительного времени эксплуатируется при низкой скорости ,
например в пробках .
■ Зарядка 12-вольтной аккумуляторной батареи
Заряд 12-вольтной аккумуляторной батареи постепенно уменьшается , даже
когда автомобиль не используется . Это происходит вследствие естественной
разрядки и тока утечки некоторых электроприборов . Если автомобиль не
используется в течение длительного времени , 12-вольтная аккумуляторная
батарея может разрядиться и гибридная система может не запуститься . (12-
вольтная аккумуляторная батарея автоматически заряжается при работе
гибридной системы .)
■ При подзарядке или замене 12-вольтной аккумуляторной батареи
● В некоторых случаях может оказаться невозможным отпереть двери при
помощи интеллектуальной системы входа и запуска при разряженной 12-
вольтной аккумуляторной батарее . В таком случае для запирания /отпирания
дверей воспользуйтесь пультом беспроводного дистанционного управления
или механическим ключом .
● Гибридная система может не запуститься после зарядки 12-вольтной
аккумуляторной батареи , но со второй попытки запустится в обычном режиме .
Это не является неисправностью .
● Автомобиль запоминает состояние переключателя POWER. При повторном
подсоединении 12-вольтной аккумуляторной батареи система вернется в
состояние , установленное на момент разрядки батареи . Перед отсоединением
12- вольтной аккумуляторной батареи переведите переключатель POWER в
состояние отключения .
Если Вы не знаете , в каком состоянии находился переключатель POWER до
разрядки 12-вольтной аккумуляторной батареи , проявляйте особую
осторожность при подсоединении батареи .

6437-2. Действия в экстренных ситуациях
7
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■ Предотвращение воспламенения и взрыва 12-вольтной аккумуляторной
батареи
Во избежание случайного воспламенения огнеопасного газа , который может
выходить из 12- вольтной аккумуляторной батареи , соблюдайте следующие
меры предосторожности :
● Убедитесь в том , что соединительный кабель подключен к правильной
клемме и не имеет никаких непредусмотренных контактов с чем -либо ,
помимо соответствующей клеммы .
● Не допускайте контакта соединительного кабеля , подключенного к клемме “+”,
с любыми другими окружающими деталями или металлическими
поверхностями , такими как кронштейны или неокрашенные металлические
детали .
● Не допускайте контакта клемм “+” и “–” соединительных кабелей друг с
другом .
● Не курите , не допускайте возникновения искр или присутствия открытого огня
поблизости от 12- вольтной аккумуляторной батареи .

6447-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■ Меры предосторожности при обращении с 12- вольтными
аккумуляторными батареями
В 12- вольтной аккумуляторной батарее содержится электролит ,
представляющий собой ядовитую и агрессивную кислоту , а другие ее элементы
содержат свинец и его соединения . При обращении с 12- вольтной
аккумуляторной батареей соблюдайте следующие меры предосторожности :
● При работе с 12- вольтной аккумуляторной батареей всегда используйте
защитные очки и следите за тем , чтобы электролит не попал на кожу , одежду
или на кузов автомобиля .
● Не наклоняйте 12-вольтную аккумуляторную батарею .
● При попадании электролита на кожу или в глаза немедленно промойте
пораженные места водой и обратитесь за медицинской помощью .
Пока Вы ждете получения медицинской помощи , положите на пораженное
место влажную губку или ткань .
● Всегда мойте руки после обращения с поддоном 12-вольтной аккумуляторной
батареи , клеммами и другими элементами , относящимися к батарее .
● Не допускайте присутствия детей поблизости от 12- вольтной аккумуляторной
батареи .
■ После подзарядки 12-вольтной аккумуляторной батареи
12- вольтную аккумуляторную батарею необходимо незамедлительно
проверить у авторизованного дилера или в ремонтной мастерской Lexus либо в
другой организации , имеющей соответствующую квалификацию и оснащение .
Если 12-вольтная аккумуляторная батарея изношена , при продолжении ее
эксплуатации может выделяться газ с неприятным запахом , оказывающий
неблагоприятное воздействие на здоровье пассажиров .
■ При замене 12-вольтной аккумуляторной батареи
→ стр . 506
ВНИМАНИЕ !
■При обращении с соединительными проводами
Подключая соединительные кабели , следите за тем , чтобы они не попали в
вентиляторы или под ремень .
■ Во избежание повреждения автомобиля
Специальный разъем для запуска от внешней аккумуляторной батареи
предназначен для зарядки 12-вольтной аккумуляторной батареи от другого
автомобиля в экстренной ситуации . Его нельзя использовать для запуска
двигателя другого автомобиля .

645
7
7-2. Действия в экстренных ситуациях
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)

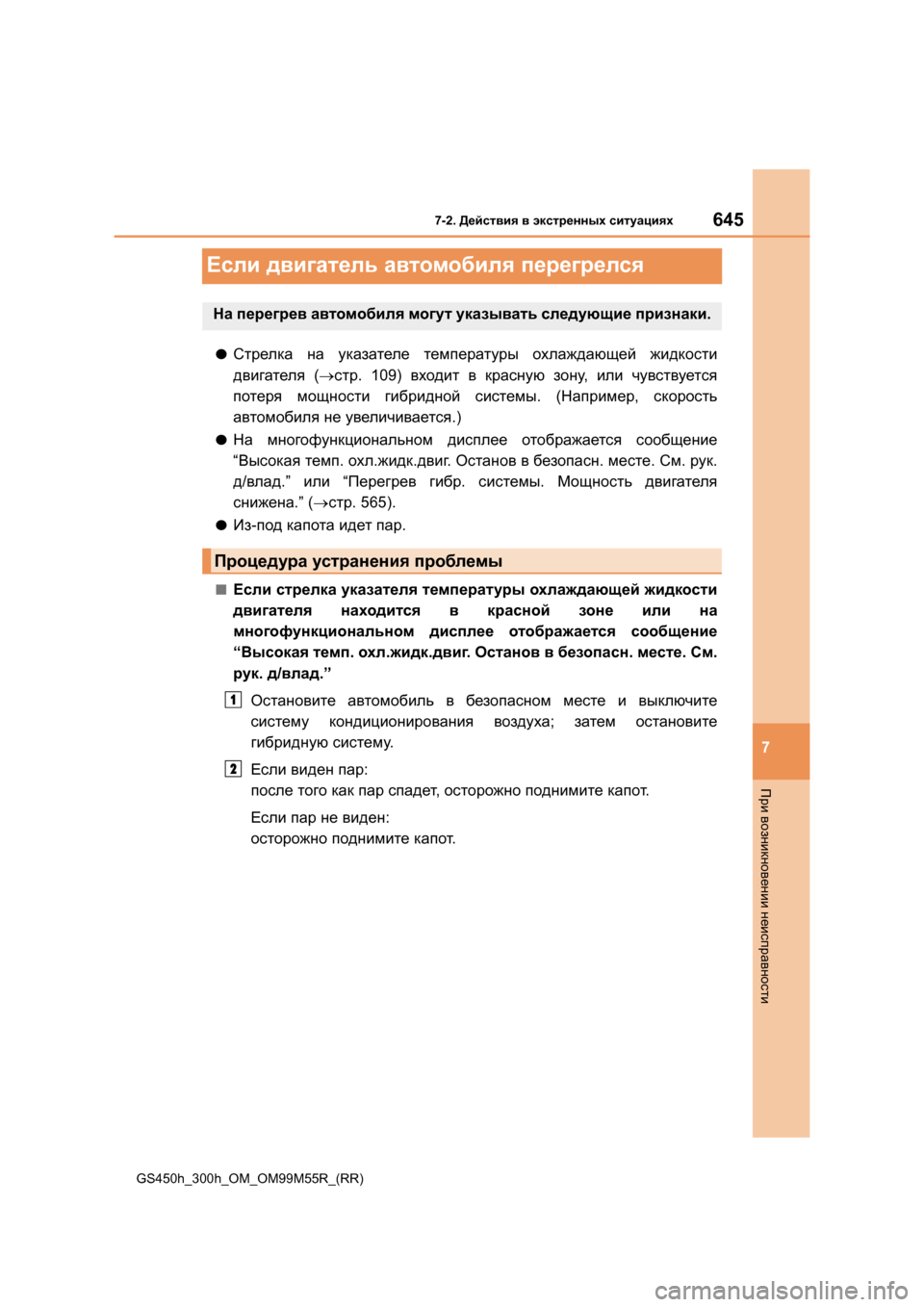

Если двигатель автомобиля перегрелся
●Стрелка на указателе температуры охлаждающей жидкости
двигателя (→ стр . 109) входит в красную зону , или чувствуется
потеря мощности гибридной системы . (Например , скорость
автомобиля не увеличивается .)
●На многофункциональном дисплее отображается сообщение
“ Высокая темп . охл .жидк .двиг . Останов в безопасн . месте . См . рук .
д /влад .” или “Перегрев гибр . системы . Мощность двигателя
снижена .” (→стр . 565).
●Из-под капота идет пар .
■Если стрелка указателя температуры охлаждающей жидкости
двигателя находится в красной зоне или на
многофункциональном дисплее отображается сообщение
“ Высокая темп . охл .жидк .двиг . Останов в безопасн . месте . См .
рук . д /влад .”
Остановите автомобиль в безопасном месте и выключите
систему кондиционирования воздуха ; затем остановите
гибридную систему .
Если виден пар :
после того как пар спадет , осторожно поднимите капот .
Если пар не виден :
осторожно поднимите капот .
На перегрев автомобиля могут указывать следующие признаки .
Процедура устранения проблемы
1
2

6467-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)
После достаточного охлаждения гибридной системы проверьте
шланги , а также проверьте , нет ли утечек в системе
охлаждения .
Радиатор
Вентиляторы системы
охлаждения
При больших протечках
охлаждающей жидкости
немедленно обратитесь к
авторизованному дилеру или в
ремонтную мастерскую Lexus
либо в другую организацию ,
имеющую соответствующую
квалификацию и оснащение .
Уровень охлаждающей жидкости в норме , если он находится
между нанесенными на стенке бачка линиями “FULL” и “LOW”.
Бачок
“FULL”
“LOW”
Крышка радиатора
3
1
2
4
1
2
3
4
XGS450hXGS300h

6477-2. Действия в экстренных ситуациях
7
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)
При необходимости добавьте охлаждающую жидкость .
( → стр . 650)
Если охлаждающей жидкости двигателя под рукой нет , в крайнем случае
можно использовать воду .
Запустите гибридную систему и включите систему
кондиционирования воздуха , чтобы проверить работу
охлаждающих вентиляторов радиатора и наличие протечек
охлаждающей жидкости в радиаторе и шлангах .
Вентиляторы начинают работать при включенной системе
кондиционирования воздуха сразу после холодного запуска . Проверьте
работу вентиляторов путем проверки звука и потока воздуха . Если это
сложно проверить , повторно включите и выключите систему
кондиционирования воздуха . (Вентиляторы могут не работать при
температуре ниже нуля градусов .)
Если вентиляторы не работают :
Немедленно выключите гибридную систему и обратитесь к
авторизованному дилеру или в ремонтную мастерскую Lexus
либо в другую организацию , имеющую соответствующую
квалификацию и оснащение .
Если вентиляторы работают :
В этом случае автомобиль необходимо проверить у
авторизованного дилера или в ремонтной мастерской Lexus
либо в другой организации , имеющей соответствующую
квалификацию и оснащение .
5
XGS450hXGS300h
6
7

6487-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)
■Если на многофункциональном дисплее появляется
сообщение “Перегрев гибр . системы . Мощность двигателя
снижена .”
Остановите автомобиль в безопасном месте .
Остановите гибридную систему и осторожно поднимите капот .
После того как гибридная система остыла , проверьте шланги и
осмотрите радиатор на наличие протечек .
Радиатор
Вентиляторы системы
охлаждения
При больших протечках
охлаждающей жидкости
немедленно обратитесь к
авторизованному дилеру или в
ремонтную мастерскую Lexus
либо в другую организацию ,
имеющую соответствующую
квалификацию и оснащение .
Уровень охлаждающей жидкости в норме , если он находится
между нанесенными на стенке бачка линиями “FULL”/“F” и
“LOW”/“L”.
Бачок
“FULL”/“F”
“LOW”/“L”
1
2
3
1
2
4
1
2
3
XGS450hXGS300h
