Entretien
DescriptionIntensité Composant protégé
A/BAG IND10ACapteur ultrasonique protection instruction
A/BAG10AModule commande SRS, Module commande climatiseur, Détecteur d’occupation de siège du passager
MODULE 57.5AToit ouvrant vitré, module de commande de clé intelligente, BCM, chauffe-siège arrière G/D,
rétroviseur électrique chromé, commandes du module de commande de la température du siège
du conducteur/passager, module de chauffe-siège conducteur/passager,
MODULE 17.5ACommutateur du mode sport, solénoïde de clé, commutateur de console G/D,
commutateur de console avant, Commutateur de glace à commande électrique arrière G/D
FOG LAMP RR10A-
MEMORY 210ABCM, module de surveillance de la pression de gonflage de pneu, rétroviseur électrique chromé,
module de portière conducteur/passager, Éclairage automatique et capteur optique,
connecteur de l’appareil de diagnostic, module de commande de climatisation, groupe d’instruments
SMART KEY 27.5AModule de commande de clé intelligente, module d’antidémarrage
MODULE 310A
BCM, groupe d’instruments, module de surveillance de la pression de gonflage de pneu,
module de commande de climatisation, Audio, module de portière conducteur/passager,
témoin de levier de vitesses automatique, chauffe-siège arrière G/D, ECM de la transmission intégrale,
commandes du module de commande de la température du siège du conducteur/passager, module
de chauffe-siège conducteur/passager, module MTS, capteur arrière d’aide au stationnement G/D,
unité principale A/V et de navigation, capteur arrière d’aide au stationnement G/D (central), AMPÈRE
SMART KEY 410ACommutateur à bouton de marche/arrêt, module d’antidémarrage
INTERIOR LAMP15ALampe de coffre, lampe de courtoisie G/D, lampe de console de plafond,
éclairage ambiant central, lampe personnelle G/D
MULTI MEDIA15AAudio, unité principale A/V et de navigation, module MTS
MDPS7.5AUnité MDPS
HTD STRG15ACommutateur de volant de direction
MEMORY 110ARécepteur RF, écl. de la clé de contact et commutateur d’avertissement de portière

Entretien
78
7
DescriptionIntensitéComposant protégé
START7.5A
Sans ANTIDÉM. et clé intelligente : Boîte de relais ICM (relais d’alarme antivol)
Avec ANTIDÉM. ou clé intelligente : PCM, commutateur de plage de la boîte-pont,
module de commande de clé intelligente,
Boîtier de fusibles et relais E/R (relais du démarreur)
MODULE 210ACommutateur de la planche de bord, connecteur universel de vérification, actionneur du dispositif
d’étalonnage automatique des phares G/D,
CORNERING LAMP10A-
SUNROOF 220AToit ouvrant vitré
S/HEATER RR15AChauffe-siège arrière G/D
IGN20ABoîtier de fusibles et relais E/R (fusible – ABS 3, SENSOR 5, TCU)
A/CON 17.5ABoîtier de fusibles et relais E/R (relais de soufflante), module de commande de climat\
isation,
ionisateur de groupe
WIPER RR15ARelais d’essuie-glaces arrière, moteur d’essuie-glaces arrière, commutateur multifonction
SMART KEY 125AModule de commande de clé intelligente
S/HEATER FRT20AModule de commande CCS conducteur/passager, module de chauffe-siège conducteur/passager
A/CON 27.5AModule de commande de climatisation
C/LIGHTER20APrise d’alimentation avant et allume-cigare, prise d’alimentation de coffre
WIPER FRT15ACommutateur multifonction, boîtier de fusibles et relais E/R (relais essuie-glaces ÉLEVÉ, relais ALL2)
BLOWER RR20A-
P/WDW RH 25AModule de portière passager, commutateur de glace à commande électrique arrière droit
RR HTD10AModule de commande de climatisation
BRAKE SWITCH7.5AModule de commande de clé intelligente, commutateur de feu de freinage

779
Entretien
DescriptionIntensitéComposant protégé

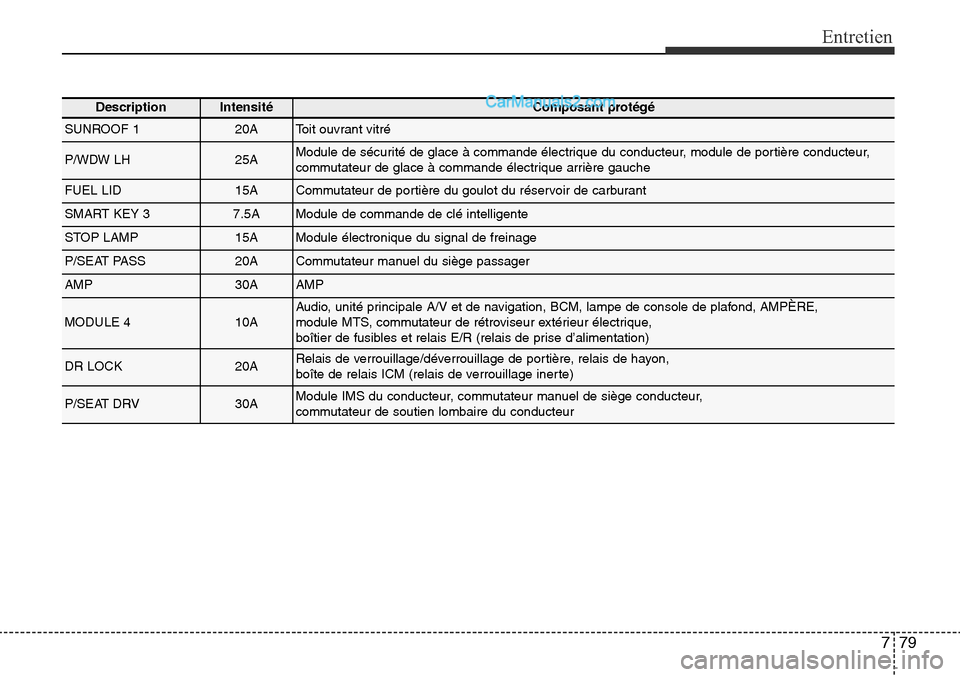

SUNROOF 120AToit ouvrant vitré
P/WDW LH25AModule de sécurité de glace à commande électrique du conducteur, module de portière conducteur,
commutateur de glace à commande électrique arrière gauche
FUEL LID15ACommutateur de portière du goulot du réservoir de carburant
SMART KEY 37.5AModule de commande de clé intelligente
STOP LAMP15AModule électronique du signal de freinage
P/SEAT PASS20ACommutateur manuel du siège passager
AMP30AAMP
MODULE 410AAudio, unité principale A/V et de navigation, BCM, lampe de console de plafond, AMPÈRE,
module MTS, commutateur de rétroviseur extérieur électrique,
boîtier de fusibles et relais E/R (relais de prise d’alimentation)
DR LOCK20ARelais de verrouillage/déverrouillage de portière, relais de hayon,
boîte de relais ICM (relais de verrouillage inerte)
P/SEAT DRV30AModule IMS du conducteur, commutateur manuel de siège conducteur,
commutateur de soutien lombaire du conducteur

Entretien
80
7
ODM072050
ODMNMC2015

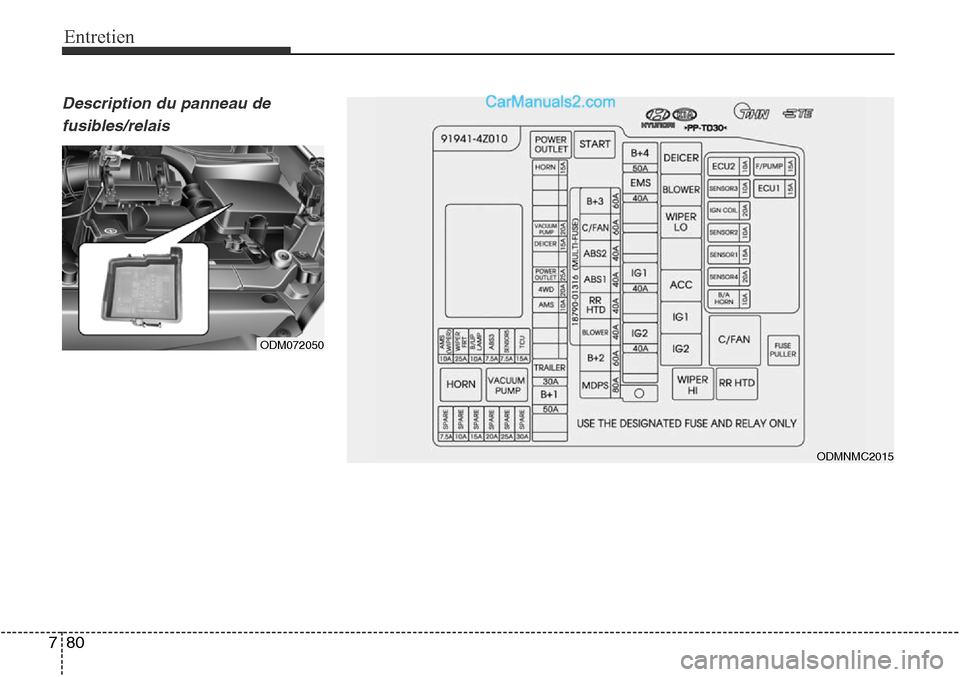

Description du panneau defusibles/relais

781
Entretien
Relais NO.Relais NomType
E30RELAIS DE PRISE D’ALIMENTATIONISO MICRO
E31RELAIS DE DÉMARRAGEISO MICRO
E32RELAIS DE DÉGIVREUR AVANTISO MICRO
E33RELAIS DE SOUFFLANTEISO MICRO
E34RELAIS D’ESSUIE-GLACES BASISO MICRO
E36RELAIS ACCISO MICRO
E37RELAIS ALL1ISO MICRO
E38RELAIS ALL2ISO MICRO
E39RELAIS DU VENTILATEUR DE REFROIDISSEMENTISO MINI
E40RELAIS D’ESSUIE-GLACES ÉLEVÉISO MICRO
E41RELAIS DE DÉSEMBUEUR DE LUNETTEISO MICRO
E42RELAIS D’AVERTISSEUR SONOREISO MICRO
E43RELAIS DE POMPE À DÉPRESSIONISO MICRO

Entretien
82
7
DescriptionIntensitéComposant protégé
FUSIBLE
RÉAR-
MABLE
MDPS80AUnité MDPS
B+260ABoîte de jonction intelligente (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH),
Fusible - Toit ouvrant vitré 1, P/SEAT PASS, P/SEAT DRV)
BLOWER40ARelais de soufflante
RR HTD40ARelais de désembueur de lunette
ABS140AModule ESC, connecteur de vérification polyvalent
ABS240AModule ESC
C/FAN60ARelais de refroidissement
B+360ABoîte de jonction intelligente (fusible – MODULE 1, SMART KEY 4, SUNROOF 2,
SMART KEY 1, appareil de coupure automatique de fuite de courant)
FUSIBLE
B+450ABoîte de jonction intelligente (IPS 3 [4 CH], IPS 6 [2 CH],
fusible – F/LID, STOP LAMP, DR LOCK, BRAKE SWITCH)
EMS40ABoîtier EMS
IG140ASans clé intelligente : Commutateur d’allumage, avec clé intelligente – relais ACC, relais ALL1
IG240ARelais de démarrage, relais ALL2, sans clé intelligente : Commutateur d’allumage
TRAILER30APrise d’alimentation de remorque
B+150ABoîte de jonction intelligente
(fusible – S/HEATER RR, S/HEATER FRT, P/WDW RH, P/WDW LH)
HORN15ARelais d’avertisseur sonore
VACUUM PUMP20ARelais de pompe à dépression
DEICER15ARelais de dégivreur avant
POWER OUTLET25ARelais de prise d’alimentation

783
Entretien
DescriptionIntensitéComposant protégé
FUSIBLE
4WD20AECM de la transmission intégrale
AMS10ACapteur de batterie
AMS (WIPER)10ABCM, PCM
WIPER FRT25ARelais d’essuie-glaces BAS, moteur d’essuie-glaces avant
B/UP LAMP10AM/T – commutateur de feu de recul, A/T – feu combiné arrière (entrée) G/D,
rétroviseur électrique chromé, audio, unité principale A/V et de navigation
ABS37.5AModule ESC
SENSOR57.5APCM
TCU15AA/T : Commutateur de plage de la boîte-pont, M/T : Fusible – FEU DE RECUL (M/T)
F/PUMP15ARelais de pompe à carburant
ECU 115APCM
ECU 210A-
SENSOR 310ARelais de pompe à carburant, capteur de position d’arbre à cames numéro 1/2
IGN COIL20ACondensateur, bobine d’allumage numéro 1/2/3/4
SENSOR 210A
Électrovalve de commande de purge, électrovalve d’admission variable (G4KJ),
électrovalve de commande RCV (G4KH), capteur de position du vilebrequin, soupape \
de
régulation d’huile numéro 1/2, soupape de fermeture de l’absorbeur de vapeurs de carburant
SENSOR 115ASonde d’oxygène (haut), sonde d’oxygène (bas),
boîtier de fusibles et relais E/R (relais de ventilateur de refroidissement)
SENSOR 420APCM
B/A HORN10ARelais d’avertisseur sonore d’alarme antivol

Entretien
84
7

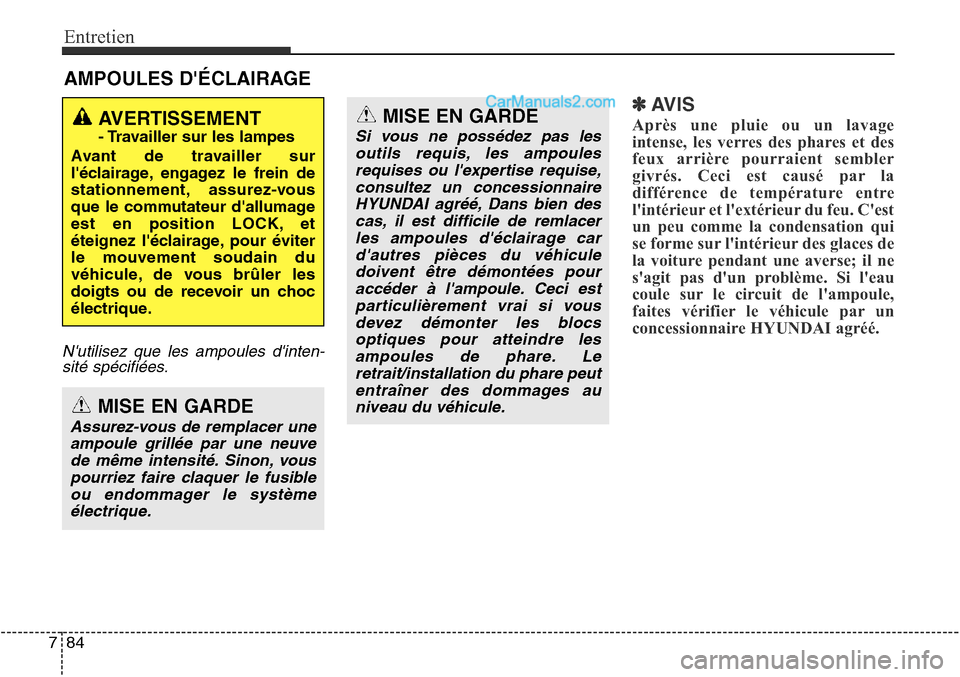

AMPOULES D'ÉCLAIRAGE
N'utilisez que les ampoules d'inten-
sité spécifiées.
✽AVIS
Après une pluie ou un lavage
intense, les verres des phares et des
feux arrière pourraient sembler
givrés. Ceci est causé par la
différence de température entre
l'intérieur et l'extérieur du feu. C'est
un peu comme la condensation qui
se forme sur l'intérieur des glaces de
la voiture pendant une averse; il ne
s'agit pas d'un problème. Si l'eau
coule sur le circuit de l'ampoule,
faites vérifier le véhicule par un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
- Travailler sur les lampes
Avant de travailler sur
l'éclairage, engagez le frein de
stationnement, assurez-vous
que le commutateur d'allumage
est en position LOCK, et
éteignez l'éclairage, pour éviter
le mouvement soudain du
véhicule, de vous brûler les
doigts ou de recevoir un choc
électrique.
MISE EN GARDE
Assurez-vous de remplacer uneampoule grillée par une neuvede même intensité. Sinon, vouspourriez faire claquer le fusibleou endommager le systèmeélectrique.
MISE EN GARDE
Si vous ne possédez pas lesoutils requis, les ampoulesrequises ou l'expertise requise,consultez un concessionnaireHYUNDAI agréé, Dans bien descas, il est difficile de remlacerles ampoules d'éclairage card'autres pièces du véhiculedoivent être démontées pouraccéder à l'ampoule. Ceci estparticulièrement vrai si vousdevez démonter les blocsoptiques pour atteindre lesampoules de phare. Leretrait/installation du phare peutentraîner des dommages auniveau du véhicule.
