2016 Hyundai Elantra Инструкция по эксплуатации (in Russian)

Техническое обслуживание
66 7
Замена компактного запасного
колеса (при наличии)
Шина компактного запасного
колеса имеет меньший ресурс
протектора, чем шина обычного
размера.
Замените его, если на поверхности
шины появились полосы
индикатора износа протектора.
Устанавливаемая новая шина
компактного запасного колеса
должна иметь те же размеры и
конструкцию, что и шина,
поставлявшаяся с новым
автомобилем, и должна
монтироваться на то же
компактное запасное колесо. Шина
для компактного запасного колеса
не предназначена для установки
на колесо с нормальными
размерами, а компактное запасное
колесо не предназначено для
установки на него шины с
нормальными размерами.
(Продолжение)
• При замене шин запрещается
одновременная установка на
одном автомобиле шин с
радиальным и диагональным
расположением слоев корда.
При переходе от шин с
радиальным кордом к шинам
с диагональным кордом
необходимо заменить все
шины (включая шину
запасного колеса).
• Использование колес и шин с
размерами, отличными от
рекомендуемых, может
привести к изменению или
ухудшению характеристик
управляемости автомобилем
и, как следствие, к тяжелой
аварии.
• Установка колес, которые не
соответствуют техническим
требованиям компании
HYUNDAI, может быть
затруднена.
(Продолжение)(Продолжение)
Кроме того, использование
таких колес может привести
к ухудшению характеристик
управляемости или
повреждению автомобиля.
• Антиблокировочная
тормозная система работает
по принципу сравнения
скорости колес. Размер
шины может повлиять на
скорость вращения колеса.
При замене шин используйте
шины того же размера, что и
поставляемые в комплекте с
автомобилем.
Использование шин разного
размера может стать
причиной неправильной
работы антиблокировочной
системы тормозов (АБС) и
системы динамической
стабилизации (ESC) (при
наличии).

767
Техническое обслуживание
Замена колес
При замене колес, независимо от
причины, по которой она
выполняется, убедитесь, что новые
колеса эквивалентны оригинальным
заводским по диаметру, ширине
обода и вылету колеса.Сцепление шин с дорогой
Сцепление шины с дорогой может
ухудшиться при езде на
изношенных, плохо накачанных
шинах или езде по дорогам со
скользким покрытием. Когда
становится виден индикатор износа,
шины необходимо заменить. Для
уменьшения вероятности потери
управления автомобилем снижайте
скорость во время дождя, снега или
при движении по обледеневшей
дороге.Техническое обслуживание шин
Помимо поддержания
правильного давления воздуха,
снижение износа шин также
достигается за счет правильных
углов установки колес. Если шина
изнашивается неравномерно,
необходимо, чтобы ваш дилер
проверил углы установки колес.
При установке новых колес
убедитесь, что они
отбалансированы. Это позволит
сделать вождение более
комфортабельным и увеличить
ресурс шины. Кроме того, шина
должна проходить повторную
балансировку каждый раз, когда
она снимается с диска.
ОСТОРОЖНО
Колесо не корректного
размера может негативно
сказаться на ресурсе колеса и
подшипника, тормозные
способности, характеристики
управляемости, дорожный
просвет, расстояние между
колесом и кузовом,
калибровка спидометра и
счетчика пробега,
регулировке фар дальнего
света и высоте бампера.

Техническое обслуживание
68 7
Маркировка на боковой
поверхности шины
В маркировке указаны основные
характеристики шины, а также
идентификационный номер шины
(TIN), необходимый для
подтверждения наличия
сертификата на соответствие
стандартам безопасности. Номер
TIN может использоваться для
идентификации шины при ее
возврате.1. Производитель или торговая
марка
Указан производитель или
торговая марка.
2. Обозначение размера шины
На боковую поверхность шины
наносится условное обозначение
ее размера. Эти данные
потребуются вам при выборе шин
для замены. Ниже приводится
значение букв и цифр в условном
обозначении размера шины.
Пример обозначения размера
шины:
(Эти цифры приведены строго в
качестве примера; обозначение
размера ваших шин может
меняться в зависимости от модели
автомобиля).
P195/65R15 94HP - тип автомобиля, на который
может устанавливаться шина
(шины, в маркировке которых
имеет префикс “P”
предназначены для
использования на легковых
автомобилях или грузовых
автомобилях малой
грузоподъемности; в то же
время, не все шины имеют
такую маркировку).
195 - ширина шины в милли-
метрах.
65 - отношение высоты профиля
поперечного сечения шины к
его ширине, выраженное в
процентах.
R - кодовое обозначение типа
шины (радиальная).
15 - диаметр обода в дюймах.
94 - индекс нагрузки. Цифровой
код, соответствующий
максимальной нагрузке,
которую может выдержать
шина.
I030B04JM
1
1
23
4
5,6
7

769
Техническое обслуживание
H - символ, обозначающий
скоростную категорию шины.
Для получения допол-
нительной информации
смотри таблицу скоростных
категорий, приведенную в
данном главе.
Обозначение размера колеса
На колеса также наносится
маркировка, содержащая данные,
необходимые при выполнении
замены. Ниже приводится
значение букв и цифр в условном
обозначении размера колеса.
Пример обозначения размера
колеса:
6,0JX15
6,0 - ширина обода в дюймах.
J - обозначение профиля обода
колеса.
15 - диаметр обода в дюймах.
Скоростные категории шин
В приведенной ниже таблице
содержатся различные скоростные
категории, используемые в
настоящее время применительно к
легковым автомобилям. Код
скоростной категории является
частью обозначения размера,
наносимого на боковую
поверхность шины. Этот символ
соответствует максимальной
скорости, при которой может
эксплуатироваться шина.
3. Проверка ресурса шины
(TIN: идентификационный
номер шины)
Все шины со сроком более 6 лет,
отсчитывая от даты изготовления,
(включая запасную шину) должны
быть заменены новыми. Дата
изготовления шины указывается
на ее боковой поверхности (в
некоторых случаях, с внутренней
стороны) в составе кода DOT. Код
DOT наносится на поверхность
шин и состоит из цифр и букв
английского алфавита. Дата
изготовления содержится в
последних четырех разрядах
(символах) кода DOT.
DOT : XXXX XXXX OOOO
В первой части кода DOT
содержится кодовый номер завода-
изготовителя, размер шины и тип
рисунка протектора, а последние
четыре цифры указывают неделю и
год изготовления.
Например:
DOT XXXX XXXX 1615 указывает,
что шина была изготовлена на 16-
й неделе 2015 г.
* индекс скорости W – подкатегория
индекса скорости Z.
S 180 км/ч (112 миль/ч)
T 190 км/ч (118 миль/ч)
H 210 км/ч (130 миль/ч)
V 240 км/ч (149 миль/ч)
Z
Свыше 240 км/ч (149 миль/ч)
W*270км/ч (168 миль/ч)
Максимальная
скорость
Символ,
обозначаю-
щий
скоростную
категорию
шины

Техническое обслуживание
70 7
4. Материал и расположение корда
в шине
Внутри шины находится большое
количество слоев прорезиненной
ткани. Производители должны
указывать материалы,
использованные при изготовлении
шин. В этот список обычно входят
сталь, нейлон, полиэстер и др.
Буква “R” означает радиальное
расположение слоев корда; буква
“D” - диагональное или наклонное
расположение слоев; буква “B”
соответствует диагонально-поясной
схеме расположения слоев.
5. Максимальное допустимое
давление воздуха в шинах
Эта величина соответствует
наибольшему давлению, которое
может выдержать шина. Не
превышайте максимальное
допустимое давление в шине.
Рекомендуемые значения давления
в шине указываются в табличке
“Характеристики шины и данные о
допустимой загрузке автомобиля”.
6. Максимальная допустимая
нагрузка
Эта величина, указываемая в
килограммах и фунтах, означает
максимальную нагрузку, которую
может выдержать шина.
Производя замену, всегда
используйте шины, которые имеют
ту же величину допустимой
нагрузки, что и шины,
установленные на автомобиль
заводом-изготовителем.
7. Классификация по качеству на
основании равномерного износа
протектора шины
Стандарт качества можно найти
при необходимости на боковой
стороне шины между шириной
протектора и шириной камеры.
Например:
ИЗНОСОСТОЙКОСТЬ
ПРОТЕКТОРА 200
СЦЕПЛЕНИЕ АА
ТЕМПЕРАТУРА А
ОСТОРОЖНО
- Наработка шин
Со временем шины
изнашиваются, даже если они
не эксплуатируются.
Вне зависимости от того
стерлась ли покрышка или нет,
рекомендуется заменять шины
после шести (6) лет
эксплуатации в обычных
условиях. Жаркий климат или
частые большие нагрузки могут
ускорить процесс изнашивания
шин. Игнорирование данного
предупреждения может
приветси к быстрому износу
шин, что может привести к
потере управления и аварии с
серьезными травмами или
смертью.

771
Техническое обслуживание
Износ протектора
Категория качества по износу шины
является относительной оценкой,
основанной на скорости износа
шины при контролируемых
условиях в ходе цикла
государственных испытаний.
Например, шина, имеющая
категорию 150, будет изнашиваться
в полтора раза дольше в ходе
государственных испытаний, чем
шина категории 100.
Относительные характеристики
зависят от реальных условий
эксплуатации. Тем не менее,
характеристики могут отличаться
от нормальных из-за различий в
стиле вождения, проводимом
обслуживании, характеристиках
дорожного покрытия и климата.
Обозначение категории наносится
на боковые стенки шин,
предназначенных для легковых
автомобилей. Шины, поставляемые
в качестве стандартного или
дополнительного оснащения
вашего автомобиля, могут
отличаться по категории качества.
Сцепление с дорогой - AA, A, B & C
Существуют следующие категории
качества по сцеплению с дорогой
AA, A, B и C в порядке ухудшения
характеристик. Категории
представляют собой способность
автомобиля тормозить на
влажном асфальтовом или
бетонном покрытии в ходе
государственных испытаний. Шина
категории C может иметь плохие
показатели, характеризующие
сцепление с дорогой.
Температура - A, B и C
Существуют следующие категории
качества по температуре: А
(наивысшая), B и C. Эти категории
качества отражают стойкость
шины к выделению тепла и ее
способность рассеивать тепло в
процессе испытаний в
лабораторных условиях на
соответствующем требованиям
испытательном колесе.
Под действием высокой
температуры может происходить
ухудшение свойств материала
покрышки и сокращение ее
ресурса, кроме того, повышенная
температура может привести к
выходу шины из строя. Категории
A и B представляют собой более
высокие уровни показателей,
полученные в лабораторных
условиях с использованием
испытательного колеса, чем
минимальные, требуемые
законодательством.
ОСТОРОЖНО
Степень сцепления с
дорожным покрытием,
присвоенная данной шине,
получена в ходе испытаний на
торможение при движении
вперед, и не может быть
распространена на случаи
ускорения автомобиля,
движения на повороте и
аквапланирования. Кроме того,
она не отражает максимально
возможного сцепления с
дорожным покрытием.

Техническое обслуживание
72 7
Низкопрофильная шина
(при наличии)
Низкопрофильная шина, профиль
которой меньше 50, придает
спортивный вид.
Так как низкопрофильные шины
оптимизированы для управления
и торможения, движение может
быть менее комфортным, а также
может быть больше шума по
сравнению со стандартными
шинами.
ОСТОРОЖНО
- Температура шины
Категория качества по
температуре устанавливается
для шины с нормальным
давлением воздуха и при
отсутствии перегрузки.
Слишком высокая скорость,
пониженное давление или
повышенная нагрузка,
действующие по отдельности
или в сочетании друг с
другом, могут приводить к
увеличению температуры и
возможному внезапному
выходу шины из строя. Это
может привести к потере
управления автомобилем и
стать причиной серьезной
травмы или смерти.
ВНИМАНИЕ
Так как боковая стенка
низкопрофильной шины
меньше, чем у стандартной,
шину и диск с
низкопрофильной шиной
проще повредить. Поэтому
следуйте инструкциям ниже.
- По неровным дорогам или
по бездорожью
передвигайтесь аккуратно,
чтобы не повредить шины
и диски. После выезда из
таких мест осмотрите
шины и диски.
- При проезде рытвин,
искусственных
неровностей, люков или
бордюров двигайтесь
медленно, чтобы не
повредить шины и диски.
(Продолжение)

773

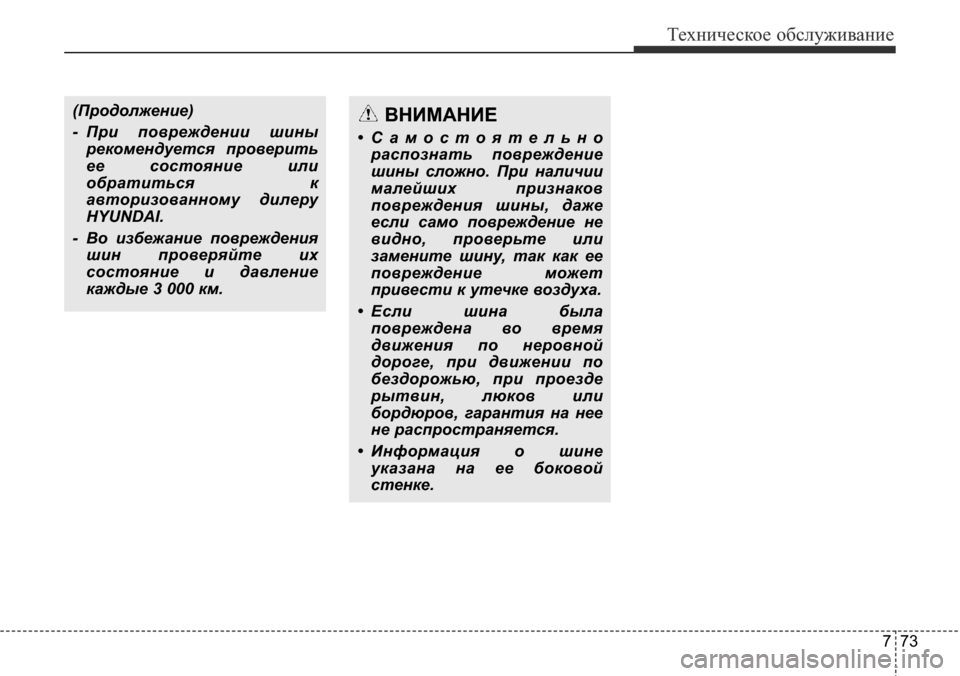

Техническое обслуживание
(Продолжение)
- При повреждении шины
рекомендуется проверить
ее состояние или
обратиться к
авторизованному дилеру
HYUNDAI.
- Во избежание повреждения
шин проверяйте их
состояние и давление
каждые 3 000 км.ВНИМАНИЕ
• Самостоятельно
распознать повреждение
шины сложно. При наличии
малейших признаков
повреждения шины, даже
если само повреждение не
видно, проверьте или
замените шину, так как ее
повреждение может
привести к утечке воздуха.
• Если шина была
повреждена во время
движения по неровной
дороге, при движении по
бездорожью, при проезде
рытвин, люков или
бордюров, гарантия на нее
не распространяется.
• Информация о шине
указана на ее боковой
стенке.
