2016 FIAT SCUDO Drift- og vedlikeholdshåndbok (in Norwegian)

213
VARSELLAMPER
OG MELDINGER
ALFABETISK
INNHOLDSFORTE-
GNELSE
INSTRUMENTPANEL
OG KONTROLLER
SIKKERHET
START OG
KJØRING
NØDSSITUASJONER
VEDLIKEHOLD
OG SERVICE
TEKNISKE
D ATA

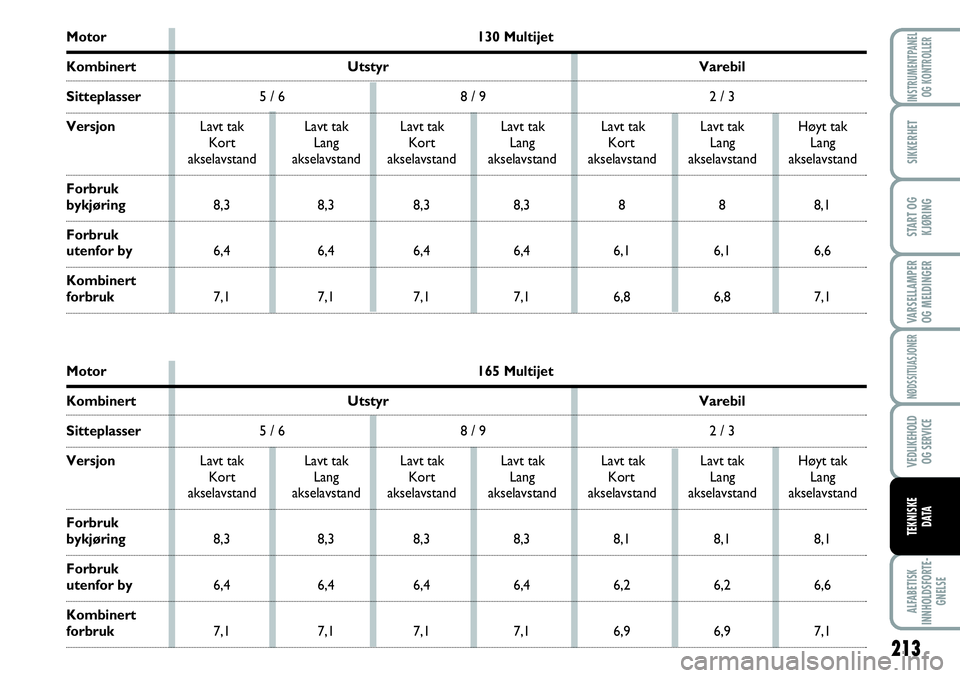

Motor 130 Multijet
Kombinert Utstyr Varebil
Sitteplasser 5 / 6 8 / 9 2 / 3
Versjon Lavt tak Lavt tak Lavt tak Lavt tak Lavt tak Lavt tak Høyt tak
Kort Lang Kort Lang Kort Lang Lang
akselavstand akselavstand akselavstand akselavstand akselavstand akselavstand akselavstand
Forbruk
bykjøring 8,3 8,3 8,3 8,3 8 8 8,1
Forbruk
utenfor by 6,4 6,4 6,4 6,4 6,1 6,1 6,6
Kombinert
forbruk 7,1 7,1 7,1 7,1 6,8 6,8 7,1
Motor 165 Multijet
Kombinert Utstyr Varebil
Sitteplasser 5 / 6 8 / 9 2 / 3
Versjon Lavt tak Lavt tak Lavt tak Lavt tak Lavt tak Lavt tak Høyt tak
Kort Lang Kort Lang Kort Lang Lang
akselavstand akselavstand akselavstand akselavstand akselavstand akselavstand akselavstand
Forbruk
bykjøring 8,3 8,3 8,3 8,3 8,1 8,1 8,1
Forbruk
utenfor by 6,4 6,4 6,4 6,4 6,2 6,2 6,6
Kombinert
forbruk 7,1 7,1 7,1 7,1 6,9 6,9 7,1

214
VARSELLAMPER
OG MELDINGER
ALFABETISK
INNHOLDSFORTE-
GNELSE
INSTRUMENTPANEL
OG KONTROLLER
SIKKERHET
START OG
KJØRING
NØDSSITUASJONER
VEDLIKEHOLD
OG SERVICE
TEKNISKE
D ATA
CO2-UTSLIPP
Utslippsverdiene for CO2, som er indikert i tabellene gjelder kombinert forbruk.
Kombinert Utstyr Varebil
Sitteplasser 5 / 6 8 / 9 2 / 3
Versjon Lavt tak Lavt tak Lavt tak Lavt tak Lavt tak Lavt tak Høyt tak
Kort Lang Kort Lang Kort Lang Lang
akselavstand akselavstand akselavstand akselavstand akselavstand akselavstand akselavstand
90 Multijet
191 194 194 194 191 191 198
(Euro 4)
90 Multijet
182 182 – – 182 182 –
(Euro 5)
120 Multijet 194 194 194 194 194 196 200
130 Multijet 185 185 185 185 179 179 186
165 Multijet 185 185 185 185 181 181 186

215
VARSELLAMPER
OG MELDINGER
INSTRUMENTPANEL
OG KONTROLLER
SIKKERHET
START OG
KJØRING
NØDSSITUASJONER
VEDLIKEHOLD
OG SERVICE
TEKNISKE
D ATA
ALFABETISK
INNHOLDSFORTE-
GNELSE

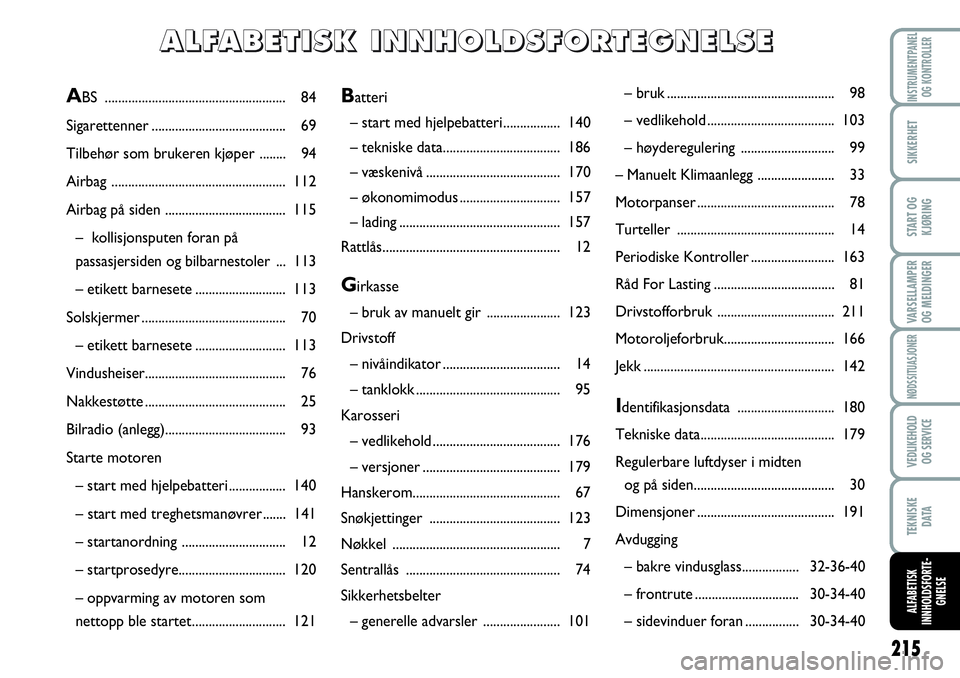

Batteri
– start med hjelpebatteri................. 140
– tekniske data................................... 186
– væskenivå........................................ 170
– økonomimodus.............................. 157
– lading................................................ 157
Rattlås..................................................... 12
Girkasse
– bruk av manuelt gir ...................... 123
Drivstoff
– nivåindikator................................... 14
– tanklokk........................................... 95
Karosseri
– vedlikehold...................................... 176
– versjoner......................................... 179
Hanskerom............................................ 67
Snøkjettinger ....................................... 123
Nøkkel .................................................. 7
Sentrallås .............................................. 74
Sikkerhetsbelter
– generelle advarsler ....................... 101– bruk.................................................. 98
– vedlikehold...................................... 103
– høyderegulering ............................ 99
– Manuelt Klimaanlegg ....................... 33
Motorpanser......................................... 78
Turteller ............................................... 14
Periodiske Kontroller......................... 163
Råd For Lasting.................................... 81
Drivstofforbruk ................................... 211
Motoroljeforbruk................................. 166
Jekk ......................................................... 142
Identifikasjonsdata ............................. 180
Tekniske data........................................ 179
Regulerbare luftdyser i midten
og på siden.......................................... 30
Dimensjoner......................................... 191
Avdugging
– bakre vindusglass................. 32-36-40
– frontrute............................... 30-34-40
– sidevinduer foran................ 30-34-40
ABS ...................................................... 84
Sigarettenner........................................ 69
Tilbehør som brukeren kjøper ........ 94
Airbag .................................................... 112
Airbag på siden .................................... 115
– kollisjonsputen foran på
passasjersiden og bilbarnestoler ... 113
– etikett barnesete........................... 113
Solskjermer........................................... 70
– etikett barnesete........................... 113
Vindusheiser.......................................... 76
Nakkestøtte.......................................... 25
Bilradio (anlegg).................................... 93
Starte motoren
– start med hjelpebatteri................. 140
– start med treghetsmanøvrer ....... 141
– startanordning ............................... 12
– startprosedyre................................ 120
– oppvarming av motoren som
nettopp ble startet............................ 121
A A
L L
F F
A A
B B
E E
T T
I I
S S
K K

I I
N N
N N
H H
O O
L L
D D
S S
F F
O O
R R
T T
E E
G G
N N
E E
L L
S S
E E

216
VARSELLAMPER
OG MELDINGER
INSTRUMENTPANEL
OG KONTROLLER
SIKKERHET
START OG
KJØRING
NØDSSITUASJONER
VEDLIKEHOLD
OG SERVICE
TEKNISKE
D ATA
ALFABETISK
INNHOLDSFORTE-
GNELSE

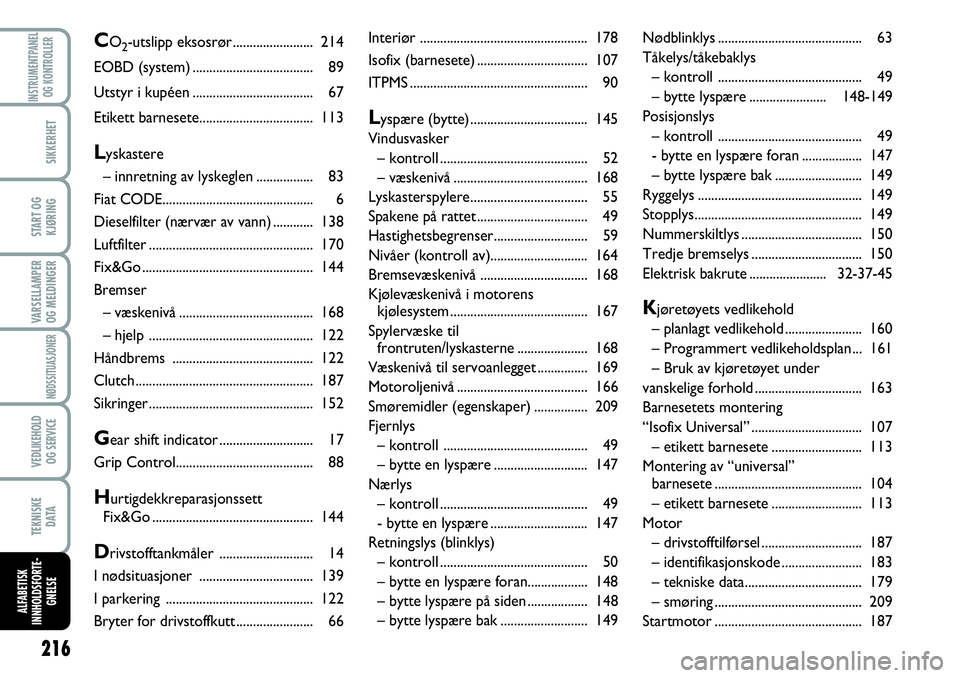

Interiør .................................................. 178
