GENERELLE ADVARSLER
❒Under parkeringsmanøvrer, skal du væ-
re ekstra forsiktig med hindringer som
kan være over eller under sensoren.
❒Gjenstander som befinner seg tett på
blir i visse tilfeller ikke registrert og kan
derfor skade kjøretøyet eller selv bli
skadet.
❒De signaler som sendes av sensoren
kan forandres ved nærværet i nærheten
av sensorene selv, skitt, snø eller is som
ligger på sensorene eller ultralydsyste-
mer (f.eks. trekkluftbremser eller pneu-
matiske hammere). For riktig drift av systemet, er
det viktig at sensorene er
alltid rene fra søle, smuss, snø
og is. Ved rengjøring av senso-
rene, vær spesielt oppmerksom slik at
de ikke ripes eller skades; unngå å
bruke tørre, grove eller harde kluter.
Sensorene må vaskes med rent vann,
eventuelt med tillegg av bilsjampo.
Ansvaret for parkeringen og
andre farlige manøvrer, er
helt og holdent bilførerens. Ved å ut-
føre disse manøvrene, skal du alltid
sørge for at manøverrommet er fritt
fra mennesker (spesielt barn) eller
dyr. Parkeringssensorene er kun til
hjelp for bilføreren, som allikevel
alltid må være ytterst forsiktig og
alltid være oppmerksom når manøv-
rene utføres. Disse vil alltid kunne re-
presenterer en fare, selv om de
utføres i lav hastighet.
OBS!
FUNKSJON MED
TILHENGER
Deaktiver parkeringssensorene i tilfelle
bruk av kjøretøyet med tilhenger.BILRADIO
(for modeller/markeder hvor dette
finnes)
For bilradioens drift med CD- og MP3-
spilleren (for versjoner/markeder hvor
dette finnes), se tillegget til denne betjen-
ings- og vedlikeholdsboken.
FORHÅNDOPPLEGGBILRADIO
(for versjoner/markeder hvor dette
finnes)
For hva som måtte angå bilradioen instal-
lert ved kjøretøyet og dets tilhørende an-
legg, se tillegget “Bilradio” til denne bet-
jenings- og vedlikeholdsboken.
For å koble til installasjon i
kjøretøyet, ta kontakt med
Fiats servicenett for å forhindre even-
tuelle ulemper som kan kompromit-
tere kjøretøyets sikkerhet.
OBS!

94
SIKKERHET
START OG
KJØRING
VARSELLAMPER
OG MELDINGER
I NØDSSITUASJONER
VEDLIKEHOLD
OG SERVICE
TEKNISKE
D ATA
ALFABETISK
INNHOLDSFORTE-
GNELSE
INSTRUMENTPANEL
OG KONTROLLER
RADIOSENDERE
OG MOBILTELEFONER
Radiosenderne (mobiltelefoner e-tacs, CB
og lignende) kan ikke brukes inne i bilen
med mindre en egen antenne blir montert
utvendig på taket.
ADVARSEL Bruken av lignende enheter
inne i kupéen (uten ekstern antenne) kan
forårsake både potensielle helseskade for
passasjerer, feilfunksjon av elektroniske
systemer som kjøretøyet er utstyrt med
og kompromittere sikkerheten i kjøretøy-
et.
Effektiviteten i transmisjonen og mottak i
disse enhetene kan påvirkes av den av-
skjermende virkningen av vognkassen.
For bruk av mobiltelefoner (GSM, GPRS,
UMTS) med EC-typegodkjennelse, anbe-
fales det å følge instruksjonene fra mobil-
telefonens produsent.TILBEHØR SOM
BRUKEREN KJØPER
Hvis du, etter at ha kjøpt bilen, ønsker å
installere elektrisk utstyr som krever per-
manent elektrisk forsyning (f.eks. alarm,
satellittbasert tyvalarm etc.) eller tilbehør
med stor elektrisk forbruk, ta kontakt
med Fiats servicenett, som har kvalifisert
personell foreslå egnete enheter i Lineac-
cessori Fiat og vurdere det totale elektris-
ke forbruket for å kontrollere hvis kjøret-
øyets elektriske system kan klare belastin-
gen som trenges, eller hvis man må integ-
rere systemet med et større batteri.INSTALLASJON AV
ELEKTRISKE/ELEKTRONISKE
ENHETER
De elektriske/elektroniske enhetene som
blir installert etter kjøp av bilen og på et-
termarkedet må være forsynt med mer-
ket:
Fiat Auto S.p.A. autoriserer installasjon av
transceivere forutsatt at installasjonen skal
utføres på en fagmessig måte, respektere
produsentens instruksjoner, i et spesial-
isert senter.
ADVARSEL Montering av enheter som in-
volverer endringer i egenskapene for bilen,
kan bestemme tilbakekall av bilens regist-
reringsbevis av myndighetene og eventuell
annullering av garantien begrenset til de
mangler som skyldes de nevnte
endringene eller som er direkte eller indi-
rekte knyttet til disse.
Fiat Auto S.p.A. påtar seg intet ansvar for
skade forårsaket av installasjonen av tilbe-
hør som ikke er levert eller anbefalt av Fiat
Auto S.p.A. og installert i manglende over-
holdelse av de krav som er gitt.

95
SIKKERHET
START OG
KJØRING
VARSELLAMPER
OG MELDINGER
I NØDSSITUASJONER
VEDLIKEHOLD
OG SERVICE
TEKNISKE
D ATA
ALFABETISK
INNHOLDSFORTE-
GNELSE
INSTRUMENTPANEL
OG KONTROLLER
Mulighet til påfylling
For å garantere full fylling av tanken, gjen-
nomfør to toppinger etter det første klik-
ket på pumpemunnstykket. Unngå ytterli-
gere topping som kan føre til feil i forsyn-
ingssystemet.
LOKK DRIVSTOFFTANKEN
fig. 116
Når du tanker drivstoff, skal du åpne
døren Apå venstre side av kjøretøyet, og
sett deretter startnøkkelen i låsmekanis-
men på lokket og vri det i retning mot
klokken, skru deretter av lokket B.
Den hermetiske forseglingen kan
forårsake en liten trykkøkning i tanken. Et
eventuelt utslippsstøy når du åpner lokket
er derfor helt normalt.
Under fylling må man hekte lokket på en-
heten Csom finnes på innsiden av luken.
fig. 116F0F0107m
Ikke gå i nærheten av tank-
dysen med åpen ild eller ten-
te sigaretter: brannfare. Unngå å
komme for nær munnstykket med an-
siktet for å hindre innpusting av ska-
delige gasser.
OBS!
TANKE KJØRETØYET
Funksjon i kaldt vær
Ved lavere temperaturer vil graden av die-
seldrivstoffets bli svekket på grunn av
dannelsen av parafiner med derav følgende
feil i brennstofftilførselen.
For å unngå disse funksjonsproblemer, blir
sommerdiesel, vinterdiesel og arktisk die-
sel distribuert normalt (fjellområder/kalle
områder). Hvis du fyller på med dieseld-
rivstoff som ikke er egnet for den aktuelle
temperaturen, kan det være lurt å blande
diesel med TUTELA DIESEL ART tilset-
ningsstoff i proporsjonene som er angitt
på selve produktet inn i tanken før frost-
væsken og deretter tilsette dieseldrivstof-
fet.
Ved bruk/lang parkering av kjøretøyet i
fjellområder/områder med kaldt klima, an-
befales å fylle tanken med dieseldrivstoff
som er tilgjengelig på plass.
Videre, i disse tilfellene er det foreslått å
holde en drivstoffmengde i tanken på mer
enn 50 % av den utnyttbare kapasiteten.Bruk kun kjøretøydiesel i sams-
var med den europeiske spesi-
fikasjonen EN590. Bruk av
andre produkter eller blandin-
ger kan uopprettelig skade motoren på
en måte som innebærer at garantien blir
annullert. Ved en utilsiktet fylling med en
annen type drivstoff, skal du ikke starte
motoren og gå frem med tømming av
tanken. Hvis motoren har blitt kjørt selv
for en meget kort periode, er det nød-
vendig å tømme ut forsyningskretsen, i
tillegg til tanken.
Under fylling må man ikke åp-
ne den venstre skyvedøren på
siden, da dette kan gjøre skade
på den åpne drivstoffluken.

96
SIKKERHET
START OG
KJØRING
VARSELLAMPER
OG MELDINGER
I NØDSSITUASJONER
VEDLIKEHOLD
OG SERVICE
TEKNISKE
D ATA
ALFABETISK
INNHOLDSFORTE-
GNELSE
INSTRUMENTPANEL
OG KONTROLLER
MILJØVERN
Enhetene for å redusere utslipp fra diesel-
motorene er:
❒forbrenningskatalysator
❒anlegg for resirkulering av avgasser
(E.G.R.)
❒partikkelfilter (DPF) (for versjoner/mar-
keder hvor dette finnes).DPF PARTIKKELFILTER
(DIESEL PARTICULATE FILTER)
(for versjoner/markeder hvor dette
finnes)
Diesel Particulate Filter er et mekanisk fil-
ter som er montert i eksosanlegget og
som fanger fysisk karbonpartiklene som
finnes i avgassene fra Dieselmotorer.
Bruken av partikkelfilter er nødvendig for
å kunne eliminere nesten fullstendig alle
utslipp av karbonpartikler i samsvar med
dagens/fremtidens lover og forskrifter.
Under normal bruk av kjøretøyet, vil mot-
orstyringen registrere en rekke data ved-
rørende bilbruken (bruksperiode, type vei-
strekning, avleste temperaturer, etc.) og
avgjør således hvor stor mengde partikler
som har blitt oppsamlet i filteret. Fordi fil-
teret er et oppsamlingssystem, må det re-
genereres (renses) regelmessig ved å for-
brenne karbonpartiklene.
Regenereringsprosedyren håndteres au-
tomatisk av motorstyreenheten i henhold
til filterets akkumulasjonsstatus og kjøret-
øyets bruksforhold. Under regenerering
kan av følgende fenomener inntreffe: be-
grenset økning av tomgang, aktivering av
den elektriske viften, begrenset øking av
røykgraden, høye eksostemperaturer. Dis-
se situasjonene skal ikke tolkes som feil og
sammenfaller ikke med kjøretøyets bete-
ende og miljøet.
Under normal bruk, når kata-
lysatoren og partikkelfilteret
(DPF) (for versjoner/markeder hvor
dette finnes) meget høye temperaturer
når de er brukt. Derfor skal du ikke
parkere bilen på brennbare materialer
(gress, tørre blader, barnåler, etc.):
brannfare.
OBS!
Under normal bruk utvikler
katalysatoren høye tempera-
turer. Derfor skal du ikke parkere bilen
på brennbare materialer (gress, tørre
blader, barnåler, etc.): brannfare.
OBS!
fig. 117F0F0357m
Diesel startpumpe
I tilfelle mangel på drivstoff, er det nødven-
dig å starte kretsen på nytt
❒fyll på drivstofftanken så snart som
mulig med minst 5 liter drivstoff
❒aktiver den manuelle startpumpen, som
finnes under motorpanseret under sik-
ringen, helt til drivstoffet vises i den
gjennomsiktige slangen
❒aktiver startmotoren, helt til motoren
starter.

97
START OG
KJØRING
VARSELLAMPER
OG MELDINGER
I NØDSSITUASJONER
VEDLIKEHOLD
OG SERVICE
TEKNISKE
D ATA
ALFABETISK
INNHOLDSFORTE-
GNELSE
INSTRUMENTPANEL
OG KONTROLLER
SIKKERHET
SIKKERHETSBELTER .......................................................... 98
S.B.R-SYSTEM ........................................................................ 100
BELTESTRAMMERE ............................................................. 100
SIKRING AV BARN I BILEN ............................................. 103
MONTERING AV “UNIVERSAL” BARNESETE............. 104
MONTERING AV
“ISOFIX UNIVERSAL” BARNESETE ................................ 107
AIRBAG .................................................................................. 112
AIRBAG PÅ SIDEN .............................................................. 115
S S
I I
K K
K K
E E
R R
H H
E E
T T

98
START OG
KJØRING
VARSELLAMPER
OG MELDINGER
I NØDSSITUASJONER
VEDLIKEHOLD
OG SERVICE
TEKNISKE
D ATA
ALFABETISK
INNHOLDSFORTE-
GNELSE
INSTRUMENTPANEL
OG KONTROLLER
SIKKERHET

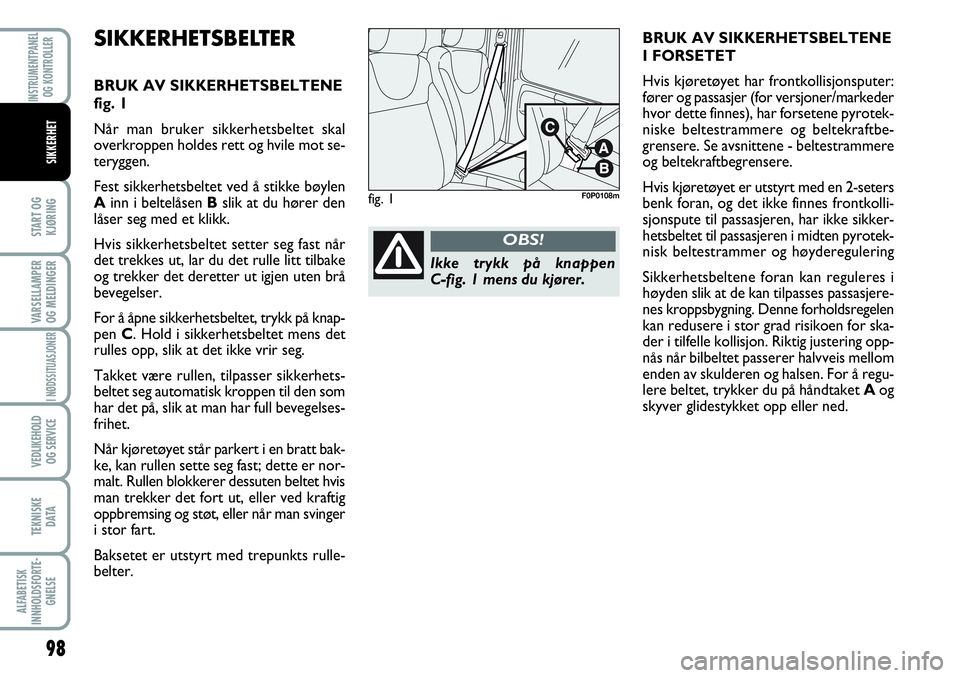

SIKKERHETSBELTER
BRUK AV SIKKERHETSBELTENE
fig. 1
Når man bruker sikkerhetsbeltet skal
overkroppen holdes rett og hvile mot se-
teryggen.
Fest sikkerhetsbeltet ved å stikke bøylen
Ainn i beltelåsen Bslik at du hører den
låser seg med et klikk.
Hvis sikkerhetsbeltet setter seg fast når
det trekkes ut, lar du det rulle litt tilbake
og trekker det deretter ut igjen uten brå
bevegelser.
For å åpne sikkerhetsbeltet, trykk på knap-
pen C. Hold i sikkerhetsbeltet mens det
rulles opp, slik at det ikke vrir seg.
Takket være rullen, tilpasser sikkerhets-
beltet seg automatisk kroppen til den som
har det på, slik at man har full bevegelses-
frihet.
Når kjøretøyet står parkert i en bratt bak-
ke, kan rullen sette seg fast; dette er nor-
malt. Rullen blokkerer dessuten beltet hvis
man trekker det fort ut, eller ved kraftig
oppbremsing og støt, eller når man svinger
i stor fart.
Baksetet er utstyrt med trepunkts rulle-
belter.
fig. 1F0P0108m
Ikke trykk på knappen
C-fig. 1 mens du kjører.
OBS!
BRUK AV SIKKERHETSBELTENE
I FORSETET
Hvis kjøretøyet har frontkollisjonsputer:
fører og passasjer (for versjoner/markeder
hvor dette finnes), har forsetene pyrotek-
niske beltestrammere og beltekraftbe-
grensere. Se avsnittene - beltestrammere
og beltekraftbegrensere.
Hvis kjøretøyet er utstyrt med en 2-seters
benk foran, og det ikke finnes frontkolli-
sjonspute til passasjeren, har ikke sikker-
hetsbeltet til passasjeren i midten pyrotek-
nisk beltestrammer og høyderegulering
Sikkerhetsbeltene foran kan reguleres i
høyden slik at de kan tilpasses passasjere-
nes kroppsbygning. Denne forholdsregelen
kan redusere i stor grad risikoen for ska-
der i tilfelle kollisjon. Riktig justering opp-
nås når bilbeltet passerer halvveis mellom
enden av skulderen og halsen. For å regu-
lere beltet, trykker du på håndtaket Aog
skyver glidestykket opp eller ned.

99
START OG
KJØRING
VARSELLAMPER
OG MELDINGER
I NØDSSITUASJONER
VEDLIKEHOLD
OG SERVICE
TEKNISKE
D ATA
ALFABETISK
INNHOLDSFORTE-
GNELSE
INSTRUMENTPANEL
OG KONTROLLER
SIKKERHET
fig. 2F0P0111m
Høydejustering av setebelte-
ne bør utføres når bilen står
stille.
OBS!
Etter justering må du alltid
sjekke at glidestykket er fast-
låst i én av de bestemte stillingene.
Slipp håndtaket og trykk en gang, til
slik at låseanordningen klikker på
plass hvis den ikke skulle ha festet seg
i en av de bestemte stillingene.
OBS!
Husk at ved kraftig sammen-
støt utgjør passasjerene som
sitter i baksetet og en alvorlig risiko
for seg selv og for passasjerene i for-
setet dersom de ikke fester sikkerhets-
beltene.
OBS!
Sikkerhetsbeltene er kon-
struert for å beskytte passa-
sjerene og ikke for å holde eller feste
bagasje eller for annen uriktig bruk.
OBS!
BRUK AV SIKKERHETSBELTENE
I BAKSETENE fig. 2
Hvis kjøretøyet har ett individuelt sete og
en 2-seter, er de 3 setene utstyrt med tre-
punktssikkerhetsbelter og opprullingsme-
kanismer. Midtsetet har en skinne og rul-
lemekanisme i ett med seteryggen.
Den treseters benken (forlenget chassis)
har sikkerhetsbelte med rullemekanisme.
Sikkerhetsbeltene er i ett med benkens se-
terygg. Pass på at du fester sikkerhetsbeltet
i den riktige låsen.
I den andre og tredje raden, må sikker-
hetsbeltet alltid festes på den tilsvarende
plassen. Bytt ikke sikkerhetsbeltet eller
festet til setene på siden med festene eller
beltet til midtsetet.
Etter at du har vippet opp
eller flyttet et sete, må du
kontrollere at sikkerhetsbeltet er kor-
rekt rullet opp og at festet ligger klart.
OBS!
Kontrollere at seteryggen er
korrekt festet på begge sider,
slik at det ikke kastes fremover og
skader passasjerene dersom du må
bremse hardt.
OBS!

Operasjoner som fører til støt,
vibrasjoner eller lokal opp-
varming (over 100° C for en maksimal
varighet på 6 timer) i området for bel-
testrammer, kan forårsake skader eller
aktiveringer. Henvend deg til et verks-
ted i Fiats servicenett dersom et
inngrep er nødvendig.
OBS!
100
START OG
KJØRING
VARSELLAMPER
OG MELDINGER
I NØDSSITUASJONER
VEDLIKEHOLD
OG SERVICE
TEKNISKE
D ATA
ALFABETISK
INNHOLDSFORTE-
GNELSE
INSTRUMENTPANEL
OG KONTROLLER
SIKKERHET
BELTESTRAMMERE
For å øke sikkerhetsbeltenes beskyttende
effekt, er kjøretøyet utstyrt med belte-
strammere, som ved kraftig frontsammen-
støt sørger for at beltene sitter helt stramt
til passasjerens kropp. Dette skjer før hol-
deeffekten starter.
Når beltestrammeren har blitt utløst, vil
man merke at beltet trekkes mot rulleme-
kanismen.
VIKTIG For at beltestrammeren skal gi
best mulig beskyttelse, skal sikkerhetsbel-
tet sitte tett inntil overkroppen og hofte-
partiet. Når beltestrammeren aktiveres
kan det oppstå litt røykutvikling. Denne
røyken er ikke skadelig og betyr ikke at
det har oppstått brann. Beltestrammeren
trenger verken vedlikehold eller smøring.
Ethvert inngrep eller endring på belte-
strammerens opprinnelige tilstand vil opp-
heve dens beskyttende virkning. Dersom
utstyret har blitt utsatt for naturskade
(oversvømmelser, kraftig uvær) og meka-
nismen kan ha blitt skadet av vann eller
gjørme, må den skiftes ut.Beltestrammeren kan kun
brukes én gang. Etter aktive-
ringen skal du henvende deg til Fiats
servicenett for å få den erstattet.
OBS!S.B.R-SYSTEM
Kjøretøyet er utstyrt med et system kalt
SBR (Seat Belt Reminder), består av en
summer, som sammen med varsellyset
som tennes på instrumentpanelet, advarer
føreren og passasjeren foran om at de ikke
har festet sikkerhetsbeltene.
