2016 CITROEN JUMPER Omistajan Käsikirjat (in Finnish)

167
jumper_fi_Chap08_Aide-Rapide_ed01-2015

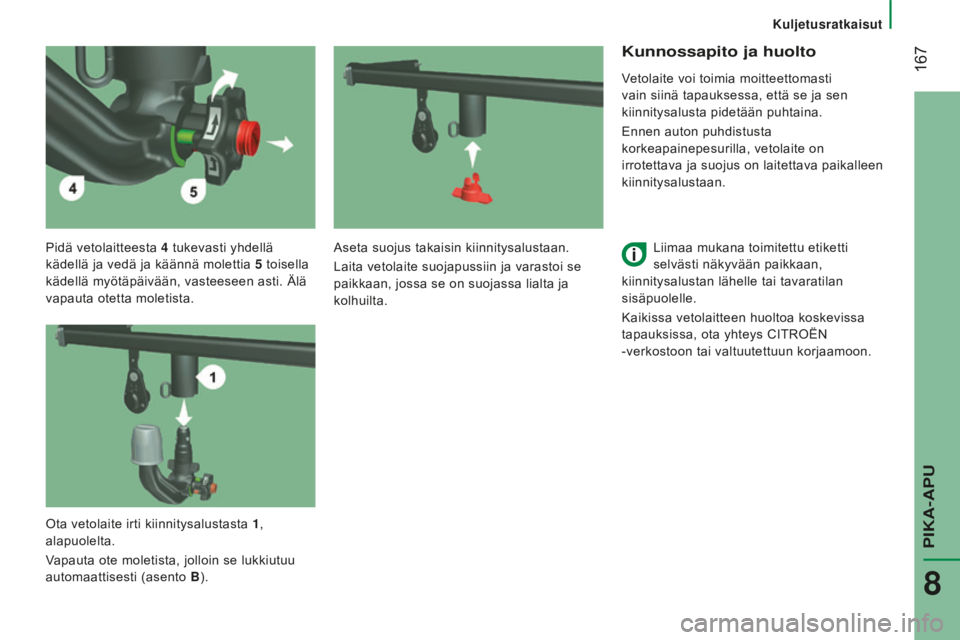

Pidä vetolaitteesta 4 tukevasti yhdellä
kädellä ja vedä ja käännä molettia 5
toisella

kädellä myötäpäivään, vasteeseen asti. Älä
vapauta otetta moletista.
Kunnossapito ja huolto
Vetolaite voi toimia moitteettomasti
vain siinä tapauksessa, että se ja sen
kiinnitysalusta pidetään puhtaina.
Ennen auton puhdistusta
korkeapainepesurilla, vetolaite on
irrotettava ja suojus on laitettava paikalleen
kiinnitysalustaan.
Liimaa mukana toimitettu etiketti
selvästi näkyvään paikkaan,
kiinnitysalustan lähelle tai tavaratilan
sisäpuolelle.
Kaikissa vetolaitteen huoltoa koskevissa
tapauksissa, ota yhteys CITROËN
-verkostoon tai valtuutettuun korjaamoon.
Aseta suojus takaisin kiinnitysalustaan.
Laita vetolaite suojapussiin ja varastoi se
paikkaan, jossa se on suojassa lialta ja
kolhuilta.
Ota vetolaite irti kiinnitysalustasta 1 ,
alapuolelta.
Vapauta ote moletista, jolloin se lukkiutuu
automaattisesti (asento B ).
Kuljetusratkaisut
PiKA-APU
8

168
jumper_fi_Chap08_Aide-Rapide_ed01-2015

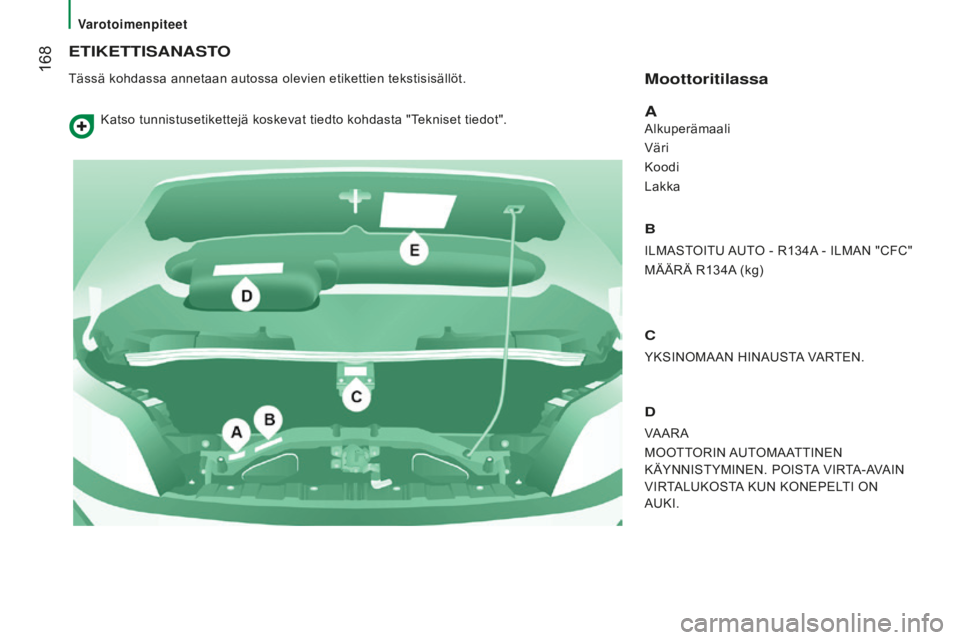

EtiKEttisANAstO
Tässä kohdassa annetaan autossa olevien etikettien tekstisisällöt.Moottoritilassa
A
Alkuperämaali
Väri
Koodi
Lakka
B
ILMASTOITU AUTO - R134A - ILMAN "CFC"
MÄÄRÄ R134A (kg)
C
YKSINOMAAN HINAUSTA VARTEN.
D
VAARA
MOOTTORIN AUTOMAATTINEN
KÄYNNISTYMINEN. POISTA VIRTA-AVAIN
VIRTALUKOSTA KUN KONEPELTI ON
AUKI.
Katso tunnistusetikettejä koskevat tiedto kohdasta "Tekniset tiedot".
Varotoimenpiteet

169
jumper_fi_Chap08_Aide-Rapide_ed01-2015

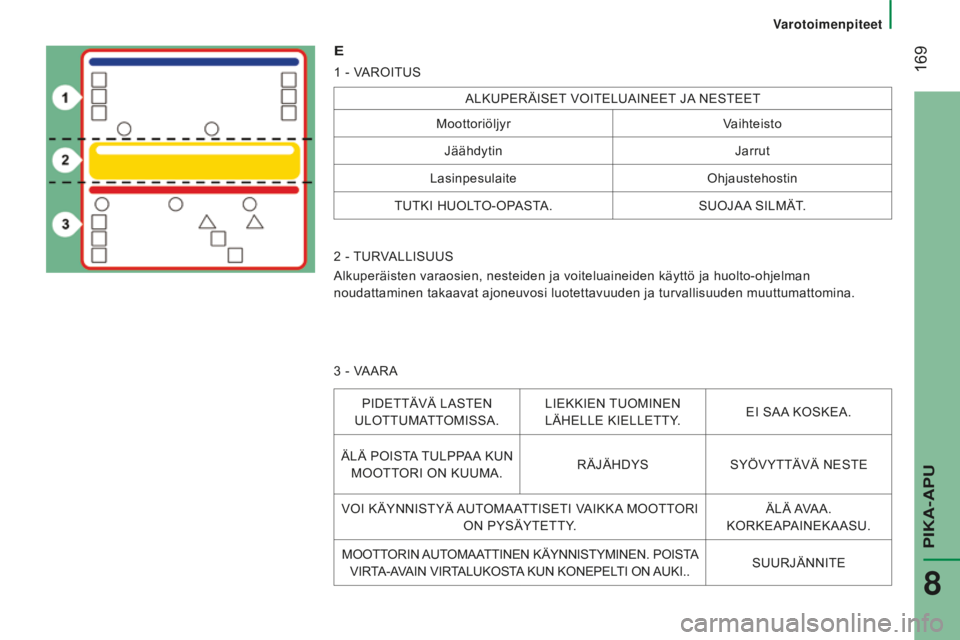

E
1 - VAROITUS
ALKUPERÄISET VOITELUAINEET JA NESTEET
Moottoriöljyr Vaihteisto
Jäähdytin Jarrut
Lasinpesulaite Ohjaustehostin
TUTKI HUOLTO-OPASTA. SUOJAA SILMÄT.
2

- TURVALLISUUS
Alkuperäisten varaosien, nesteiden ja voiteluaineiden käyttö ja huolto-ohjelman
noudattaminen takaavat ajoneuvosi luotettavuuden ja turvallisuuden muuttumattomina.
3

- VAARA
PIDETTÄVÄ LASTEN
ULOTTUMATTOMISSA. LIEKKIEN TUOMINEN
LÄHELLE KIELLETTY. EI SAA KOSKEA.
ÄLÄ POISTA TULPPAA KUN MOOTTORI ON KUUMA. RÄJÄHDYS
SYÖVYTTÄVÄ NESTE
VOI KÄYNNISTYÄ AUTOMAATTISETI VAIKKA MOOTTORI ON PYSÄYTETTY. ÄLÄ AVAA.
KORKEAPAINEKAASU.
MOOTTORIN AUTOMAATTINEN KÄYNNISTYMINEN. POISTA VIRTA-AVAIN VIRTALUKOSTA KUN KONEPELTI ON AUKI.. SUURJÄNNITE
Varotoimenpiteet
PiKA-APU
8

170
jumper_fi_Chap08_Aide-Rapide_ed01-2015

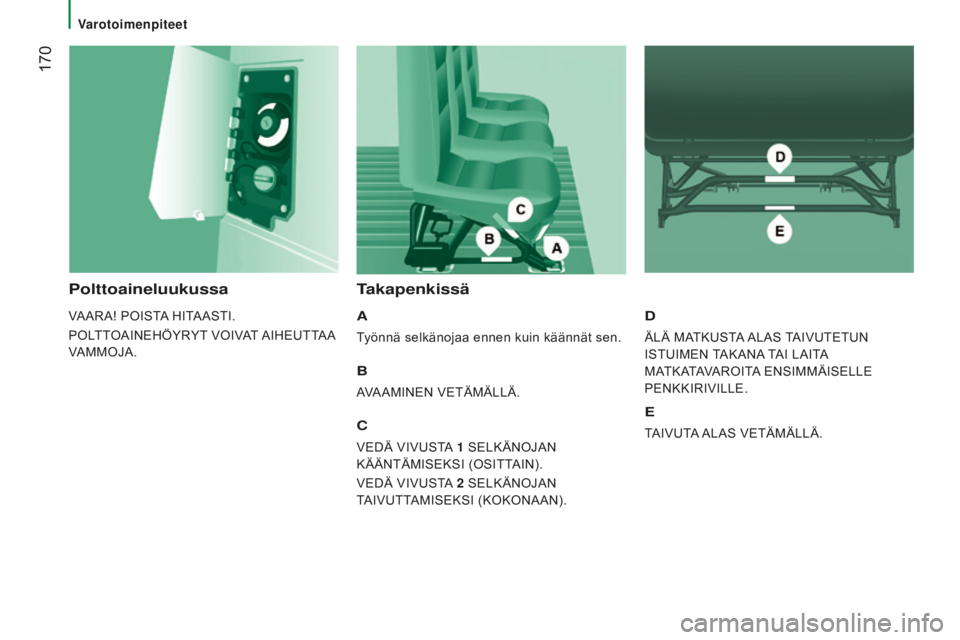

Polttoaineluukussa
VAARA! POISTA HITAASTI.
POLTTOAINEHÖYRYT VOIVAT AIHEUTTAA
VAMMOJA.
takapenkissä
A
Työnnä selkänojaa ennen kuin käännät sen.
B
AVAAMINEN VETÄMÄLLÄ.
C
VEDÄ VIVUSTA 1 SELKÄNOJAN
KÄÄNTÄMISEKSI (OSITTAIN).
VEDÄ VIVUSTA 2

SELKÄNOJAN

TAIVUTTAMISEKSI (KOKONAAN).
D
ÄLÄ MATKUSTA ALAS TAIVUTETUN
ISTUIMEN TAKANA TAI LAITA
MATKATAVAROITA ENSIMMÄISELLE
PENKKIRIVILLE.
E
TAIVUTA ALAS VETÄMÄLLÄ.
Varotoimenpiteet

171
jumper_fi_Chap08_Aide-Rapide_ed01-2015
V
PIKA-APU
8

172
jumper_fi_Chap09_Caracteristiques-Techniques_ed01-2015

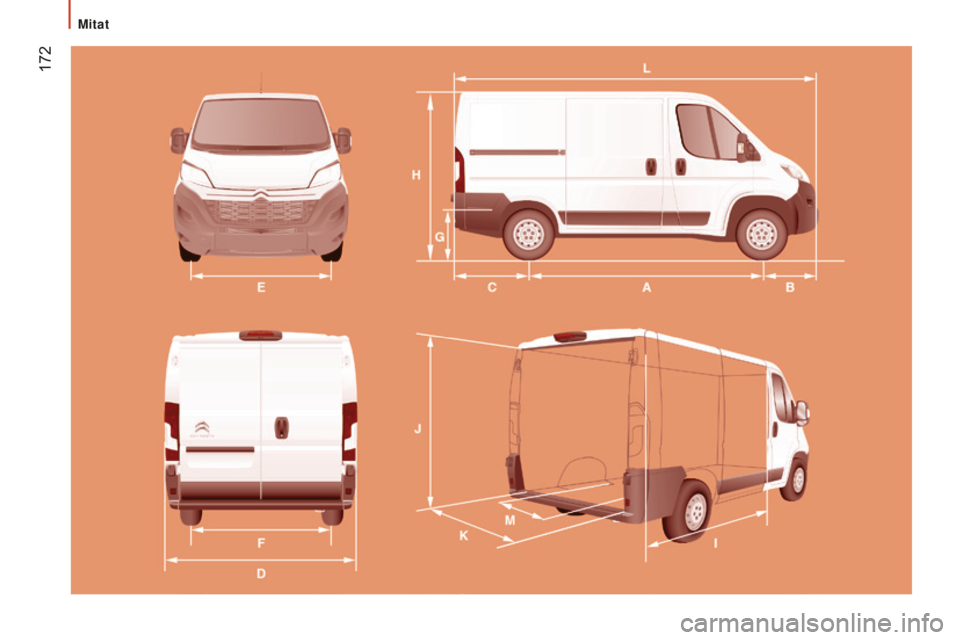

Mitat

173
jumper_fi_Chap09_Caracteristiques-Techniques_ed01-2015
M i tAt
arvot annetaan millimetreinä.
Ajoneuvoasi on saatavana neljää eri pituutta (L1...) ja kolmea korkeutta (H1...), katso vastaavia taulukoita:PAKE
tti AU t
O
l

1
l
2
l
3
l
4
H1 H2 H1 H2 H2 H3 H2 H3
lKokonaispituus 4

9635
4135
9986
363
H Kokonaiskorkeus 2
254 2 524 2 254 2 524 2 524 2 764 2 524 2 764
A Akseliväli 3
0003
4504
035
B Etuylitys 948
C Takaylitys 1
0151
380
D Kokonaisleveys (sivupeilien kanssa / ilman) 2
508 / 2 050
E Etunapojen leveys 1
810
F Takanapojen leveys 1
790
G Lastauskynnyksen korkeus 535
- 565
iSisälattian pituus2

6703
1203
7054
070
J Kuorman enimmäissisäkorkeus 1
662 1 932 1 662 1 932 1 932 2 172 1 932 2 172
K Enimmäissisäleveys 1
870
M Sisäleveys pyöräkoteloiden välillä 1
422
tilavuus (m3)89,5 10 11,5 13 15 15 17
9
TEKNISET OMINAISUUDET
Mitat

174
jumper_fi_Chap09_Caracteristiques-Techniques_ed01-2015

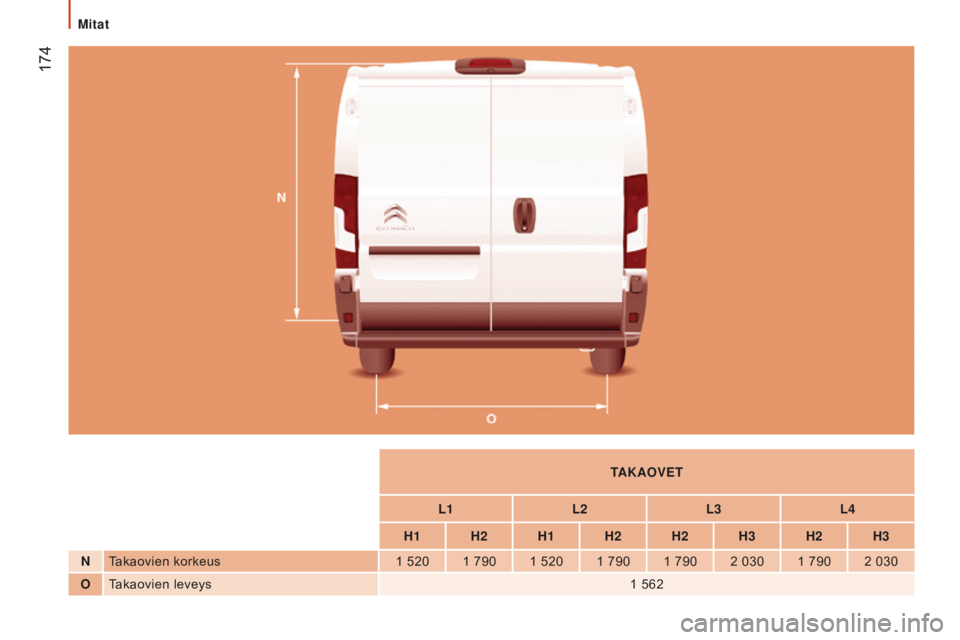

tAKAOVEt
l
1
l

2
l
3
l
4
H1 H2 H1 H2 H2 H3 H2 H3
N Takaovien korkeus 1

520 1

790 1

520 1

790 1 790 2 030 1 790 2 030
O Takaovien leveys 1
562
Mitat
