2016 CITROEN JUMPER Omistajan Käsikirjat (in Finnish)

263
jumper_fi_Chap11_Particularites_ed01-2015

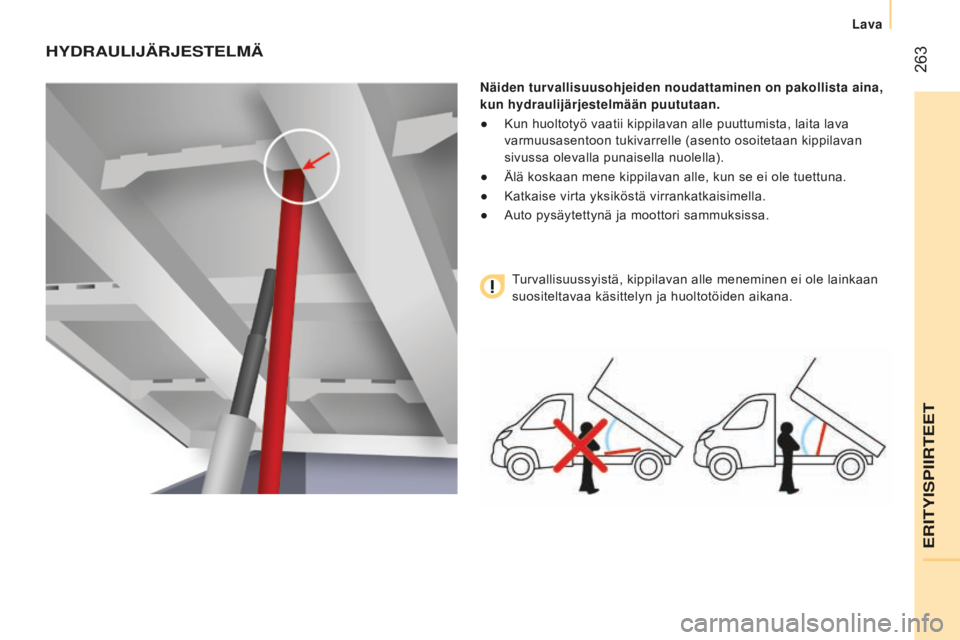

HyDRAUliJÄRJEstElMÄ
Näiden turvallisuusohjeiden noudattaminen on pakollista aina,
kun hydraulijärjestelmään puututaan.
●
Kun huoltotyö vaatii kippilavan alle puuttumista, laita lava

varmuusasentoon tukivarrelle (asento osoitetaan kippilavan
sivussa olevalla punaisella nuolella).
●

Älä koskaan mene kippilavan alle, kun se ei ole tuettuna.
●


Katkaise virta yksiköstä virrankatkaisimella.
●


Auto pysäytettynä ja moottori sammuksissa.T

urvallisuussyistä, kippilavan alle meneminen ei ole lainkaan
suositeltavaa käsittelyn ja huoltotöiden aikana.
ERityisPiiRtEEt
lava

264
jumper_fi_Chap11_Particularites_ed01-2015

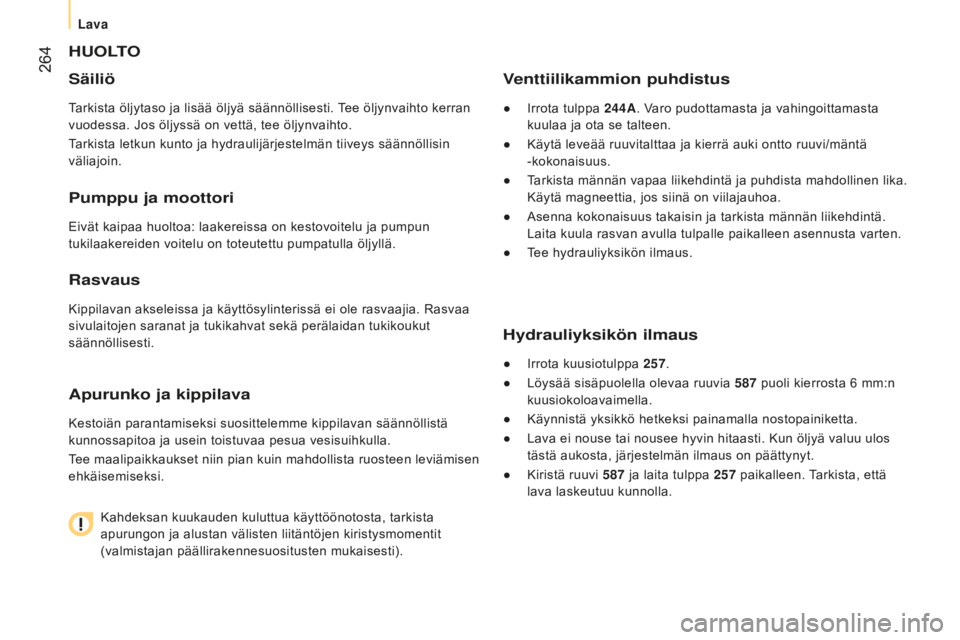

HUOltO
s äiliö
Tarkista öljytaso ja lisää öljyä säännöllisesti. Tee öljynvaihto kerran
vuodessa. Jos öljyssä on vettä, tee öljynvaihto.
Tarkista letkun kunto ja hydraulijärjestelmän tiiveys säännöllisin
väliajoin.
Pumppu ja moottori
Eivät kaipaa huoltoa: laakereissa on kestovoitelu ja pumpun
tukilaakereiden voitelu on toteutettu pumpatulla öljyllä.
Rasvaus
Kippilavan akseleissa ja käyttösylinterissä ei ole rasvaajia. Rasvaa
sivulaitojen saranat ja tukikahvat sekä perälaidan tukikoukut
säännöllisesti.
Apurunko ja kippilava
Kestoiän parantamiseksi suosittelemme kippilavan säännöllistä
kunnossapitoa ja usein toistuvaa pesua vesisuihkulla.
Tee maalipaikkaukset niin pian kuin mahdollista ruosteen leviämisen
ehkäisemiseksi.
Kahdeksan kuukauden kuluttua käyttöönotosta, tarkista
apurungon ja alustan välisten liitäntöjen kiristysmomentit
(valmistajan päällirakennesuositusten mukaisesti).
Venttiilikammion puhdistus
● Irrota tulppa 244A. Varo pudottamasta ja vahingoittamasta
kuulaa ja ota se talteen.
●

Käytä leveää ruuvitalttaa ja kierrä auki ontto ruuvi/mäntä

-kokonaisuus.
●

T
arkista männän vapaa liikehdintä ja puhdista mahdollinen lika.
Käytä magneettia, jos siinä on viilajauhoa.
●

Asenna kokonaisuus takaisin ja tarkista männän liikehdintä.

Laita kuula rasvan avulla tulpalle paikalleen asennusta varten.
●

T
ee hydrauliyksikön ilmaus.
Hydrauliyksikön ilmaus
● Irrota kuusiotulppa 257.
●
Löysää sisäpuolella olevaa ruuvia
587
puoli kierrosta 6
mm:n
kuusiokoloavaimella.
●

Käynnistä yksikkö hetkeksi painamalla nostopainiketta.
●


Lava ei nouse tai nousee hyvin hitaasti. Kun öljyä valuu ulos

tästä aukosta, järjestelmän ilmaus on päättynyt.
●

Kiristä ruuvi
587
ja laita tulppa
257
paikalleen.
Tarkista, että
lava laskeutuu kunnolla.
lava

265
jumper_fi_Chap11_Particularites_ed01-2015

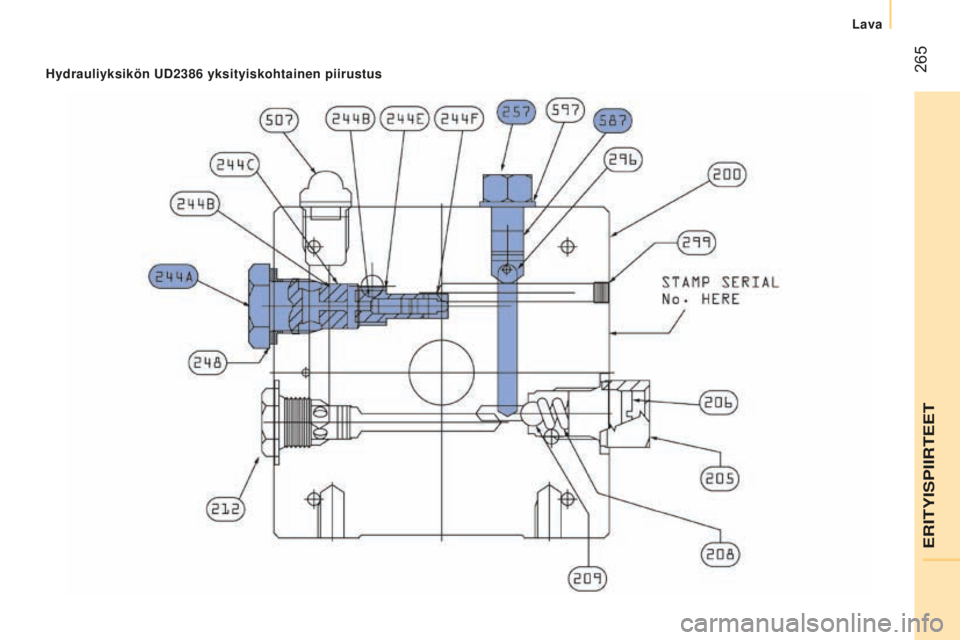

Hydrauliyksikön UD2386 yksityiskohtainen piirustus
ERityisPiiRtEEt
lava

266
jumper_fi_Chap11_Particularites_ed01-2015

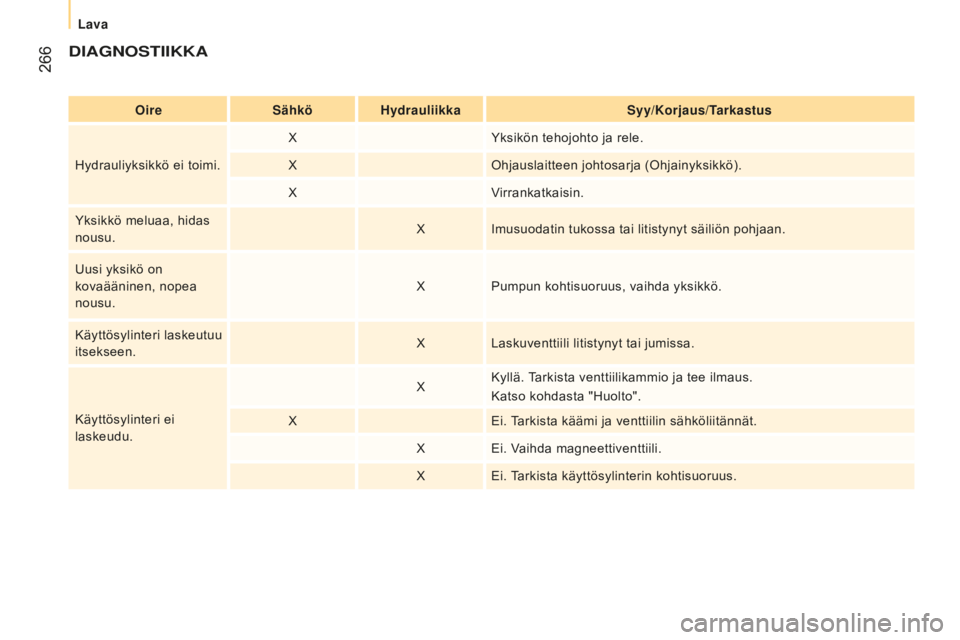

DiAGNOstiiKKA
OiresähköHydrauliikkas yy/Korjaus/ tarkastus
Hydrauliyksikkö ei toimi. X
Yksikön tehojohto ja rele.
X Ohjauslaitteen johtosarja (Ohjainyksikkö).
X V
irrankatkaisin.
Yksikkö meluaa, hidas
nousu. X
Imusuodatin tukossa tai litistynyt säiliön pohjaan.
Uusi yksikö on
kovaääninen, nopea
nousu. X
Pumpun kohtisuoruus, vaihda yksikkö.
Käyttösylinteri laskeutuu
itsekseen. X
Laskuventtiili litistynyt tai jumissa.
Käyttösylinteri ei
laskeudu. X
Kyllä. Tarkista venttiilikammio ja tee ilmaus.
Katso kohdasta "Huolto".
X Ei. Tarkista käämi ja venttiilin sähköliitännät.
X Ei. Vaihda magneettiventtiili.
X Ei. Tarkista käyttösylinterin kohtisuoruus.
lava

267
jumper_fi_Chap11_Particularites_ed01-2015

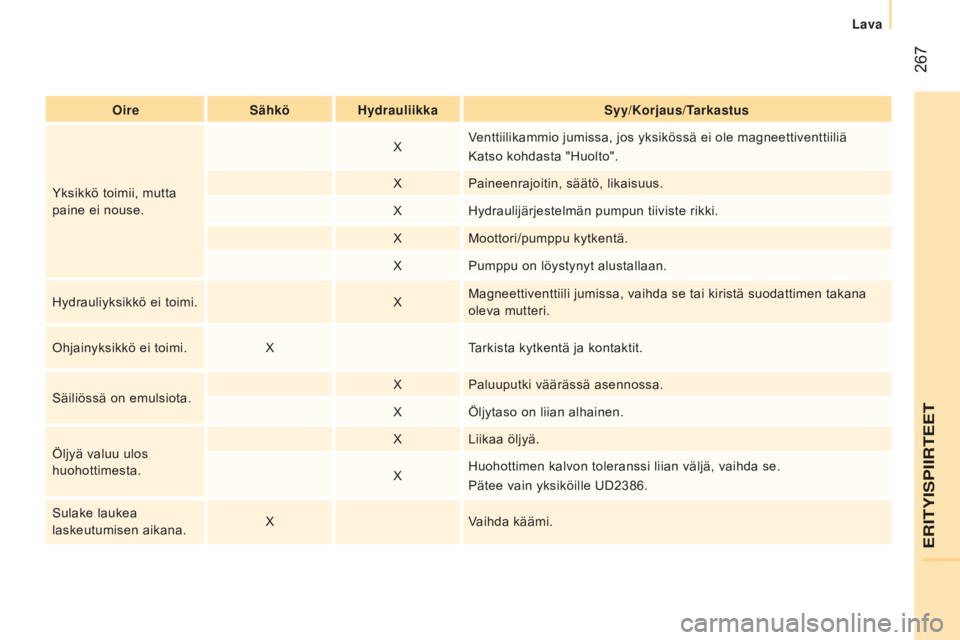

OiresähköHydrauliikkas yy/Korjaus/ tarkastus
Yksikkö toimii, mutta
paine ei nouse. X
Venttiilikammio jumissa, jos yksikössä ei ole magneettiventtiiliä
Katso kohdasta "Huolto".
X Paineenrajoitin, säätö, likaisuus.
X Hydraulijärjestelmän pumpun tiiviste rikki.
X Moottori/pumppu kytkentä.
X Pumppu on löystynyt alustallaan.
Hydrauliyksikkö ei toimi. XMagneettiventtiili jumissa, vaihda se tai kiristä suodattimen takana
oleva mutteri.
Ohjainyksikkö ei toimi. XTarkista kytkentä ja kontaktit.
Säiliössä on emulsiota. X
Paluuputki väärässä asennossa.
X Öljytaso on liian alhainen.
Öljyä valuu ulos
huohottimesta. X
Liikaa öljyä.
X Huohottimen kalvon toleranssi liian väljä, vaihda se.
Pätee vain yksiköille UD2386.
Sulake laukea
laskeutumisen aikana. X
Vaihda käämi.
ERityisPiiRtEEt
lava
