2016 CITROEN JUMPER Omistajan Käsikirjat (in Finnish)

127
jumper_fi_Chap07_Verifications_ed01-2015

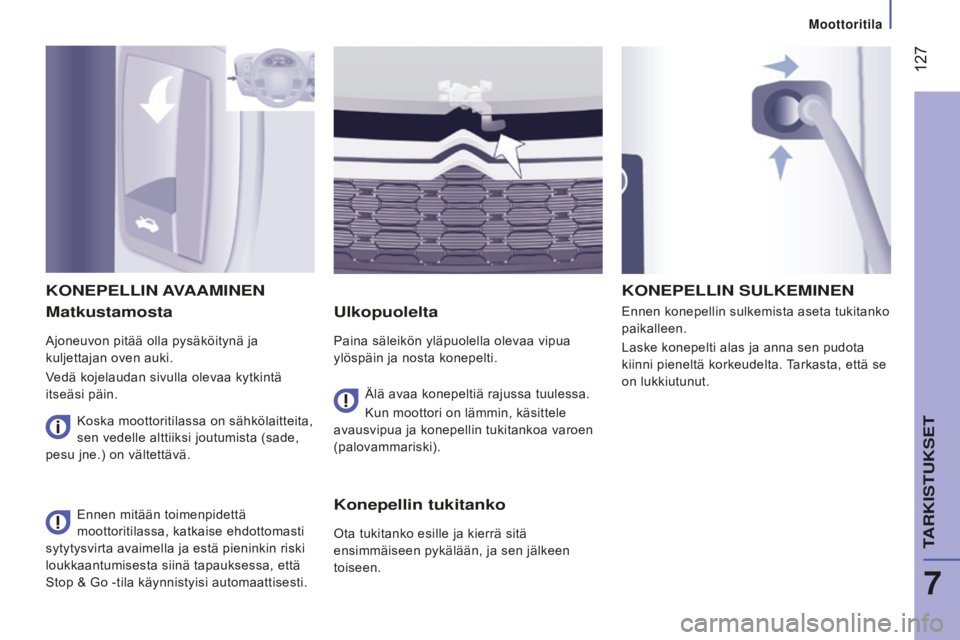

Matkustamosta
Ajoneuvon pitää olla pysäköitynä ja
kuljettajan oven auki.
Vedä kojelaudan sivulla olevaa kytkintä
itseäsi päin.
Ulkopuolelta
Paina säleikön yläpuolella olevaa vipua
ylöspäin ja nosta konepelti.Ennen konepellin sulkemista aseta tukitanko
paikalleen.
Laske konepelti alas ja anna sen pudota
kiinni pieneltä korkeudelta. Tarkasta, että se
on lukkiutunut.
KONEPElliN AVAAMiNEN
Älä avaa konepeltiä rajussa tuulessa.
Kun moottori on lämmin, käsittele
avausvipua ja konepellin tukitankoa varoen
(palovammariski).
Ennen mitään toimenpidettä
moottoritilassa, katkaise ehdottomasti
sytytysvirta avaimella ja estä pieninkin riski
loukkaantumisesta siinä tapauksessa, että
Stop & Go -tila käynnistyisi automaattisesti.
KONEPElliN sUlKEMiNEN
Konepellin tukitanko
Ota tukitanko esille ja kierrä sitä
ensimmäiseen pykälään, ja sen jälkeen
toiseen.
Koska moottoritilassa on sähkölaitteita,
sen vedelle alttiiksi joutumista (sade,
pesu jne.) on vältettävä.
7
Moottoritila
tARKistUKsEt

128
jumper_fi_Chap07_Verifications_ed01-2015

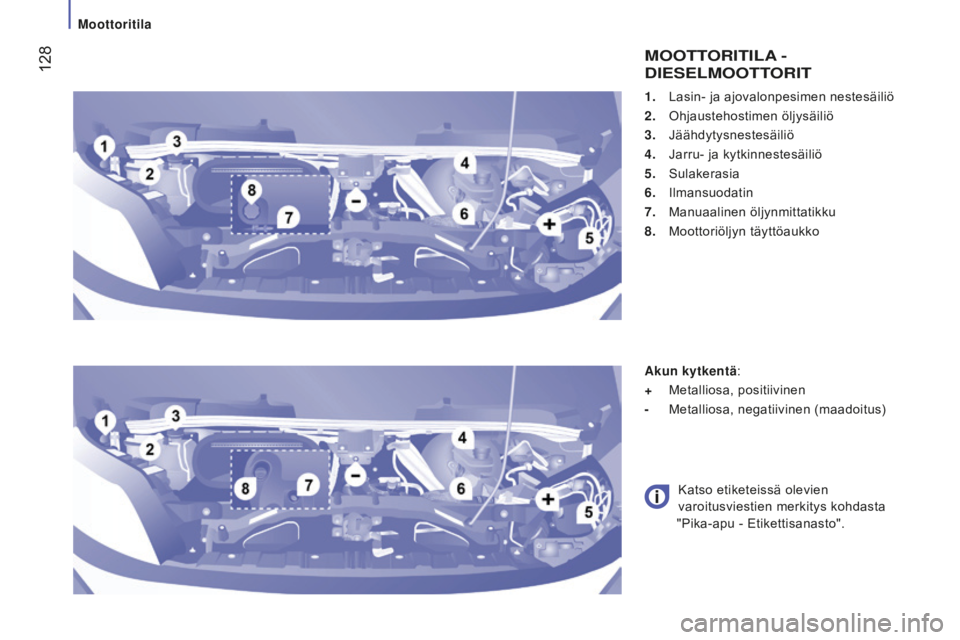

1. Lasin- ja ajovalonpesimen nestesäiliö
2.
Ohjaustehostimen öljysäiliö
3.


Jäähdytysnestesäiliö
4.


Jarru- ja kytkinnestesäiliö
5.


Sulakerasia
6.


Ilmansuodatin
7.


Manuaalinen öljynmittatikku
8.


Moottoriöljyn täyttöaukko
MOOttOR itil A -
D

i E s E l MOO tt
OR
it
Akun kytkentä:
+
Metalliosa, positiivinen
-
Metalliosa, negatiivinen (maadoitus)
Katso etiketeissä olevien


varoitusviestien merkitys kohdasta
"Pika-apu - Etikettisanasto".
Moottoritila

129
jumper_fi_Chap07_Verifications_ed01-2015
Käytetyt nesteet ja öljyt
Vältä pitkäaikaista ihokosketusta jäteöljyyn
ja nesteisiin.
Suurin osa näistä nesteistä on haitallisia
terveydelle ja syövyttäviä.
Älä kaada jäteöljyä tai nesteitä viemäriin tai
maahan.
Vie jäteöljy säiliöihin, jotka on varattu tätä
tarkoitusta varten CITROËN-verkoston
toimipisteissä tai valtuutetulla korjaamolla.

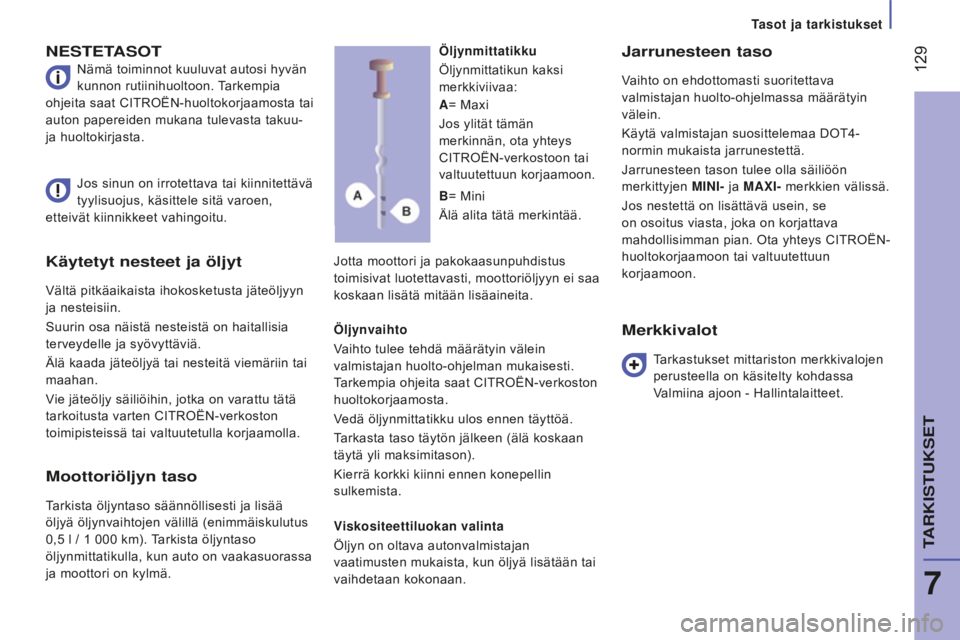

NEstEtAs O t
Nämä toiminnot kuuluvat autosi hyvän
kunnon rutiinihuoltoon. Tarkempia
ohjeita saat CITROËN-huoltokorjaamosta tai
auton papereiden mukana tulevasta takuu-
ja huoltokirjasta.
Jotta moottori ja pakokaasunpuhdistus
toimisivat luotettavasti, moottoriöljyyn ei saa
koskaan lisätä mitään lisäaineita.
Jarrunesteen taso
Vaihto on ehdottomasti suoritettava
valmistajan huolto-ohjelmassa määrätyin
välein.
Käytä valmistajan suosittelemaa DOT4-
normin mukaista jarrunestettä.
Jarrunesteen tason tulee olla säiliöön
merkittyjen Mi N i - ja MAX i - merkkien välissä.
Jos nestettä on lisättävä usein, se
on osoitus viasta, joka on korjattava
mahdollisimman pian. Ota yhteys CITROËN-
huoltokorjaamoon tai valtuutettuun
korjaamoon.
Jos sinun on irrotettava tai kiinnitettävä
tyylisuojus, käsittele sitä varoen,
etteivät kiinnikkeet vahingoitu.
ö

ljynmittatikku
Öljynmittatikun kaksi
merkkiviivaa:
ö

ljynvaihto
Vaihto tulee tehdä määrätyin välein
valmistajan huolto-ohjelman mukaisesti.
Tarkempia ohjeita saat CITROËN-verkoston
huoltokorjaamosta.
Vedä öljynmittatikku ulos ennen täyttöä.
Tarkasta taso täytön jälkeen (älä koskaan
täytä yli maksimitason).
Kierrä korkki kiinni ennen konepellin
sulkemista.
Viskositeettiluokan valinta
Öljyn on oltava autonvalmistajan
vaatimusten mukaista, kun öljyä lisätään tai
vaihdetaan kokonaan.
Merkkivalot
Tarkastukset mittariston merkkivalojen
perusteella on käsitelty kohdassa
Valmiina ajoon - Hallintalaitteet.
A
= Maxi
Jos ylität tämän
merkinnän, ota yhteys
CITROËN-verkostoon tai
valtuutettuun korjaamoon.
B = Mini
Älä alita tätä merkintää.
Moottoriöljyn taso
Tarkista öljyntaso säännöllisesti ja lisää
öljyä öljynvaihtojen välillä (enimmäiskulutus
0,5
l / 1 000 km). Tarkista öljyntaso
öljynmittatikulla, kun auto on vaakasuorassa
ja moottori on kylmä.
tasot ja tarkistukset
7
tARKistUKsEt

130
jumper_fi_Chap07_Verifications_ed01-2015

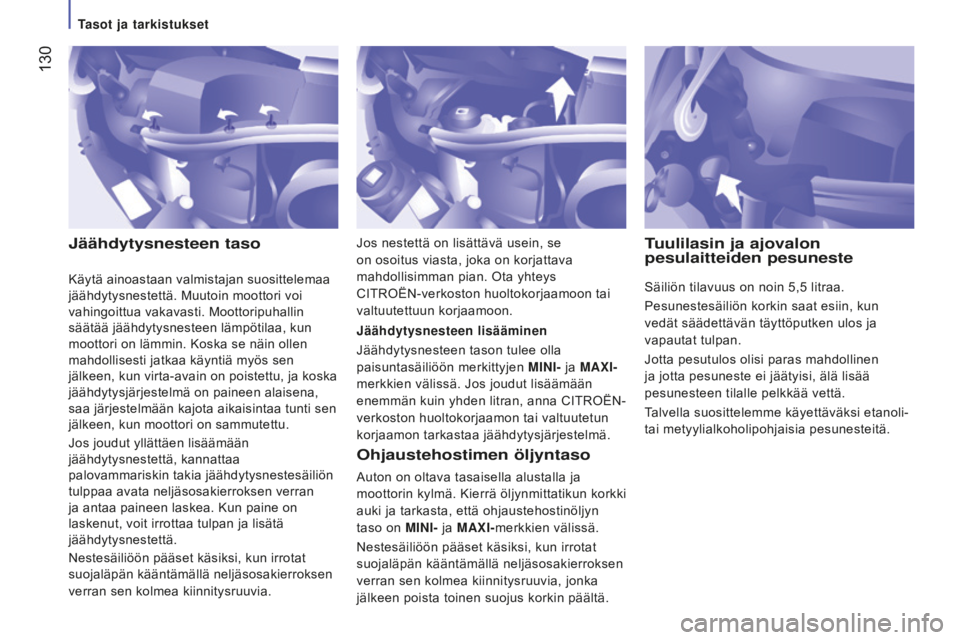

Jäähdytysnesteen tasoOhjaustehostimen öljyntaso
Auton on oltava tasaisella alustalla ja
moottorin kylmä. Kierrä öljynmittatikun korkki
auki ja tarkasta, että ohjaustehostinöljyn
taso on Mi N i - ja MAX i -merkkien välissä.
Nestesäiliöön pääset käsiksi, kun irrotat
suojaläpän kääntämällä neljäsosakierroksen
verran sen kolmea kiinnitysruuvia, jonka
jälkeen poista toinen suojus korkin päältä. Jäähdytysnesteen lisääminen
Jäähdytysnesteen tason tulee olla
paisuntasäiliöön merkittyjen M i N i - ja MAX i -

merkkien välissä. Jos joudut lisäämään
enemmän kuin yhden litran, anna CITROËN-
verkoston huoltokorjaamon tai valtuutetun
korjaamon tarkastaa jäähdytysjärjestelmä.
tuulilasin ja ajovalon
pesulaitteiden pesuneste
Säiliön tilavuus on noin 5,5 litraa.
Pesunestesäiliön korkin saat esiin, kun
vedät säädettävän täyttöputken ulos ja
vapautat tulpan.
Jotta pesutulos olisi paras mahdollinen
ja jotta pesuneste ei jäätyisi, älä lisää
pesunesteen tilalle pelkkää vettä.
Talvella suosittelemme käyettäväksi etanoli-
tai metyylialkoholipohjaisia pesunesteitä.
Jos nestettä on lisättävä usein, se
on osoitus viasta, joka on korjattava
mahdollisimman pian. Ota yhteys
CITROËN-verkoston huoltokorjaamoon tai
valtuutettuun korjaamoon.
Käytä ainoastaan valmistajan suosittelemaa
jäähdytysnestettä. Muutoin moottori voi
vahingoittua vakavasti. Moottoripuhallin
säätää jäähdytysnesteen lämpötilaa, kun
moottori on lämmin. Koska se näin ollen
mahdollisesti jatkaa käyntiä myös sen
jälkeen, kun virta-avain on poistettu, ja koska
jäähdytysjärjestelmä on paineen alaisena,
saa järjestelmään kajota aikaisintaa tunti sen
jälkeen, kun moottori on sammutettu.
Jos joudut yllättäen lisäämään
jäähdytysnestettä, kannattaa
palovammariskin takia jäähdytysnestesäiliön
tulppaa avata neljäsosakierroksen verran
ja antaa paineen laskea. Kun paine on
laskenut, voit irrottaa tulpan ja lisätä
jäähdytysnestettä.
Nestesäiliöön pääset käsiksi, kun irrotat
suojaläpän kääntämällä neljäsosakierroksen
verran sen kolmea kiinnitysruuvia.
tasot ja tarkistukset

131
jumper_fi_Chap07_Verifications_ed01-2015

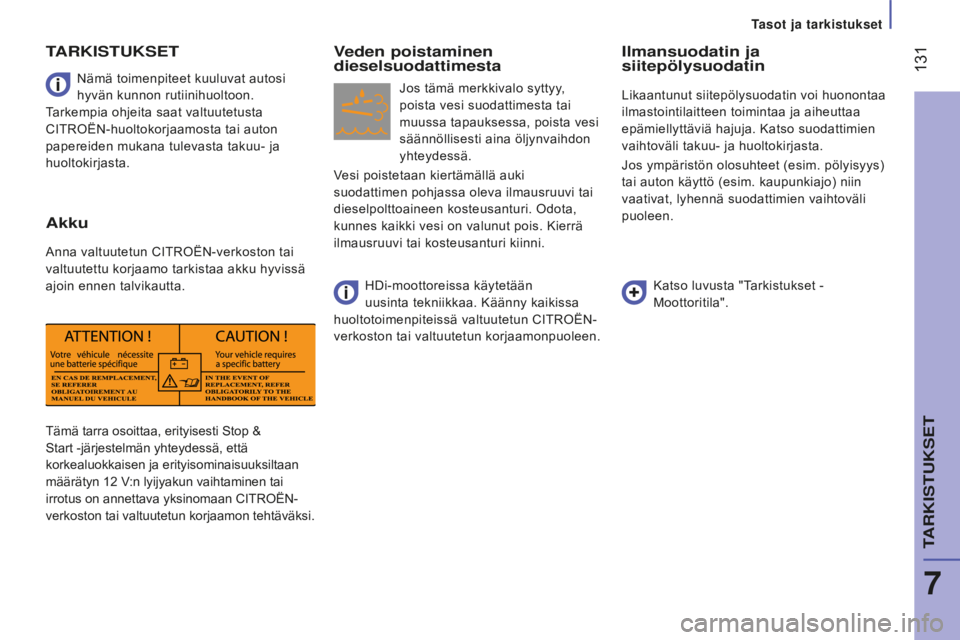

Tämä tarra osoittaa, erityisesti Stop &
Start -järjestelmän yhteydessä, että
korkealuokkaisen ja erityisominaisuuksiltaan
määrätyn 12
V:n lyijyakun vaihtaminen tai
irrotus on annettava yksinomaan CITROËN-
verkoston tai valtuutetun korjaamon tehtäväksi. Nämä toimenpiteet kuuluvat autosi
hyvän kunnon rutiinihuoltoon.
Tarkempia ohjeita saat valtuutetusta
CITROËN-huoltokorjaamosta tai auton
papereiden mukana tulevasta takuu- ja
huoltokirjasta.
tARKistUKsEt
Akku
Anna valtuutetun CITROËN-verkoston tai
valtuutettu korjaamo tarkistaa akku hyvissä
ajoin ennen talvikautta.
Veden poistaminen
dieselsuodattimesta
Jos tämä merkkivalo syttyy,
poista vesi suodattimesta tai
muussa tapauksessa, poista vesi
säännöllisesti aina öljynvaihdon
yhteydessä.
Vesi poistetaan kiertämällä auki
suodattimen pohjassa oleva ilmausruuvi tai
dieselpolttoaineen kosteusanturi. Odota,
kunnes kaikki vesi on valunut pois. Kierrä
ilmausruuvi tai kosteusanturi kiinni.
ilmansuodatin ja
siitepölysuodatin
Likaantunut siitepölysuodatin voi huonontaa
ilmastointilaitteen toimintaa ja aiheuttaa
epämiellyttäviä hajuja. Katso suodattimien
vaihtoväli takuu- ja huoltokirjasta.
Jos ympäristön olosuhteet (esim. pölyisyys)
tai auton käyttö (esim. kaupunkiajo) niin
vaativat, lyhennä suodattimien vaihtoväli
puoleen.
Katso luvusta "Tarkistukset -
Moottoritila".
HDi-moottoreissa käytetään
uusinta tekniikkaa. Käänny kaikissa
huoltotoimenpiteissä valtuutetun CITROËN-
verkoston tai valtuutetun korjaamonpuoleen.
tasot ja tarkistukset
7
tARKistUKsEt

132
jumper_fi_Chap07_Verifications_ed01-2015

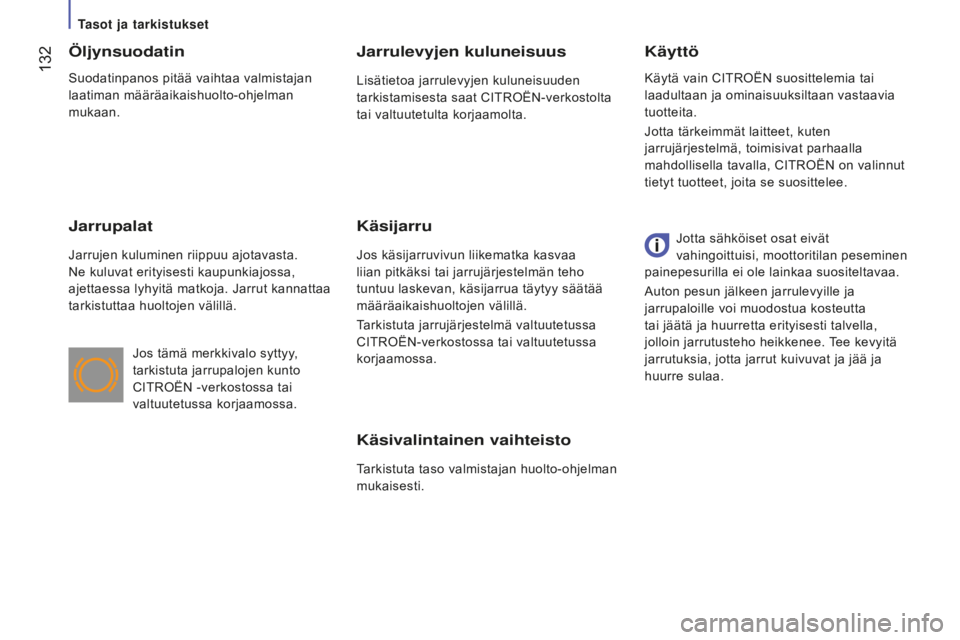

Käsivalintainen vaihteisto
Tarkistuta taso valmistajan huolto-ohjelman
mukaisesti.
Käyttöö
ljynsuodatin
Jarrupalat
Jarrujen kuluminen riippuu ajotavasta.
Ne kuluvat erityisesti kaupunkiajossa,
ajettaessa lyhyitä matkoja. Jarrut kannattaa
tarkistuttaa huoltojen välillä.
Jarrulevyjen kuluneisuus
Lisätietoa jarrulevyjen kuluneisuuden
tarkistamisesta saat CITROËN-verkostolta
tai valtuutetulta korjaamolta.
Käsijarru
Jos käsijarruvivun liikematka kasvaa
liian pitkäksi tai jarrujärjestelmän teho
tuntuu laskevan, käsijarrua täytyy säätää
määräaikaishuoltojen välillä.
Tarkistuta jarrujärjestelmä valtuutetussa
CITROËN-verkostossa tai valtuutetussa
korjaamossa.
Jos tämä merkkivalo syttyy,
tarkistuta jarrupalojen kunto
CITROËN -verkostossa tai
valtuutetussa korjaamossa. Jotta sähköiset osat eivät
vahingoittuisi, moottoritilan peseminen
painepesurilla ei ole lainkaa suositeltavaa.
Auton pesun jälkeen jarrulevyille ja
jarrupaloille voi muodostua kosteutta
tai jäätä ja huurretta erityisesti talvella,
jolloin jarrutusteho heikkenee. Tee kevyitä
jarrutuksia, jotta jarrut kuivuvat ja jää ja
huurre sulaa. Käytä vain CITROËN suosittelemia tai
laadultaan ja ominaisuuksiltaan vastaavia
tuotteita.
Jotta tärkeimmät laitteet, kuten
jarrujärjestelmä, toimisivat parhaalla
mahdollisella tavalla, CITROËN on valinnut
tietyt tuotteet, joita se suosittelee.
Suodatinpanos pitää vaihtaa valmistajan
laatiman määräaikaishuolto-ohjelman
mukaan.
tasot ja tarkistukset

133
jumper_fi_Chap07_Verifications_ed01-2015
toimintahäiriö
Jos varoitus jää palamaan, älä laiminlyö
varoitusta; se on osoituksena siitä, että
pakoputkistossa/hiukkassuodattimessa on
toimintahäiriö.
Tarkistuta laitteisto CITROËN -verkostossa
tai valtuutetussa korjaamossa.
Jos suodatin on vaarassa
tukkeutua, tämä merkkivalo syttyy
mittariston näyttöön yhdessä
viestin kanssa.tukkeutuminen / Elvytys Hiukkassuodattimen normaalista

toiminnasta aiheutuvan pakoputkiston
korkean lämpötilan vuoksi suosittelemme,
että autoa ei pysäköidä herkästi syttyvien
materiaalien päälle (ruoho, kuivat lehdet,
neulaset,

...) tulipalovaaran välttämiseksi.

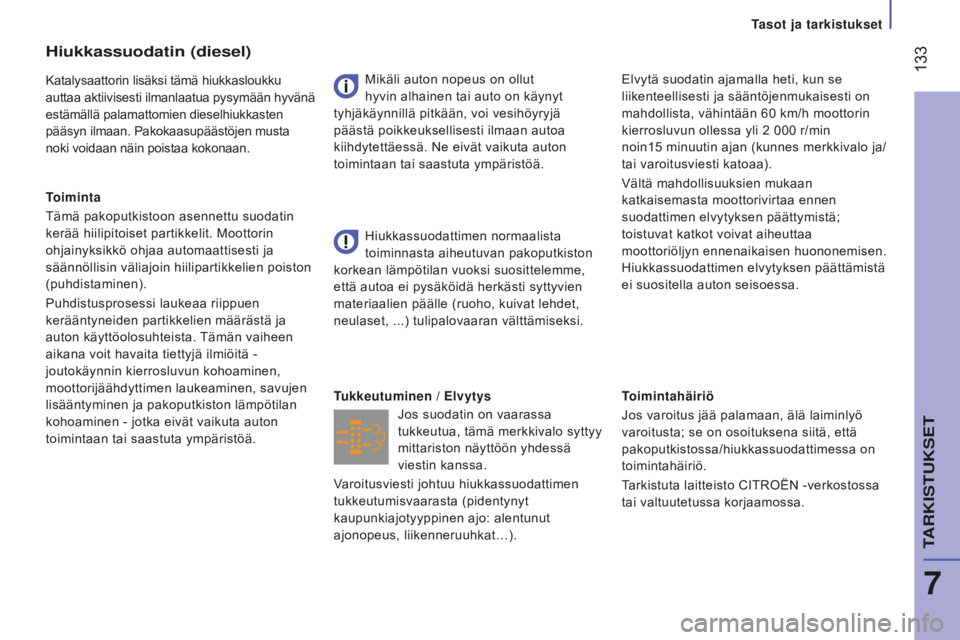

Hiukkassuodatin (diesel)
Katalysaattorin lisäksi tämä hiukkasloukku
auttaa aktiivisesti ilmanlaatua pysymään hyvänä
estämällä palamattomien dieselhiukkasten
pääsyn ilmaan. Pakokaasupäästöjen musta
noki voidaan näin poistaa kokonaan.
toiminta
Tämä pakoputkistoon asennettu suodatin


kerää hiilipitoiset partikkelit. Moottorin
ohjainyksikkö ohjaa automaattisesti ja
säännöllisin väliajoin hiilipartikkelien poiston
(puhdistaminen).
Puhdistusprosessi laukeaa riippuen
kerääntyneiden partikkelien määrästä ja
auton käyttöolosuhteista. Tämän vaiheen
aikana voit havaita tiettyjä ilmiöitä -
joutokäynnin kierrosluvun kohoaminen,
moottorijäähdyttimen laukeaminen, savujen
lisääntyminen ja pakoputkiston lämpötilan
kohoaminen - jotka eivät vaikuta auton
toimintaan tai saastuta ympäristöä. Mikäli auton nopeus on ollut
hyvin alhainen tai auto on käynyt
tyhjäkäynnillä pitkään, voi vesihöyryjä
päästä poikkeuksellisesti ilmaan autoa
kiihdytettäessä. Ne eivät vaikuta auton
toimintaan tai saastuta ympäristöä. Elvytä suodatin ajamalla heti, kun se
liikenteellisesti ja sääntöjenmukaisesti on
mahdollista, vähintään 60
km/h moottorin
kierrosluvun ollessa yli 2
000 r/min
noin15
minuutin ajan (kunnes merkkivalo ja/
tai varoitusviesti katoaa).
Vältä mahdollisuuksien mukaan
katkaisemasta moottorivirtaa ennen
suodattimen elvytyksen päättymistä;
toistuvat katkot voivat aiheuttaa
moottoriöljyn ennenaikaisen huononemisen.
Hiukkassuodattimen elvytyksen päättämistä
ei suositella auton seisoessa.
Varoitusviesti johtuu hiukkassuodattimen
tukkeutumisvaarasta (pidentynyt
kaupunkiajotyyppinen ajo: alentunut
ajonopeus, liikenneruuhkat…).
tasot ja tarkistukset
7
tARKistUKsEt

134
jumper_fi_Chap07_Verifications_ed01-2015

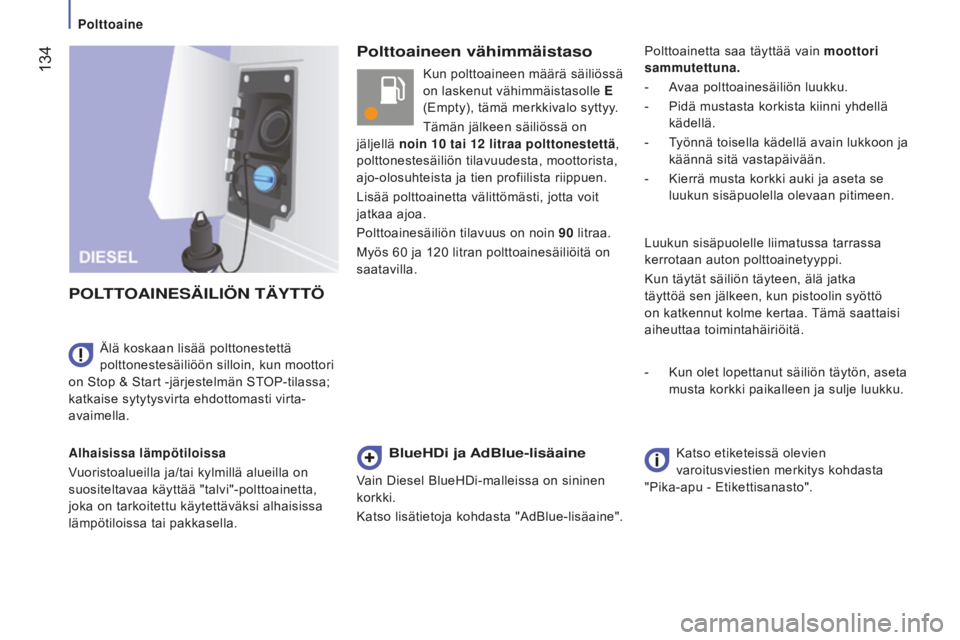

Polttoaineen vähimmäistaso
P
O
ltt
OA

i
NE
s
Ä
iliö
N
t
Ä
yttö
Alhaisissa lämpötiloissa
Vuoristoalueilla ja/tai kylmillä alueilla on
suositeltavaa käyttää "talvi"-polttoainetta,
joka on tarkoitettu käytettäväksi alhaisissa
lämpötiloissa tai pakkasella. Älä koskaan lisää polttonestettä
polttonestesäiliöön silloin, kun moottori
on Stop & Start -järjestelmän STOP-tilassa;
katkaise sytytysvirta ehdottomasti virta-
avaimella. Kun polttoaineen määrä säiliössä
on laskenut vähimmäistasolle E
(Empty), tämä merkkivalo syttyy.
Tämän jälkeen säiliössä on
jäljellä noin 10 tai 12 litraa polttonestettä,
polttonestesäiliön tilavuudesta, moottorista,
ajo-olosuhteista ja tien profiilista riippuen.
Lisää polttoainetta välittömästi, jotta voit
jatkaa ajoa.
Polttoainesäiliön tilavuus on noin 90
litraa.
Myös 60
ja 120 litran polttoainesäiliöitä on
saatavilla. Polttoainetta saa täyttää vain moottori
sammutettuna.
-
A
vaa polttoainesäiliön luukku.
-
Pidä mustasta korkista kiinni yhdellä

kädellä.
-
T
yönnä toisella kädellä avain lukkoon ja
käännä sitä vastapäivään.
-
Kierrä musta korkki auki ja aseta se

luukun sisäpuolella olevaan pitimeen.
Luukun sisäpuolelle liimatussa tarrassa
kerrotaan auton polttoainetyyppi.
Kun täytät säiliön täyteen, älä jatka
täyttöä sen jälkeen, kun pistoolin syöttö
on katkennut kolme kertaa. Tämä saattaisi
aiheuttaa toimintahäiriöitä.
-
Kun olet lopettanut säiliön täytön, aseta

musta korkki paikalleen ja sulje luukku.BlueHDi ja AdBlue-lisäaine
Vain Diesel BlueHDi-malleissa on sininen
korkki.
Katso lisätietoja kohdasta "AdBlue-lisäaine". Katso etiketeissä olevien
varoitusviestien merkitys kohdasta
"Pika-apu - Etikettisanasto".
Polttoaine
