2016 CITROEN JUMPER Omistajan Käsikirjat (in Finnish)

79
jumper_fi_Chap03_Ergo-et-confort_ed01-2015

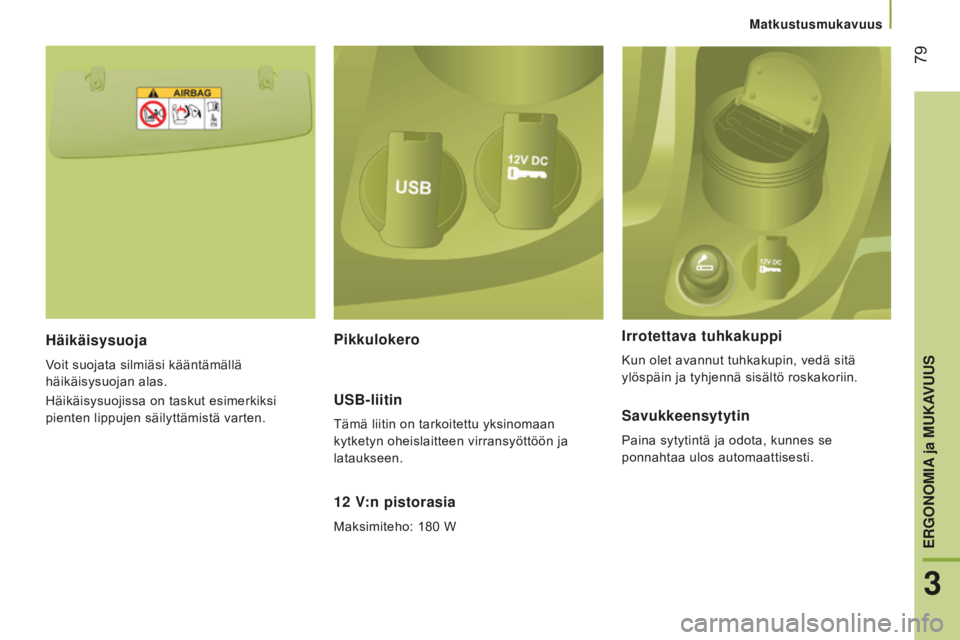

Häikäisysuoja
Voit suojata silmiäsi kääntämällä
häikäisysuojan alas.
Häikäisysuojissa on taskut esimerkiksi
pienten lippujen säilyttämistä varten.
12 V:n pistorasia
Maksimiteho: 180 W
irrotettava tuhkakuppi
Kun olet avannut tuhkakupin, vedä sitä
ylöspäin ja tyhjennä sisältö roskakoriin.
Pikkulokero
Us B-liitin
Tämä liitin on tarkoitettu yksinomaan
kytketyn oheislaitteen virransyöttöön ja
lataukseen.savukkeensytytin
Paina sytytintä ja odota, kunnes se
ponnahtaa ulos automaattisesti.
Matkustusmukavuus
3
ERGONOMiA ja MUKAVUUs

80
jumper_fi_Chap03_Ergo-et-confort_ed01-2015
Kuljettajan puolella, kojetaulun
alareunassa olevilla kytkimillä
kuljettaja voi kytkeä/katkaista
matkustajan kartanlukuvalon.

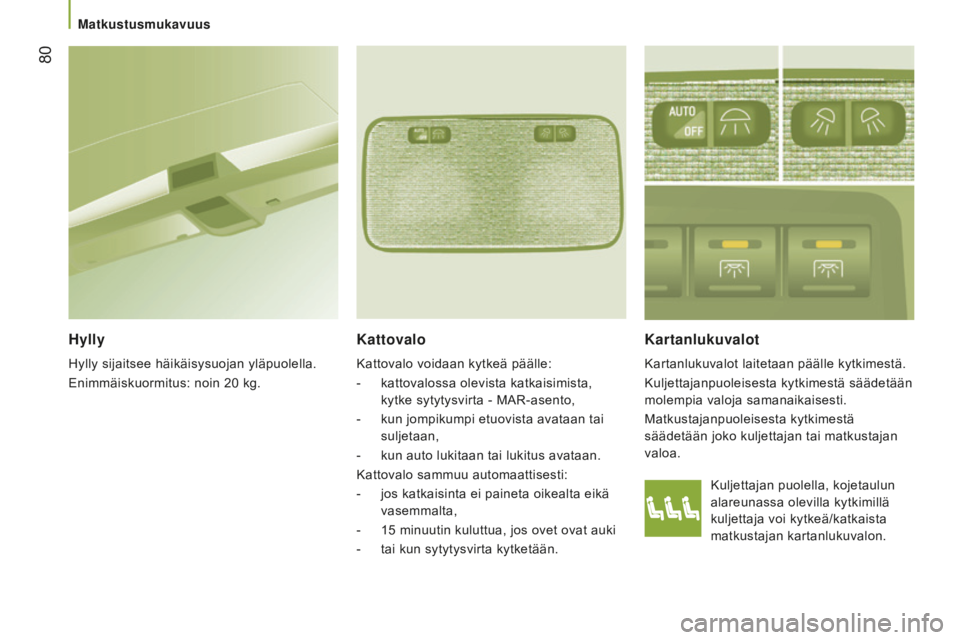

Kartanlukuvalot
Kartanlukuvalot laitetaan päälle kytkimestä.
Kuljettajanpuoleisesta kytkimestä säädetään
molempia valoja samanaikaisesti.
Matkustajanpuoleisesta kytkimestä
säädetään joko kuljettajan tai matkustajan
valoa.
Kattovalo
Kattovalo voidaan kytkeä päälle:
-
kattovalossa olevista katkaisimista,

kytke sytytysvirta - MAR-asento,
-

kun jompikumpi etuovista avataan tai

suljetaan,
-

kun auto lukitaan tai lukitus avataan.
Kattovalo sammuu automaattisesti:
-


jos katkaisinta ei paineta oikealta eikä

vasemmalta,
-

15
minuutin kuluttua, jos ovet ovat auki
-

tai kun sytytysvirta kytketään.
Hylly
Hylly sijaitsee häikäisysuojan yläpuolella.
Enimmäiskuormitus: noin 20 kg.
Matkustusmukavuus

81
jumper_fi_Chap03_Ergo-et-confort_ed01-2015

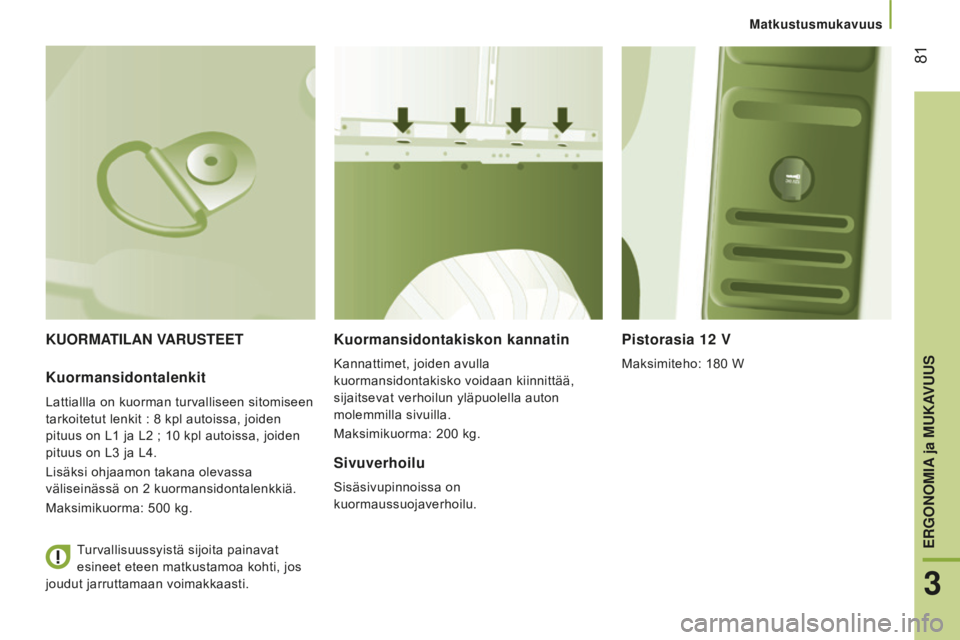

KUORMAtilAN VARU st EE tKuormansidontakiskon kannatin
Kannattimet, joiden avulla
kuormansidontakisko voidaan kiinnittää,
sijaitsevat verhoilun yläpuolella auton
molemmilla sivuilla.
Maksimikuorma: 200
kg.
Pistorasia 12 V
Maksimiteho: 180 WKuormansidontalenkit
Lattiallla on kuorman turvalliseen sitomiseen
tarkoitetut lenkit : 8 kpl autoissa, joiden
pituus on L1
ja L2 ; 10 kpl autoissa, joiden
pituus on L3
ja L4.
Lisäksi ohjaamon takana olevassa
väliseinässä on 2
kuormansidontalenkkiä.
Maksimikuorma: 500
kg.
sivuverhoilu
Sisäsivupinnoissa on
kuormaussuojaverhoilu.
Turvallisuussyistä sijoita painavat
esineet eteen matkustamoa kohti, jos
joudut jarruttamaan voimakkaasti.
Matkustusmukavuus
3
ERGONOMiA ja MUKAVUUs

82
jumper_fi_Chap03_Ergo-et-confort_ed01-2015

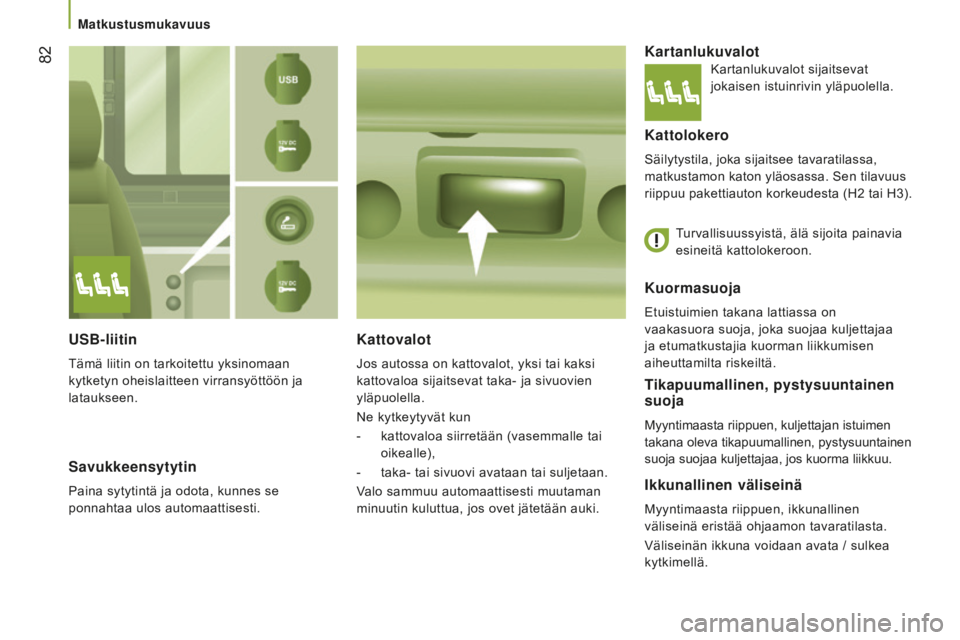

Kuormasuoja
Etuistuimien takana lattiassa on
vaakasuora suoja, joka suojaa kuljettajaa
ja etumatkustajia kuorman liikkumisen
aiheuttamilta riskeiltä.
Kattovalot
Jos autossa on kattovalot, yksi tai kaksi
kattovaloa sijaitsevat taka- ja sivuovien
yläpuolella.
Ne kytkeytyvät kun
-
kattovaloa siirretään (vasemmalle tai

oikealle),
-

taka- tai sivuovi avataan tai suljetaan.
V

alo sammuu automaattisesti muutaman
minuutin kuluttua, jos ovet jätetään auki.
Kartanlukuvalot
Kattolokero
Säilytystila, joka sijaitsee tavaratilassa,
matkustamon katon yläosassa. Sen tilavuus
riippuu pakettiauton korkeudesta (H2
tai H3).
tikapuumallinen, pystysuuntainen
suoja
Myyntimaasta riippuen, kuljettajan istuimen
takana oleva tikapuumallinen, pystysuuntainen
suoja suojaa kuljettajaa, jos kuorma liikkuu.
ikkunallinen väliseinä
Myyntimaasta riippuen, ikkunallinen
väliseinä eristää ohjaamon tavaratilasta.
Väliseinän ikkuna voidaan avata / sulkea
kytkimellä.
UsB-liitin
Tämä liitin on tarkoitettu yksinomaan
kytketyn oheislaitteen virransyöttöön ja
lataukseen.
savukkeensytytin
Paina sytytintä ja odota, kunnes se
ponnahtaa ulos automaattisesti. Turvallisuussyistä, älä sijoita painavia
esineitä kattolokeroon.
Kartanlukuvalot sijaitsevat
jokaisen istuinrivin yläpuolella.
Matkustusmukavuus

83
jumper_fi_Chap03_Ergo-et-confort_ed01-2015

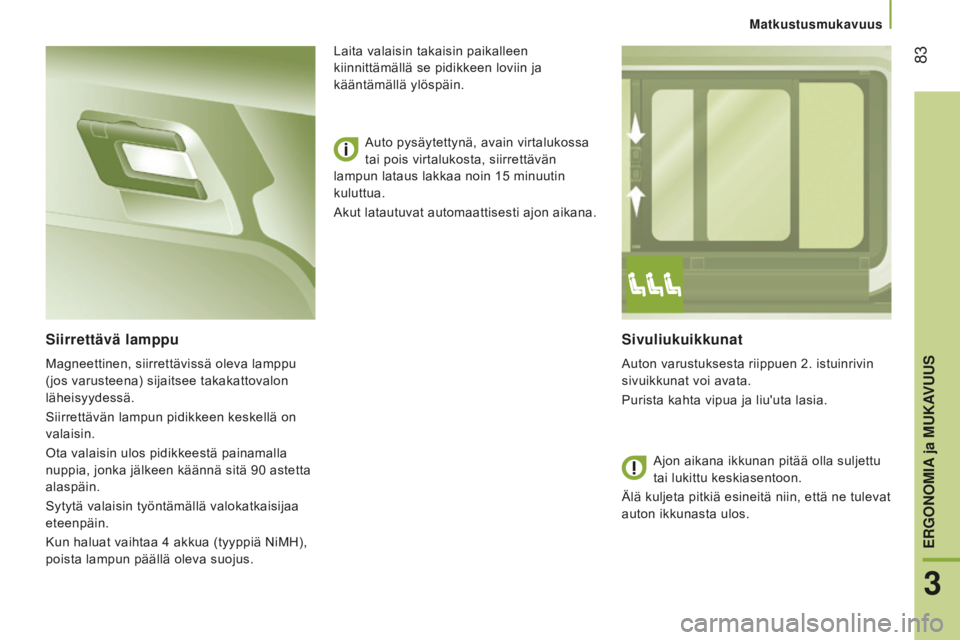

sivuliukuikkunat
Auton varustuksesta riippuen 2. istuinrivin
sivuikkunat voi avata.
Purista kahta vipua ja liu'uta lasia.
siirrettävä lamppu
Magneettinen, siirrettävissä oleva lamppu
(jos varusteena) sijaitsee takakattovalon
läheisyydessä.
Siirrettävän lampun pidikkeen keskellä on
valaisin.
Ota valaisin ulos pidikkeestä painamalla
nuppia, jonka jälkeen käännä sitä 90 astetta
alaspäin.
Sytytä valaisin työntämällä valokatkaisijaa
eteenpäin.
Kun haluat vaihtaa 4
akkua (tyyppiä NiMH),
poista lampun päällä oleva suojus. Auto pysäytettynä, avain virtalukossa
tai pois virtalukosta, siirrettävän
lampun lataus lakkaa noin 15 minuutin
kuluttua.
Akut latautuvat automaattisesti ajon aikana. Laita valaisin takaisin paikalleen
kiinnittämällä se pidikkeen loviin ja
kääntämällä ylöspäin.
Ajon aikana ikkunan pitää olla suljettu
tai lukittu keskiasentoon.
Älä kuljeta pitkiä esineitä niin, että ne tulevat
auton ikkunasta ulos.
Matkustusmukavuus
3
ERGONOMiA ja MUKAVUUs

84
jumper_fi_Chap03_Ergo-et-confort_ed01-2015

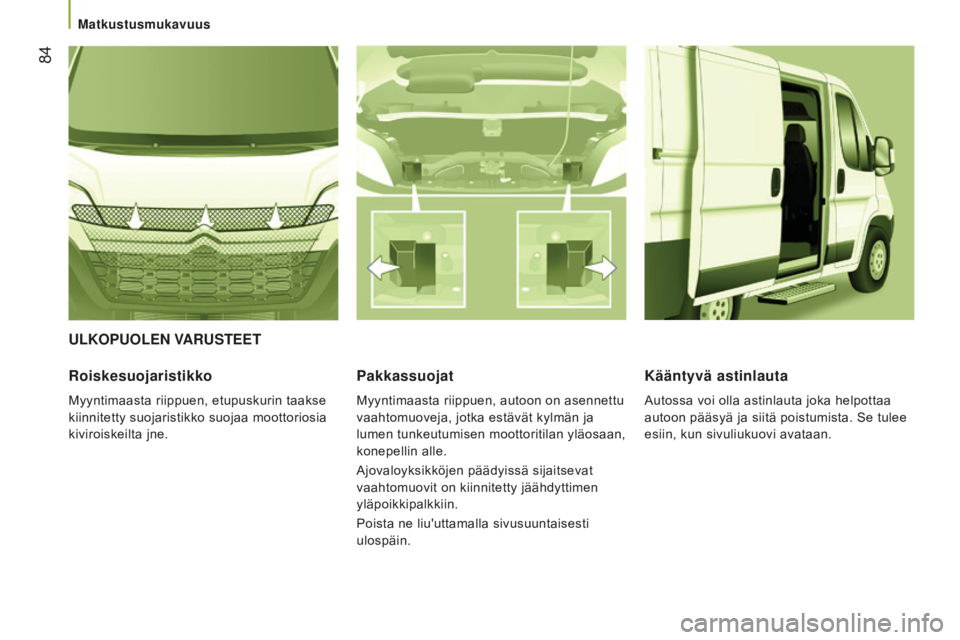

UlKOPUOlEN VARUstEEt
Roiskesuojaristikko
Myyntimaasta riippuen, etupuskurin taakse
kiinnitetty suojaristikko suojaa moottoriosia
kiviroiskeilta jne.
Pakkassuojat
Myyntimaasta riippuen, autoon on asennettu
vaahtomuoveja, jotka estävät kylmän ja
lumen tunkeutumisen moottoritilan yläosaan,
konepellin alle.
Ajovaloyksikköjen päädyissä sijaitsevat
vaahtomuovit on kiinnitetty jäähdyttimen
yläpoikkipalkkiin.
Poista ne liu'uttamalla sivusuuntaisesti
ulospäin.
Kääntyvä astinlauta
Autossa voi olla astinlauta joka helpottaa
autoon pääsyä ja siitä poistumista. Se tulee
esiin, kun sivuliukuovi avataan.
Matkustusmukavuus

85
jumper_fi_Chap03_Ergo-et-confort_ed01-2015

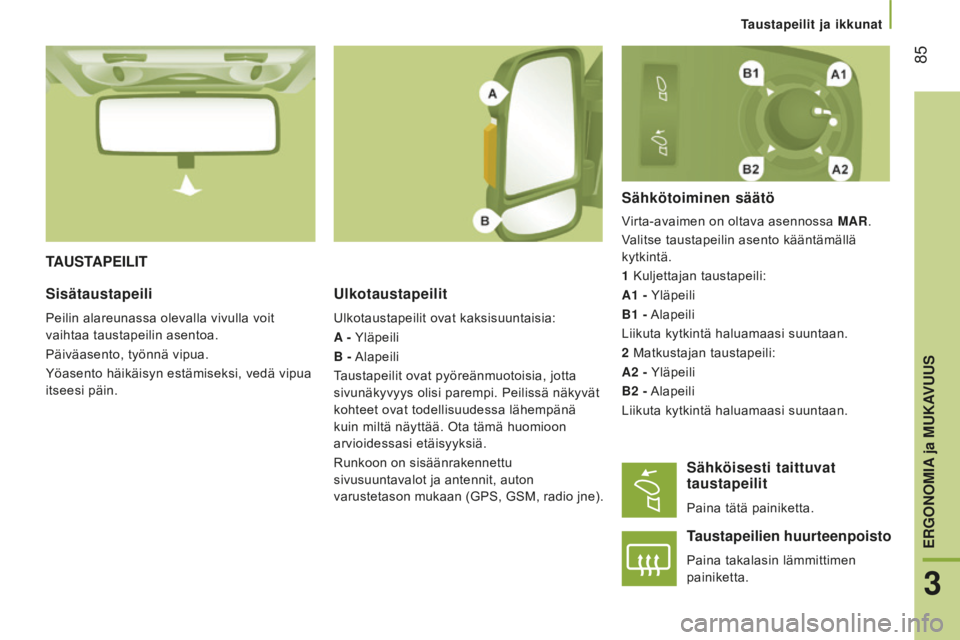

tAUstAPE ilit
Ulkotaustapeilit
Ulkotaustapeilit ovat kaksisuuntaisia:
A - Yläpeili
B - Alapeili
Taustapeilit ovat pyöreänmuotoisia, jotta
sivunäkyvyys olisi parempi. Peilissä näkyvät
kohteet ovat todellisuudessa lähempänä
kuin miltä näyttää. Ota tämä huomioon
arvioidessasi etäisyyksiä.
Runkoon on sisäänrakennettu
sivusuuntavalot ja antennit, auton
varustetason mukaan (GPS, GSM, radio jne).
sähkötoiminen säätö
Virta-avaimen on oltava asennossa MAR.
Valitse taustapeilin asento kääntämällä
kytkintä.
1

Kuljettajan taustapeili:
A1

- Yläpeili
B1
- Alapeili
Liikuta kytkintä haluamaasi suuntaan.
2

Matkustajan taustapeili:
A2

- Yläpeili
B2
- Alapeili
Liikuta kytkintä haluamaasi suuntaan.
sisätaustapeili
Peilin alareunassa olevalla vivulla voit
vaihtaa taustapeilin asentoa.
Päiväasento, työnnä vipua.
Yöasento häikäisyn estämiseksi, vedä vipua
itseesi päin.
sähköisesti taittuvat
taustapeilit
Paina tätä painiketta.
taustapeilien huurteenpoisto
Paina takalasin lämmittimen
painiketta.
taustapeilit ja ikkunat
3
ERGONOMiA ja MUKAVUUs

86
jumper_fi_Chap03_Ergo-et-confort_ed01-2015

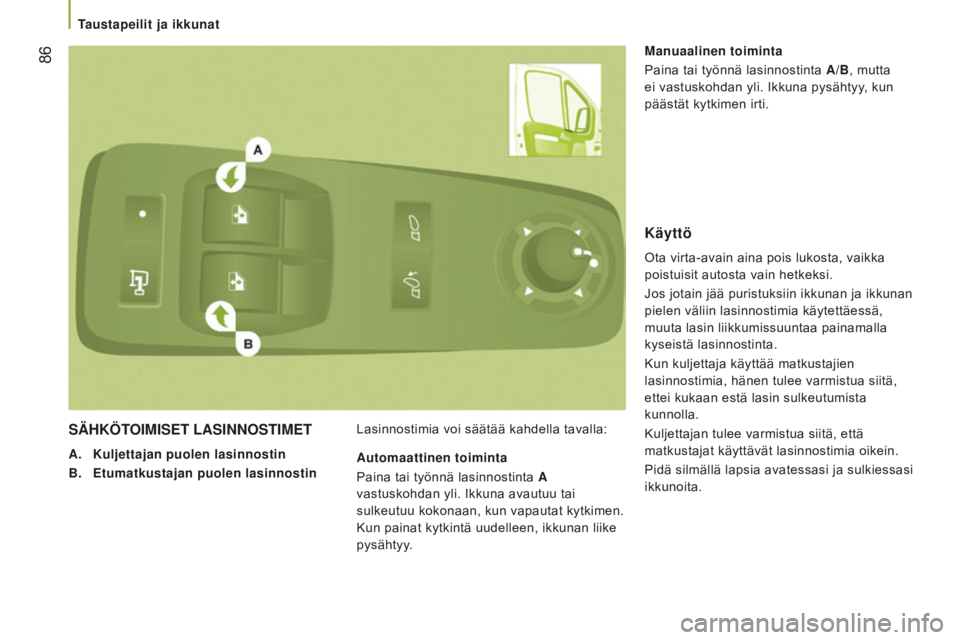

sÄHKötOi M is E t l A si NNO sti ME t
A. Kuljettajan puolen lasinnostin
B.
Etumatkustajan puolen lasinnostin Lasinnostimia voi säätää kahdella tavalla: Manuaalinen toiminta
Paina tai työnnä lasinnostinta
A/B, mutta
ei vastuskohdan yli. Ikkuna pysähtyy, kun
päästät kytkimen irti.
Automaattinen toiminta
Paina tai työnnä lasinnostinta A
vastuskohdan yli. Ikkuna avautuu tai
sulkeutuu kokonaan, kun vapautat kytkimen.
Kun painat kytkintä uudelleen, ikkunan liike
pysähtyy.
Käyttö
Ota virta-avain aina pois lukosta, vaikka
poistuisit autosta vain hetkeksi.
Jos jotain jää puristuksiin ikkunan ja ikkunan
pielen väliin lasinnostimia käytettäessä,
muuta lasin liikkumissuuntaa painamalla
kyseistä lasinnostinta.
Kun kuljettaja käyttää matkustajien
lasinnostimia, hänen tulee varmistua siitä,
ettei kukaan estä lasin sulkeutumista
kunnolla.
Kuljettajan tulee varmistua siitä, että
matkustajat käyttävät lasinnostimia oikein.
Pidä silmällä lapsia avatessasi ja sulkiessasi
ikkunoita.
taustapeilit ja ikkunat
