2016 CITROEN JUMPER ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

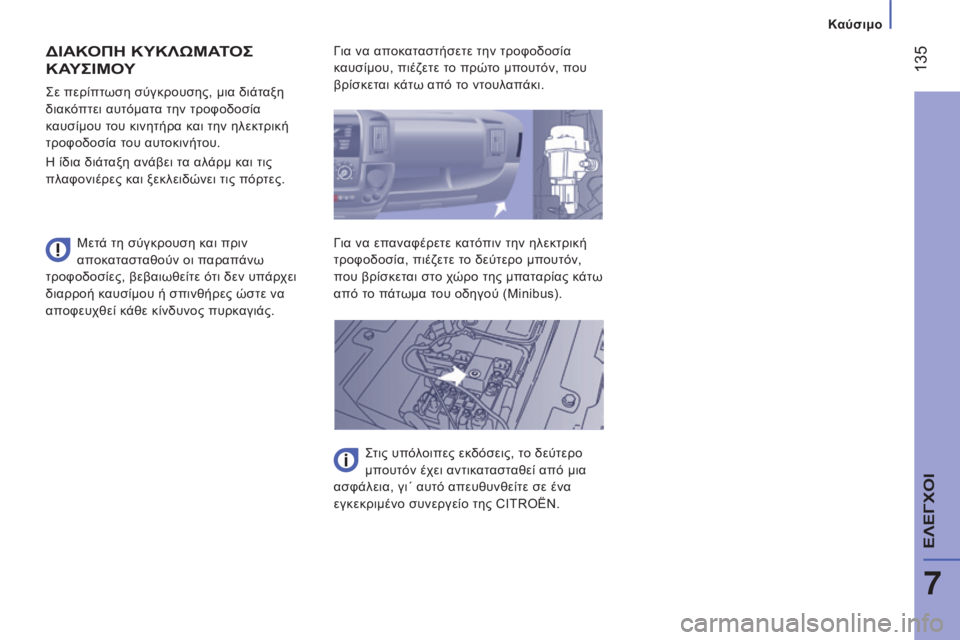

135
jumper_el_Chap07_Verifications_ed01-2015
ΔΙΑΚΟΠΗ ΚΥΚλωΜΑΤΟς
ΚΑ
ΥςΙΜΟΥ
Μετά τη σύγκρουση και πριν
αποκατασταθούν οι παραπάνω
τροφοδοσίες, βεβαιωθείτε ότι δεν υπάρχει
διαρροή καυσίμου ή σπινθήρες ώστε να
αποφευχθεί κάθε κίνδυνος πυρκαγιάς.
ς

ε περίπτωση σύγκρουσης, μια διάταξη
διακόπτει αυτόματα την τροφοδοσία
καυσίμου του κινητήρα και την ηλεκτρική
τροφοδοσία του αυτοκινήτου.
η

ίδια διάταξη ανάβει τα αλάρμ και τις
πλαφονιέρες και ξεκλειδώνει τις πόρτες.
για να απ
οκαταστήσετε την τροφοδοσία
καυσίμου, πιέζετε το πρώτο μπουτόν, που
βρίσκεται κάτω από το ντουλαπάκι.για να επ αναφέρετε κατόπιν την ηλεκτρική
τροφοδοσία, πιέζετε το δεύτερο μπουτόν,
που βρίσκεται στο χώρο της μπαταρίας κάτω
από το πάτωμα του οδηγού (Minibus).
ςτις υπό

λοιπες εκδόσεις, το δεύτερο
μπουτόν έχει αντικατασταθεί από μια
ασφάλεια, γι΄ αυτό απευθυνθείτε σε ένα
εγκεκριμένο συνεργείο της CITROËN.
Καύσιμο
7
ΕΛΕγχόΙ

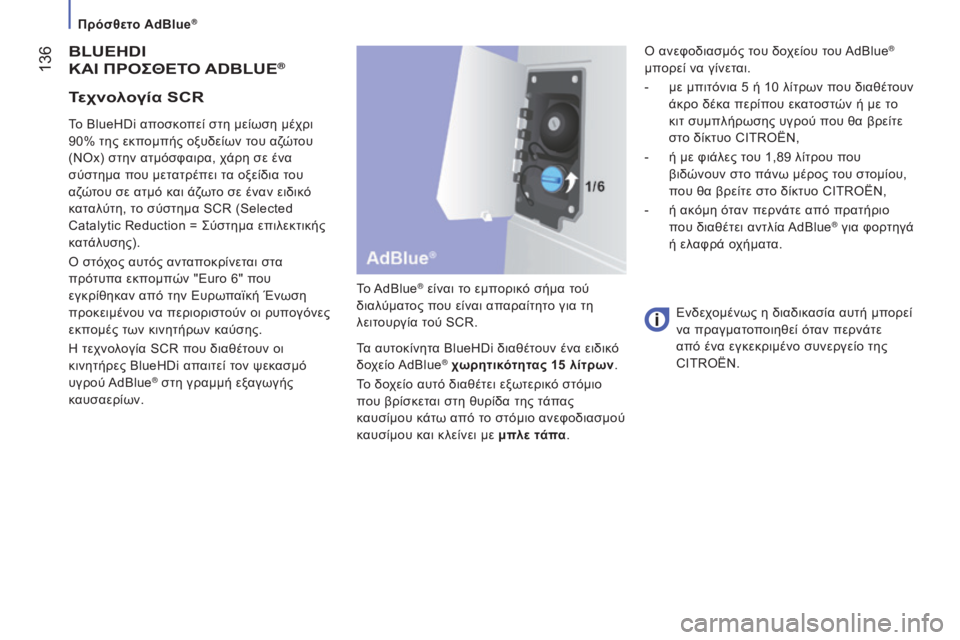

136
jumper_el_Chap07_Verifications_ed01-2015
BLuEHDI
ΚΑΙ Π ρ ΟςΘΕΤΟ A D B L u E®
Το AdBlue® είναι το εμπορικό σήμα τού
διαλύματος που είναι απαραίτητο για τη
λειτουργία τού SCR.
Τα αυτοκίνητα BlueHDi διαθέτουν ένα ειδικό
δοχείο AdBlue
® χωρητικότητας 15 λίτρων.
Το δοχείο αυτό διαθέτει εξωτερικό στόμιο
που βρίσκεται στη θυρίδα της τάπας
καυσίμου κάτω από το στόμιο ανεφοδιασμού
καυσίμου και κλείνει με μπλε τάπα.
Το BlueHDi αποσκοπεί στη μείωση μέχρι
90% της εκπομπής οξυδείων του αζώτου
(NOx) στην ατμόσφαιρα, χάρη σε ένα
σύστημα που μετατρέπει τα οξείδια του
αζώτου σε ατμό και άζωτο σε έναν ειδικό
καταλύτη, το σύστημα SCR (Selected
Catalytic Reduction =
ς
ύστημα επιλεκτικής
κατάλυσης).
ό

στόχος αυτός ανταποκρίνεται στα
πρότυπα εκπομπών "Euro 6" που
εγκρίθηκαν από την Ευρωπαϊκή Ένωση
προκειμένου να περιοριστούν οι ρυπογόνες
εκπομές των κινητήρων καύσης.
η

τεχνολογία SCR που διαθέτουν οι
κινητήρες BlueHDi απαιτεί τον ψεκασμό
υγρού AdBlue® στη γραμμή εξαγωγής
καυσαερίων. Ενδεχομένως η διαδικασία αυτή μπορεί
να πραγματοποιηθεί όταν περνάτε
από ένα εγκεκριμένο συνεργείο της
CITROËN.
Τεχνολογία SCR
ό ανεφοδιασμός του δοχείου του AdBlue®
μπορεί να γίνεται.
-

με μπιτόνια 5 ή 10 λίτρων π

ου διαθέτουν
άκρο δέκα περίπου εκατοστών ή με το
κιτ συμπλήρωσης υγρού που θα βρείτε
στο δίκτυο CITROËN,
-

ή με φιάλες τ

ου 1,89 λίτρου που
βιδώνουν στο πάνω μέρος του στομίου,
που θα βρείτε στο δίκτυο CITROËN,
-

ή ακ

όμη όταν περνάτε από πρατήριο
που διαθέτει αντλία AdBlue
® για φορτηγά
ή ελαφρά οχήματα.
Πρόσθετο AdBlue®

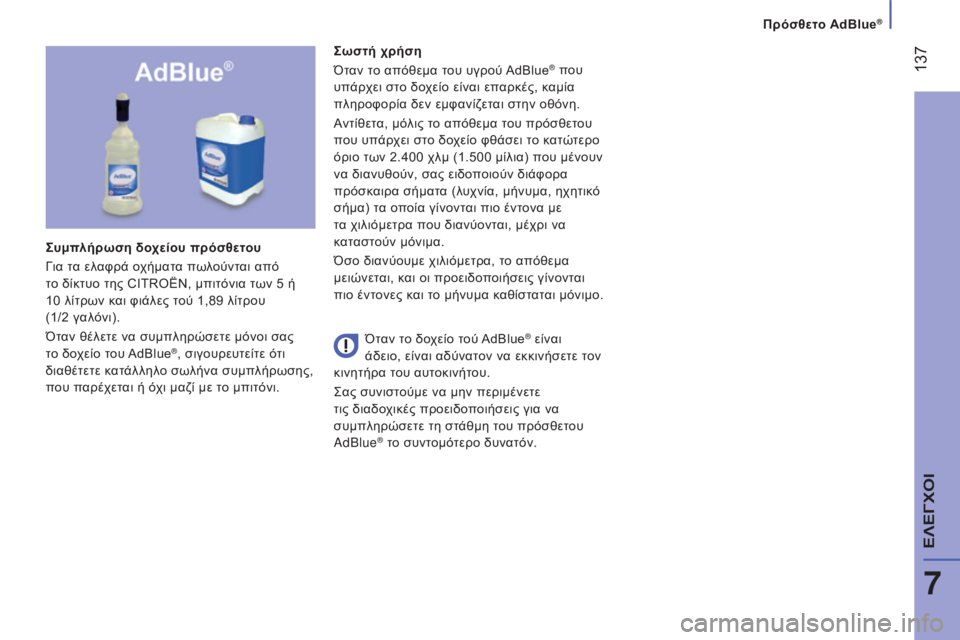

137
jumper_el_Chap07_Verifications_ed01-2015
ςωστή χρήση
Ότ αν το απόθεμα του υγρού AdBlue® που
υπάρχει στο δοχείο είναι επαρκές, καμία
πληροφορία δεν εμφανίζεται στην οθόνη.
Αντίθετα, μόλις το απόθεμα του πρόσθετου
που υπάρχει στο δοχείο φθάσει το κατώτερο
όριο των 2.400 χλμ (1.500 μίλια) που μένουν
να διανυθούν, σας ειδοποιούν διάφορα
πρόσκαιρα σήματα (λυχνία, μήνυμα, ηχητικό
σήμα) τα οποία γίνονται πιο έντονα με
τα χιλιόμετρα που διανύονται, μέχρι να
καταστούν μόνιμα.
Όσο διανύουμε χιλιόμετρα, το απόθεμα
μειώνεται, και οι προειδοποιήσεις γίνονται
πιο έντονες και το μήνυμα καθίσταται μόνιμο.
ς

υμπλήρωση δοχείου πρόσθετου
για τ

α ελαφρά οχήματα πωλούνται από
το δίκτυο της CITROËN, μπιτόνια των 5 ή
10

λίτρων και φιάλες τού 1,89 λίτρου
(1/2 γαλόνι).
Όταν θέλετε να συμπληρώσετε μόνοι σας
το δοχείο του AdBlue
®, σιγουρευτείτε ότι
διαθέτετε κατάλληλο σωλήνα συμπλήρωσης,
που παρέχεται ή όχι μαζί με το μπιτόνι. Όταν το δοχείο τού AdBlue
® είναι
άδειο, είναι αδύνατον να εκκινήσετε τον
κινητήρα του αυτοκινήτου.
ς

ας συνιστούμε να μην περιμένετε
τις διαδοχικές προειδοποιήσεις για να
συμπληρώσετε τη στάθμη του πρόσθετου
AdBlue
® το συντομότερο δυνατόν.
Πρόσθετο AdBlue®
7
ΕΛΕγχόΙ

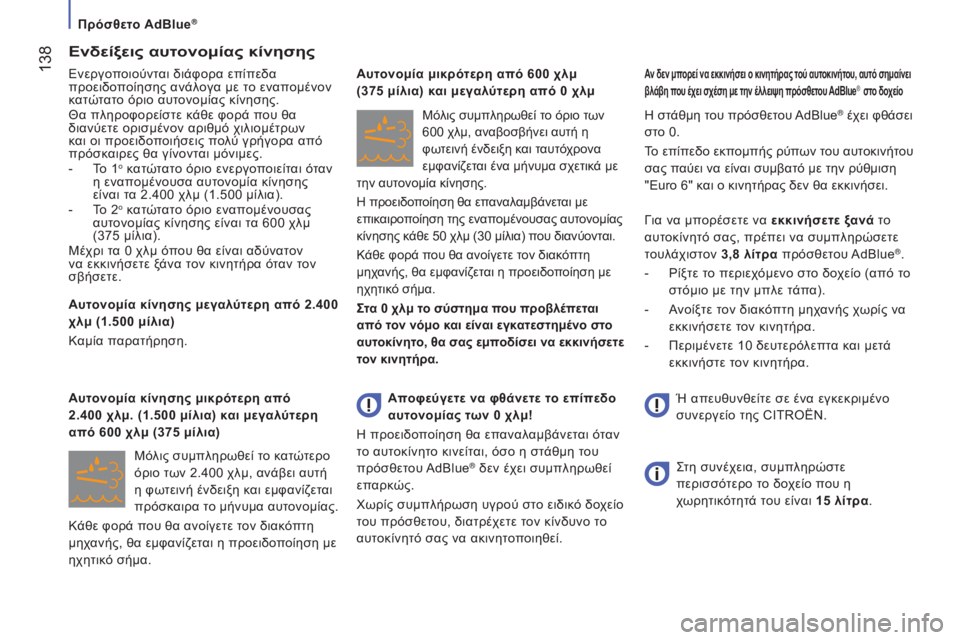

138
jumper_el_Chap07_Verifications_ed01-2015
Ενδείξεις αυτονομίας κίνησης
Ενεργοποιούνται διάφορα επίπεδα
προειδοποίησης ανάλογα με το εναπομένον
κατώτατο όριο αυτονομίας κίνησης.
Θα πληροφορείστε κάθε φορά που θα
διανύετε ορισμένον αριθμό χιλιομέτρων
και οι προειδοποιήσεις πολύ γρήγορα από
πρόσκαιρες θα γίνονται μόνιμες.
-
Τ
ο 1
ο κατώτατο όριο ενεργοποιείται όταν
η εναπομένουσα αυτονομία κίνησης
είναι τα 2.400 χλμ (1.500 μίλια).
-

Τ

ο 2
ο κατώτατο όριο εναπομένουσας
αυτονομίας κίνησης είναι τα 600 χλμ
(375 μίλια).
Μέχρι τα 0 χλμ όπου θα είναι αδύνατον
να εκκινήσετε ξάνα τον κινητήρα όταν τον
σβήσετε.
Αυτονομία κίνησης μεγαλύτερη από 2.400
χλμ (1.500 μίλια)
Καμία παρατήρηση.
Μόλις συμπληρωθεί το κατώτερο
όριο των 2.400 χλμ, ανάβει αυτή
η φωτεινή ένδειξη και εμφανίζεται
πρόσκαιρα το μήνυμα αυτονομίας.
Κάθε φορά που θα ανοίγετε τον διακόπτη
μηχανής, θα εμφανίζεται η προειδοποίηση με
ηχητικό σήμα. Αυτονομία κίνησης μικρότερη από
2.400 χλμ. (1.500 μίλια) και μεγαλύτερη
από 600 χλμ (375 μίλια)
Μόλις συμπληρωθεί το όριο των
600 χλμ, αναβοσβήνει αυτή η
φωτεινή ένδειξη και ταυτόχρονα
εμφανίζεται ένα μήνυμα σχετικά με
την αυτονομία κίνησης.
η

προειδοποίηση θα επαναλαμβάνεται με
επικαιροποίηση της εναπομένουσας αυτονομίας
κίνησης κάθε 50 χλμ (30 μίλια) που διανύονται.
Κάθε φορά που θα ανοίγετε τον διακόπτη
μηχανής, θα εμφανίζεται η προειδοποίηση με
ηχητικό σήμα.
ςτ

α 0 χλμ το σύστημα που προβλέπεται
από τον νόμο και είναι εγκατεστημένο στο
αυτοκίνητο, θα σας εμποδίσει να εκκινήσετε
τον κινητήρα.η στάθμη του πρόσθετου AdBlue® έχει φθάσει
στο 0.
Το επίπεδο εκπομπής ρύπων του αυτοκινήτου
σας παύει να είναι συμβατό με την ρύθμιση
"Euro 6" και ο κινητήρας δεν θα εκκινήσει.
για να μπ

ορέσετε να εκκινήσετε ξανά το
αυτοκίνητό σας, πρέπει να συμπληρώσετε
τουλάχιστον 3,8 λίτρα πρόσθετου AdBlue
®.
-
ρ
ίξτε το περιεχόμενο στο δοχείο (από το
στόμιο με την μπλε τάπα).
-

Α

νοίξτε τον διακόπτη μηχανής χωρίς να
εκκινήσετε τον κινητήρα.
-

Περιμένετε 10 δευτερό

λεπτα και μετά
εκκινήστε τον κινητήρα.
Αυτονομία μικρότερη από 600 χλμ

(375 μίλια) και μεγαλύτερη από 0 χλμ
Αν δεν μπορεί να εκκινήσει ο κινητήρας τού αυτοκινήτου, αυτό σημαίνει
βλάβη που έχει σχέση με την έλλειψη πρόσθετου AdBlue® στο δοχείο
Αποφεύγετε να φθάνετε το επίπεδο
αυτονομίας των 0 χλμ!
η

προειδοποίηση θα επαναλαμβάνεται όταν
το αυτοκίνητο κινείται, όσο η στάθμη του
πρόσθετου AdBlue
® δεν έχει συμπληρωθεί
επαρκώς.
χ

ωρίς συμπλήρωση υγρού στο ειδικό δοχείο
του πρόσθετου, διατρέχετε τον κίνδυνο το
αυτοκίνητό σας να ακινητοποιηθεί.ςτη συνέχεια, συμπληρώστε
περισσότερο το δοχείο που η
χωρητικότητά του είναι 15 λίτρα. Ή απευθυνθείτε σε ένα εγκεκριμένο
συνεργείο της CITROËN.
Πρόσθετο AdBlue®

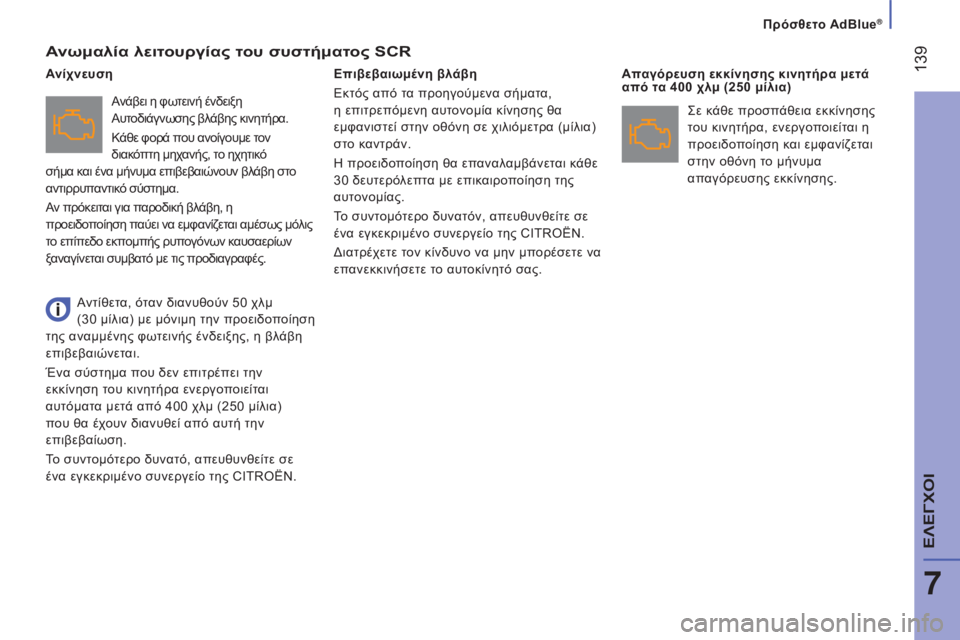

139
jumper_el_Chap07_Verifications_ed01-2015
Ανωμαλία λειτουργίας του συστήματος SCR
Ανάβει η φωτεινή ένδειξη
Αυτοδιάγνωσης βλάβης κινητήρα.
Κάθε φορά που ανοίγουμε τον
διακόπτη μηχανής, το ηχητικό
σήμα και ένα μήνυμα επιβεβαιώνουν βλάβη στο
αντιρρυπαντικό σύστημα.
Αν πρόκειται για παροδική βλάβη, η
προειδοποίηση παύει να εμφανίζεται αμέσως μόλις
το επίπεδο εκπομπής ρυπογόνων καυσαερίων
ξαναγίνεται συμβατό με τις προδιαγραφές. Επιβεβαιωμένη βλάβη
Εκτός από τα προηγούμενα σήματα,
η επιτρεπόμενη αυτονομία κίνησης θα
εμφανιστεί στην οθόνη σε χιλιόμετρα (μίλια)
στο καντράν.
η

προειδοποίηση θα επαναλαμβάνεται κάθε
30 δευτερόλεπτα με επικαιροποίηση της
αυτονομίας.
Το συντομότερο δυνατόν, απευθυνθείτε σε
ένα εγκεκριμένο συνεργείο της CITROËN.
δ

ιατρέχετε τον κίνδυνο να μην μπορέσετε να
επανεκκινήσετε το αυτοκίνητό σας. Απαγόρευση εκκίνησης κινητήρα μετά
από τα 400 χλμ (250 μίλια)
Ανίχνευση
ς ε κάθε προσπάθεια εκκίνησης
του κινητήρα, ενεργοποιείται η
προειδοποίηση και εμφανίζεται
στην οθόνη το μήνυμα
απαγόρευσης εκκίνησης.
Αντίθετα, όταν διανυθούν 50 χλμ
(30 μίλια) με μόνιμη την προειδοποίηση
της αναμμένης φωτεινής ένδειξης, η βλάβη
επιβεβαιώνεται.
Ένα σύστημα που δεν επιτρέπει την
εκκίνηση του κινητήρα ενεργοποιείται
αυτόματα μετά από 400 χλμ (250 μίλια)
που θα έχουν διανυθεί από αυτή την
επιβεβαίωση.
Το συντομότερο δυνατό, απευθυνθείτε σε
ένα εγκεκριμένο συνεργείο της CITROËN.
Πρόσθετο AdBlue\256
7
ΕΛΕγχόΙ

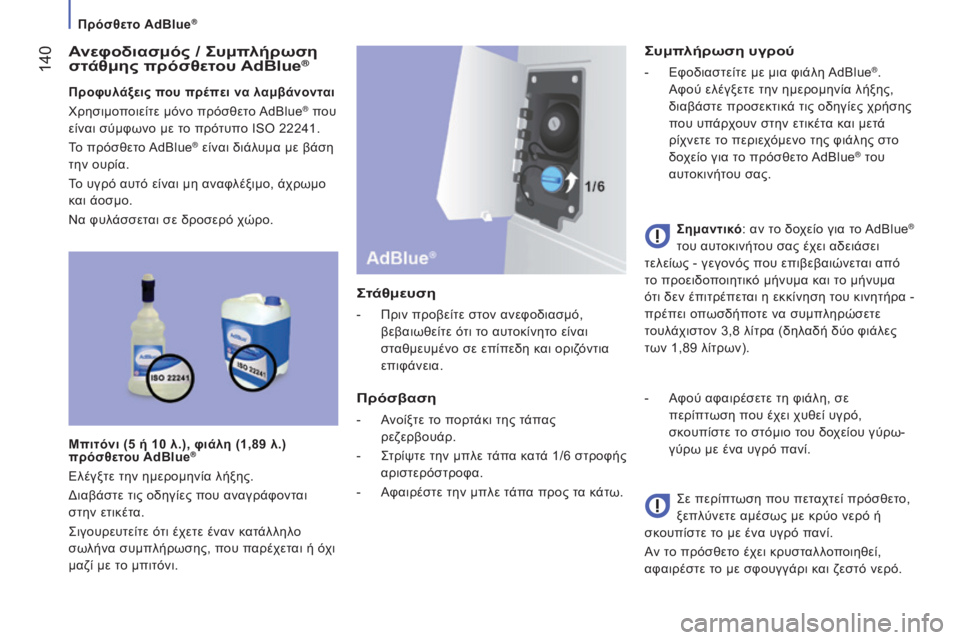

140
jumper_el_Chap07_Verifications_ed01-2015
Ανεφοδιασμός / ςυμπλήρωση
στάθμης πρόσθετου AdBlue®
Προφυλάξεις που πρέπει να λαμβάνονται
χ

ρησιμοποιείτε μόνο πρόσθετο AdBlue® που
είναι σύμφωνο με το πρότυπο ISO 22241.
Το πρόσθετο AdBlue
® είναι διάλυμα με βάση
την ουρία.
Το υγρό αυτό είναι μη αναφλέξιμο, άχρωμο
και άοσμο.
Να φυλάσσεται σε δροσερό χώρο.
Μπιτόνι (5 ή 10 λ.), φιάλη (1,89 λ.)
πρόσθετου AdBlue
®
Ελέγξτε την ημερομηνία λήξης.
δ

ιαβάστε τις οδηγίες που αναγράφονται
στην ετικέτα.
ς

ιγουρευτείτε ότι έχετε έναν κατάλληλο
σωλήνα συμπλήρωσης, που παρέχεται ή όχι
μαζί με το μπιτόνι.
ςτάθμευση
- Πριν προβείτε στ ον ανεφοδιασμό,
βεβαιωθείτε ότι το αυτοκίνητο είναι
σταθμευμένο σε επίπεδη και οριζόντια
επιφάνεια.
Πρόσβαση
- Ανοίξτε το πορτάκι της τάπας ρεζερβουάρ.
-
ς
τρίψτε την μπλε τ
άπα κατά 1/6 στροφής
αριστερόστροφα.
-

Αφαιρέστε την μπλε τ
άπα προς τα κάτω.
ςυμπλήρωση υγρού
- Εφοδιαστείτε με μια φιάλη AdBlue®.
Αφού ελέγξετε την ημερομηνία λήξης,
διαβάστε προσεκτικά τις οδηγίες χρήσης
που υπάρχουν στην ετικέτα και μετά
ρίχνετε το περιεχόμενο της φιάλης στο
δοχείο για το πρόσθετο AdBlue
® του
αυτοκινήτου σας.
ς

ημαντικό: αν το δοχείο για το AdBlue
®
του αυτοκινήτου σας έχει αδειάσει
τελείως - γεγονός που επιβεβαιώνεται από
το προειδοποιητικό μήνυμα και το μήνυμα
ότι δεν έπιτρέπεται η εκκίνηση του κινητήρα

-

πρέπει οπωσδήποτε να συμπληρώσετε
τουλάχιστον 3,8 λίτρα (δηλαδή δύο φιάλες
των 1,89 λίτρων).
-

Αφού αφαιρέσετε τη φιάλη, σε


περίπτωση που έχει χυθεί υγρό,
σκουπίστε το στόμιο του δοχείου γύρω-
γύρω με ένα υγρό πανί.
ς

ε περίπτωση που πεταχτεί πρόσθετο,
ξεπλύνετε αμέσως με κρύο νερό ή
σκουπίστε το με ένα υγρό πανί.
Αν το πρόσθετο έχει κρυσταλλοποιηθεί,
αφαιρέστε το με σφουγγάρι και ζεστό νερό.
Πρόσθετο AdBlue®

141
jumper_el_Chap07_Verifications_ed01-2015
Κλείσιμο
-
Ξανατ
οποθετήστε την μπλε τάπα στο
στόμιο του δοχείου και στρίψτε την κατά
1/6 στροφής, δεξιόστροφα, μέχρι τέρμα.
-

Κλείστε τ
ο πορτάκι της τάπας
ρεζερβουάρ καυσίμου.
Μην πετάτε τις φιάλες του πρόσθετου
AdBlue
® με τα οικιακά απορρίμματα,
αλλά τις ρίχνετε στον ειδικό κάδο ή
τις πηγαίνετε στον δικό σας διανομέα
αυτοκινήτων.
Φυλάσσετε το AdBlue® μακριά από τα
παιδιά, μέσα στην εργοστασική του φιάλη.
Μην μεταγγίζετε ποτέ το AdBlue® σε άλλο
δοχείο, γιατί θα χάσει την καθαρότητά του.
Μη διαλύετε ποτέ το πρόσθετο με νερό.
Μη ρίξετε ποτέ το πρόσθετο στο ρεζερβουάρ
πετρελαίου.
ςυστάσεις αποθήκευσης
Μην αποθηκεύετε τα μπιτόνια / τις
φιάλες τού AdBlue® στο αυτοκίνητό σας. Πάγωμα του πρόσθετου AdBlue
®
Το AdBlue® παγώνει σε θερμοκρασίες
κάτω από τους περίπου μείον 11 βαθμούς
Κελσίου (12,2° Φαρενάιτ) και υποβαθμίζεται
σε θερμοκρασίες πάνω από τους
25°

βαθμούς Κελσίου (77° Φαρενάιτ).
ς

κόπιμο είναι να αποθηκεύετε τα μπιτόνια /
τις φιάλες σε δροσερό χώρο και μακριά
από την απευθείας έκθεση στην ηλιακή
ακτινοβολία.
ςτις συνθήκες αυτές, τ

ο πρόσθετο μπορεί να
συντηρηθεί τουλάχιστον ένα χρόνο.
Το πρόσθετο που έχει παγώσει μπορεί
να χρησιμοποιηθεί αφού ξεπαγώσει στον
ατμοσφαιρικό αέρα. Το σύστημα SCR διαθέτει έναν
μηχανισμό αναθέρμανσης του δοχείου
του AdBlue® που σας διασφαλίζει τη
λειτουργία του αυτοκινήτου σε κανονικές
συνθήκες.
ς

ε εξαιρετικές καταστάσεις όπως η
διατήρηση του αυτοκινήτου σε θερμοκρασίες
πάντοτε χαμηλότερες από τους μείον
15°

Κελσίου (5° Φαρενάιτ) για μεγάλο
χρονικό διάστημα, η προειδοποίηση για
βλάβη στο αντιρρυπαντικό σύστημα μπορεί
να έχει σχέση με το πάγωμα τού πρόσθετου
AdBlue
®.
Παρκάρετε το αυτοκίνητό σας σε χώρο με
μεγαλύτερη θερμοκρασία για μερικές ώρες
μέχρι το πρόσθετο να επανέλθει στην υγρή
του κατάσταση.
η

προειδοποίηση για βλάβη στο
αντιρρυπαντικό σύστημα δεν σβήνει αμέσως
και θα σβήσει αφού διανυθούν αρκετά
χιλιόμετρα.
Πρόσθετο AdBlue®
7
ΕΛΕγχόΙ

142
jumper_el_Chap08_Aide-Rapide_ed01-2015

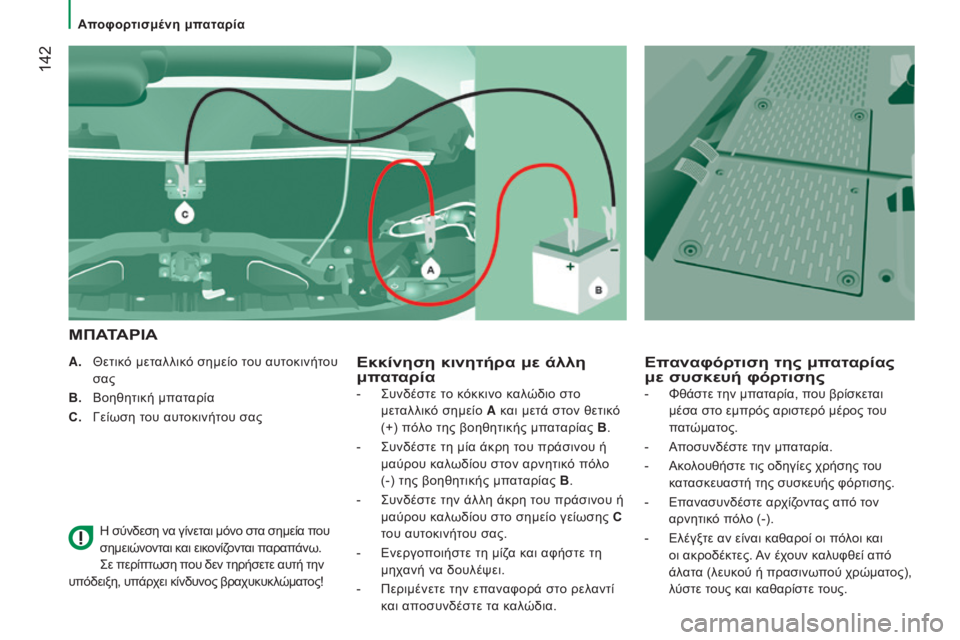

A. Θετικό μεταλλικό σημείο του αυτοκινήτου σας
B.

Βοηθητική μπ
αταρία
C.
γ είωση του αυτοκινήτου σας
η

σύνδεση να γίνεται μόνο στα σημεία που
σημειώνονται και εικονίζονται παραπάνω.
ς

ε περίπτωση που δεν τηρήσετε αυτή την
υπόδειξη, υπάρχει κίνδυνος βραχυκυκλώματος!Εκκίνηση κινητήρα με άλλη
μπαταρία
Μ
ΠΑΤΑ
ρ
ΙΑΕπ
αναφόρτιση της μπαταρίας
με συσκευή φόρτισης
- ςυνδέστε το κόκκινο καλώδιο στο
μετ αλλικό σημείο A και μετά στον θετικό
(+) πόλο της βοηθητικής μπαταρίας B .
-
ς υνδέστε τη μία άκρη του πράσινου ή
μαύρου καλωδίου στον αρνητικό πόλο
(-) της βοηθητικής μπαταρίας B .
-
ς υνδέστε την άλλη άκρη του πράσινου ή
μαύρου καλωδίου στο σημείο γείωσης C
του αυτοκινήτου σας.
-

Ενεργο
ποιήστε τη μίζα και αφήστε τη
μηχανή να δουλέψει.
-

Περιμένετε την επ
αναφορά στο ρελαντί
και αποσυνδέστε τα καλώδια. - Φθάστε την μπ
αταρία, που βρίσκεται
μέσα στο εμπρός αριστερό μέρος του
πατώματος.
-
Απ

οσυνδέστε την μπαταρία.
-
Ακ

ολουθήστε τις οδηγίες χρήσης του
κατασκευαστή της συσκευής φόρτισης.
-
Επ

ανασυνδέστε αρχίζοντας από τον
αρνητικό πόλο (-).
-
Ελέγξτε αν είναι κ

αθαροί οι πόλοι και
οι ακροδέκτες. Αν έχουν καλυφθεί από
άλατα (λευκού ή πρασινωπού χρώματος),
λύστε τους και καθαρίστε τους.
Αποφορτισμένη μπαταρία
