Το Stop & Start θέτει παροδικά τον κινητήρα σε
επαγρύπνηση (κατάσταση STOP), σε φάσεις
στάσης (κόκκινο σηματοδότη, μποτιλιαρίσματα
κλπ). ό κινητήρας ξαναπαίρνει μπροστά
αυτόματα (κατάσταση START), μόλις θελήσετε
να εκκινήσετε το αυτοκίνητο.
η επανεκκίνηση
του κινητήρα γίνεται αμέσως και δεν είναι
θορυβώδης.
Το Stop & Start έχει προβλεφθεί για τις συνθήκες
κίνησης στην πόλη και η λειτουργία του έχει
σαν αποτέλεσμα την μειωμένη κατανάλωση
καυσίμου, τις μειωμένες εκπομπές ρύπων και
την μειωμένη ηχορύπανση.
STOP & S TART
λειτουργία
Ματάβαση σε κατάσταση STOP του κινητήρα
Με το αυτοκίνητο σταματημένο, φέρνετε
τον μοχλό ταχυτήτων στη νεκρά και κατόπιν
αφήνετε το πεντάλ του συμπλέκτη.
-
η ένδειξη αυτή ανάβει στο
καντράν και ο κινητήρας
τίθεται σε κατάσταση
αναμονής. Το αυτόματο σβήσιμο του κινητήρα
είναι πιθανό μόνο μετά την ταχύτητα
των 10 km/h, για να αποφευχθούν τα
επαναλαμβανόμενα σβησίματα του κινητήρα
όταν το αυτοκίνητο κινείται σε αργούς
ρυθμούς.
Μην απομακρύνεστε ποτέ από το
αυτοκίνητο αν προηγουμένως δεν
έχετε σβήσει τον κινητήρα με το κλειδί.
Μην πληρώνετε ποτέ με καύσιμο όταν
ο κινητήρας είναι σε κατάσταση STOP.
Κλείστε απαραιτήτως τον διακόπτη κινητήρα
με το κλειδί. Ειδικές περιπτώσεις: κατάσταση STOP
μη διαθέσιμη
η

κατάσταση STOP δεν ενεργοποιείται όταν:
-
αρχικ
οποιείται το σύστημα,
-
η πόρ
τα οδηγού είναι ανοικτή,
-
η ζ
ώνη ασφαλείας οδηγού είναι
απασφαλισμένη,
-
τ
ο air-condition είναι ενεργό,
-
τ
ο ξεθάμπωμα του πίσω παρ-μπριζ είναι
ενεργοποιημένο,
-
οι υαλ
οκαθαριστήρες εμπρός είναι στη
γρήγορη λειτουργία,
-
έχει κ
ουμπώσει η όπισθεν σε ελιγμούς
παρκαρίσματος,
-
ορισμένες ειδικές συνθήκες (φόρ
τιση
μπαταρίας, θερμοκρασία κινητήρα,
αναζωογόνηση φίλτρου σωματιδίων,
υποβοήθηση φρένων, εξ. θερμοκρασία
κλπ) το απαιτούν για να εξασφαλιστεί ο
έλεγχος του συτήματος.
η

ένδειξη αυτή αναβοσβήνει
μερικά δευτερόλεπτα στο
καντράν και κατόπιν σβήνει.
Αυτή η λειτουργία είναι απολύτως
φυσιολογική.
Εκκίνηση και ακινητοποίηση

41
jumper_el_Chap02_Pret-a-Partir_ed01-2015
Μετάβαση στην κατάσταση START του κινητήρα
- η ένδειξη αυτή σβήνει και ο
κινητήρας επ ανεκκινεί.
Αν μετά από αυτόματη επανεκκίνηση σε
κατάσταση START, ο οδηγός δεν προβεί
σε καμμία ενέργεια μέσα σε 3 λεπτά, το
σύστημα σβήνει οριστικά τον κινητήρα.
η

επανεκκίνηση του κινητήρα είναι δυνατή
μόνο με το κλειδί του διακόπτη. Ειδικές περιπτώσεις: αυτόματη
ενεργοποίηση της κατάστασης START
η

κατάσταση START ενεργοποιείται
αυτόματα όταν:
-
τ
ο αυτοκίνητο κινείται με ελεύθερους
τροχούς υπό κλίση,
- οι υαλ οκαθαριστήρες εμπρός είναι στη
γρήγορη λειτουργία,
-

τ
ο air-condition είναι ενεργοποιημένο,
-

ο κινητήρας έχει σβήσει πριν από

περίπου 3 λεπτά με το Stop & Start,
-

ορισμένες ειδικές συνθήκες (φόρ
τιση
μπαταρίας, θερμοκρασία κινητήρα,
υποβοήθηση φρένων, ρύθμιση air
condition κλπ) το απαιτούν για να
εξασφαλιστεί ο έλεγχος του συτήματος ή
του αυτοκινήτου.
ςτην περίπτ ωση αυτή, ένα μήνυμα
εμφανίζεται στην οθόνη του καντράν,
συνοδευόμενο από αυτή την
ένδειξη που αναβοσβήνει μερικά
δευτερόλεπτα και κατόπιν σβήνει.
ςωστή χρήση
Με μηχανικό κιβώτιο ταχυτήτων σε κατάσταση STOP, σε
περίπτωση αλλαγής σχέσης χωρίς πλήρη αποσύμπλεξη,
ένα μήνυμα εμφανίζεται στο καντράν για να υπενθυμίσει
ότι πρέπει να παιτήσετε καλά το πεντάλ συμπλέκτη για να
εξασφαλιστεί η επανεκκίνηση.
Ανάβει μια λυχνία ή/και ένα μήνυμα στον πίνακα οργάνων
που σας προτρέπει να πατήσετε εντελώς το πεντάλ του
συμπλέκτη ώστε να εξασφαλίσετε την επανεκκίνηση.
Η λειτουργία αυτή είναι εντελώς
φυσιολογική.
Με την ταχύτητα κουμπωμένη στο κιβώτιο, η
αυτόματη επανεκκίνηση του κινητήρα μπορεί
να γίνει μόνο πατώντας τέρμα το πεντάλ του
συμπλέκτη.
Με τον κινητήρα σβηστό σε κατάσταση
STOP, αν ο οδηγός απασφαλίσει τη
ζώνη του και ανοίξει εμπρόσθια πόρτα, η
επανεκκίνηση του κινητήρα είναι δυνατή
μόνο με το κλειδί του διακόπτη. Αντηχεί ένα ηχητικό σήμα,
συνοδευόμενο από αυτή την ένδειξη που αναβοσβήνει και
την εμφάνιση ενός μηνύματος στην οθόνη.
Εκκίνηση και ακινητοποίηση
2
ΠρΟ ΤΗς ΕΚΚΙΝΗςΗς

42
jumper_el_Chap02_Pret-a-Partir_ed01-2015

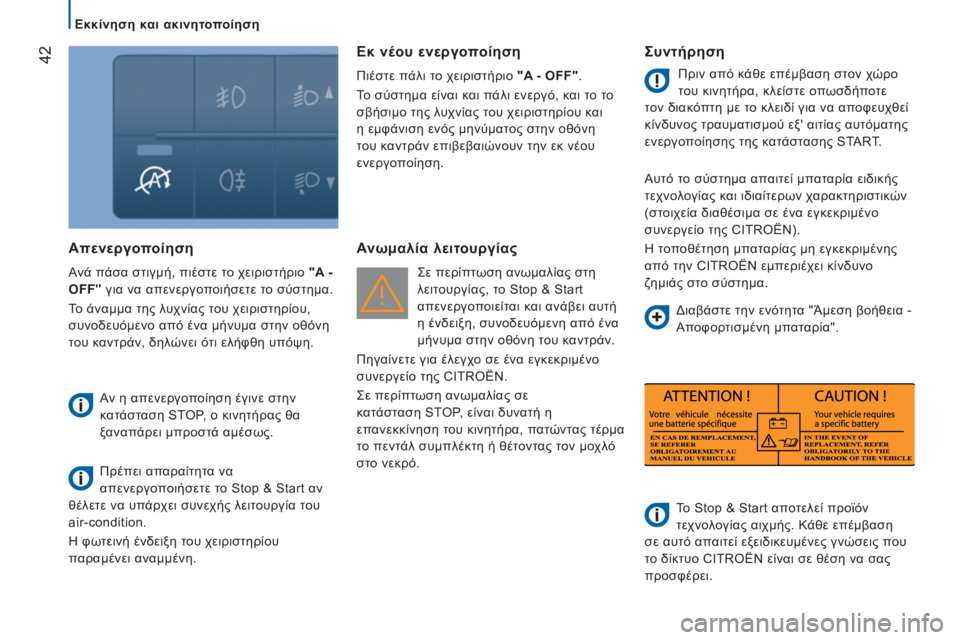

Απενεργοποίηση
Ανά πάσα στιγμή, πιέστε το χειριστήριο "A -
OFF" για να απενεργοποιήσετε το σύστημα.
Το άναμμα της λυχνίας του χειριστηρίου,
συνοδευόμενο από ένα μήνυμα στην οθόνη
του καντράν, δηλώνει ότι ελήφθη υπόψη.Αν η απενεργοποίηση έγινε στην
κατάσταση STOP, ο κινητήρας θα
ξαναπάρει μπροστά αμέσως.
Πρέπει απαραίτητα να
απενεργοποιήσετε το Stop & Start αν
θέλετε να υπάρχει συνεχής λειτουργία του
air-condition.
η

φωτεινή ένδειξη του χειριστηρίου
παραμένει αναμμένη.
Εκ νέου ενεργοποίηση
Πιέστε πάλι το χειριστήριο "A - OFF".
Το σύστημα είναι και πάλι ενεργό, και το το
σβήσιμο της λυχνίας του χειριστηρίου και
η εμφάνιση ενός μηνύματος στην οθόνη
του καντράν επιβεβαιώνουν την εκ νέου
ενεργοποίηση.
Ανωμαλία λειτουργίας
ςε περίπτωση ανωμαλίας στη
λειτ ουργίας, το Stop & Start
απενεργοποιείται και ανάβει αυτή
η ένδειξη, συνοδευόμενη από ένα
μήνυμα στην οθόνη του καντράν.
Πηγαίνετε για έλεγχο σε ένα εγκεκριμένο
συνεργείο της CITROËN.
ς

ε περίπτωση ανωμαλίας σε
κατάσταση
STOP, είναι δυνατή η
επανεκκίνηση του κινητήρα, πατώντας τέρμα
το πεντάλ συμπλέκτη ή θέτοντας τον μοχλό
στο νεκρό.
ςυντήρηση
Πριν από κάθε επέμβαση στον χώρο
του κινητήρα, κλείστε οπωσδήποτε
τον διακόπτη με το κλειδί για να αποφευχθεί
κίνδυνος τραυματισμού εξ' αιτίας αυτόματης
ενεργοποίησης της κατάστασης START.
Αυτό το σύστημα απαιτεί μπαταρία ειδικής
τεχνολογίας και ιδιαίτερων χαρακτηριστικών
(στοιχεία διαθέσιμα σε ένα εγκεκριμένο
συνεργείο της CITROËN).
η

τοποθέτηση μπαταρίας μη εγκεκριμένης
από την CITROËN εμπεριέχει κίνδυνο
ζημιάς στο σύστημα.
Το Stop & Start αποτελεί προϊόν
τεχνολογίας αιχμής. Κάθε επέμβαση
σε αυτό απαιτεί εξειδικευμένες γνώσεις που
το δίκτυο CITROËN είναι σε θέση να σας
προσφέρει.
δ

ιαβάστε την ενότητα "Άμεση βοήθεια -
Αποφορτισμένη μπαταρία".
Εκκίνηση και ακινητοποίηση

146
jumper_el_Chap08_Aide-Rapide_ed01-2015

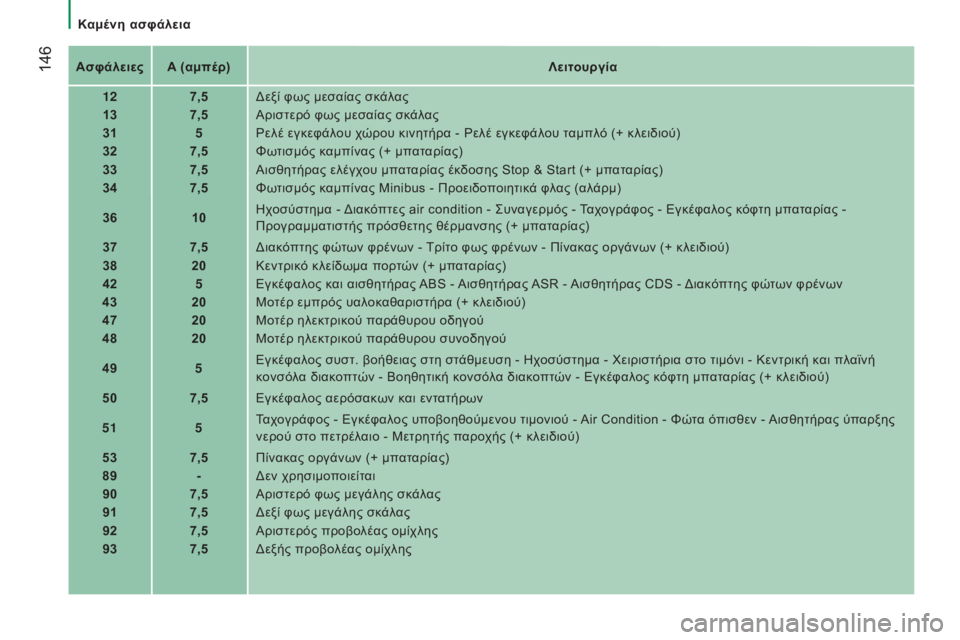

Ασφάλειες A (αμπέρ)λειτουργία
12 7,5
δ

εξί φως μεσαίας σκάλας
13 7,5Αριστερό φως μεσαίας σκάλας
31 5
ρ

ελέ εγκεφάλου χώρου κινητήρα - ρ ελέ εγκεφάλου ταμπλό (+ κλειδιού)
32 7,5Φωτισμός καμπίνας (+ μπαταρίας)
33 7,5Αισθητήρας ελέγχου μπαταρίας έκδοσης Stop & Start (+ μπαταρίας)
34 7,5Φωτισμός καμπίνας Minibus - Προειδοποιητικά φλας (αλάρμ)
36 10
η

χοσύστημα -
δ
ιακόπτες air condition - ς υναγερμός - Ταχογράφος - Εγκέφαλος κόφτη μπαταρίας -
Προγραμματιστής πρόσθετης θέρμανσης (+ μπαταρίας)
37 7,5
δ

ιακόπτης φώτων φρένων - Τρίτο φως φρένων - Πίνακας οργάνων (+ κλειδιού)
38 20Κεντρικό κλείδωμα πορτών (+ μπαταρίας)
42 5Εγκέφαλος και αισθητήρας ABS - Αισθητήρας ASR - Αισθητήρας CDS -
δ

ιακόπτης φώτων φρένων
43 20Μοτέρ εμπρός υαλοκαθαριστήρα (+ κλειδιού)
47 20Μοτέρ ηλεκτρικού παράθυρου οδηγού
48 20Μοτέρ ηλεκτρικού παράθυρου συνοδηγού
49 5Εγκέφαλος συστ. βοήθειας στη στάθμευση -
η χοσύστημα - χ ειριστήρια στο τιμόνι - Κεντρική και πλαϊνή
κονσόλα διακοπτών - Βοηθητική κονσόλα διακοπτών - Εγκέφαλος κόφτη μπαταρίας (+ κλειδιού)
50 7,5Εγκέφαλος αερόσακων και εντατήρων
51 5Ταχογράφος - Εγκέφαλος υποβοηθούμενου τιμονιού - Air Condition - Φώτα όπισθεν - Αισθητήρας ύπαρξης
νερού στο πετρέλαιο - Μετρητής παροχής (+ κλειδιού)
53 7,5Πίνακας οργάνων (+ μπαταρίας)
89 -
δ

εν χρησιμοποιείται
90 7,5Αριστερό φως μεγάλης σκάλας
91 7,5
δ

εξί φως μεγάλης σκάλας
92 7,5Αριστερός προβολέας ομίχλης
93 7,5
δ

εξής προβολέας ομίχλης
Καμένη ασφάλεια

148
jumper_el_Chap08_Aide-Rapide_ed01-2015

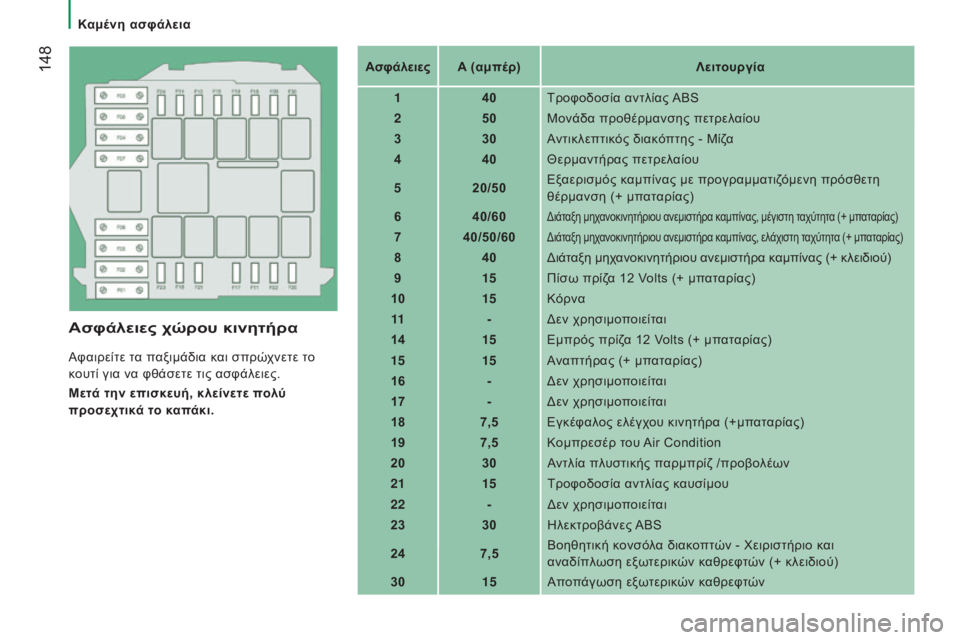

Ασφάλειες χώρου κινητήρα
Αφαιρείτε τα παξιμάδια και σπρώχνετε το
κουτί για να φθάσετε τις ασφάλειες.
Μετά την επισκευή, κλείνετε πολύ
προσεχτικά το καπάκι.Ασφάλειες
A (αμπέρ)
λ
ειτουργία
1 40Τροφοδοσία αντλίας ABS
2 50Μονάδα προθέρμανσης πετρελαίου
3 30Αντικλεπτικός διακόπτης - Μίζα
4 40Θερμαντήρας πετρελαίου
5 20/50 Εξαερισμός καμπίνας με προγραμματιζόμενη πρόσθετη
θέρμανση (+ μπαταρίας)
6 40/60
διάταξη μηχανοκινητήριου ανεμιστήρα καμπίνας, μέγιστη ταχύτητα (+ μπαταρίας)
740/50/60διάταξη μηχανοκινητήριου ανεμιστήρα καμπίνας, ελάχιστη ταχύτητα (+ μπαταρίας)
8 40δ ιάταξη μηχανοκινητήριου ανεμιστήρα καμπίνας (+ κλειδιού)
9 15Πίσω πρίζα 12 Volts (+ μπαταρίας)
10 15Κόρνα
11 -
δ

εν χρησιμοποιείται
14 15Εμπρός πρίζα 12 Volts (+ μπαταρίας)
15 15Αναπτήρας (+ μπαταρίας)
16 -
δ

εν χρησιμοποιείται
17 -
δ

εν χρησιμοποιείται
18 7,5Εγκέφαλος ελέγχου κινητήρα (+μπαταρίας)
19 7,5Κομπρεσέρ του Air Condition
20 30Αντλία πλυστικής παρμπρίζ /προβολέων
21 15Τροφοδοσία αντλίας καυσίμου
22 -
δ

εν χρησιμοποιείται
23 30
η

λεκτροβάνες ABS
24 7,5Βοηθητική κονσόλα διακοπτών -
χ ειριστήριο και
αναδίπλωση εξωτερικών καθρεφτών (+ κλειδιού)
30 15Αποπάγωση εξωτερικών καθρεφτών
Καμένη ασφάλεια
