2016 CITROEN C4 AIRCROSS Manuales de Empleo (in Spanish)

183
C4-Aircross_es_Chap07_info-pratiques_ed01-2014
Para acceder a las tapas de protección de las
lámparas, realice las siguientes operaciones:
F
R
etire las fijaciones A .
F

R
etire la tapa de protección B .
Acceso a las lámparas Cambio de los indicadores
de dirección (1)
F Gire el portalámparas un cuarto de vuelta
hacia la izquierda y retírelo.
F
t
ir
e de la lámpara y sustitúyala.
un p
arpadeo más rápido del testigo
de indicador de dirección (derecho o
izquierdo) indica el fallo de una de las
lámparas del lado correspondiente. Para el montaje, efectúe estas
operaciones en sentido inverso.
la
s lámparas de color ámbar, como
los indicadores de dirección, deben
sustituirse por lámparas de las mismas
características y color.
7
información práctica

184
C4-Aircross_es_Chap07_info-pratiques_ed01-2014
Cambio de las luces
de posición (4)
F Retire la tapa de plástico de protección.
F
G ire el portalámparas hacia la izquierda y
retírelo.
F

R
etire la lámpara y su soporte presionando
el casquillo, situado en la parte inferior.
F

S
ustituya la lámpara.
Para volver a montarla, efectúe estas
operaciones en sentido inverso.
Cambio de las luces de
carretera (2)
F Gire el portalámparas un cuarto de vuelta hacia la izquierda y retírelo.
F
t
ir
e de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Cambio de las luces diurnas /
de posición (diodos
electroluminiscentes-LED) (6)
Para cambiar este tipo de lámparas de diodos,
consulte en la red Ci tR OËn o en un taller
cualificado.
Cambio de las luces
de cruce (3)
Para la sustitución de estas lámparas, consulte
en la red Ci tR OËn o en un taller cualificado.
Para cambiar estas lámparas, consulte en la
red C
i

t
R
OË
n
o en un taller cualificado.
Cambio de los faros
antiniebla (7) / luces
diurnas (5)
información práctica

185
C4-Aircross_es_Chap07_info-pratiques_ed01-2014
F empuje el repetidor hacia atrás para desacoplarlo.
F de sconecte el conector del repetidor.
F

Ca
mbie el bloque repetidor.
Para el montaje, efectúe estas operaciones en sentido inverso.
Para adquirirlos, acuda a la red C
i

t
R
OË
n
o a un taller cualificado.
Cambio de los repetidores laterales de intermitente
Luces de los retrovisores exteriores
Para sustituir la luz electroluminiscente-led, d ebe consultar con la Red Ci tR OËn o con un taller
cualificado.
7
información práctica

186
C4-Aircross_es_Chap07_info-pratiques_ed01-2014

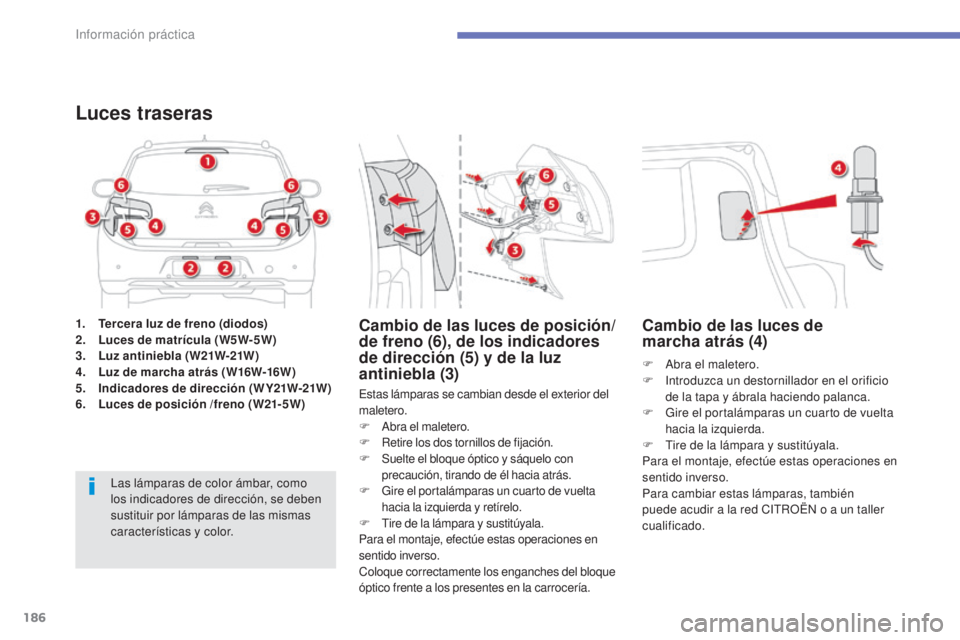

1. Tercera luz de freno (diodos)
2. Luces de matrícula (W5W-5W)
3.
L

uz antiniebla (W21W-21W)
4.
L

uz de marcha atrás (W16W-16W)
5.
I

ndicadores de dirección (WY21W-21W)
6.
L

uces de posición /freno (W21-5W)
Luces traseras
las lámparas de color ámbar, como
los indicadores de dirección, se deben
sustituir por lámparas de las mismas
características y color.
es
tas lámparas se cambian desde el exterior del
maletero.
F
A
bra el maletero.
F
R
etire los dos tornillos de fijación.
F
S
uelte el bloque óptico y sáquelo con
precaución, tirando de él hacia atrás.
F G ire el portalámparas un cuarto de vuelta
hacia la izquierda y retírelo.
F


t
ir
e de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Coloque correctamente los enganches del bloque
óptico frente a los presentes en la carrocería.
Cambio de las luces de posición/
de freno (6), de los indicadores
de dirección (5) y de la luz
antiniebla (3)
F Abra el maletero.
F in troduzca un destornillador en el orificio
de la tapa y ábrala haciendo palanca.
F

G
ire el portalámparas un cuarto de vuelta
hacia la izquierda.
F
t
ir
e de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Para cambiar estas lámparas, también
puede acudir a la red C
i

t
R
OË
n
o a un taller
cualificado.
Cambio de las luces de
marcha atrás (4)
información práctica

187
C4-Aircross_es_Chap07_info-pratiques_ed01-2014
Cambio de las luces
de matrícula (2)
F empuje el módulo transparente hacia la izquierda y luego hacia abajo.
F

G
ire el portalámparas un cuarto de vuelta
hacia la izquierda y retírelo.
F
e
x
traiga la bombilla y sustitúyala.
Para el montaje, realice estas operaciones en
sentido inverso y presione sobre el módulo
transparente para fijarlo.
Tercera luz de freno (diodos
electroluminiscentes-LED) (1)
Para la sustitución de este tipo de lámpara,
consulte en la red Ci tR OËn o en un taller
cualificado.
7
información práctica

188
C4-Aircross_es_Chap07_info-pratiques_ed01-2014
Cambio de un fusible
la pinza de extracción y los fusibles de
repuesto estás instalados en la caja de fusibles
del compartimento motor.
Para acceder a ella:
F
A
bra el capó (ver "Revisiones").
F

S
uelte la tapa y retírela.
F

R
etire la pinza.
F

Ci
erre la tapa con cuidado para garantizar
la estanqueidad de la caja de fusibles.
Acceso al utillaje
Antes de cambiar un fusible, es necesario
conocer la causa de la avería y solucionarla.
F

V
erificar que el contactor esté en posición
" LOCK " o que el modo del vehículo sea
" OFF ".
F
e
n
cuentre el fusible defectuoso
comprobando el estado de su filamento.
F
u
t
ilice la pinza especial para extraer el
fusible de su alojamiento.
F

Su
stituya siempre el fusible defectuoso por
otro fusible de la misma intensidad.
F

C
ompruebe la correspondencia entre el
número grabado en la caja, la intensidad
grabada en la parte superior y las tablas
que encontrará más adelante.
Cambio de un fusible
En buen estado Fundido
C it
R
OË
n
declina toda responsabilidad
respecto a los gastos ocasionados por
la reparación del vehículo o los fallos
de funcionamiento que resultasen de
la instalación de accesorios auxiliares
no suministrados ni recomendados por
C
i

t
R
OË
n
y no instalados según sus
prescripciones, en particular cuando el
consumo del conjunto de los aparatos
suplementarios conectados supera los
10


miliamperios.el c ircuito eléctrico del vehículo ha
sido diseñado para funcionar con los
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte con la red C
i

t
R
OË
n
o con un
taller cualificado.
el c
ambio de un fusible no indicado en
las siguientes tablas podría provocar
un fallo de funcionamiento del vehículo.
Consulte en la red C
i
t
R
OË
n
o en un
taller cualificado.
información práctica

189
C4-Aircross_es_Chap07_info-pratiques_ed01-2014
Fusibles en el salpicadero
la caja de fusibles está situada en la parte
inferior del salpicadero (en el lado izquierdo).
Acceso a los fusibles
F Suelte la tapa y retírela completamente tirando hacia usted. Fusible Nº
Intensidad Funciones
1 * 30 A
Ventilador de habitáculo
2 15

A
lu
ces de freno, tercera luz de freno
3 10

A
luc
es antiniebla traseras
4 30 A
lim
piaparabrisas y lavaparabrisas
6 20 A
Cierre centralizado, retrovisores exteriores eléctricos
7 15

A
Autorradio, telemática, caja u
S
B, kit manos libres
8 7, 5

A
l
lave con mando a distancia, calculador aire acondicionado,
cuadro de a bordo, elevalunas eléctricos, captadores de lluvia
y luminosidad, línea de mandos, mandos bajo el volante
9 15

A
il
uminación del habitáculo y del cuadro de a bordo
10 15
Alu ces de emergencia
11 15


A
li
mpialuneta
12 7, 5


ACuadro de a bordo, pantalla multifunción, ayuda al
estacionamiento, asientos calefactados, desempañado luneta
trasera, persiana de ocultación eléctrica, reglaje automático de
los faros
13 15


A
en
cendedor, toma de accesorios
15 20
APersiana de ocultación eléctrica
16 10


ARetrovisores exteriores, autorradio
7
información práctica

190
C4-Aircross_es_Chap07_info-pratiques_ed01-2014
* los maxifusibles son una protección suplementaria de los sistemas eléctricos. Cualquier intervención en éstos debe efectuarse en la red Ci tR OËn o en un taller cualificado.
Fusible Nº
Intensidad Funciones
18 7, 5

A
lu
ces de marcha atrás
19 15

A
to
ma de accesorios
20* 30 A
Mandos de los elevalunas eléctricos
21* 30 A
de
sempañado de la luneta
22 7, 5

A
des
helado de los retrovisores exteriores
24 25 A
Asientos eléctricos conductor y acompañante
25 30 A
Asientos calefactados
información práctica
