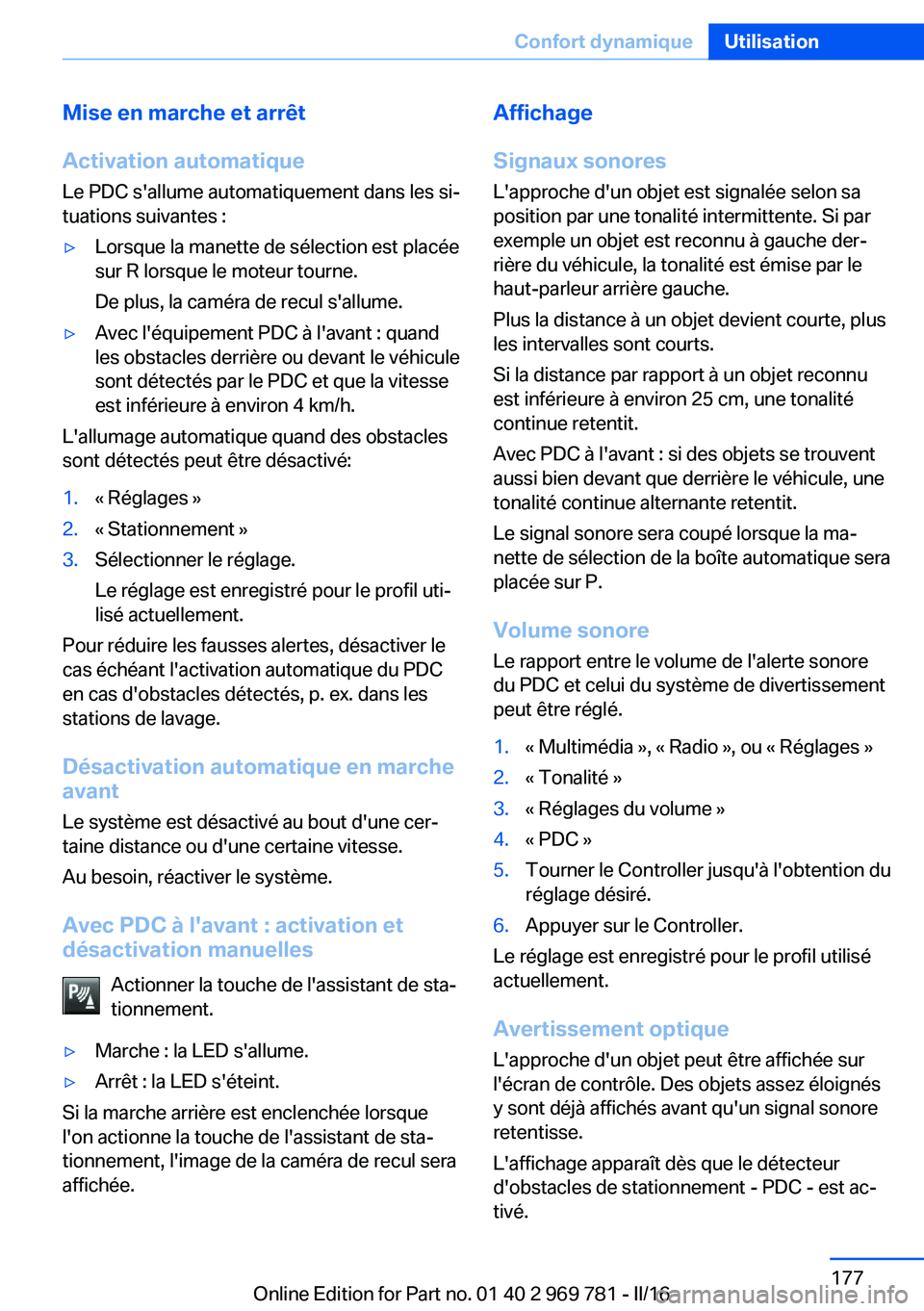

Mise en marche et arrêt
Activation automatique Le PDC s'allume automatiquement dans les si‐
tuations suivantes :▷Lorsque la manette de sélection est placée
sur R lorsque le moteur tourne.
De plus, la caméra de recul s'allume.▷Avec l'équipement PDC à l'avant : quand
les obstacles derrière ou devant le véhicule
sont détectés par le PDC et que la vitesse
est inférieure à environ 4 km/h.
L'allumage automatique quand des obstacles
sont détectés peut être désactivé:
1.« Réglages »2.« Stationnement »3.Sélectionner le réglage.
Le réglage est enregistré pour le profil uti‐
lisé actuellement.
Pour réduire les fausses alertes, désactiver le
cas échéant l'activation automatique du PDC
en cas d'obstacles détectés, p. ex. dans les
stations de lavage.
Désactivation automatique en marcheavant
Le système est désactivé au bout d'une cer‐
taine distance ou d'une certaine vitesse.
Au besoin, réactiver le système.
Avec PDC à l'avant : activation et
désactivation manuelles
Actionner la touche de l'assistant de sta‐
tionnement.
▷Marche : la LED s'allume.▷Arrêt : la LED s'éteint.
Si la marche arrière est enclenchée lorsque
l'on actionne la touche de l'assistant de sta‐
tionnement, l'image de la caméra de recul sera
affichée.
Affichage
Signaux sonores
L'approche d'un objet est signalée selon sa
position par une tonalité intermittente. Si par
exemple un objet est reconnu à gauche der‐
rière du véhicule, la tonalité est émise par le
haut-parleur arrière gauche.
Plus la distance à un objet devient courte, plus
les intervalles sont courts.
Si la distance par rapport à un objet reconnu
est inférieure à environ 25 cm, une tonalité
continue retentit.
Avec PDC à l'avant : si des objets se trouvent
aussi bien devant que derrière le véhicule, une
tonalité continue alternante retentit.
Le signal sonore sera coupé lorsque la ma‐
nette de sélection de la boîte automatique sera
placée sur P.
Volume sonore Le rapport entre le volume de l'alerte sonore
du PDC et celui du système de divertissement
peut être réglé.1.« Multimédia », « Radio », ou « Réglages »2.« Tonalité »3.« Réglages du volume »4.« PDC »5.Tourner le Controller jusqu'à l'obtention du
réglage désiré.6.Appuyer sur le Controller.
Le réglage est enregistré pour le profil utilisé
actuellement.
Avertissement optique L'approche d'un objet peut être affichée sur
l'écran de contrôle. Des objets assez éloignés
y sont déjà affichés avant qu'un signal sonore
retentisse.
L'affichage apparaît dès que le détecteur
d'obstacles de stationnement - PDC - est ac‐
tivé.
Seite 177Confort dynamiqueUtilisation177
Online Edition for Part no. 01 40 2 969 781 - II/16

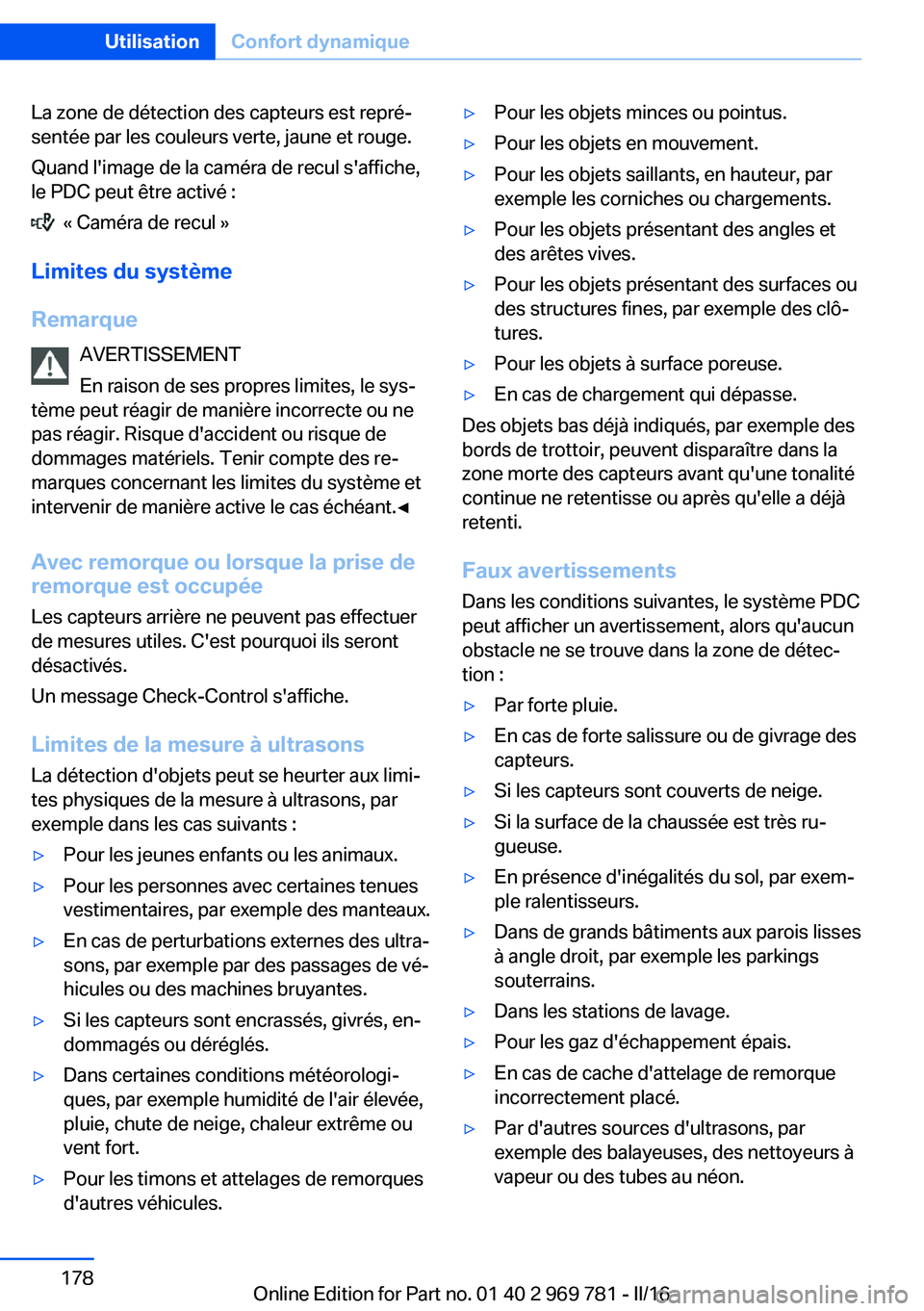

La zone de détection des capteurs est repré‐
sentée par les couleurs verte, jaune et rouge.
Quand l'image de la caméra de recul s'affiche,
le PDC peut être activé :
« Caméra de recul »
Limites du système
Remarque AVERTISSEMENT
En raison de ses propres limites, le sys‐
tème peut réagir de manière incorrecte ou ne
pas réagir. Risque d'accident ou risque de
dommages matériels. Tenir compte des re‐
marques concernant les limites du système et
intervenir de manière active le cas échéant.◀
Avec remorque ou lorsque la prise de remorque est occupée
Les capteurs arrière ne peuvent pas effectuer
de mesures utiles. C'est pourquoi ils seront
désactivés.
Un message Check-Control s'affiche.
Limites de la mesure à ultrasons
La détection d'objets peut se heurter aux limi‐
tes physiques de la mesure à ultrasons, par
exemple dans les cas suivants :
▷Pour les jeunes enfants ou les animaux.▷Pour les personnes avec certaines tenues
vestimentaires, par exemple des manteaux.▷En cas de perturbations externes des ultra‐
sons, par exemple par des passages de vé‐
hicules ou des machines bruyantes.▷Si les capteurs sont encrassés, givrés, en‐
dommagés ou déréglés.▷Dans certaines conditions météorologi‐
ques, par exemple humidité de l'air élevée,
pluie, chute de neige, chaleur extrême ou
vent fort.▷Pour les timons et attelages de remorques
d'autres véhicules.▷Pour les objets minces ou pointus.▷Pour les objets en mouvement.▷Pour les objets saillants, en hauteur, par
exemple les corniches ou chargements.▷Pour les objets présentant des angles et
des arêtes vives.▷Pour les objets présentant des surfaces ou
des structures fines, par exemple des clô‐
tures.▷Pour les objets à surface poreuse.▷En cas de chargement qui dépasse.
Des objets bas déjà indiqués, par exemple des
bords de trottoir, peuvent disparaître dans la
zone morte des capteurs avant qu'une tonalité
continue ne retentisse ou après qu'elle a déjà
retenti.
Faux avertissements Dans les conditions suivantes, le système PDC
peut afficher un avertissement, alors qu'aucun
obstacle ne se trouve dans la zone de détec‐
tion :
▷Par forte pluie.▷En cas de forte salissure ou de givrage des
capteurs.▷Si les capteurs sont couverts de neige.▷Si la surface de la chaussée est très ru‐
gueuse.▷En présence d'inégalités du sol, par exem‐
ple ralentisseurs.▷Dans de grands bâtiments aux parois lisses
à angle droit, par exemple les parkings
souterrains.▷Dans les stations de lavage.▷Pour les gaz d'échappement épais.▷En cas de cache d'attelage de remorque
incorrectement placé.▷Par d'autres sources d'ultrasons, par
exemple des balayeuses, des nettoyeurs à
vapeur ou des tubes au néon.Seite 178UtilisationConfort dynamique178
Online Edition for Part no. 01 40 2 969 781 - II/16

Pour réduire les fausses alertes, désactiver le
cas échéant l'activation automatique du PDC
en cas d'obstacles détectés, p. ex. dans les
stations de lavage.
Dysfonctionnement
Un message Check-Control s'affiche.
La zone de détection des capteurs est repré‐
sentée par des hachures sur l'écran de con‐
trôle.
Le système PDC est en panne. Faire contrôler
le système.
Vue panoramique
Principe Le système de vue panoramique Surround
View contient différents systèmes d'assistance
basés caméra qui viennent en renfort lors du
stationnement, de manœuvres ainsi que lors
de sorties et de carrefours sans visibilité.▷Caméra de recul, voir page 179.▷Caméra de vue de dessus Top View, voir
page 182.▷Caméra de vue latérale Side View, voir
page 184.
Caméra de recul
Principe La caméra de recul facilite les manœuvres de
stationnement et de rangement en marche ar‐
rière. Elle montre, sur l'écran de contrôle, la
zone située en arrière de votre voiture.
Remarque AVERTISSEMENT
Le système ne libère pas le conducteur
de sa propre responsabilité d'interpréter cor‐
rectement les conditions de circulation. Risque d'accident. Adapter votre conduite aux condi‐
tions de circulation. Contrôler en outre visuel‐
lement et directement les conditions de circu‐
lation et l'environnement du véhicule et
intervenir activement dans les situations cor‐
respondantes.◀
Aperçu
Touche dans le véhicule
Touche de l'assistant de stationnement
Caméra
L'objectif de la caméra se trouve dans la poi‐
gnée du hayon. Un encrassement peut réduire
la qualité de l'image.
Nettoyer l'objectif de la caméra, voir page 293.
Mise en marche et arrêt Activation automatique Mettre le sélecteur en position R alors que le
moteur tourne.
Seite 179Confort dynamiqueUtilisation179
Online Edition for Part no. 01 40 2 969 781 - II/16

Désactivation automatique en marche
avant
Le système est désactivé au bout d'une cer‐
taine distance ou d'une certaine vitesse.
Au besoin, réactiver le système.
Activation/désactivation manuelle Actionner la touche de l'assistant de sta‐
tionnement.▷Marche : la LED s'allume.▷Arrêt : la LED s'éteint.
PDC s'affiche sur l'écran de contrôle.
Si la marche arrière est enclenchée lorsque
l'on actionne la touche de l'assistant de sta‐
tionnement, l'image de la caméra de recul sera
affichée.
Utiliser iDrive pour changer de vue PDC étant activé ou Top View étant allumé :
« Caméra de recul »
L'image de la caméra de recul s'affiche.
Affichage sur l'écran de contrôle
Conditions de fonctionnement
▷La caméra de recul est allumée.▷Le hayon est complètement fermé.▷Maintenir libre la zone de détection de la
caméra. Les chargements qui dépassent
ou les systèmes de support et les remor‐
ques qui ne sont pas raccordées à une
prise électrique de remorque peuvent en‐
traîner des dysfonctionnements.
Activation des fonctions d'assistance
Plusieurs fonctions d'assistance peuvent être
activées en même temps.
La fonction zoom pour la traction d'une remor‐
que ne peut être activée que séparément.
▷Lignes d'aide au stationnement
« Lignes d'aide stationnem. »
La trajectoire correspondant à la position
du volant et la trajectoire théorique s'affi‐
chent.▷Représentation d'obstacle
« Représentation obstacle »
Des marques tridimensionnelles s'affi‐
chent.
▷Attelage de remorque
« Zoom attelage remorque »
Le zoom sur l'attelage de remorque s'affi‐
che.
Lignes de trajectoire
La trajectoire peut s'afficher sur l'image de la
caméra de recul.
Les lignes de trajectoire permettent d'estimer
l'encombrement nécessaire lors du stationne‐
ment et lors des manœuvres sur chaussée
plane.
Les lignes de trajectoire dépendent du degré
de braquage actuel du volant et seront adap‐
tées en permanence en fonction des mouve‐
ments du volant.
Seite 180UtilisationConfort dynamique180
Online Edition for Part no. 01 40 2 969 781 - II/16

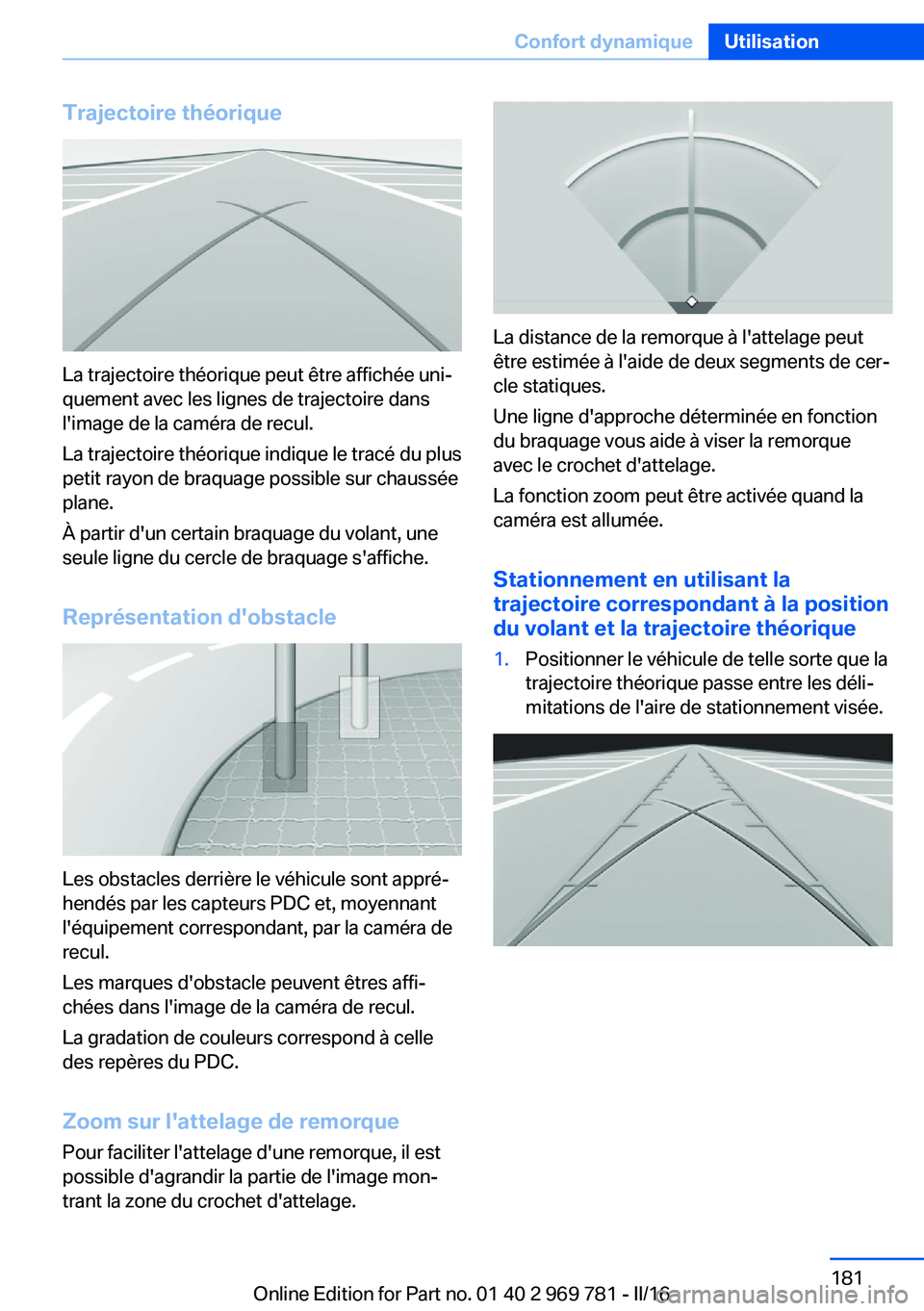

Trajectoire théorique
La trajectoire théorique peut être affichée uni‐
quement avec les lignes de trajectoire dans
l'image de la caméra de recul.
La trajectoire théorique indique le tracé du plus
petit rayon de braquage possible sur chaussée
plane.
À partir d'un certain braquage du volant, une
seule ligne du cercle de braquage s'affiche.
Représentation d'obstacle
Les obstacles derrière le véhicule sont appré‐
hendés par les capteurs PDC et, moyennant
l'équipement correspondant, par la caméra de
recul.
Les marques d'obstacle peuvent êtres affi‐
chées dans l'image de la caméra de recul.
La gradation de couleurs correspond à celle
des repères du PDC.
Zoom sur l'attelage de remorque Pour faciliter l'attelage d'une remorque, il est
possible d'agrandir la partie de l'image mon‐
trant la zone du crochet d'attelage.
La distance de la remorque à l'attelage peut
être estimée à l'aide de deux segments de cer‐
cle statiques.
Une ligne d'approche déterminée en fonction
du braquage vous aide à viser la remorque
avec le crochet d'attelage.
La fonction zoom peut être activée quand la
caméra est allumée.
Stationnement en utilisant la
trajectoire correspondant à la position
du volant et la trajectoire théorique
1.Positionner le véhicule de telle sorte que la
trajectoire théorique passe entre les déli‐
mitations de l'aire de stationnement visée.Seite 181Confort dynamiqueUtilisation181
Online Edition for Part no. 01 40 2 969 781 - II/16

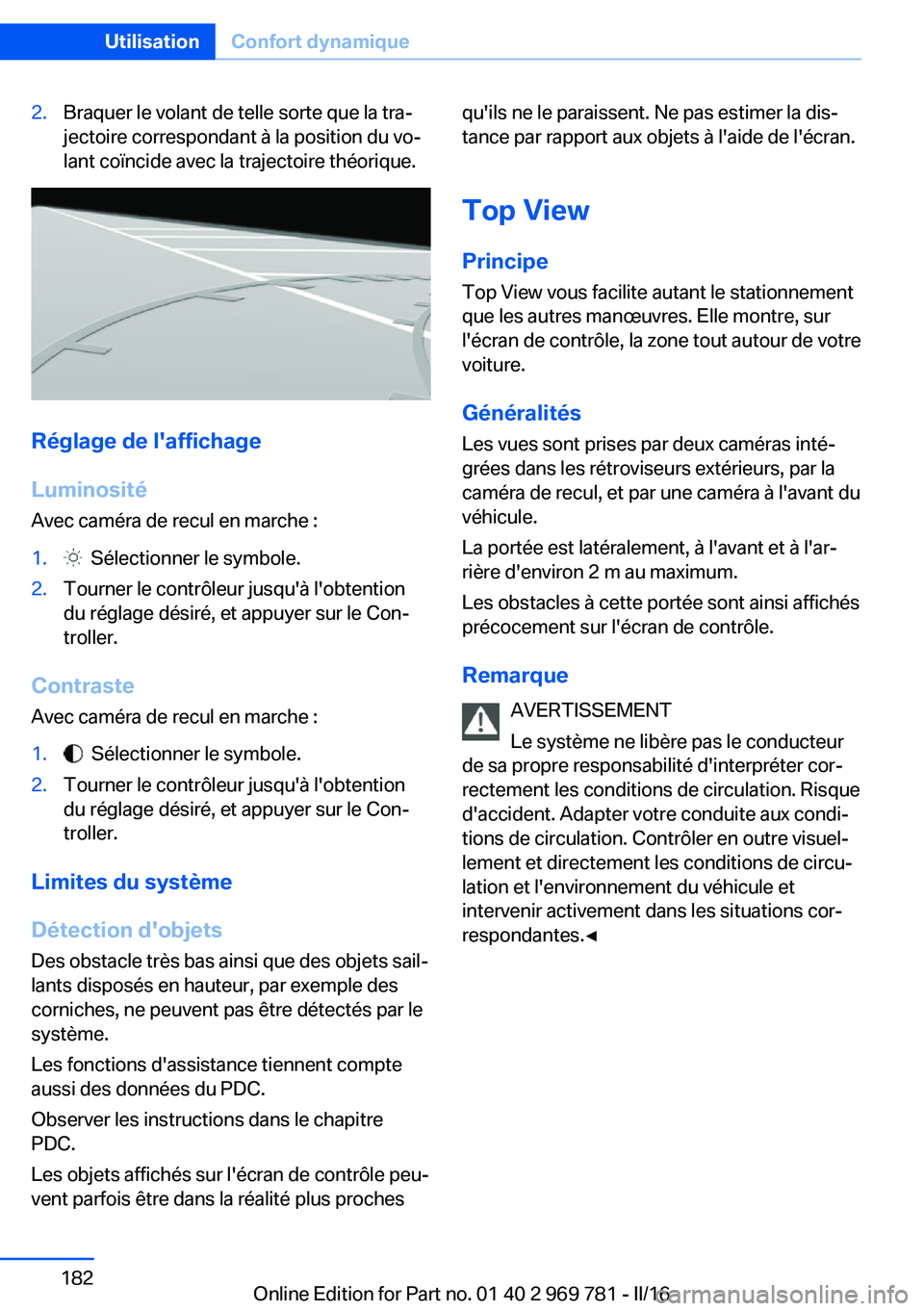

2.Braquer le volant de telle sorte que la tra‐
jectoire correspondant à la position du vo‐
lant coïncide avec la trajectoire théorique.
Réglage de l'affichage
Luminosité Avec caméra de recul en marche :
1. Sélectionner le symbole.2.Tourner le contrôleur jusqu'à l'obtention
du réglage désiré, et appuyer sur le Con‐
troller.
Contraste
Avec caméra de recul en marche :
1. Sélectionner le symbole.2.Tourner le contrôleur jusqu'à l'obtention
du réglage désiré, et appuyer sur le Con‐
troller.
Limites du système
Détection d'objets Des obstacle très bas ainsi que des objets sail‐
lants disposés en hauteur, par exemple des
corniches, ne peuvent pas être détectés par le
système.
Les fonctions d'assistance tiennent compte
aussi des données du PDC.
Observer les instructions dans le chapitre
PDC.
Les objets affichés sur l'écran de contrôle peu‐
vent parfois être dans la réalité plus proches
qu'ils ne le paraissent. Ne pas estimer la dis‐
tance par rapport aux objets à l'aide de l'écran.
Top View
Principe Top View vous facilite autant le stationnement
que les autres manœuvres. Elle montre, sur
l'écran de contrôle, la zone tout autour de votre
voiture.
Généralités
Les vues sont prises par deux caméras inté‐
grées dans les rétroviseurs extérieurs, par la
caméra de recul, et par une caméra à l'avant du
véhicule.
La portée est latéralement, à l'avant et à l'ar‐
rière d'environ 2 m au maximum.
Les obstacles à cette portée sont ainsi affichés
précocement sur l'écran de contrôle.
Remarque AVERTISSEMENT
Le système ne libère pas le conducteur
de sa propre responsabilité d'interpréter cor‐
rectement les conditions de circulation. Risque
d'accident. Adapter votre conduite aux condi‐
tions de circulation. Contrôler en outre visuel‐
lement et directement les conditions de circu‐
lation et l'environnement du véhicule et intervenir activement dans les situations cor‐
respondantes.◀Seite 182UtilisationConfort dynamique182
Online Edition for Part no. 01 40 2 969 781 - II/16

Aperçu
Touche dans le véhicule
Touche de l'assistant de stationnement
Caméras
Caméra avant
Les objectifs des caméras Top View se trou‐
vent en bas dans les boîtiers des rétroviseurs
extérieurs. Un encrassement peut réduire la
qualité de l'image.
Nettoyer les objectifs de caméra, voir
page 293.
Conditions de fonctionnement
Dans les situations suivantes, Top View ne
peut être utilisé que dans une mesure limitée :▷Quand la porte est ouverte.▷Quand le hayon est ouvert.▷Quand le rétroviseur extérieur est rabattu.▷Dans de mauvaises conditions d'éclairage.
La zone non disponible de la caméra est repré‐
sentée hachurée.
Mise en marche et arrêt
Activation automatique Mettre le sélecteur en position R alors que le
moteur tourne.
L'image de la caméra de recul s'affiche. Pour
commuter sur Top View :
« Caméra de recul »
Désactivation automatique en marche
avant
Le système est désactivé au bout d'une cer‐
taine distance ou d'une certaine vitesse.
Au besoin, réactiver le système.
Activation/désactivation manuelle Actionner la touche de l'assistant de sta‐
tionnement.
▷Marche : la LED s'allume.▷Arrêt : la LED s'éteint.
Caméra de vue de dessus Top View s'affiche.
Si la marche arrière est enclenchée lorsque
l'on actionne la touche de l'assistant de sta‐
tionnement, l'image de la caméra de recul sera
affichée.
Affichage
Affichage sur l'écran de contrôle L'environnement du véhicule peut être affiché
sur l'écran de contrôle.
Seite 183Confort dynamiqueUtilisation183
Online Edition for Part no. 01 40 2 969 781 - II/16

L'affichage apparaît dès que le Top View est
activé.
Il est possible d'activer Top View quand
l'image de la caméra de recul s'est affichée :
« Caméra de recul »
Luminosité Top View étant allumé :
1.Sélectionner le symbole .2.Tourner le contrôleur jusqu'à l'obtention
du réglage désiré, et appuyer sur le Con‐
troller.
Contraste
Top View étant allumé :
1.Sélectionner le symbole .2.Tourner le contrôleur jusqu'à l'obtention
du réglage désiré, et appuyer sur le Con‐
troller.
Affichage du diamètre de braquage et
de la trajectoire correspondant à la
position du volant
▷La trajectoire théorique statique rouge
montre l'espace requis latéralement lors
d'un braquage à fond.▷La trajectoire variable correspondant à la
position du volant, illustrée en vert, aide à
estimer l'espace réel requis latéralement.
La trajectoire dépend de la vitesse enclen‐
chée et de l'angle de braquage. La trajec‐
toire correspondant à la position du volant
est adaptée continûment avec les mouve‐
ments du volant.
« Lignes d'aide stationnem. »
Le diamètre de braquage et la trajectoire cor‐
respondant à la position du volant s'affichent.
Limites du système
Si la caméra est défectueuse, un message
check-control s'affiche.
Side View
Principe
Dans les sorties de garage ou de ruelle à visibi‐
lité réduite et aux croisements, Side View per‐
met de voir à temps les piétons ou véhicules
qui traversent. Des usagers de la route dissi‐
mulés par des obstacles latéraux ne sont re‐
connus depuis le siège du conducteur que très
tard. Pour améliorer la visibilité, une caméra
respectivement à l'avant et à l'arrière du véhi‐
cule appréhende la circulation sur les côtés.
Au bord supérieur de l'écran est affiché quelle
caméra est activée.
Remarques
Les images des caméras s'affichent sur l'écran
de contrôle selon le rapport enclenché.
AVERTISSEMENT
Le système ne libère pas le conducteur
de sa propre responsabilité d'interpréter cor‐
rectement les conditions de circulation. Risque
d'accident. Adapter votre conduite aux condi‐
tions de circulation. Contrôler en outre visuel‐
lement et directement les conditions de circu‐
lation et l'environnement du véhicule et
intervenir activement dans les situations cor‐
respondantes.◀
Seite 184UtilisationConfort dynamique184
Online Edition for Part no. 01 40 2 969 781 - II/16
