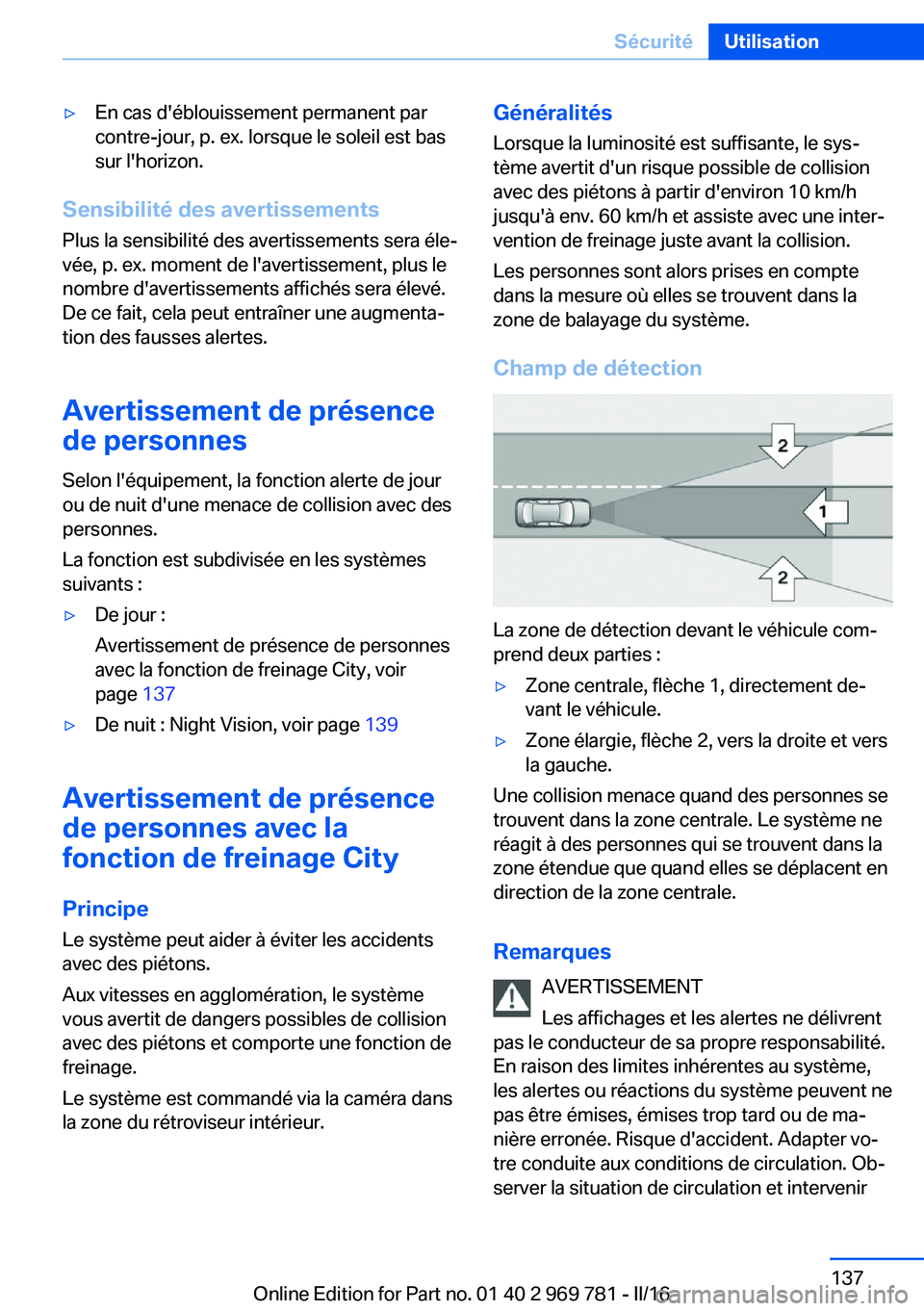

▷En cas d'éblouissement permanent par
contre-jour, p. ex. lorsque le soleil est bas
sur l'horizon.
Sensibilité des avertissements
Plus la sensibilité des avertissements sera éle‐
vée, p. ex. moment de l'avertissement, plus le
nombre d'avertissements affichés sera élevé.
De ce fait, cela peut entraîner une augmenta‐
tion des fausses alertes.
Avertissement de présence
de personnes
Selon l'équipement, la fonction alerte de jour
ou de nuit d'une menace de collision avec des
personnes.
La fonction est subdivisée en les systèmes
suivants :
▷De jour :
Avertissement de présence de personnes
avec la fonction de freinage City, voir
page 137▷De nuit : Night Vision, voir page 139
Avertissement de présence
de personnes avec la
fonction de freinage City
Principe Le système peut aider à éviter les accidents
avec des piétons.
Aux vitesses en agglomération, le système
vous avertit de dangers possibles de collision
avec des piétons et comporte une fonction de
freinage.
Le système est commandé via la caméra dans
la zone du rétroviseur intérieur.
Généralités
Lorsque la luminosité est suffisante, le sys‐
tème avertit d'un risque possible de collision
avec des piétons à partir d'environ 10 km/h
jusqu'à env. 60 km/h et assiste avec une inter‐
vention de freinage juste avant la collision.
Les personnes sont alors prises en compte
dans la mesure où elles se trouvent dans la
zone de balayage du système.
Champ de détection
La zone de détection devant le véhicule com‐
prend deux parties :
▷Zone centrale, flèche 1, directement de‐
vant le véhicule.▷Zone élargie, flèche 2, vers la droite et vers
la gauche.
Une collision menace quand des personnes se
trouvent dans la zone centrale. Le système ne
réagit à des personnes qui se trouvent dans la
zone étendue que quand elles se déplacent en
direction de la zone centrale.
Remarques AVERTISSEMENT
Les affichages et les alertes ne délivrent
pas le conducteur de sa propre responsabilité.
En raison des limites inhérentes au système,
les alertes ou réactions du système peuvent ne
pas être émises, émises trop tard ou de ma‐
nière erronée. Risque d'accident. Adapter vo‐
tre conduite aux conditions de circulation. Ob‐
server la situation de circulation et intervenir
Seite 137SécuritéUtilisation137
Online Edition for Part no. 01 40 2 969 781 - II/16

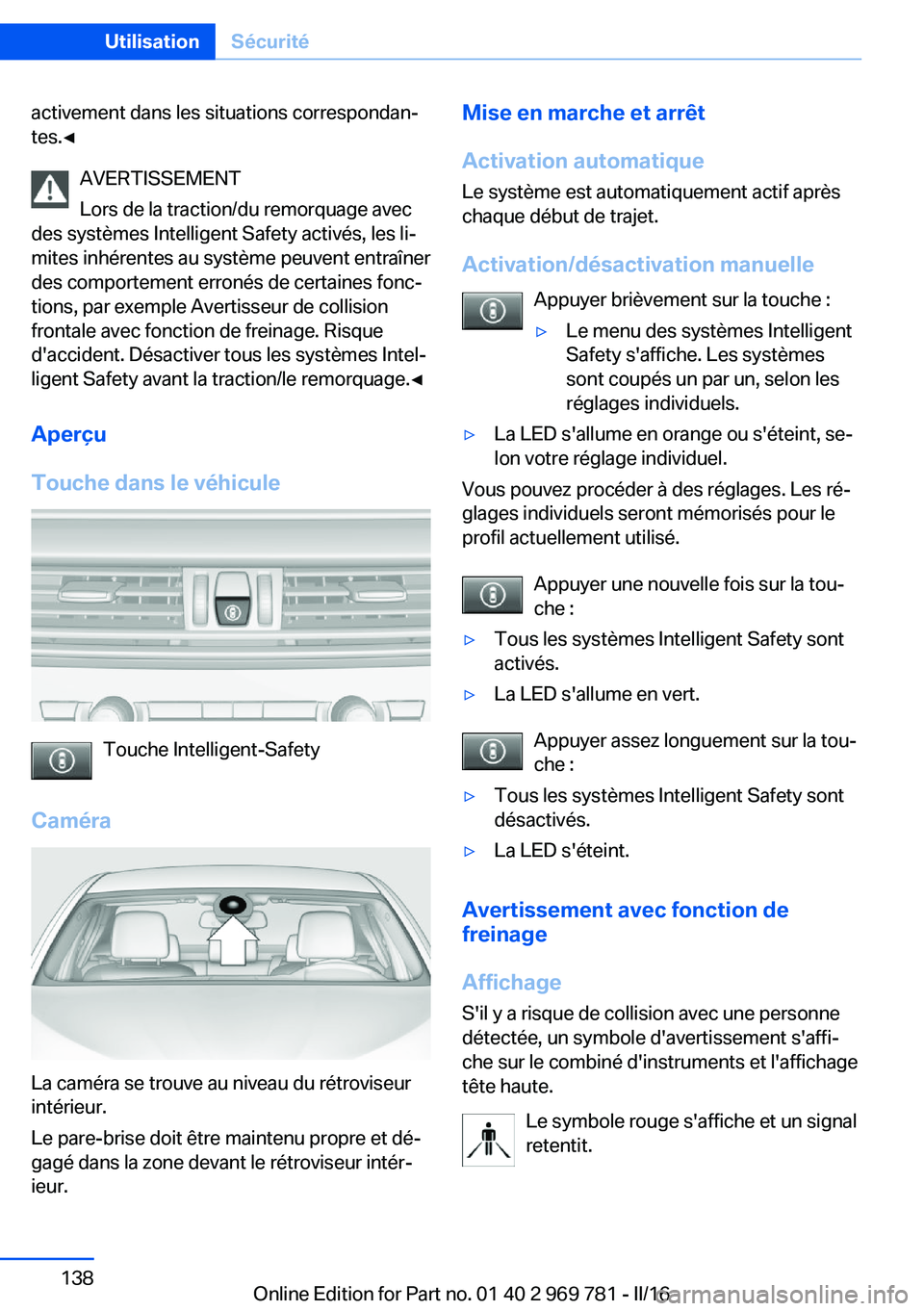

activement dans les situations correspondan‐
tes.◀
AVERTISSEMENT
Lors de la traction/du remorquage avec
des systèmes Intelligent Safety activés, les li‐
mites inhérentes au système peuvent entraîner
des comportement erronés de certaines fonc‐
tions, par exemple Avertisseur de collision
frontale avec fonction de freinage. Risque
d'accident. Désactiver tous les systèmes Intel‐
ligent Safety avant la traction/le remorquage.◀
Aperçu
Touche dans le véhicule
Touche Intelligent-Safety
Caméra
La caméra se trouve au niveau du rétroviseur
intérieur.
Le pare-brise doit être maintenu propre et dé‐
gagé dans la zone devant le rétroviseur intér‐
ieur.
Mise en marche et arrêt
Activation automatique Le système est automatiquement actif après
chaque début de trajet.
Activation/désactivation manuelle Appuyer brièvement sur la touche :▷Le menu des systèmes Intelligent
Safety s'affiche. Les systèmes
sont coupés un par un, selon les
réglages individuels.▷La LED s'allume en orange ou s'éteint, se‐
lon votre réglage individuel.
Vous pouvez procéder à des réglages. Les ré‐
glages individuels seront mémorisés pour le
profil actuellement utilisé.
Appuyer une nouvelle fois sur la tou‐
che :
▷Tous les systèmes Intelligent Safety sont
activés.▷La LED s'allume en vert.
Appuyer assez longuement sur la tou‐
che :
▷Tous les systèmes Intelligent Safety sont
désactivés.▷La LED s'éteint.
Avertissement avec fonction de
freinage
Affichage
S'il y a risque de collision avec une personne
détectée, un symbole d'avertissement s'affi‐
che sur le combiné d'instruments et l'affichage
tête haute.
Le symbole rouge s'affiche et un signal
retentit.
Seite 138UtilisationSécurité138
Online Edition for Part no. 01 40 2 969 781 - II/16

Avec écran d'instruments : un symbole
rouge est affiché et un signal sonore
retentit.
Intervenir soi-même immédiatement par frei‐
nage ou évitement.
Intervention de freinage
L'avertissement vous invite à intervenir vous-
même. Pendant un avertissement, la force de
freinage est exploitée au maximum. La condi‐
tion préalable pour l'assistance de freinage est
l'actionnement suffisamment rapide et puis‐
sante de la pédale de frein. En plus, le système
peut vous assister en cas de risque de collision
par une légère intervention de freinage. À fai‐
ble vitesse, la véhicule peut être freiné jusqu'à
l'arrêt.
L'intervention sur les freins n'intervient que
lorsque la stabilité dynamique n'a pas été limi‐
tée, par exemple en désactivant le système de
contrôle dynamique de stabilité DSC.
L'intervention de freinage peut être interrom‐
pue par une pression sur la pédale d'accéléra‐
teur ou par un mouvement actif du volant.
La détection des objets peut être limitée. Pren‐
dre en compte les limites de la zone de détec‐
tion et les restrictions de fonctionnement.
Limites du système
Remarque AVERTISSEMENT
En raison de ses propres limites, le sys‐
tème peut réagir de manière incorrecte ou ne
pas réagir. Risque d'accident ou risque de
dommages matériels. Tenir compte des re‐
marques concernant les limites du système et
intervenir de manière active le cas échéant.◀
Champ de détection
Le pouvoir de détection de la caméra est li‐
mité.Il peut donc arriver que des avertissements ne
soient pas émis ou soient émis avec retard.
Par exemple, les situations suivantes peuvent
ne pas être reconnues avec certitude :▷Piétons partiellement masqués.▷Piétons qui ne sont pas reconnus comme
tels en raison de l'angle de vision ou de
leur silhouette.▷Piétons en dehors de la zone de détection.▷Piétons en dessous d'une taille d'environ
80 cm.
Restrictions du fonctionnement
La fonction peut être limitée ou indisponible,
par exemple dans les situations suivantes :
▷Par fort brouillard, pluie, embruns ou neige.▷Dans des virages serrés.▷Lors de la désactivation des systèmes de
régulation de la stabilité de conduite, par
exemple DSC OFF.▷Lorsque le champ de vision de la caméra
ou le pare-brise est encrassé ou occulté.▷Jusqu'à 10 secondes après le démarrage
du moteur via le bouton Start/Stop.▷Pendant la procédure de calibrage de la
caméra immédiatement après la livraison
du véhicule.▷En cas d'éblouissement permanent par
contre-jour, p. ex. lorsque le soleil est bas
sur l'horizon.▷Dans l'obscurité.
Night Vision avec détection
de personnes et d'animaux
Principe
Night Vision avec détection de personnes et
d'animaux est un système de vision nocturne.
Une caméra infrarouge filme la zone se trou‐
vant devant la voiture et avertit de la présence
de personnes et d'animaux sur la voie. Les ob‐
Seite 139SécuritéUtilisation139
Online Edition for Part no. 01 40 2 969 781 - II/16

jets chauds de forme sensiblement humaine
ou animale sont reconnus par le système. Si
nécessaire, l'image thermographique peut être
affichée sur l'écran de contrôle.
En fonction de l'équipement et afin de mieux
les reconnaître, les objets appréhendés sont
éclairés par un spot (Dynamic Light Spot), voir
page 143.
Thermographie
Le système visualise le dégagement de cha‐
leur des objets qui se trouvent dans le champ
de vision de la caméra.
Les objets chauds apparaissent plus clairs que
les objets froids.
L'identification dépend de la différence de
température avec l'arrière-plan et du rayonne‐
ment propre de l'objet, cela signifie que des
objets présentant un faible différentiel thermi‐
que avec leur environnement ou un faible ray‐
onnement thermique sont plus difficilement
reconnaissables.
Pour des raisons de sécurité, l'image ne s'affi‐
che qu'à partir d'environ 5 km/h et sous faible
luminosité ambiante que quand les feux de
croisement sont allumés.
Un bref arrêt sur image, durant quelques frac‐
tions de seconde, a lieu à intervalles réguliers.
Détection de personnes et d'animaux
La détection et l'avertissement des objets ne
fonctionnent que dans l'obscurité.
Les objets de forme humaine et présentant un
rayonnement thermique suffisant sont détec‐
tés.
En plus, le système reconnaît aussi des ani‐
maux à partir d'une certaine taille, par exemple
des chevreuils.
Affichage sur l'écran de contrôle avec thermo‐
graphie activée :
▷Personne détectées par le système : en
jaune clair.▷Animaux détectés par le système : en
jaune foncé.
Portée de la détection d'objets, dans de bon‐
nes conditions environnantes :
▷Détection de personnes : jusqu'à environ
100 m▷Détection de gros animaux : jusqu'à envi‐
ron 150 m▷Détection d'animaux de traille moyenne :
jusqu'à environ 70 m
Les influences de l'environnement peuvent li‐
miter la disponibilité de la détection d'objets.
Quand les systèmes du véhicule reconnais‐
sent que le véhicule se trouve dans une loca‐
lité, la détection des animaux est temporaire‐
ment désactivée.
Seite 140UtilisationSécurité140
Online Edition for Part no. 01 40 2 969 781 - II/16

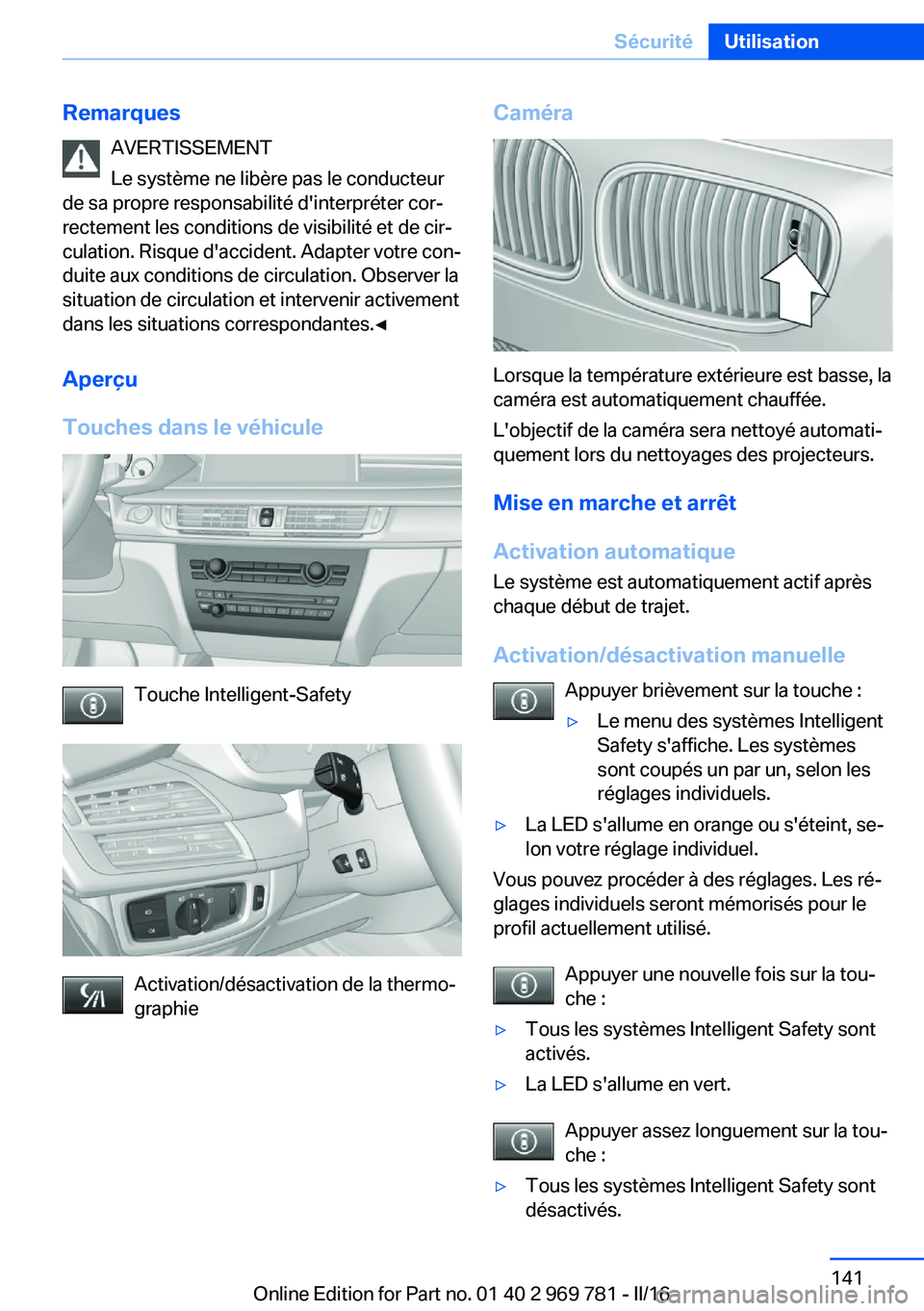

RemarquesAVERTISSEMENT
Le système ne libère pas le conducteur
de sa propre responsabilité d'interpréter cor‐
rectement les conditions de visibilité et de cir‐
culation. Risque d'accident. Adapter votre con‐
duite aux conditions de circulation. Observer la
situation de circulation et intervenir activement
dans les situations correspondantes.◀
Aperçu
Touches dans le véhicule
Touche Intelligent-Safety
Activation/désactivation de la thermo‐
graphie
Caméra
Lorsque la température extérieure est basse, la
caméra est automatiquement chauffée.
L'objectif de la caméra sera nettoyé automati‐
quement lors du nettoyages des projecteurs.
Mise en marche et arrêt
Activation automatique Le système est automatiquement actif après
chaque début de trajet.
Activation/désactivation manuelle Appuyer brièvement sur la touche :
▷Le menu des systèmes Intelligent
Safety s'affiche. Les systèmes
sont coupés un par un, selon les
réglages individuels.▷La LED s'allume en orange ou s'éteint, se‐
lon votre réglage individuel.
Vous pouvez procéder à des réglages. Les ré‐
glages individuels seront mémorisés pour le
profil actuellement utilisé.
Appuyer une nouvelle fois sur la tou‐
che :
▷Tous les systèmes Intelligent Safety sont
activés.▷La LED s'allume en vert.
Appuyer assez longuement sur la tou‐
che :
▷Tous les systèmes Intelligent Safety sont
désactivés.Seite 141SécuritéUtilisation141
Online Edition for Part no. 01 40 2 969 781 - II/16

▷La LED s'éteint.

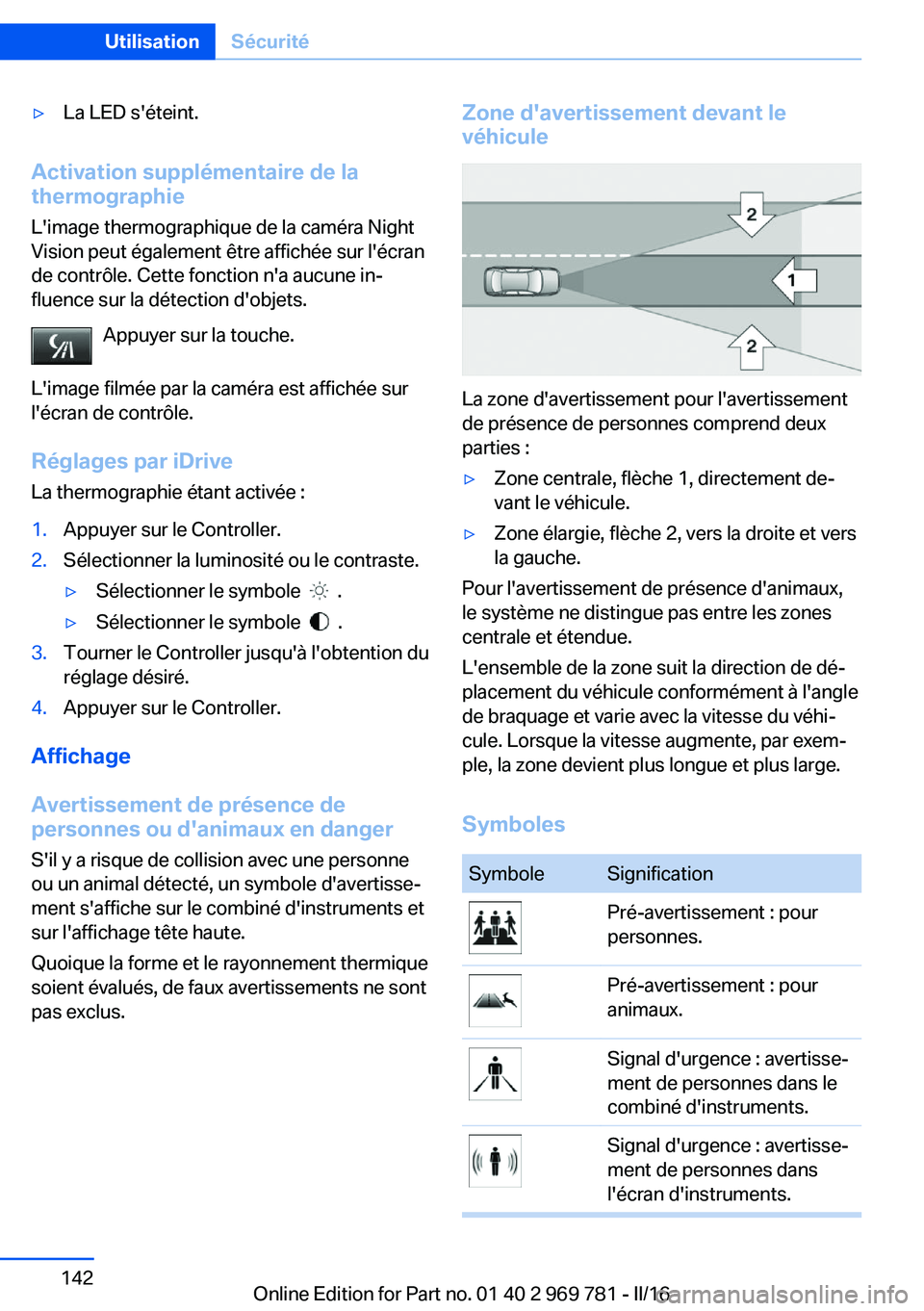

Activation supplémentaire de la
thermographie
L'image thermographique de la caméra Night
Vision peut également être affichée sur l'écran
de contrôle. Cette fonction n'a aucune in‐
fluence sur la détection d'objets.
Appuyer sur la touche.
L'image filmée par la caméra est affichée sur
l'écran de contrôle.
Réglages par iDrive La thermographie étant activée :
1.Appuyer sur le Controller.2.Sélectionner la luminosité ou le contraste.▷Sélectionner le symbole .▷Sélectionner le symbole .3.Tourner le Controller jusqu'à l'obtention du
réglage désiré.4.Appuyer sur le Controller.
Affichage
Avertissement de présence de
personnes ou d'animaux en danger
S'il y a risque de collision avec une personne
ou un animal détecté, un symbole d'avertisse‐
ment s'affiche sur le combiné d'instruments et
sur l'affichage tête haute.
Quoique la forme et le rayonnement thermique
soient évalués, de faux avertissements ne sont
pas exclus.
Zone d'avertissement devant le
véhicule
La zone d'avertissement pour l'avertissement
de présence de personnes comprend deux
parties :
▷Zone centrale, flèche 1, directement de‐
vant le véhicule.▷Zone élargie, flèche 2, vers la droite et vers
la gauche.
Pour l'avertissement de présence d'animaux,
le système ne distingue pas entre les zones
centrale et étendue.
L'ensemble de la zone suit la direction de dé‐
placement du véhicule conformément à l'angle
de braquage et varie avec la vitesse du véhi‐
cule. Lorsque la vitesse augmente, par exem‐
ple, la zone devient plus longue et plus large.
Symboles
SymboleSignificationPré-avertissement : pour
personnes.Pré-avertissement : pour
animaux.Signal d'urgence : avertisse‐
ment de personnes dans le
combiné d'instruments.Signal d'urgence : avertisse‐
ment de personnes dans
l'écran d'instruments.Seite 142UtilisationSécurité142
Online Edition for Part no. 01 40 2 969 781 - II/16

SymboleSignificationSignal d'urgence : avertisse‐
ment d'animaux dans le
combiné d'instruments.Signal d'urgence : avertisse‐
ment d'animaux dans l'écran
d'instruments.Le symbole
s'allume en
jaune.Pré-avertissement.Le symbole
s'allume en
rouge et un si‐
gnal sonore
retentit.Signal d'urgence.
Le symbole affiché indique le côté de la chaus‐
sée où la personne ou l'animal a été détecté.
Affichage sur l'affichage tête haute
L'avertissement s'affiche en même temps sur
l'affichage tête haute et sur le combiné d'ins‐
truments.
Pré-avertissement
Le pré-avertissement est affiché quand une
personne est détectée dans la zone centrale,
directement devant le véhicule, ainsi qu'à gau‐
che ou à droite dans la zone étendue.
Le pré-avertissement est affiché quand un ani‐
mal est détecté devant le véhicule.
En cas de pré-avertissement, le conducteur
doit intervenir lui-même par freinage ou évite‐
ment.
Signal d'urgence
L'alerte urgente est affichée quand une per‐
sonne ou un animal est détecté à proximité im‐
médiate devant le véhicule.
En cas de signal d'urgence, le conducteur doit
intervenir immédiatement lui-même par frei‐
nage ou évitement.
Dynamic Light Spot
En plus de l'avertissement, les objets détectés
sont éclairés par un spot.
Les animaux ne sont pas éclairés en continu
mais seulement par éclairs.
Quand le Dynamic Light Spot éclaire un objet,
le témoin de feux de route est activé.
Le Dynamic Light Spot s'éteint automatique‐
ment, dès que l'objet se trouve dans la zone
des feux de croisement.
Quand les feux de croisement, les feux de
route ou les feux de route partiels sont allumés
et qu'aucun objet n'est éclairé par le faisceau
lumineux, le projecteur Dynamic Light Spot est
allumé et sert de lampe design supplémen‐
taire.
Aperçu
Les projecteurs se trouvent dans le bouclier
avant.
Veiller à ce que les projecteurs soient toujours
propres et sans obstructions.
Conditions préalables
▷Commutateur d'éclairage en position : Seite 143SécuritéUtilisation143
Online Edition for Part no. 01 40 2 969 781 - II/16

▷Les feux de croisement, les feux de route
ou les feux de route partiels sont allumés.▷Aucune source de lumière ni d'autres usa‐
gers dans la zone d'avertissement.▷Systèmes Intelligent Safety : l'avertisse‐
ment de la présence de personnes est ac‐
tivé.
Activation et désactivation
1.« Réglages »2.« Sécurité intelligente »3.« Avertisseur piétons »4.Procéder au réglage désiré.
Pendant l'avertissement :
Faire des appels de phare afin de déclencher le
Dynamic Light Spot pour la durée de l'avertis‐
sement actuel.
Limites du système
Limites systématiques
La fonction peut être limitée, par exemple dans
les situations suivantes :
▷Au sommet ou en bas d'une côte raide et
dans les virages serrés.▷En cas de caméra salie ou endommagée.▷Par fort brouillard, pluie ou neige.▷Par très hautes températures extérieures.
Limites de la détection de personnes
et d'animaux
Dans certaines situations, il peut arriver que
des personnes soient détectées comme ani‐
maux ou des animaux comme personnes.
Les petits animaux ne sont pas reconnus par la
détection d'objets, même s'ils sont bien visi‐
bles sur l'image.
Détection limitée, par exemple dans les cir‐
constances suivantes :
▷Personnes ou animaux complètement ou
partiellement cachés, en particulier si la
tête est couverte.▷Personnes qui ne sont pas debout, par
exemple couchées.▷Cyclistes sur des vélos non convention‐
nels, par exemple vélos couchés.▷Après action mécanique sur le système,
p. ex. après un accident.
Aucun affichage sur le moniteur
arrière
Le moniteur arrière ne peut pas afficher
l'image du système Night Vision.
Alerte de sortie de voie
Principe Ce système enclenche une alerte à partir d'une
certaine vitesse et quand le véhicule est sur le
point de quitter la voie sur une route avec li‐
gnes de délimitation des voies. Cette vitesse
est comprise selon les versions de pays entre
55 km/h et 70 km/h.
En cas d'avertissement, le volant se met à vi‐
brer légèrement. L'instant de l'avertissement
peut varier en fonction de la situation de con‐
duite actuelle.
Le système n'avertit pas quand on clignote
avant de quitter la voie.
Remarque AVERTISSEMENT
Le système ne libère pas le conducteur
de sa propre responsabilité d'interpréter cor‐
rectement le tracé de la route et les conditions
de circulation. Risque d'accident. Adapter vo‐
tre conduite aux conditions de circulation. Ob‐
server la situation de circulation et intervenir
activement dans les situations correspondan‐
tes. Lors des avertissements, ne pas donner
inutilement de coup de volant brusque.◀
Seite 144UtilisationSécurité144
Online Edition for Part no. 01 40 2 969 781 - II/16
