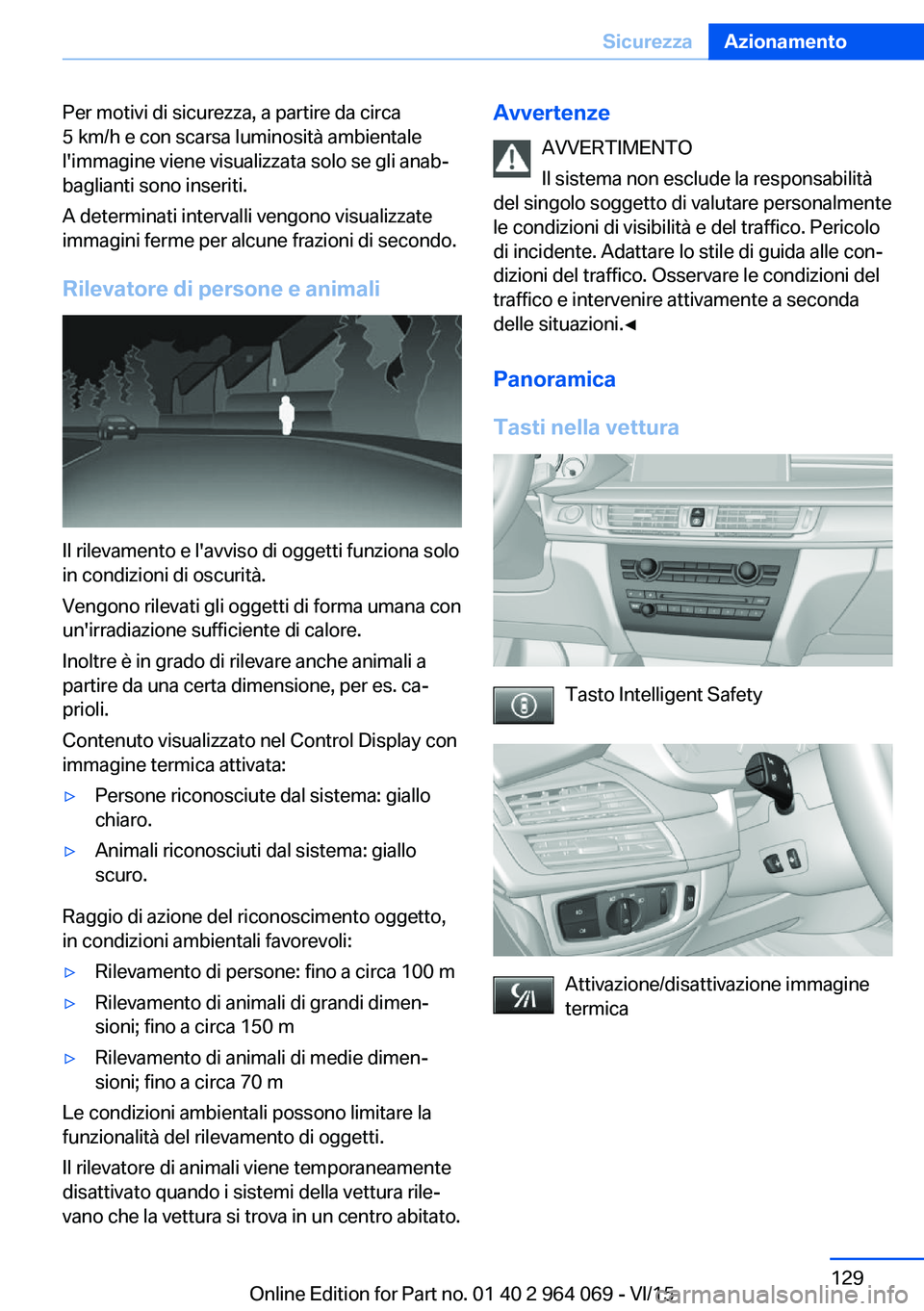

Per motivi di sicurezza, a partire da circa
5 km/h e con scarsa luminosità ambientale
l'immagine viene visualizzata solo se gli anab‐
baglianti sono inseriti.
A determinati intervalli vengono visualizzate
immagini ferme per alcune frazioni di secondo.
Rilevatore di persone e animali
Il rilevamento e l'avviso di oggetti funziona solo
in condizioni di oscurità.
Vengono rilevati gli oggetti di forma umana con
un'irradiazione sufficiente di calore.
Inoltre è in grado di rilevare anche animali a
partire da una certa dimensione, per es. ca‐
prioli.
Contenuto visualizzato nel Control Display con
immagine termica attivata:
▷Persone riconosciute dal sistema: giallo
chiaro.▷Animali riconosciuti dal sistema: giallo
scuro.
Raggio di azione del riconoscimento oggetto,
in condizioni ambientali favorevoli:
▷Rilevamento di persone: fino a circa 100 m▷Rilevamento di animali di grandi dimen‐
sioni; fino a circa 150 m▷Rilevamento di animali di medie dimen‐
sioni; fino a circa 70 m
Le condizioni ambientali possono limitare la
funzionalità del rilevamento di oggetti.
Il rilevatore di animali viene temporaneamente
disattivato quando i sistemi della vettura rile‐
vano che la vettura si trova in un centro abitato.
Avvertenze
AVVERTIMENTO
Il sistema non esclude la responsabilità
del singolo soggetto di valutare personalmente
le condizioni di visibilità e del traffico. Pericolo
di incidente. Adattare lo stile di guida alle con‐ dizioni del traffico. Osservare le condizioni del
traffico e intervenire attivamente a seconda
delle situazioni.◀
Panoramica
Tasti nella vettura
Tasto Intelligent Safety
Attivazione/disattivazione immagine
termica
Seite 129SicurezzaAzionamento129
Online Edition for Part no. 01 40 2 964 069 - VI/15

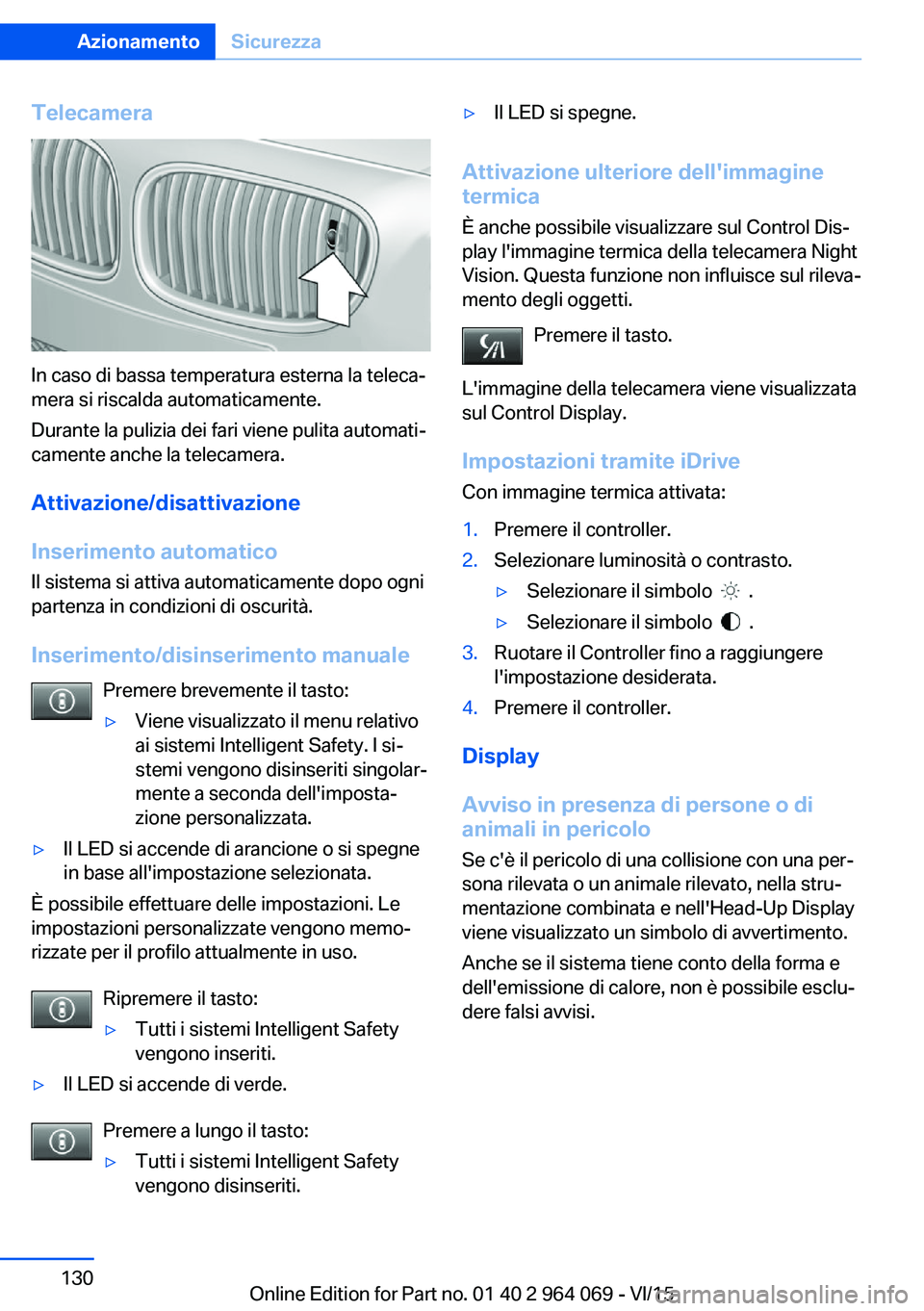

Telecamera
In caso di bassa temperatura esterna la teleca‐
mera si riscalda automaticamente.
Durante la pulizia dei fari viene pulita automati‐
camente anche la telecamera.
Attivazione/disattivazione
Inserimento automatico
Il sistema si attiva automaticamente dopo ogni
partenza in condizioni di oscurità.
Inserimento/disinserimento manuale Premere brevemente il tasto:
▷Viene visualizzato il menu relativo
ai sistemi Intelligent Safety. I si‐
stemi vengono disinseriti singolar‐
mente a seconda dell'imposta‐
zione personalizzata.▷Il LED si accende di arancione o si spegne
in base all'impostazione selezionata.
È possibile effettuare delle impostazioni. Le
impostazioni personalizzate vengono memo‐
rizzate per il profilo attualmente in uso.
Ripremere il tasto:
▷Tutti i sistemi Intelligent Safety
vengono inseriti.▷Il LED si accende di verde.
Premere a lungo il tasto:
▷Tutti i sistemi Intelligent Safety
vengono disinseriti.▷Il LED si spegne.
Attivazione ulteriore dell'immagine
termica
È anche possibile visualizzare sul Control Dis‐
play l'immagine termica della telecamera Night
Vision. Questa funzione non influisce sul rileva‐
mento degli oggetti.
Premere il tasto.
L'immagine della telecamera viene visualizzata
sul Control Display.
Impostazioni tramite iDrive Con immagine termica attivata:
1.Premere il controller.2.Selezionare luminosità o contrasto.▷Selezionare il simbolo .▷Selezionare il simbolo .3.Ruotare il Controller fino a raggiungere
l'impostazione desiderata.4.Premere il controller.
Display
Avviso in presenza di persone o di
animali in pericolo
Se c'è il pericolo di una collisione con una per‐
sona rilevata o un animale rilevato, nella stru‐
mentazione combinata e nell'Head-Up Display viene visualizzato un simbolo di avvertimento.
Anche se il sistema tiene conto della forma e
dell'emissione di calore, non è possibile esclu‐
dere falsi avvisi.
Seite 130AzionamentoSicurezza130
Online Edition for Part no. 01 40 2 964 069 - VI/15

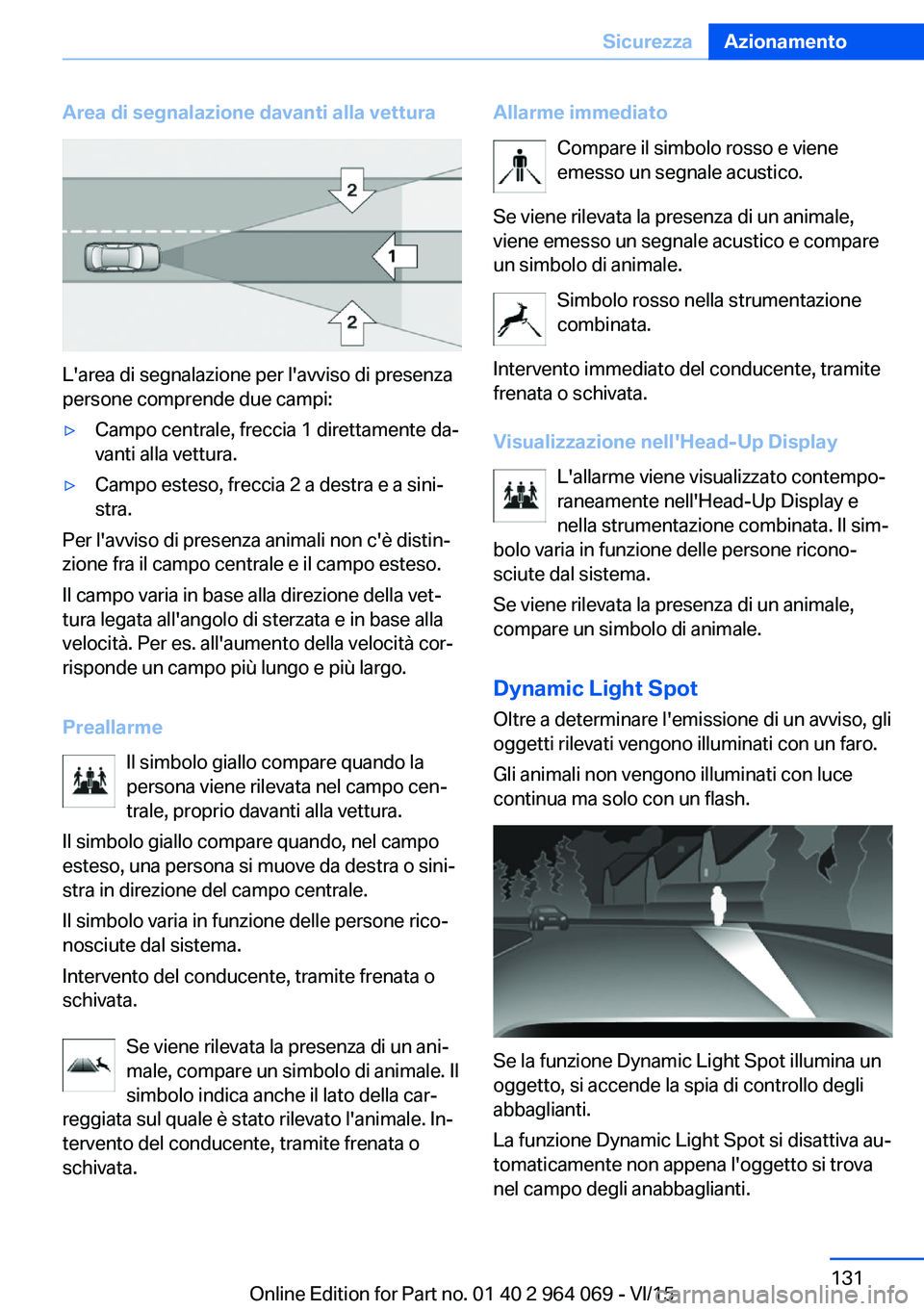

Area di segnalazione davanti alla vettura
L'area di segnalazione per l'avviso di presenza
persone comprende due campi:
▷Campo centrale, freccia 1 direttamente da‐
vanti alla vettura.▷Campo esteso, freccia 2 a destra e a sini‐
stra.
Per l'avviso di presenza animali non c'è distin‐
zione fra il campo centrale e il campo esteso.
Il campo varia in base alla direzione della vet‐
tura legata all'angolo di sterzata e in base alla
velocità. Per es. all'aumento della velocità cor‐
risponde un campo più lungo e più largo.
Preallarme Il simbolo giallo compare quando la
persona viene rilevata nel campo cen‐
trale, proprio davanti alla vettura.
Il simbolo giallo compare quando, nel campo
esteso, una persona si muove da destra o sini‐
stra in direzione del campo centrale.
Il simbolo varia in funzione delle persone rico‐
nosciute dal sistema.
Intervento del conducente, tramite frenata o
schivata.
Se viene rilevata la presenza di un ani‐
male, compare un simbolo di animale. Il
simbolo indica anche il lato della car‐
reggiata sul quale è stato rilevato l'animale. In‐
tervento del conducente, tramite frenata o
schivata.
Allarme immediato
Compare il simbolo rosso e viene
emesso un segnale acustico.
Se viene rilevata la presenza di un animale,
viene emesso un segnale acustico e compare
un simbolo di animale.
Simbolo rosso nella strumentazione
combinata.
Intervento immediato del conducente, tramite
frenata o schivata.
Visualizzazione nell'Head-Up Display L'allarme viene visualizzato contempo‐
raneamente nell'Head-Up Display e
nella strumentazione combinata. Il sim‐
bolo varia in funzione delle persone ricono‐
sciute dal sistema.
Se viene rilevata la presenza di un animale,
compare un simbolo di animale.
Dynamic Light Spot
Oltre a determinare l'emissione di un avviso, gli
oggetti rilevati vengono illuminati con un faro.
Gli animali non vengono illuminati con luce
continua ma solo con un flash.
Se la funzione Dynamic Light Spot illumina un
oggetto, si accende la spia di controllo degli
abbaglianti.
La funzione Dynamic Light Spot si disattiva au‐
tomaticamente non appena l'oggetto si trova
nel campo degli anabbaglianti.
Seite 131SicurezzaAzionamento131
Online Edition for Part no. 01 40 2 964 069 - VI/15

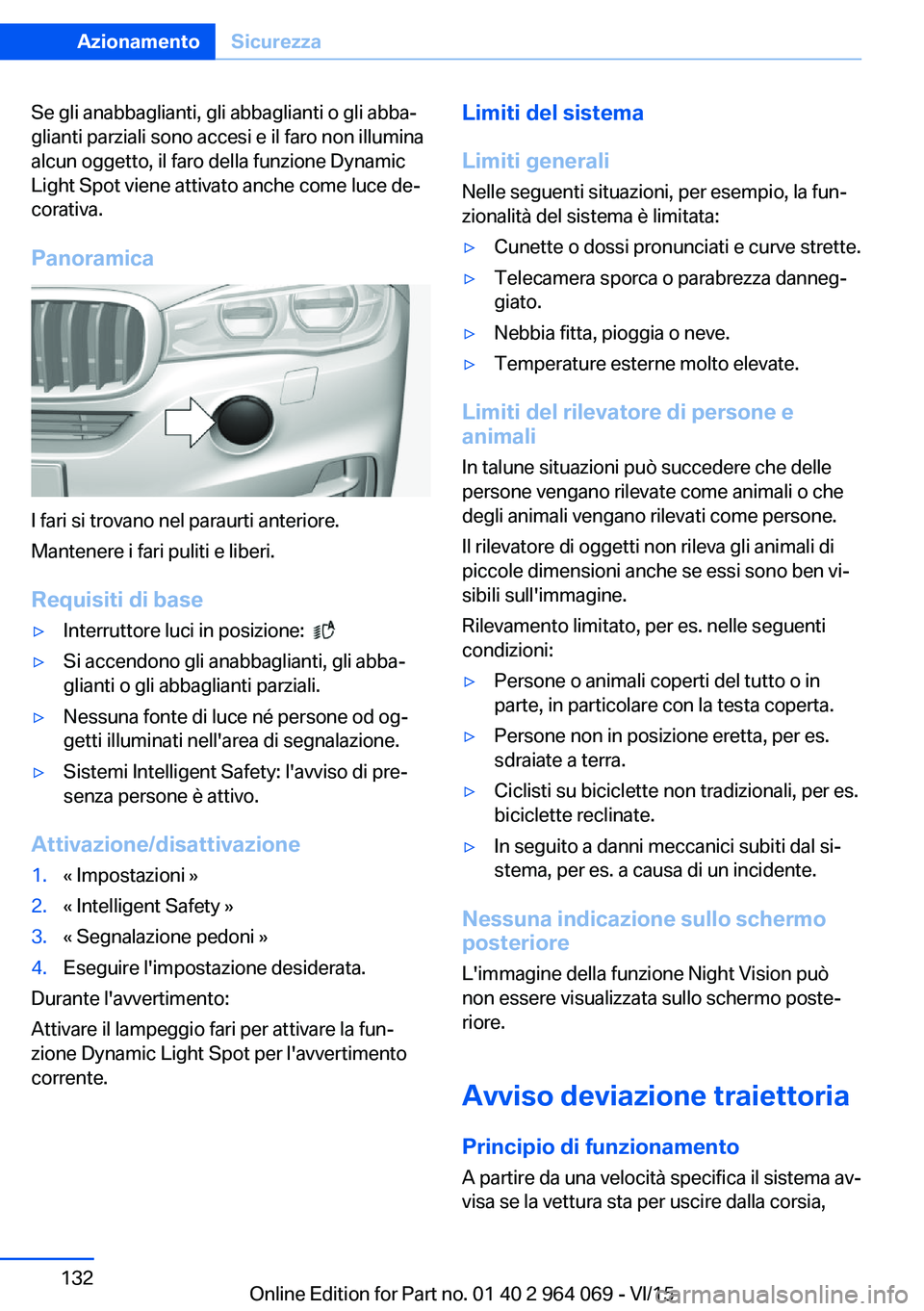

Se gli anabbaglianti, gli abbaglianti o gli abba‐
glianti parziali sono accesi e il faro non illumina
alcun oggetto, il faro della funzione Dynamic
Light Spot viene attivato anche come luce de‐
corativa.
Panoramica
I fari si trovano nel paraurti anteriore.
Mantenere i fari puliti e liberi.
Requisiti di base
▷Interruttore luci in posizione: ▷Si accendono gli anabbaglianti, gli abba‐
glianti o gli abbaglianti parziali.▷Nessuna fonte di luce né persone od og‐
getti illuminati nell'area di segnalazione.▷Sistemi Intelligent Safety: l'avviso di pre‐
senza persone è attivo.
Attivazione/disattivazione
1.« Impostazioni »2.« Intelligent Safety »3.« Segnalazione pedoni »4.Eseguire l'impostazione desiderata.
Durante l'avvertimento:
Attivare il lampeggio fari per attivare la fun‐
zione Dynamic Light Spot per l'avvertimento
corrente.
Limiti del sistema
Limiti generali
Nelle seguenti situazioni, per esempio, la fun‐
zionalità del sistema è limitata:▷Cunette o dossi pronunciati e curve strette.▷Telecamera sporca o parabrezza danneg‐
giato.▷Nebbia fitta, pioggia o neve.▷Temperature esterne molto elevate.
Limiti del rilevatore di persone e
animali
In talune situazioni può succedere che delle
persone vengano rilevate come animali o che degli animali vengano rilevati come persone.
Il rilevatore di oggetti non rileva gli animali di
piccole dimensioni anche se essi sono ben vi‐
sibili sull'immagine.
Rilevamento limitato, per es. nelle seguenti
condizioni:
▷Persone o animali coperti del tutto o in
parte, in particolare con la testa coperta.▷Persone non in posizione eretta, per es.
sdraiate a terra.▷Ciclisti su biciclette non tradizionali, per es.
biciclette reclinate.▷In seguito a danni meccanici subiti dal si‐
stema, per es. a causa di un incidente.
Nessuna indicazione sullo schermo
posteriore
L'immagine della funzione Night Vision può
non essere visualizzata sullo schermo poste‐
riore.
Avviso deviazione traiettoria Principio di funzionamento
A partire da una velocità specifica il sistema av‐
visa se la vettura sta per uscire dalla corsia,
Seite 132AzionamentoSicurezza132
Online Edition for Part no. 01 40 2 964 069 - VI/15

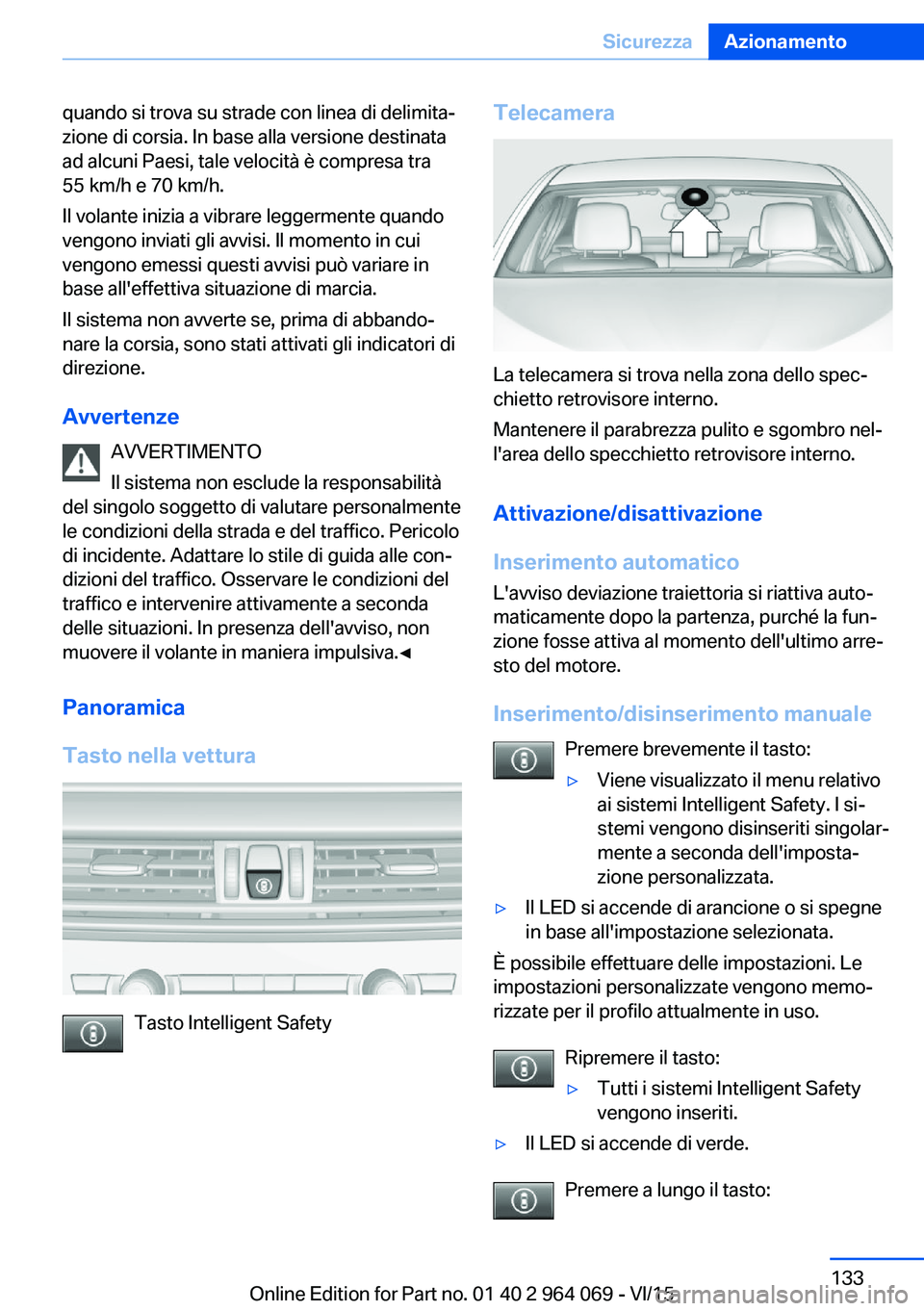

quando si trova su strade con linea di delimita‐
zione di corsia. In base alla versione destinata
ad alcuni Paesi, tale velocità è compresa tra
55 km/h e 70 km/h.
Il volante inizia a vibrare leggermente quando
vengono inviati gli avvisi. Il momento in cui
vengono emessi questi avvisi può variare in
base all'effettiva situazione di marcia.
Il sistema non avverte se, prima di abbando‐
nare la corsia, sono stati attivati gli indicatori di
direzione.
Avvertenze AVVERTIMENTO
Il sistema non esclude la responsabilità
del singolo soggetto di valutare personalmente
le condizioni della strada e del traffico. Pericolo
di incidente. Adattare lo stile di guida alle con‐
dizioni del traffico. Osservare le condizioni del
traffico e intervenire attivamente a seconda
delle situazioni. In presenza dell'avviso, non
muovere il volante in maniera impulsiva.◀
Panoramica
Tasto nella vettura
Tasto Intelligent Safety
Telecamera
La telecamera si trova nella zona dello spec‐
chietto retrovisore interno.
Mantenere il parabrezza pulito e sgombro nel‐
l'area dello specchietto retrovisore interno.
Attivazione/disattivazione
Inserimento automatico
L'avviso deviazione traiettoria si riattiva auto‐
maticamente dopo la partenza, purché la fun‐
zione fosse attiva al momento dell'ultimo arre‐
sto del motore.
Inserimento/disinserimento manuale Premere brevemente il tasto:
▷Viene visualizzato il menu relativo
ai sistemi Intelligent Safety. I si‐
stemi vengono disinseriti singolar‐
mente a seconda dell'imposta‐
zione personalizzata.▷Il LED si accende di arancione o si spegne
in base all'impostazione selezionata.
È possibile effettuare delle impostazioni. Le
impostazioni personalizzate vengono memo‐
rizzate per il profilo attualmente in uso.
Ripremere il tasto:
▷Tutti i sistemi Intelligent Safety
vengono inseriti.▷Il LED si accende di verde.
Premere a lungo il tasto:
Seite 133SicurezzaAzionamento133
Online Edition for Part no. 01 40 2 964 069 - VI/15

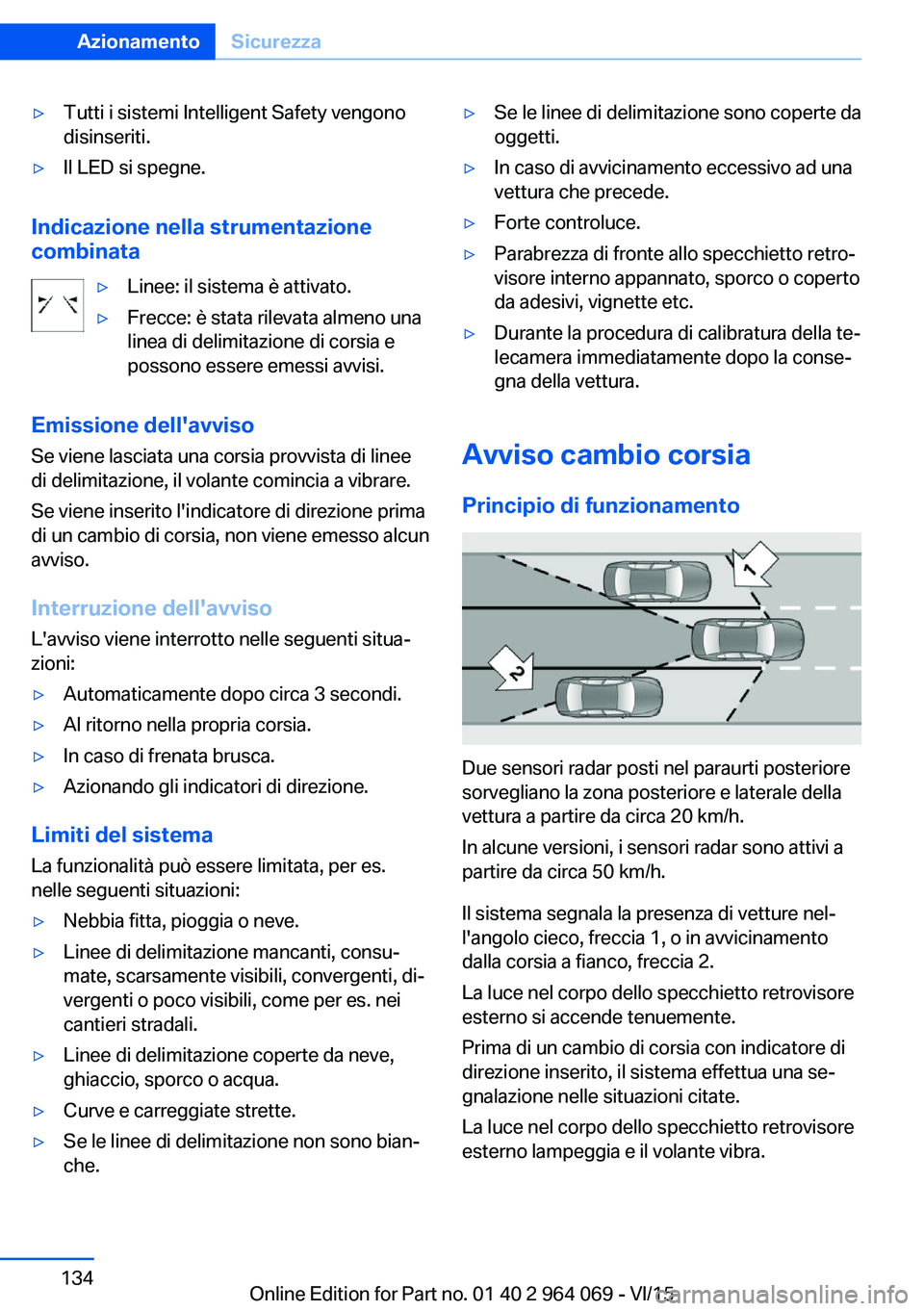

▷Tutti i sistemi Intelligent Safety vengono
disinseriti.▷Il LED si spegne.
Indicazione nella strumentazione
combinata
▷Linee: il sistema è attivato.▷Frecce: è stata rilevata almeno una
linea di delimitazione di corsia e
possono essere emessi avvisi.
Emissione dell'avviso
Se viene lasciata una corsia provvista di linee
di delimitazione, il volante comincia a vibrare.
Se viene inserito l'indicatore di direzione prima
di un cambio di corsia, non viene emesso alcun
avviso.
Interruzione dell'avviso L'avviso viene interrotto nelle seguenti situa‐
zioni:
▷Automaticamente dopo circa 3 secondi.▷Al ritorno nella propria corsia.▷In caso di frenata brusca.▷Azionando gli indicatori di direzione.
Limiti del sistema
La funzionalità può essere limitata, per es.
nelle seguenti situazioni:
▷Nebbia fitta, pioggia o neve.▷Linee di delimitazione mancanti, consu‐
mate, scarsamente visibili, convergenti, di‐
vergenti o poco visibili, come per es. nei
cantieri stradali.▷Linee di delimitazione coperte da neve,
ghiaccio, sporco o acqua.▷Curve e carreggiate strette.▷Se le linee di delimitazione non sono bian‐
che.▷Se le linee di delimitazione sono coperte da
oggetti.▷In caso di avvicinamento eccessivo ad una
vettura che precede.▷Forte controluce.▷Parabrezza di fronte allo specchietto retro‐
visore interno appannato, sporco o coperto
da adesivi, vignette etc.▷Durante la procedura di calibratura della te‐
lecamera immediatamente dopo la conse‐
gna della vettura.
Avviso cambio corsia
Principio di funzionamento
Due sensori radar posti nel paraurti posteriore
sorvegliano la zona posteriore e laterale della
vettura a partire da circa 20 km/h.
In alcune versioni, i sensori radar sono attivi a
partire da circa 50 km/h.
Il sistema segnala la presenza di vetture nel‐
l'angolo cieco, freccia 1, o in avvicinamento
dalla corsia a fianco, freccia 2.
La luce nel corpo dello specchietto retrovisore
esterno si accende tenuemente.
Prima di un cambio di corsia con indicatore di
direzione inserito, il sistema effettua una se‐
gnalazione nelle situazioni citate.
La luce nel corpo dello specchietto retrovisore
esterno lampeggia e il volante vibra.
Seite 134AzionamentoSicurezza134
Online Edition for Part no. 01 40 2 964 069 - VI/15

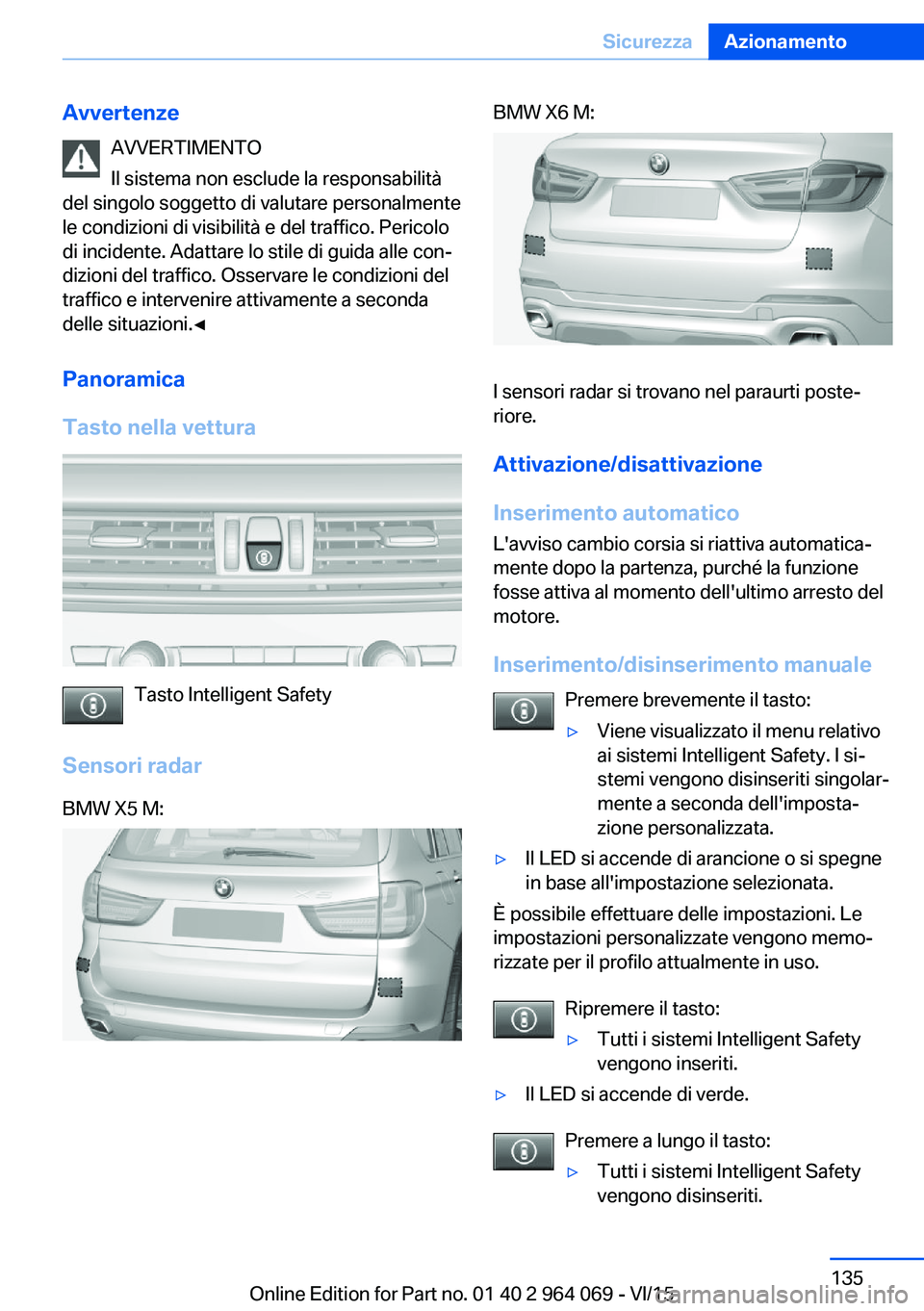

AvvertenzeAVVERTIMENTO
Il sistema non esclude la responsabilità
del singolo soggetto di valutare personalmente
le condizioni di visibilità e del traffico. Pericolo
di incidente. Adattare lo stile di guida alle con‐ dizioni del traffico. Osservare le condizioni del
traffico e intervenire attivamente a seconda
delle situazioni.◀
Panoramica
Tasto nella vettura
Tasto Intelligent Safety
Sensori radar
BMW X5 M:BMW X6 M:
I sensori radar si trovano nel paraurti poste‐
riore.
Attivazione/disattivazioneInserimento automatico
L'avviso cambio corsia si riattiva automatica‐
mente dopo la partenza, purché la funzione
fosse attiva al momento dell'ultimo arresto del
motore.
Inserimento/disinserimento manuale Premere brevemente il tasto:
▷Viene visualizzato il menu relativo
ai sistemi Intelligent Safety. I si‐
stemi vengono disinseriti singolar‐
mente a seconda dell'imposta‐
zione personalizzata.▷Il LED si accende di arancione o si spegne
in base all'impostazione selezionata.
È possibile effettuare delle impostazioni. Le
impostazioni personalizzate vengono memo‐
rizzate per il profilo attualmente in uso.
Ripremere il tasto:
▷Tutti i sistemi Intelligent Safety
vengono inseriti.▷Il LED si accende di verde.
Premere a lungo il tasto:
▷Tutti i sistemi Intelligent Safety
vengono disinseriti.Seite 135SicurezzaAzionamento135
Online Edition for Part no. 01 40 2 964 069 - VI/15

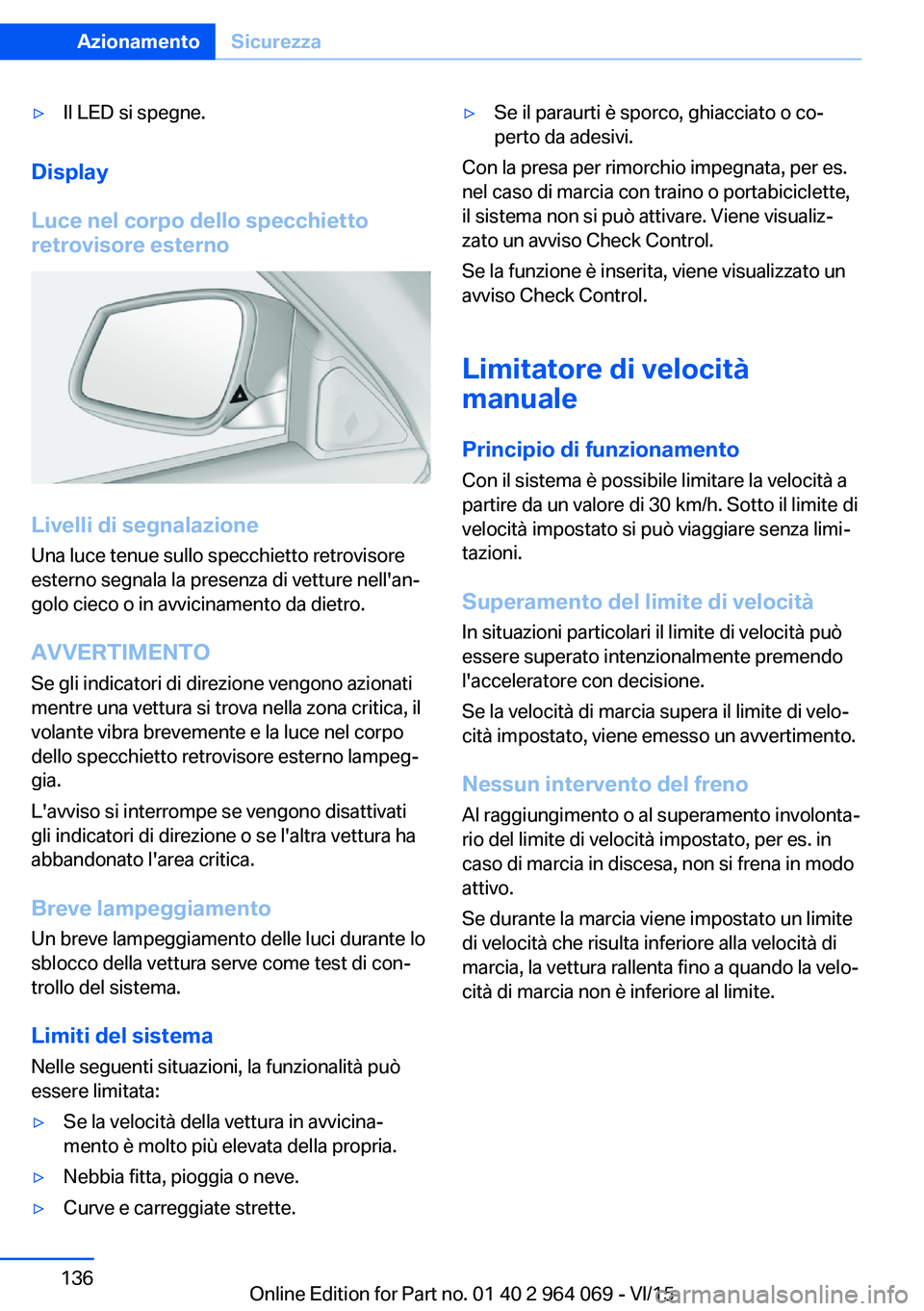

▷Il LED si spegne.
Display
Luce nel corpo dello specchietto
retrovisore esterno
Livelli di segnalazione
Una luce tenue sullo specchietto retrovisore
esterno segnala la presenza di vetture nell'an‐
golo cieco o in avvicinamento da dietro.
AVVERTIMENTO Se gli indicatori di direzione vengono azionati
mentre una vettura si trova nella zona critica, il
volante vibra brevemente e la luce nel corpo
dello specchietto retrovisore esterno lampeg‐ gia.
L'avviso si interrompe se vengono disattivati
gli indicatori di direzione o se l'altra vettura ha abbandonato l'area critica.
Breve lampeggiamento Un breve lampeggiamento delle luci durante lo
sblocco della vettura serve come test di con‐
trollo del sistema.
Limiti del sistema
Nelle seguenti situazioni, la funzionalità può
essere limitata:
▷Se la velocità della vettura in avvicina‐
mento è molto più elevata della propria.▷Nebbia fitta, pioggia o neve.▷Curve e carreggiate strette.▷Se il paraurti è sporco, ghiacciato o co‐
perto da adesivi.
Con la presa per rimorchio impegnata, per es.
nel caso di marcia con traino o portabiciclette,
il sistema non si può attivare. Viene visualiz‐
zato un avviso Check Control.
Se la funzione è inserita, viene visualizzato un
avviso Check Control.
Limitatore di velocità
manuale
Principio di funzionamento Con il sistema è possibile limitare la velocità a
partire da un valore di 30 km/h. Sotto il limite di
velocità impostato si può viaggiare senza limi‐
tazioni.
Superamento del limite di velocità In situazioni particolari il limite di velocità può
essere superato intenzionalmente premendo
l'acceleratore con decisione.
Se la velocità di marcia supera il limite di velo‐
cità impostato, viene emesso un avvertimento.
Nessun intervento del freno Al raggiungimento o al superamento involonta‐
rio del limite di velocità impostato, per es. in
caso di marcia in discesa, non si frena in modo
attivo.
Se durante la marcia viene impostato un limite
di velocità che risulta inferiore alla velocità di
marcia, la vettura rallenta fino a quando la velo‐
cità di marcia non è inferiore al limite.
Seite 136AzionamentoSicurezza136
Online Edition for Part no. 01 40 2 964 069 - VI/15
