Page 241 of 290

IndicaçõesATENÇÃO
Os carregadores de baterias para a bate‐
ria da viatura podem trabalhar com tensões e
correntes elevadas, através das quais a rede
de bordo de 12 Volt pode ser sobrecarregada
ou danificada. Existe perigo de danos materi‐
ais. Ligar os carregadores de baterias para a
bateria da viatura apenas aos terminais para
auxílio no arranque localizados no comparti‐
mento do motor.◀
Terminais para auxílio de arranque
Carregar apenas com o motor desligado e
através dos terminais para auxílio no arranque,
consulte a página 245, no compartimento do
motor.
Carregador de baterias Os carregadores de baterias especialmente
concebidos para a sua viatura e adaptados à
rede de bordo estão disponíveis junto de um
parceiro de serviço do fabricante, outro par‐
ceiro de serviço qualificado ou de uma oficina
especializada devidamente qualificada.
Interrupção da corrente Após uma interrupção da corrente, alguns
equipamentos têm que ser reinicializados ou
alguns ajustes personalizados actualizados,
por ex.:▷Memória da posição dos bancos e dos re‐
trovisores: memorizar novamente as posi‐
ções.▷Hora: actualizar.▷Data: actualizar.▷Tejadilho de vidro e forro corrediço: iniciali‐
zar o sistema, consulte a página 48.
Eliminar a bateria usada
As baterias usadas devem ser elimina‐
das por um parceiro de serviço do fa‐
bricante, outro parceiro de serviço qua‐
lificado, uma oficina especializada
devidamente qualificada ou entregues num
centro de recolha.
As baterias cheias devem ser transportadas e
armazenadas ao alto. Evitar que tombem du‐
rante o transporte.
Fusíveis Indicação ADVERTÊNCIA
Devido a fusíveis incorrectos ou fusíveis
reparados, é possível sobrecarregar os cabos
eléctricos e os componentes. Existe perigo de
incêndio. Nunca se deve tentar reparar os fusí‐
veis queimados ou substituí-los por outros de
cor ou amperagem diferentes.◀
Uma pinça de plástico e indicações sobre a lo‐
calização dos fusíveis encontram-se nos fusí‐
veis situados na bagageira.
No compartimento do motor1.Com a ferramenta de bordo, soltar os três
parafusos, seta 1, da cobertura.2.Puxar a fixação para cima, seta 2.Seite 241Substituição de componentesMobilidade241
Online Edition for Part no. 01 40 2 966 113 - X/15
Page 242 of 290
3.Retirar a cobertura lateralmente, seta 3.4.Pressionar as quatro fixações e retirar a
tampa.
Colocar as coberturas
1.Ao colocar a tampa, assegurar que as qua‐
tro fixações.2.Colocar a cobertura por baixo do lábio de
borracha e, de seguida, inseri-la entre as
nervuras.3.Pressionar a fixação para baixo e apertar os
três parafusos.
Na bagageira
Levantar o piso do compartimento da baga‐
geira.
Indicações referentes à localização dos fusí‐
veis encontram-se num desdobrável à parte.
Seite 242MobilidadeSubstituição de componentes242
Online Edition for Part no. 01 40 2 966 113 - X/15
Page 243 of 290

Ajuda em caso de avariaEquipamento da viaturaNeste capítulo são descritos todos os equipa‐
mentos de série, versões nacionais e equipa‐
mentos especiais oferecidos na série. Como
tal, também estão descritos equipamentos não
disponíveis na viatura devido, por ex. ao equi‐
pamento especial seleccionado ou à versão do
país. Isto também se aplica a funções e siste‐
mas relevantes para a segurança. Se utilizar as
respectivas funções e sistemas, é necessário
cumprir os respectivos regulamentos do país.
Luzes de emergência
A tecla encontra-se na consola central.
Chamada de emergência
inteligente
Princípio de funcionamento
Com este sistema, em situações de emergên‐
cia, pode ser efectuada uma chamada de
emergência.
Generalidades
Premir a tecla SOS somente em caso de emer‐
gência.
Mesmo que não seja possível fazer uma cha‐
mada de emergência através do BMW, poderá
ser estabelecida uma ligação a um número de
emergência público. Isso depende, nomeada‐
mente, da respectiva rede de telecomunica‐
ções móveis e das disposições legais nacio‐
nais.
Por razões de ordem técnica, a chamada de
emergência não pode ser assegurada em con‐
dições desfavoráveis.
Sumário
Botão SOS no forro do tejadilho
Requisitos
▷O cartão SIM integrado na viatura está ac‐
tivo.▷A disponibilidade do rádio está ligada.▷O sistema de chamadas de emergência
está operacional.
Iniciar uma chamada de emergência
1.Para abrir, tocar na tampa.2.Premir a tecla SOS até que o LED na tecla
acenda com cor verde.▷LED aceso com cor verde: chamada de
emergência activada.
Se for indicada uma consulta de interrup‐
ção no display, a chamada de emergência
pode ser interrompida.
Se as circunstâncias o permitirem, aguar‐
dar na viatura até que a ligação telefónica
esteja estabelecida.Seite 243Ajuda em caso de avariaMobilidade243
Online Edition for Part no. 01 40 2 966 113 - X/15
Page 244 of 290

▷O LED pisca com cor verde quando já está
estabelecida a ligação com o número de
emergência.
Em caso de chamada de emergência atra‐
vés da BMW, os dados são transmitidos às
centrais de chamadas de emergência, para
determinar as medidas de resgate neces‐
sárias. Por ex., a posição actual da viatura,
quando é possível determinar. Se não for
dada resposta a perguntas feitas pela cen‐
tral de chamadas de emergência, são to‐
madas automaticamente as medidas de
salvamento.▷Se o LED piscar com cor verde, mas a cen‐
tral de chamada de emergência já não for
audível através dos altifalantes, esta pode
ainda, eventualmente, ouvi-lo.
Activar a chamada de emergência
automaticamente
Em determinadas condições é activada auto‐
maticamente uma chamada de emergência
imediatamente após um acidente grave. A fun‐
ção de chamada de emergência automática
não é influenciada pelo accionamento da tecla
SOS.
Triângulo de sinalização
O triângulo de sinalização encontra-se no lado
interior da tampa da mala.
Para o tirar, solte os dispositivos de fixação.
Estojo de primeiros-socorros
Indicação Alguns produtos têm validade limitada.
Verificar regularmente as datas de validade e,
sempre que necessário, substituir atempada‐
mente os artigos expirados.
Arrumação
O estojo de primeiros-socorros encontra-se à
direita na bagageira, num porta-objectos.
Auxílio no arranque Generalidades
Se a bateria estiver descarregada, é possível
colocar um motor em funcionamento através
da ligação de auxílio no arranque à bateria de
outra viatura. Utilizar somente cabos de auxílio
no arranque com pinças completamente isola‐
das.
Indicações PERIGO
Ao tocar nos componentes condutores
de tensão pode ocorrer um choque eléctrico.
Existe perigo de ferimento ou perigo de vida.
Não tocar em nenhum componente que possa
estar sob tensão.◀
Para evitar ferimentos ou danos nas duas via‐
turas, não desrespeitar os procedimentos se‐
guidamente descritos.
Seite 244MobilidadeAjuda em caso de avaria244
Online Edition for Part no. 01 40 2 966 113 - X/15
Page 245 of 290

PreparaçãoATENÇÃO
Em caso de contacto entre as carroçarias
de ambas as viaturas pode ocorrer um curto-
-circuito durante o auxílio no arranque. Existe
perigo de danos materiais. Prestar atenção
para que não ocorra nenhum contacto entre as
carroçarias.◀1.Verificar se a bateria da outra viatura tem
uma tensão de 12 volts. Os dados sobre a
tensão encontram-se na bateria.2.Desligar o motor da viatura que presta au‐
xílio.3.Desligar os consumidores em ambas as vi‐
aturas.
Terminais para auxílio de arranque
ADVERTÊNCIA
Aquando da ligação do cabo do auxílio no
arranque pode ocorrer a formação de faíscas
devido a uma sequência errada. Existe perigo
de ferimento. Manter a sequência correcta du‐
rante a ligação.◀
Como pólo positivo da bateria serve o terminal
para auxílio no arranque existente no comparti‐
mento do motor.
Abrir a tampa do terminal para auxílio no arran‐
que.
Como pólo negativo da bateria serve a massa
da carroçaria ou uma porca especial.
Ligar os cabos
1.Abrir a tampa do terminal para auxílio no
arranque BMW.2.Ligar uma pinça do cabo para auxílio no ar‐
ranque positivo ao pólo positivo da bateria
ou ao respectivo terminal da viatura forne‐
cedora de corrente.3.Ligar a segunda pinça ao pólo positivo da
bateria ou ao respectivo terminal da viatura
que deve receber corrente.4.Aplicar uma pinça do cabo de auxílio no ar‐
ranque negativo ao pólo negativo da bate‐
ria ou à correspondente massa do motor
ou da carroçaria da viatura fornecedora de
corrente.5.Aplicar a segunda pinça ao pólo negativo
da bateria ou à correspondente massa do
motor ou da carroçaria da viatura que deve
receber corrente.
Ligar o motor
Não utilize produtos para ajudar o arranque do
motor, por ex. sprays.
1.Arrancar o motor da viatura fornecedora de
corrente e, acelerando fortemente em
ponto-morto, deixá-lo funcionar durante al‐
guns minutos.
Se a viatura que deve receber corrente ti‐
ver motor a gasóleo: deixar o motor da via‐Seite 245Ajuda em caso de avariaMobilidade245
Online Edition for Part no. 01 40 2 966 113 - X/15

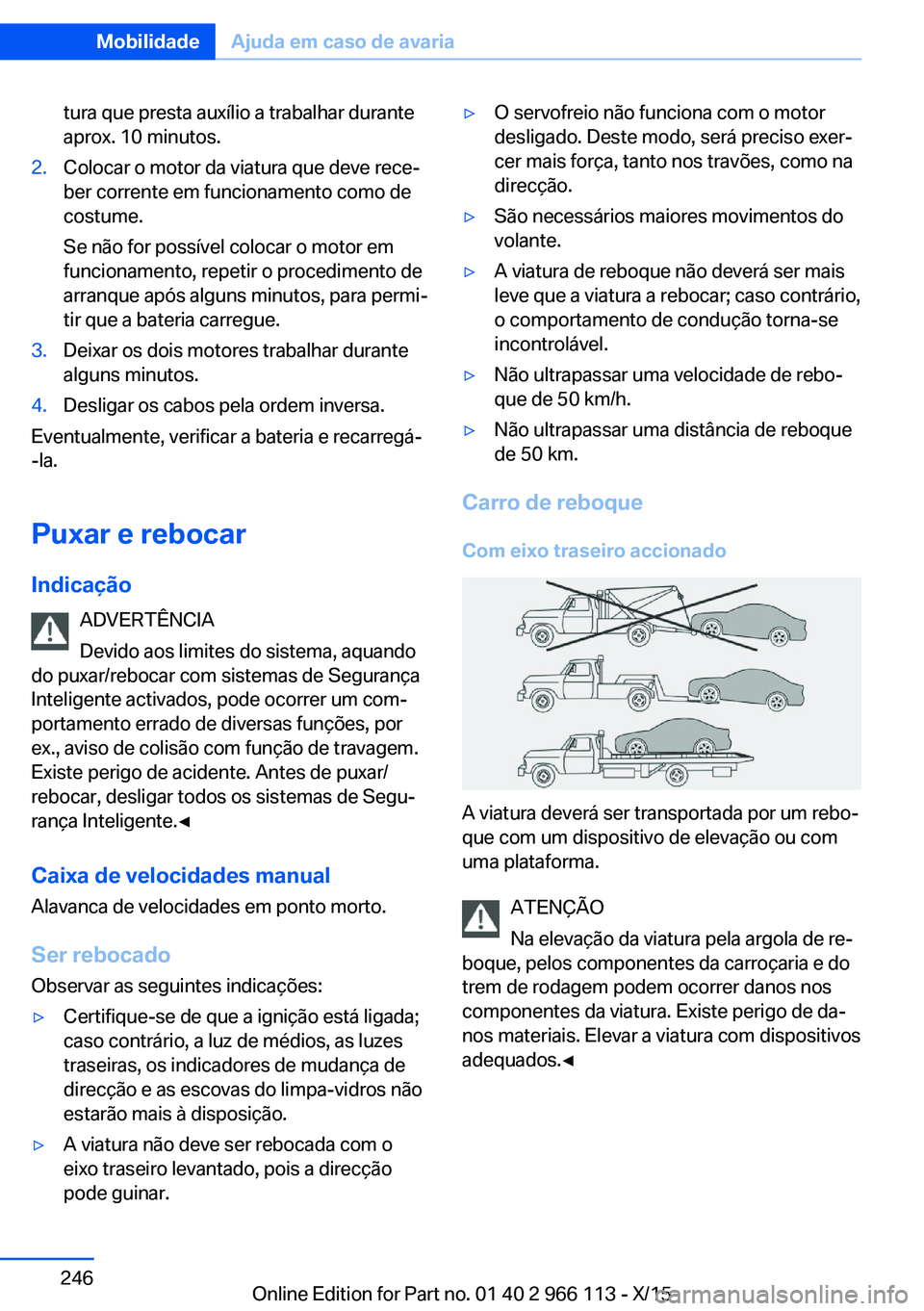

Page 246 of 290

tura que presta auxílio a trabalhar durante
aprox. 10 minutos.2.Colocar o motor da viatura que deve rece‐
ber corrente em funcionamento como de
costume.
Se não for possível colocar o motor em
funcionamento, repetir o procedimento de
arranque após alguns minutos, para permi‐
tir que a bateria carregue.3.Deixar os dois motores trabalhar durante
alguns minutos.4.Desligar os cabos pela ordem inversa.
Eventualmente, verificar a bateria e recarregá-
-la.
Puxar e rebocar Indicação ADVERTÊNCIA
Devido aos limites do sistema, aquando
do puxar/rebocar com sistemas de Segurança
Inteligente activados, pode ocorrer um com‐
portamento errado de diversas funções, por
ex., aviso de colisão com função de travagem.
Existe perigo de acidente. Antes de puxar/
rebocar, desligar todos os sistemas de Segu‐
rança Inteligente.◀
Caixa de velocidades manual Alavanca de velocidades em ponto morto.
Ser rebocado
Observar as seguintes indicações:
▷Certifique-se de que a ignição está ligada;
caso contrário, a luz de médios, as luzes
traseiras, os indicadores de mudança de
direcção e as escovas do limpa-vidros não
estarão mais à disposição.▷A viatura não deve ser rebocada com o
eixo traseiro levantado, pois a direcção
pode guinar.▷O servofreio não funciona com o motor
desligado. Deste modo, será preciso exer‐
cer mais força, tanto nos travões, como na
direcção.▷São necessários maiores movimentos do
volante.▷A viatura de reboque não deverá ser mais
leve que a viatura a rebocar; caso contrário,
o comportamento de condução torna-se
incontrolável.▷Não ultrapassar uma velocidade de rebo‐
que de 50 km/h.▷Não ultrapassar uma distância de reboque
de 50 km.
Carro de reboque
Com eixo traseiro accionado
A viatura deverá ser transportada por um rebo‐
que com um dispositivo de elevação ou com
uma plataforma.
ATENÇÃO
Na elevação da viatura pela argola de re‐
boque, pelos componentes da carroçaria e do
trem de rodagem podem ocorrer danos nos
componentes da viatura. Existe perigo de da‐
nos materiais. Elevar a viatura com dispositivos
adequados.◀
Seite 246MobilidadeAjuda em caso de avaria246
Online Edition for Part no. 01 40 2 966 113 - X/15
Page 247 of 290

Com xDrive
Mandar transportar a viatura apenas numa su‐
perfície de carga.
ATENÇÃO
Durante o reboque da viatura com um
único eixo elevado, a viatura pode ficar danifi‐
cada. Existe perigo de danos materiais. Man‐
dar transportar a viatura apenas numa superfí‐
cie de carga.◀
ATENÇÃO
Na elevação da viatura pela argola de re‐
boque, pelos componentes da carroçaria e do
trem de rodagem podem ocorrer danos nos
componentes da viatura. Existe perigo de da‐
nos materiais. Elevar a viatura com dispositivos
adequados.◀
Caixa de velocidades Steptronic:
transportar a viatura
Indicação A viatura não pode ser rebocada.
ATENÇÃO
Durante o reboque da viatura com um
único eixo elevado, a viatura pode ficar danifi‐
cada. Existe perigo de danos materiais. Man‐
dar transportar a viatura apenas numa superfí‐
cie de carga.◀
Carro de reboque
Mandar transportar a viatura apenas numa su‐
perfície de carga.
ATENÇÃO
Na elevação da viatura pela argola de re‐
boque, pelos componentes da carroçaria e do
trem de rodagem podem ocorrer danos nos
componentes da viatura. Existe perigo de da‐
nos materiais. Elevar a viatura com dispositivos
adequados.◀
Só utilizar a argola de reboque aparafusada à
frente para fins de manobra.
Empurrar a viatura Para manobrar a viatura para fora de uma área
de perigo, se necessário, destrancar electroni‐ camente o bloqueio da caixa de velocidades,
consulte a página 81.
Rebocar outras viaturas
Indicações ADVERTÊNCIA
Quando o peso total admissível da via‐
tura de reboque for mais leve do que a viatura
a rebocar, a argola de reboque pode rasgar ou
o comportamento de condução deixa de ser
controlável. Existe perigo de acidente! Prestar
atenção para que o peso total da viatura de re‐
boque seja mais pesado do que o peso da via‐ tura a ser rebocada.◀
Seite 247Ajuda em caso de avariaMobilidade247
Online Edition for Part no. 01 40 2 966 113 - X/15
Page 248 of 290

ATENÇÃO
Em caso de uma fixação errada da barra
de reboque ou do cabo de reboque pode ocor‐
rer danos nas outras peças da viatura. Existe
perigo de danos materiais. Fixar correctamente
a barra de reboque ou o cabo de reboque na
argola de reboque.◀▷Ligar as luzes de emergência, em confor‐
midade com as leis em vigor em cada país.▷Em caso de falha do sistema eléctrico, si‐
nalizar a viatura a ser rebocada, por ex.,
através de uma placa de aviso ou um triân‐
gulo de sinalização no óculo traseiro.
Barra de reboque
As argolas de reboque de ambas as viaturas
deverão estar do mesmo lado.
Se não for possível evitar uma posição diag‐
onal da barra, respeitar o seguinte:
▷Ao descrever curvas, o ângulo poderá ficar
reduzido.▷A posição oblíqua da barra de reboque
gera forças laterais.
Cabo de reboque
Aquando do arranque da viatura de reboque,
observar se o cabo de reboque se encontra es‐
ticado.
Para rebocar, devem utilizar-se cabos ou cin‐
tas de nylon, cuja elasticidade evita cargas de
tracção excessivas.
Argola de reboque
Generalidades
A argola de reboque roscada deve encontrar-
-se sempre na viatura.
A argola de reboque pode ser aparafusada na
parte dianteira ou traseira da viatura.
A argola de reboque encontra-se, em conjunto
com a ferramenta de bordo, consulte a pá‐
gina 234, na bagageira.
Indicações ATENÇÃO
Se a argola de reboque não for utilizada
como previsto, ocorrem danos na viatura ou na
argola de reboque. Existe perigo de danos ma‐
teriais. Respeitar as indicações sobre a utiliza‐
ção da argola de reboque.◀
Utilização da argola de reboque:
▷Utilizar apenas a argola de reboque que se
encontra na viatura e enroscá-la firme‐
mente até ao batente.▷Utilizar a argola de reboque apenas para
rebocar sobre piso estável.▷Só utilizar a argola de reboque aparafusada
à frente para fins de manobra.▷Evitar solicitações transversais na argola
de reboque, por ex. não elevar a viatura
pela argola de reboque.Seite 248MobilidadeAjuda em caso de avaria248
Online Edition for Part no. 01 40 2 966 113 - X/15
