4-3. Gør-det-selv vedligeholdelse
4
Vedligeholdelse og pleje
OM64574DK
32
EFI MAIN*220 A Multi-port indsprøjtningssystem/
sekventielt multi-port indsprøjt-
ningssystem, EFI NO.1, EFI NO.2
FUEL PUMP
*130 A Brændstofpumpe
33 HORN 15 A Horn
34 IG2 15 A IGN, METER
35 HTR SUB NO.1 50 A
*1
Airconditionsystem
30 A*2
36 HTR*150 A Airconditionsystem
37 HTR SUB NO.2 30 A Airconditionsystem
38 HTR SUB NO.3 30 A Airconditionsystem
39PWR OUTLET15 AStrømudtag
40 ABS NO.2 30 A Blokeringsfrit bremsesystem,
VSC+
41 STV HTR
*125 A Tilskudsvarmer
42 EFI NO.4
*120 A Multi-port indsprøjtningssystem/
sekventielt multi-port indsprøjt-
ningssystem
43 IG2 NO.2
*27,5 A Startersystem
44 EFI NO.2 15 A
*1Multi-port indsprøjtningssystem/
sekventielt multi-port indsprøjt-
ningssystem, Stop & Start-system
10 A
*2Multi-port indsprøjtningssystem/
sekventielt multi-port indsprøjt-
ningssystem
SikringAmpereStrømkreds
OM64574DK.book Page 465 Friday, February 20, 2015 2:31 PM

466

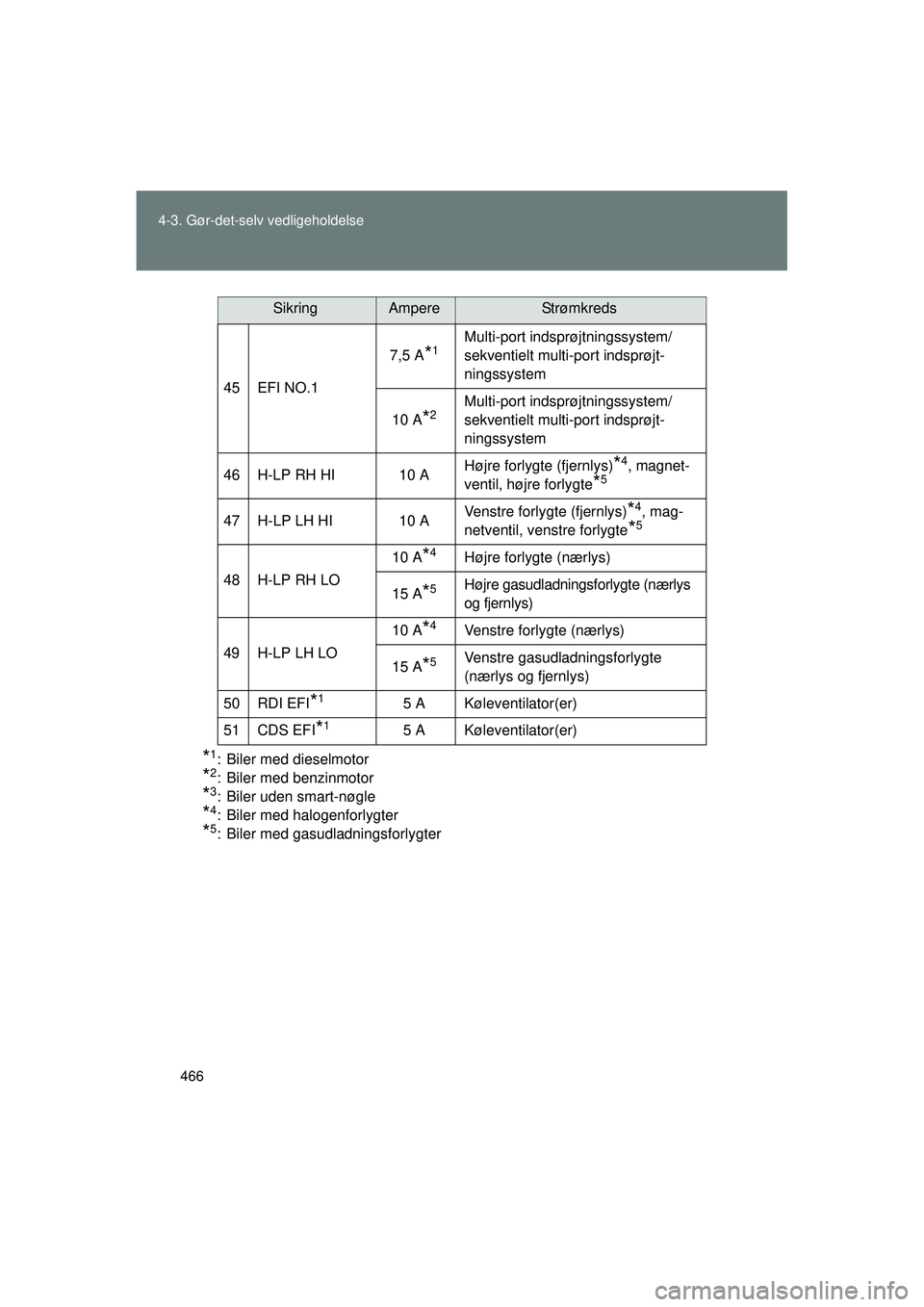

4-3. Gør-det-selv vedligeholdelse
OM64574DK
*1: Biler med dieselmotor
*2: Biler med benzinmotor
*3: Biler uden smart-nøgle
*4: Biler med halogenforlygter
*5: Biler med gasudladningsforlygter
45 EFI NO.1
7,5 A
*1Multi-port indsprøjtningssystem/
sekventielt multi-port indsprøjt-
ningssystem
10 A*2Multi-port indsprøjtningssystem/
sekventielt multi-port indsprøjt-
ningssystem
46 H-LP RH HI 10 A Højre forlygte (fjernlys)
*4, magnet-
ventil, højre forlygte
*5
47 H-LP LH HI 10 A Venstre forlygte (fjernlys)*4, mag-
netventil, venstre forlygte
*5
48 H-LP RH LO 10 A
*4Højre forlygte (nærlys)
15 A
*5Højre gasudladningsforlygte (nærlys
og fjernlys)
49 H-LP LH LO 10 A
*4Venstre forlygte (nærlys)
15 A
*5Venstre gasudladningsforlygte
(nærlys og fjernlys)
50 RDI EFI
*15 A Køleventilator(er)
51 CDS EFI
*15 A Køleventilator(er)
SikringAmpereStrømkreds
OM64574DK.book Page 466 Friday, February 20, 2015 2:31 PM

467
4-3. Gør-det-selv vedligeholdelse
4
Vedligeholdelse og pleje
OM64574DK
■
Under instrumentbordet (type A)
SikringAmpereStrømkreds
1TAIL 10 A Positionslys foran, baglys, num-
merpladelys, tågebaglygter, tåge-
forlygter, manuelt
lygtejusteringssystem, instrument-
gruppebelysning, handskerumslys,
lys i kontakter, Toyota-parkerings-
hjælpsensor-ECU
2 ECU-IG NO.3 10 A Panoramasolskærm, bakspejl med
automatisk nedblænding, smart-
nøgle, audiosystem, Stop & Start-
system
*2
3 FR DOOR
20 A El-ruder (forsædepassagerside)
4 RL DOOR 20 A El-ruder (bagtil til venstre)
5 RR DOOR 20 A El-ruder (bagtil til højre)
6 CIG 15 A Strømudtag
7ACC 7,5 AGearlåsesystem, audiosystem,
body-computer, strømudtag, side-
spejle, Stop & Start-system
*2
8 MIR HTR
10 A Spejlvarme i sidespejl
9 RR FOG 7,5 A Tågebaglygte
OM64574DK.book Page 467 Friday, February 20, 2015 2:31 PM

468
4-3. Gør-det-selv vedligeholdelse
OM64574DK
10 IGN
7,5 ARatlås, SRS-airbagsystem, multi-
port indsprøjtningssystem/sekven-
tiel multi-port indsprøjtningssystem,
startersystem
11 M E T E R 7 , 5 AMålere og instrumenter, Stop &
Start-system
*2
12 SEAT HTR 15 A Sædevarmere
13 HTR-IG 10 A Airconditionsystem, tilskudsvarmer
14 WIPER 25 A Forrudeviskere, regnsensorstyrede
forrudeviskere
15 RR WIPER 15 A Bagrudevisker
16 WASHER 15 A Forrudevaskere, bagrudevasker
17 ECU-IG NO.1 10 A Body-computer
*3, køleventilator(er),
gearlåsesystem, blokeringsfrit brem-
sesystem, ratsensor, giringssensor,
VSC+, forlygtevaskere, SEQUEN-
TIAL-kontakt, automatisk højdejuste-
ring af forlygter, elektrisk servostyring,
advarselssystem for lavt dæktryk
18 ECU-IG NO.2 10 A Baklys, ladesystem
*3, havariblink,
el-bagrude, indikator for passagerair-
bag, airconditionsystem, indikator for
Toyota-parkeringshjælpsensor, kon-
takt til Toyota-parkeringshjælpsensor
SikringAmpereStrømkreds
OM64574DK.book Page 468 Friday, February 20, 2015 2:31 PM

469
4-3. Gør-det-selv vedligeholdelse
4
Vedligeholdelse og pleje
OM64574DK
*1: Biler uden smart-nøgle
*2: Biler med dieselmotor
*3: Biler med benzinmotor
19 OBD 7,5 A On-board diagnosesystem
20 STOP 10 A
Stoplys, højt monteret stoplys, blo-
keringsfrit bremsesystem, VSC+,
gearlåsesystem, startersystem
21 SUNROOF 20 A Panoramasolskærm
22 DOOR 25 A Centrallåsesystem
23 ACC-B 25 A CIG, ACC
24 DRL 7,5 A Kørelys
25 FR FOG 7,5 A Tågeforlygter
26 AM1
*17,5 A Startersystem
SikringAmpereStrømkreds
OM64574DK.book Page 469 Friday, February 20, 2015 2:31 PM

470
4-3. Gør-det-selv vedligeholdelse
OM64574DK
■

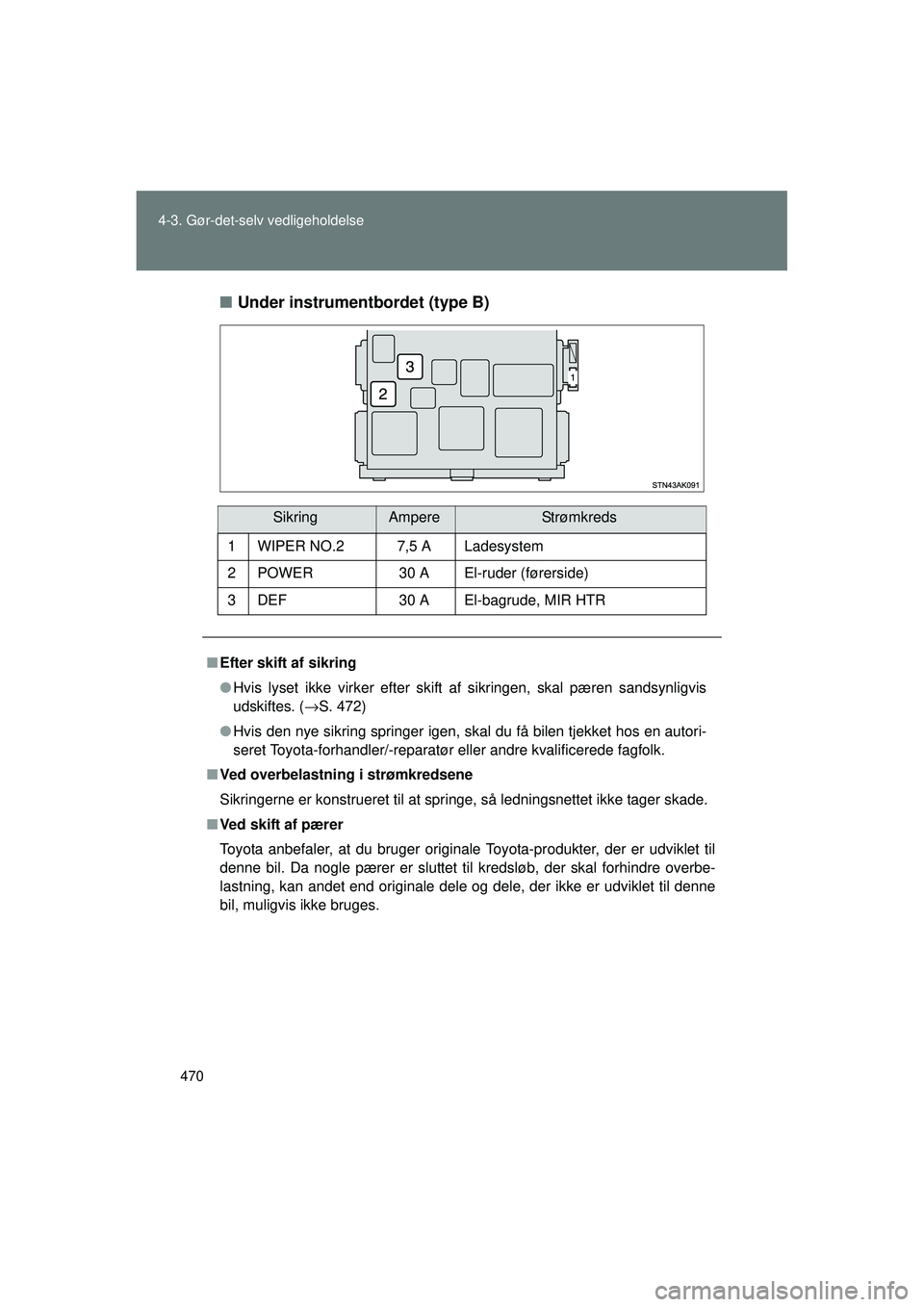

Under instrumentbordet (type B)
SikringAmpereStrømkreds
1 WIPER NO.2 7,5 A Ladesystem
2 POWER 30 A El-ruder (førerside)
3 DEF 30 A El-bagrude, MIR HTR
■ Efter skift af sikring
● Hvis lyset ikke virker efter skift af sikringen, skal pæren sandsynligvis
udskiftes. ( →S. 472)
● Hvis den nye sikring springer igen, ska l du få bilen tjekket hos en autori-
seret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
■ Ved overbelastning i strømkredsene
Sikringerne er konstrueret til at spri nge, så ledningsnettet ikke tager skade.
■ Ved skift af pærer
Toyota anbefaler, at du bruger originale Toyota-produkter, der er udviklet til
denne bil. Da nogle pærer er sluttet ti l kredsløb, der skal forhindre overbe-
lastning, kan andet end originale dele og dele, der ikke er udviklet til denne
bil, muligvis ikke bruges.
OM64574DK.book Page 470 Friday, February 20, 2015 2:31 PM

471
4-3. Gør-det-selv vedligeholdelse
4
Vedligeholdelse og pleje
OM64574DK

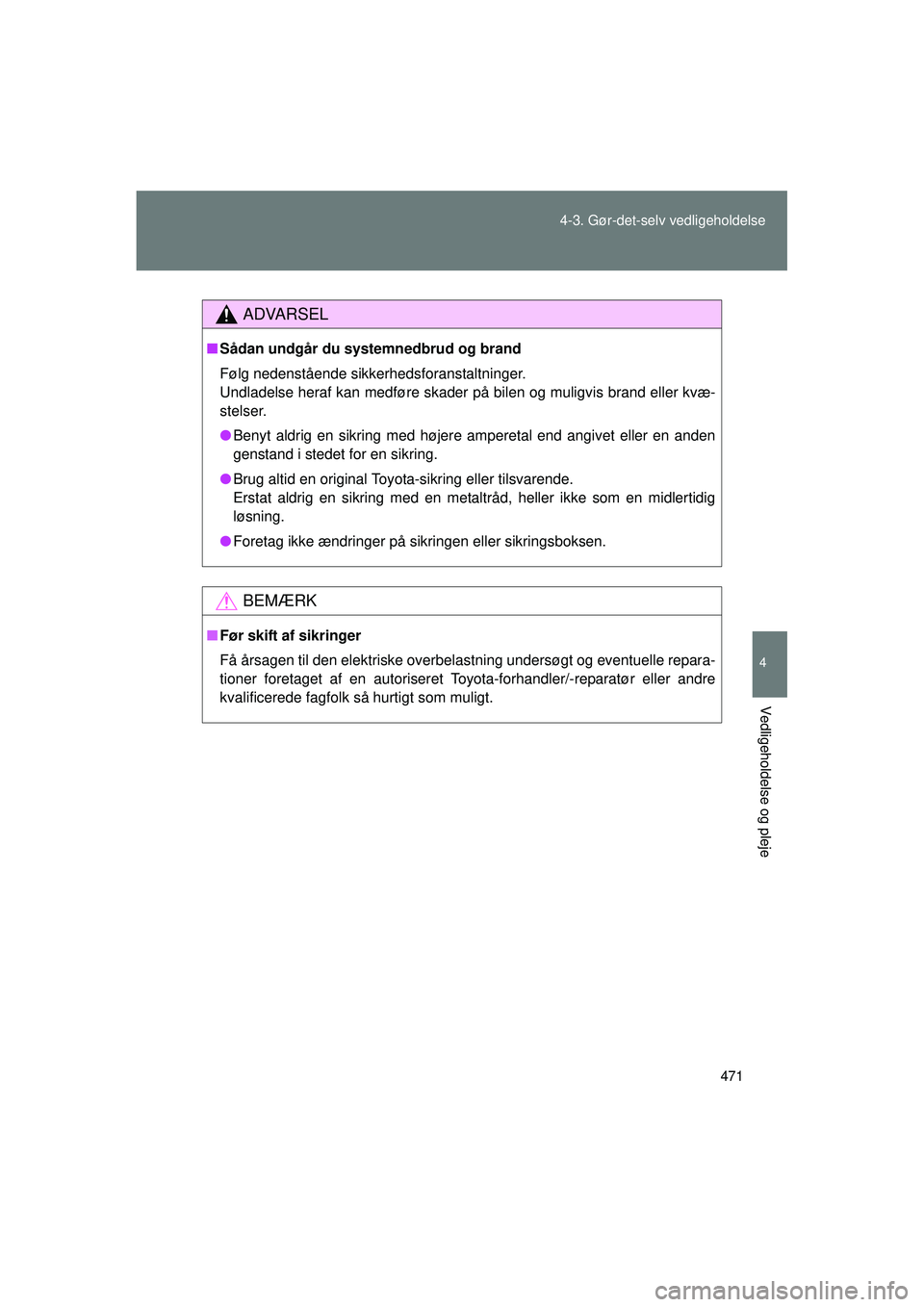

ADVARSEL
■
Sådan undgår du systemnedbrud og brand
Følg nedenstående sikkerhedsforanstaltninger.
Undladelse heraf kan medføre skader på bilen og muligvis brand eller kvæ-
stelser.
● Benyt aldrig en sikring med højere amperetal end angivet eller en anden
genstand i stedet for en sikring.
● Brug altid en original Toyota-sikring eller tilsvarende.
Erstat aldrig en sikring med en metalt råd, heller ikke som en midlertidig
løsning.
● Foretag ikke ændringer på sikringen eller sikringsboksen.
BEMÆRK
■Før skift af sikringer
Få årsagen til den elektriske overbelastning undersøgt og eventuelle repara-
tioner foretaget af en autoriseret Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk så hurtigt som muligt.
OM64574DK.book Page 471 Friday, February 20, 2015 2:31 PM

472
4-3. Gør-det-selv vedligeholdelse
OM64574DK

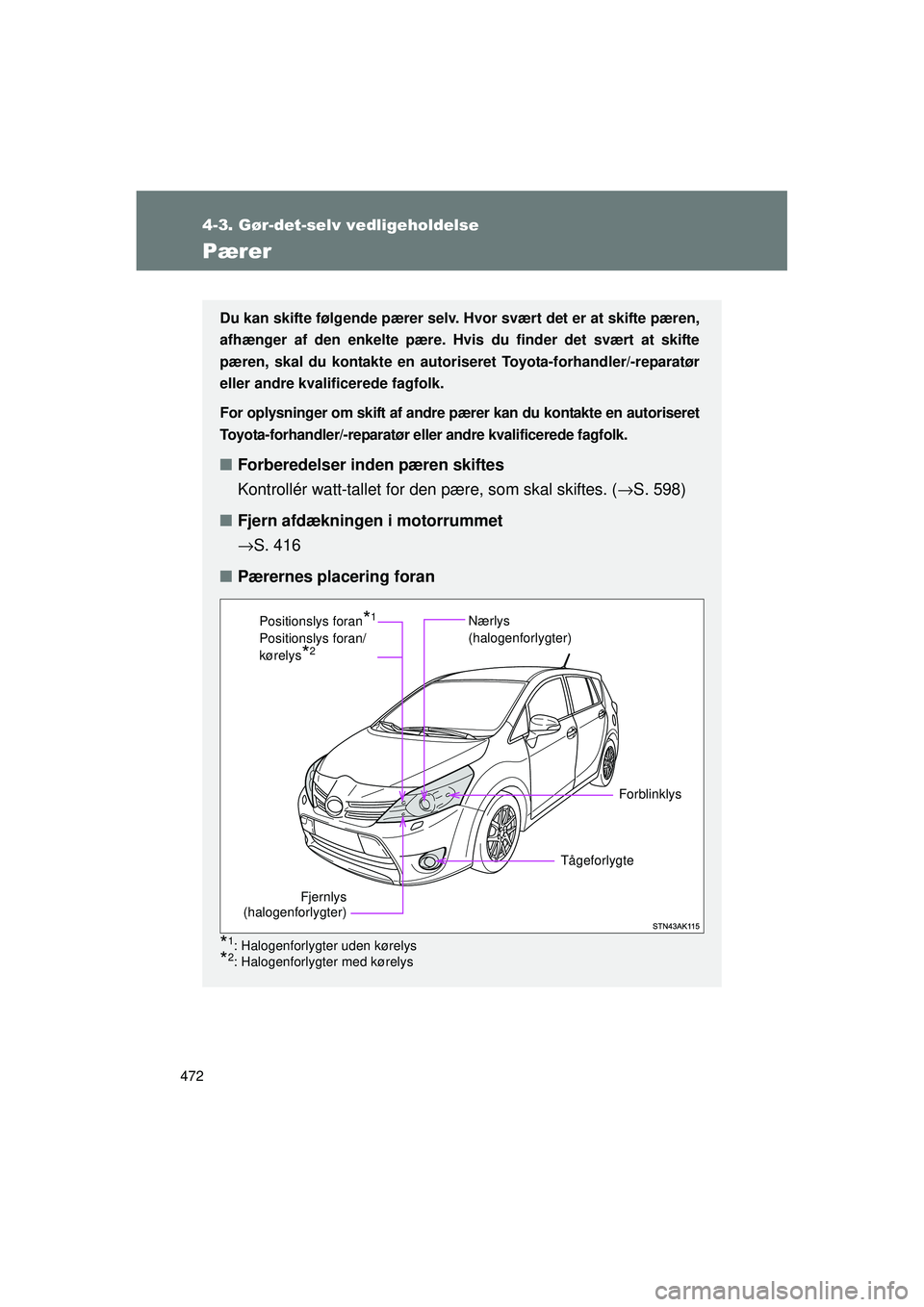

Pærer
Du kan skifte følgende pærer selv. Hvor svært det er at skifte pæren,
afhænger af den enkelte pære. Hvis du finder det svært at skifte
pæren, skal du kontakte en autoriser et Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk.
For oplysninger om skift af andre pærer kan du kontakte en autoriseret
Toyota-forhandler/-rep aratør eller andre kvalificerede fagfolk.
■Forberedelser inden pæren skiftes
Kontrollér watt-tallet for den pære, som skal skiftes. ( →S. 598)
■ Fjern afdækningen i motorrummet
→S. 416
■ Pærernes placering foran
*1: Halogenforlygter uden kørelys
*2: Halogenforlygter med kørelys
Fjernlys
(halogenforlygter)
Nærlys
(halogenforlygter)
Forblinklys
Tågeforlygte
Positionslys foran
*1
Positionslys foran/
kørelys
*2
