2015 TOYOTA VERSO Brugsanvisning (in Danish)

457
4-3. Gør-det-selv vedligeholdelse
4
Vedligeholdelse og pleje
OM64574DK
Kontrol og skift af sikringer
Hvis en elektrisk komponent ikke fungerer, kan der være sprunget
en sikring. Du skal så kontro llere og udskifte sikringen.
Biler uden smart-nøgle:
Drej tændingskontakten til "LOCK", og stop motoren.
Biler med smart-nøgle:
Slå tændingskontakten "ENGINE START STOP" fra.
Sikringerne er placeret på nedenstående steder. Følg
anvisningerne nedenfor for at kontrollere sikringerne.
■ Motorrum
Tryk fligen ind, og løft låget op.
■ Under instrumentbordet i førersiden (venstrestyrede biler)
Ty p e A
Tag låget af.
TRIN1
TRIN2
OM64574DK.book Page 457 Friday, February 20, 2015 2:31 PM

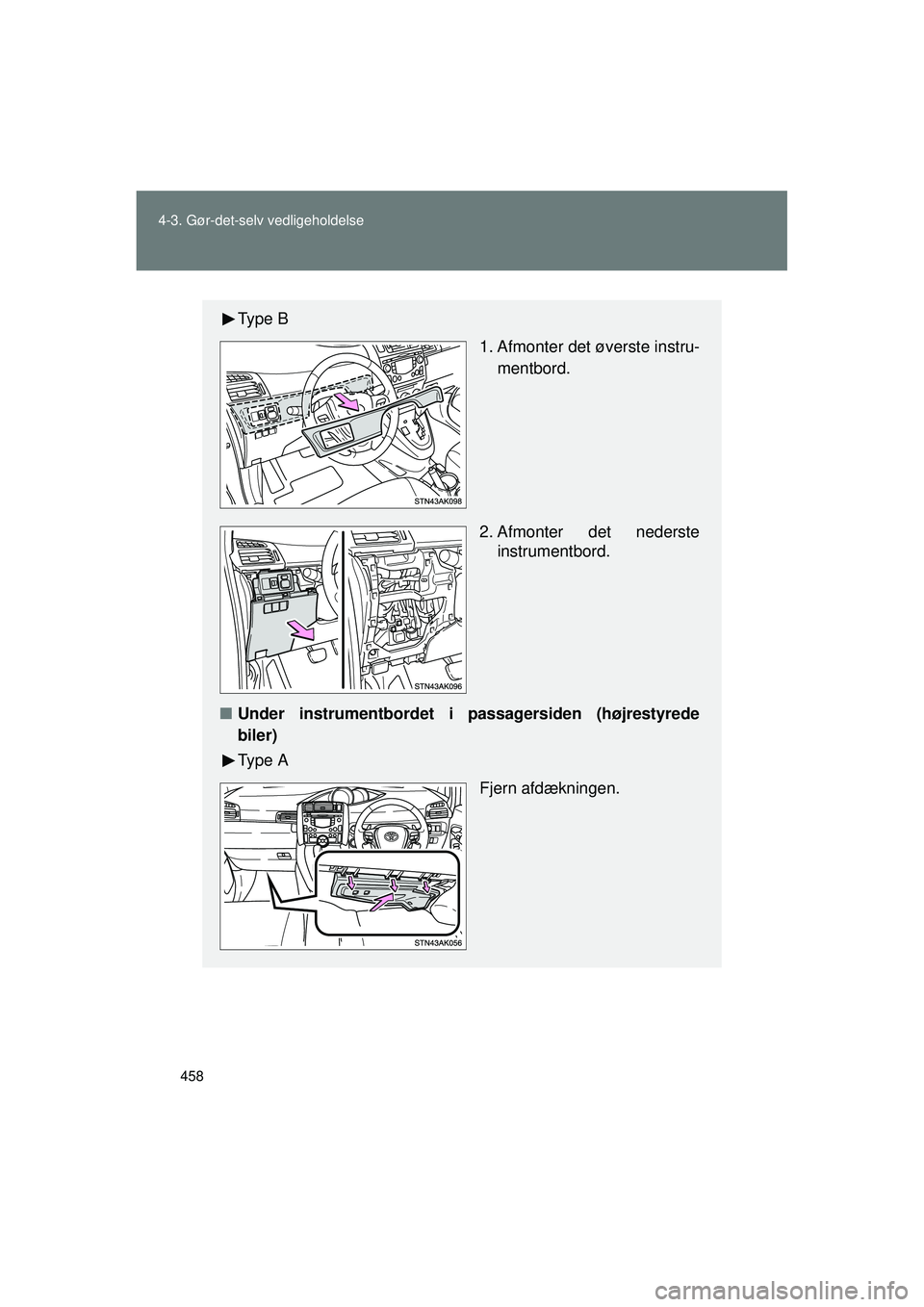

458
4-3. Gør-det-selv vedligeholdelse
OM64574DK
Ty p e B
1. Afmonter det øverste instru-
mentbord.
2. Afmonter det nederste instrumentbord.
■ Under instrumentbordet i passagersiden (højrestyrede
biler)
Ty p e A
Fjern afdækningen.
OM64574DK.book Page 458 Friday, February 20, 2015 2:31 PM

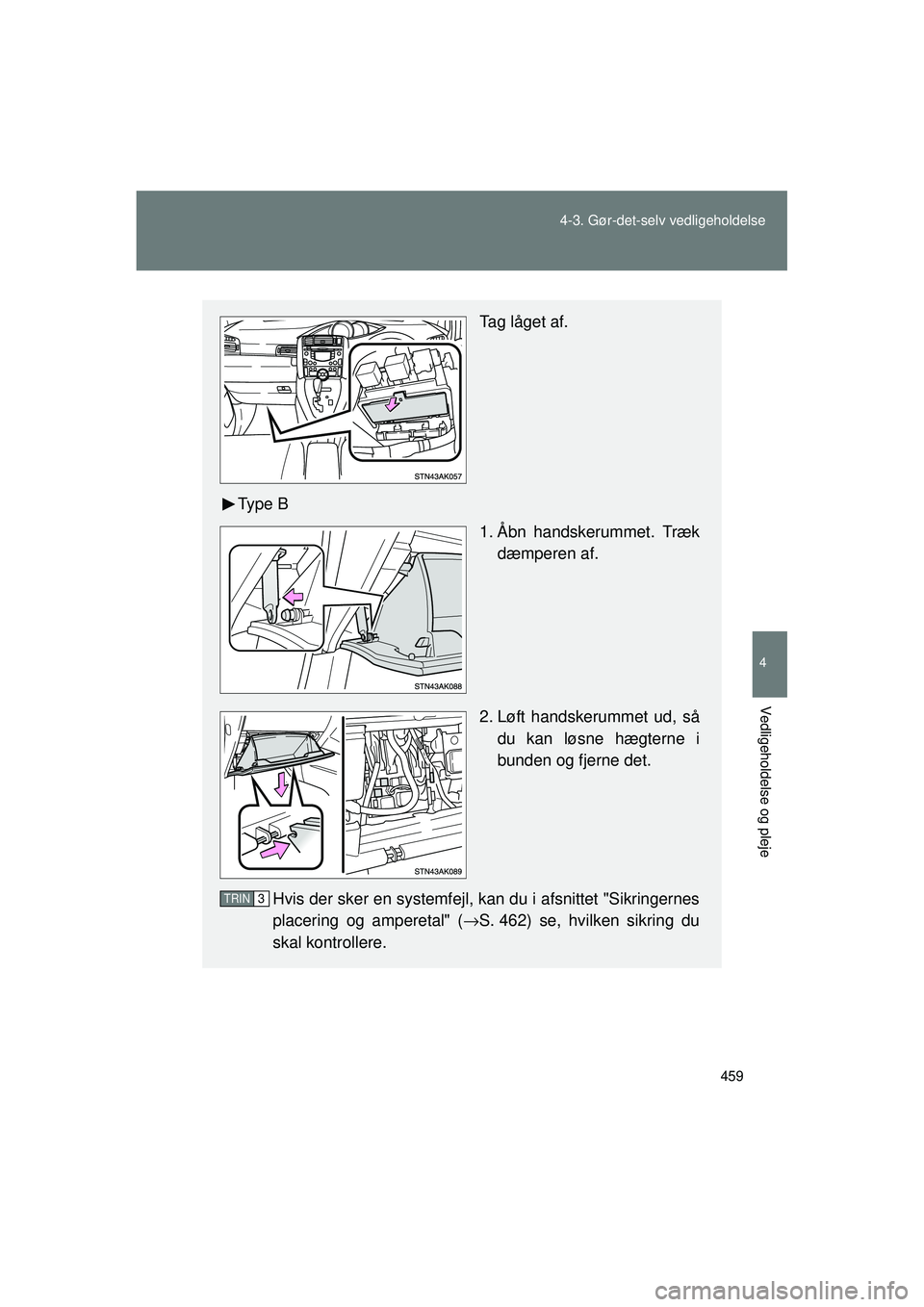

459
4-3. Gør-det-selv vedligeholdelse
4
Vedligeholdelse og pleje
OM64574DK
Tag låget af.
Ty p e B 1. Åbn handskerummet. Trækdæmperen af.
2. Løft handskerummet ud, så du kan løsne hægterne i
bunden og fjerne det.
Hvis der sker en systemfejl, kan du i afsnittet "Sikringernes
placering og amperetal" ( →S. 462) se, hvilken sikring du
skal kontrollere.
TRIN3
OM64574DK.book Page 459 Friday, February 20, 2015 2:31 PM

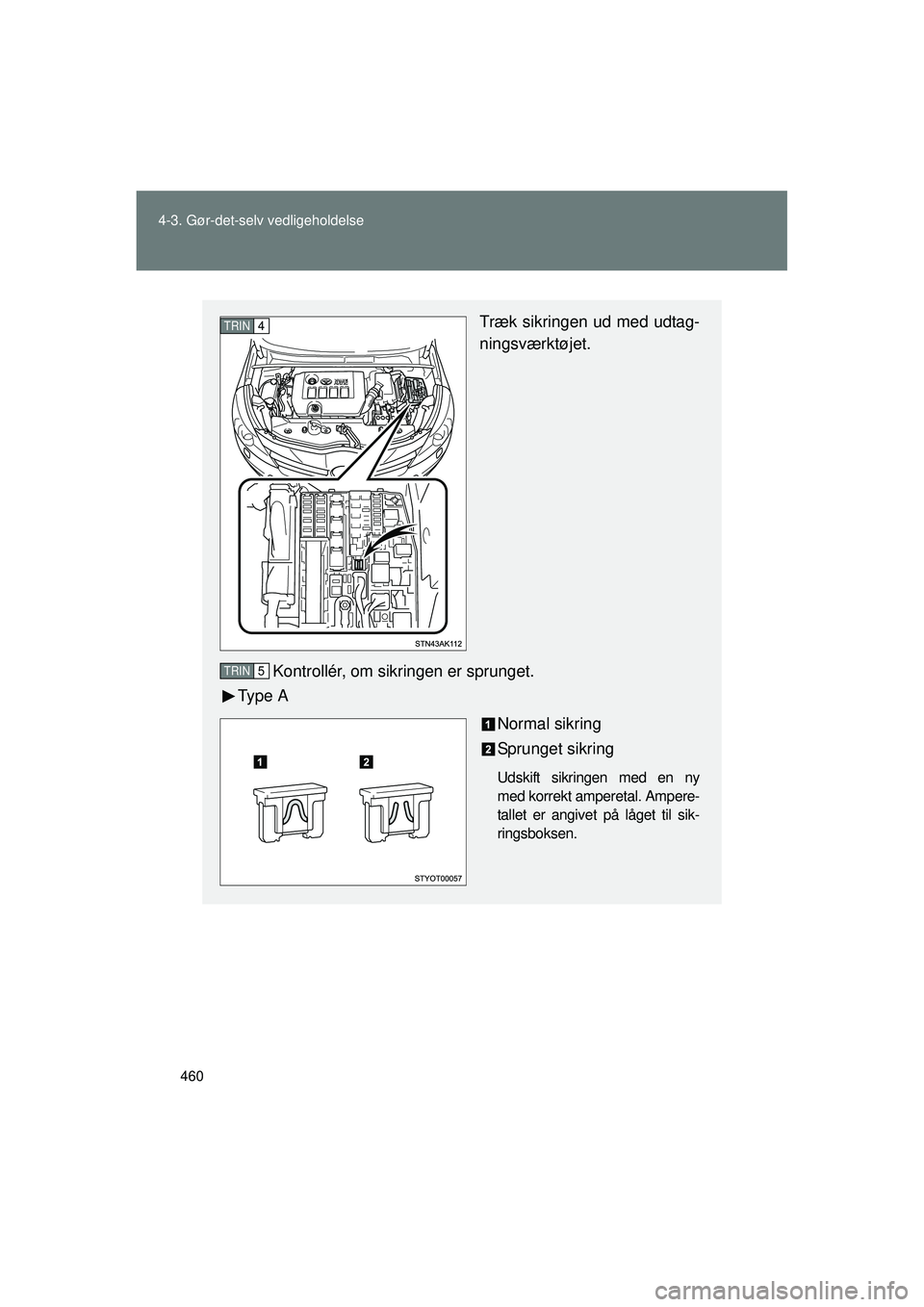

460
4-3. Gør-det-selv vedligeholdelse
OM64574DK
Træk sikringen ud med udtag-
ningsværktøjet.
Kontrollér, om sikringen er sprunget.
Ty p e A
Normal sikring
Sprunget sikring
Udskift sikringen med en ny
med korrekt amperetal. Ampere-
tallet er angivet på låget til sik-
ringsboksen.
TRIN4
TRIN5
OM64574DK.book Page 460 Friday, February 20, 2015 2:31 PM

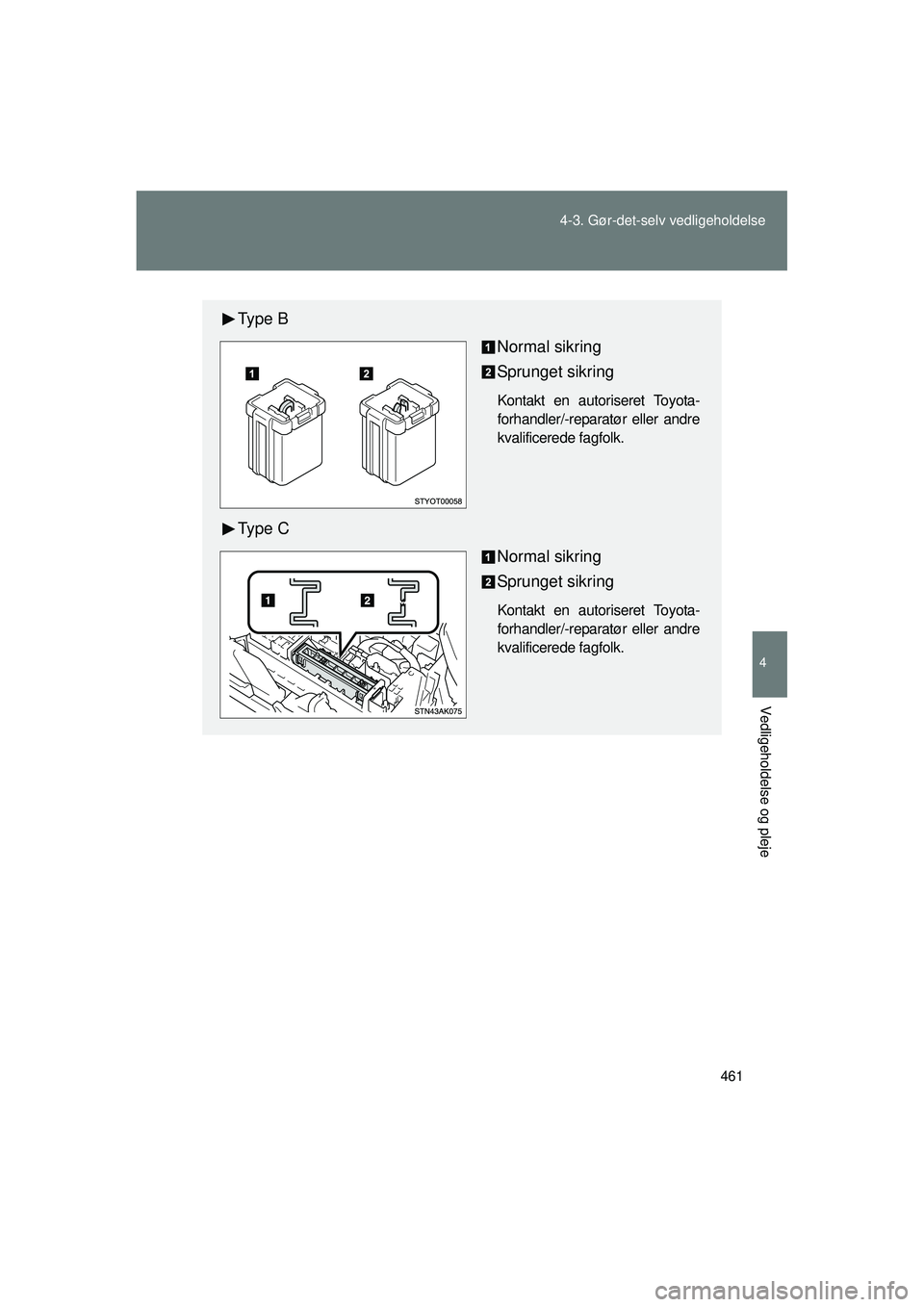

461
4-3. Gør-det-selv vedligeholdelse
4
Vedligeholdelse og pleje
OM64574DK
Ty p e B
Normal sikring
Sprunget sikring
Kontakt en autoriseret Toyota-
forhandler/-reparatør eller andre
kvalificerede fagfolk.
Ty p e CNormal sikring
Sprunget sikring
Kontakt en autoriseret Toyota-
forhandler/-reparatør eller andre
kvalificerede fagfolk.
OM64574DK.book Page 461 Friday, February 20, 2015 2:31 PM

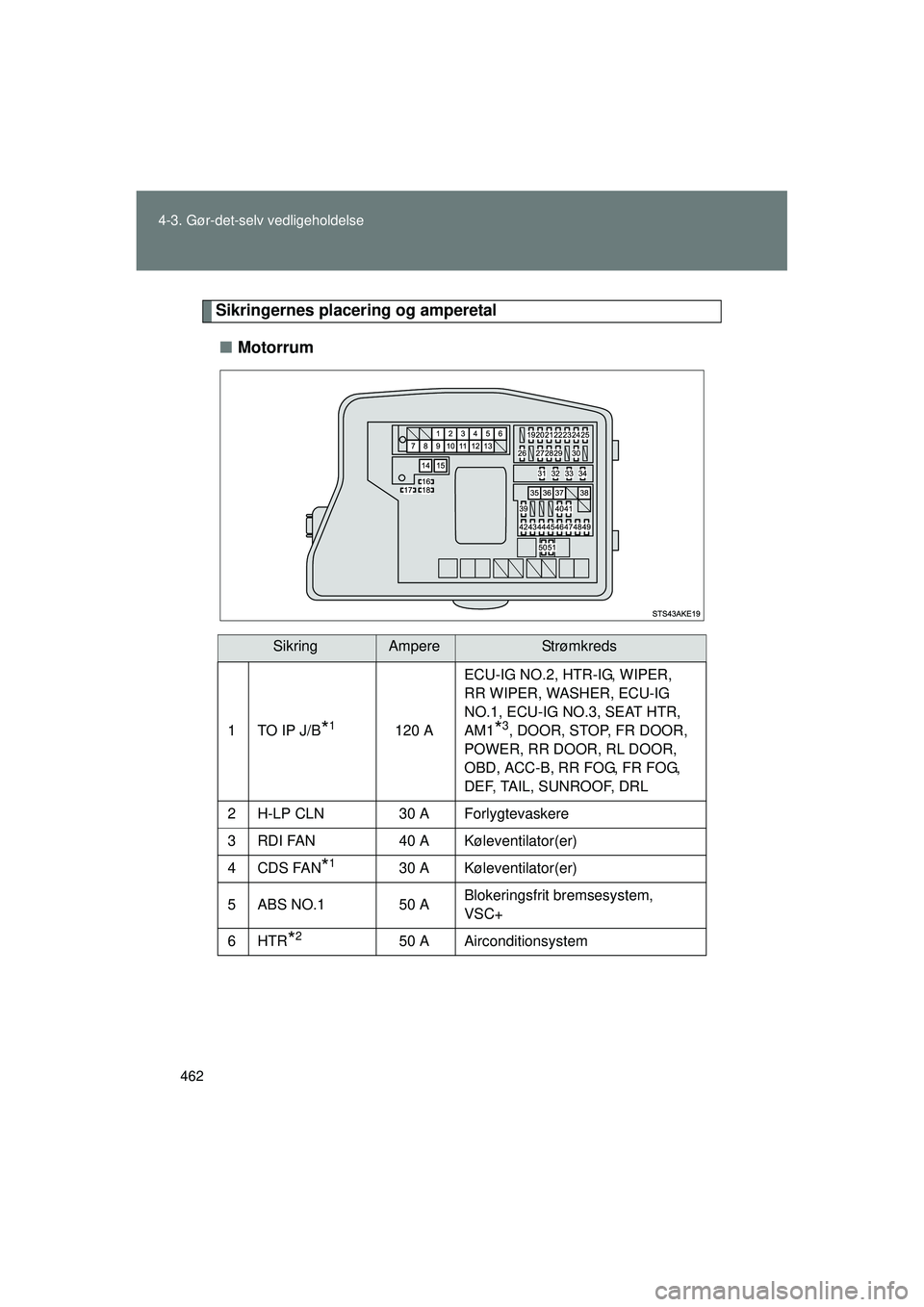

462
4-3. Gør-det-selv vedligeholdelse
OM64574DK
Sikringernes placering og amperetal
■ Motorrum
SikringAmpereStrømkreds
1TO IP J/B*1120 A ECU-IG NO.2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NO.1, ECU-IG NO.3, SEAT HTR,
AM1*3, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
2H-LP CLN30 A Forlygtevaskere
3RDI FAN40 A Køleventilator(er)
4CDS FAN*130 A Køleventilator(er)
5 ABS NO.1 50 A Blokeringsfrit bremsesystem,
VSC+
6HTR
*250 A Airconditionsystem
OM64574DK.book Page 462 Friday, February 20, 2015 2:31 PM

463
4-3. Gør-det-selv vedligeholdelse
4
Vedligeholdelse og pleje
OM64574DK
7ALT*2120 A
Ladesystem, RDI FAN, CDS FAN,
H-LP CLN, ABS NO.1, ABS NO.2,
HTR, PWR OUTLET, HTR SUB
NO.1, HTR SUB NO.2, HTR SUB
NO.3, ECU-IG NO.2, HTR-IG,
WIPER, RR WIPER, WASHER,
ECU-IG NO.1, ECU-IG NO.3,
SEAT HTR, AM1
*3, DOOR, STOP,
FR DOOR, POWER, RR DOOR,
RL DOOR, OBD, ACC-B, RR FOG,
FR FOG, DEF, TAIL, SUNROOF,
DRL
8 EPS
*280 A Elektrisk servostyring
GLOW
*180 A Gløderør
9EPS
*180 A Elektrisk servostyring
10 P-SYSTEM
*230 A VALVEMATIC-system
11 F U E L H T R
*150 A Brændstofvarmer
12 P/I
*250 A EFI MAIN*2, IGT/INJ*2, HORN, IG2
H-LP MAIN
*150 A H-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13 P/I
*150 A HORN, IG2, ELEC FUEL PMP
H-LP MAIN
*250 A H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
14 BBC
*140 A Stop & Start-system
15 EFI MAIN
*150 A EFI NO.1, EFI NO.2, EFI NO.4
SikringAmpereStrømkreds
OM64574DK.book Page 463 Friday, February 20, 2015 2:31 PM

464
4-3. Gør-det-selv vedligeholdelse
OM64574DK
16 SPARE
10 A Reservesikring
17 SPARE 30 A Reservesikring
18 SPARE 20 A Reservesikring
19 DOOR NO.2 25 A Karosseri-computer
20 EFI MAIN
NO.2
*17,5 A Multi-port indsprøjtningssystem/
sekventielt multi-port indsprøjt-
ningssystem
21 ECU-B2 10 A Smart-nøgle, air condition-system,
el-ruder
22 D.C.C KORT Bruges ikke
23 ECU-B 10 A Målere og instrumenter, karosseri-
computer, ratsensor, dobbelt låse-
system, trådløs fjernbetjening,
smart-nøgle
24 RAD NO.1
*220 A Audiosystem
25 DOME 10 A Bagagerumslys, makeup-lys, for-
dørslys, personligt lys/kabinelys,
fodrumslys
26 AM2 NO.2 7,5 A Startersystem
27 TURN-HAZ 10 A Blinklys, havariblink
28 ETCS
*210 A Elektronisk gasspjældsstyring
29 AM2 30 A Startersystem
30 STRG LOCK 20 A Ratlås
31 IGT/INJ
*215 A Multi-port indsprøjtningssystem/
sekventielt multi-port indsprøjt-
ningssystem
SikringAmpereStrømkreds
