2015 Lancia Delta Návod na použitie a údržbu (in Slovak)

V NÚDZI199
4
V prípade prepichnutia od rôznych vonkajších
telies je možné opraviť pneumatiky, na ktorých
sú praskliny s rozmermi maximálne 4 mm na
dezéne a na ramene pneumatiky.
Informačný materiál odovzdajte osobe, ktorá bu-
de pracovať s pneumatikou, ošetrenou súpravou
na opravu pneumatík.
Nie je možné opraviť pneumatiky poškodené na
stranách. Nepoužívajte súpravu na rýchlu opra-
vu pneumatiky, ak je poškodenie dôsledkom jaz-
dy na sfúknutej pneumatike.
V prípade škôd na ráfiku kolesa (deformácia ka-
nálu s následkom úniku vzduchu) nie je možná
oprava. Nevyťahujte cudzie telesá (klince alebo
sklo), ktoré prenikli do pneumatiky.
MUSÍTE VEDIEŤ, ŽE:
Lepiaca kvapalina súpravy na rýchlu opravu je účinná pre \
von-
kajšie teploty od –20 °C do +50 °C.
Lepiaca kvapalina má svoju dobu trvanlivosti.
Nepoužívajte kompresor dlhšie ako 20 minút ne-
pretržite. Nebezpečenstvo prehriatia. Súprava na
rýchlu opravu je vhodná na dočasnú opravu, pre-
to sa opravené pneumatiky smú používať len na istý č\
as.
195-232 Delta SK 1ed 20/03/14 13:30 Pagina 199

200V NÚDZI
POSTUP HUSTENIA
Navlečte si ochranné rukavice, ktoré sú súčas-
ťou súpravy na rýchlu opravu pneumatík.
❍Aktivujte ručnú brzdu. Odmontujte uzáver ventilu na
pneumatike, odstráňte pružnú nafukovaciu hadičku
A-obr. 4 a namontujte objímku B na ventil pneumatiky;
obr. 4L0E0077m
Tlaková nádobka obsahuje etylén. Obsahuje la-
tex: môže spôsobiť alergiu. Nebezpečné pri pre-
hltnutí. Dráždi oči. Môže vyvolať reakciu pri
vdýchnutí a kontakte. Vyhnite sa kontaktu s očami, po-
kožkou a odevom. v prípade kontaktu opláchnite veľ-
kým množstvom vody. v prípade požitia nevyvolajte vra-
canie, vypláchnite si ústa a vypite veľa vody, okamžite
navštívte lekára. Uchovávajte mimo dosahu detí.
Výrobok nesmú používať osoby s astmou. Nevdychuj-
te výpary počas opravy a nafukovania. Ak sa vyskytne
alergia ihneď navštívte lekára. Uchovávajte plniacu
fľašu na príslušnom mieste, ďaleko od zdrojov tepla.
Lepiaca kvapalina má svoju dobu trvanlivosti.
Po uplynutí doby trvanlivosti nádobku s lepiacou
kvapalinou vymeňte. Nevyhadzujte fľašu s le-
piacou kvapalinou voľne do prostredia. Pri lik-
vidácii postupujte podľa vnútroštátnych a miestnych
predpisov.
195-232 Delta SK 1ed 20/03/14 13:30 Pagina 200

V NÚDZI201
4
❍presvedčte sa, že spínač kompresora C-obr. 5 je v polohe
0 (vypnutý), naštartujte motor, vsuňte zástrčku E-obr. 5a
do elektrickej zásuvky a aktivujte kompresor prepnutím
vypínača C-obr. 5 do polohy I (zapnutý);
❍ nafúknite pneumatiku na tlak predpísaný v odseku „Tlak
nahustenia“ v kapitole „6“. Na dosiahnutie presnejšieho
čítania sa odporúča preveriť hodnotu tlaku na tlakomeri
D-obr. 5 s vypnutým kompresorom;
❍ ak do 5 minút nedosiahnete tlak aspoň 1, 5 bar, odpojte
kompresor od ventilu a vytiahnite zo zásuvky, potom
posuňte vozidlo dopredu približne o 10 metrov, aby sa
lepiaca kvapalina rovnomerne rozložila v pneumatike
a zopakuj te hustenie;
obr. 5L0E0078mobr. 5aL0E0288m
❍ak sa ani v tomto prípade do 5 minút od zapnutia kom-
presora nedá dosiahnuť tlak aspoň 1, 8 bar, nepokračujte
v ceste, pretože pneumatika je príliš poškodená a súpr\
a-
va na rýchlu opravu nie je schopná zaistiť potrebnú opra-
vu, obráťte sa na Autorizovaný servis Lancia;
❍ ak bola pneumatika nafúknutá na predpísaný tlaku v od-
seku „Tlak nahustenia“ v kapitole „6“, vyrazte na cestu;
Nálepku nalepte na dobre viditeľné miesto pre
vodiča, nálepka signalizuje, že pneumatika bo-
la ošetrená súpravou na rýchlu opravu pneu-
matík. Jazdite opatrne najmä v zákrutách. Neprekra-
čujte rýchlosť 80 km/h. Nezrýchľujte a nebrzdite
prudko.
195-232 Delta SK 1ed 20/03/14 13:30 Pagina 201

202V NÚDZI
❍po približne 10 minútach jazdy zastavte a znovu skon-
trolujte tlak pneumatiky; nezabudnite zatiahnuť ručnú
brzdu;
Ak sa tlak znížil na menej ako 1,8 bar, nepokra-
čujte v jazde: súprava na rýchlu opravu Fix &
Go automatic nedokáže zaistiť potrebnú tesnosť,
pretože pneumatika je príliš poškodená. Obráťte sa \
na
Autorizovaný servis Lancia.
❍ ak ste naopak namerali hodnotu tlaku aspoň 1,8 bar, do-
fúkajte pneumatiku na správny tlak (so zapnutým moto-
rom a zatiahnutou ručnou brzdou) a pokračujte v ceste;
❍ jazdite veľmi opatrne a čo najskôr vyhľadajte najbližš\
í
Autorizovaný servis Lancia.
Oznámte, že pneumatika bola opravená súpra-
vou na rýchlu opravu. Informačný materiál odo-
vzdajte osobe, ktorá bude pracovať s pneumati-
kou, ošetrenou súpravou na opravu pneumatík.
KONTROLA A OBNOVENIE TLAKU
Kompresor sa môže použiť aj na samotné obnovenie tlaku.
Odpojte prípojku e napojte ju priamo na ventil pneumatiky
obr. 6; týmto spôsobom nebude tlaková nádobka napojená na
kompresor a nebude vstreknutá lepiaca kvapalina.
obr. 6L0E0287m
195-232 Delta SK 1ed 20/03/14 13:30 Pagina 202

V NÚDZI203
4
POSTUP PRI VÝMENE TLAKOVEJ NÁDOBKY
Pri výmene tlakovej nádobky postupujte nasledovne:
❍odpojte zástrčku A-obr. 7;
❍ točte proti smeru hodinových ručičiek tlakovú nádobku,\
ktorú treba vymeniť a nadvihnite ju;
❍ vložte novú tlakovú nádobku e pootočte ju v smere hodi-
nových ručičiek;
❍ napojte na tlakovú nádobku zástrčku a A vložte priesvit-
nú hadičku B do príslušného priestoru.
obr. 7L0E0289m
VÝMENA KOLESA
VŠEOBECNÉ POKYNY
Vozidlo môže byť vybavené (pre verzie/trhy, kde je k dispo-
zícii) rezervným kolesom.
Úkon výmeny kolesa a správne použitie zdviháka a kolesa
vyžadujú dodržanie niekoľkých opatrení, ktoré budú\
nasle-
dovne vymenované.
Rezervné koleso vo výbave (pre verzie/trhy, kde
je k dispozícii) je špecifické pre vozidlo; ne-
montujte ho na vozidlá iných modelov, ani ne-
používajte pomocné kolesá iných modelov na danom
vozidle. Rezervné koleso sa smie použiť iba v prípade
nutnosti. Jeho výkon musí byť znížený na nevyhnut-
né minimum a nesmie sa prekročiť rýchlosť 80 km/h.
Na rezervnom kolese je nálepka oranžovej farby, na kto-
rej sú zhrnuté základné upozornenia o výkone rezerv-
ného kolesa a relatívne limity použitia.
195-232 Delta SK 1ed 20/03/14 13:30 Pagina 203

Nálepka sa nesmie odstrániť ani zakryť. Na re-
zervné koleso sa v žiadnom prípade nesmie mon-
tovať kryt kolesa. Na nálepke sú nasledujúce
pokyny v štyroch jazykoch: POZOR! LEN PRE DO-
ČASNÉ POUŽITIE! 80 KM/H MAX! VYME\bTE
ZA ŠTANDARDNÉ PREVÁDZKOVÉ KOLESO IH-
NEĎ AKO TO BUDE MOŽNÉ. TOTO OZNAČENIE
NEZAKRÝVAJTE.
Prípadná zámena použitých kolies (liatinové disky na-\
miesto hliníkových) znamená, že sa musí vymeniť celá\
výbava upevňovacích skrutiek za iné, vhodnej veľkosti.
Odstavené vozidlo označte podľa platných na-
riadení: výstražné svetlá, odrazový trojuholník,
atď. Je vhodné, aby osoby z vozidla vystúpili, pre-
dovšetkým, keď je vozidlo veľmi naložené, a počkali\
mi-
mo ohrozenia premávkou, kým nebude vozidlo opra-
vené. v prípade nerovných ciest alebo ciest dole svahom,
umiestnite pod kolesá tehly, alebo iný materiál, ktorý
je vhodný na zablokovanie vozidla.
204V NÚDZI
Zdvihák slúži iba na výmenu kolies na vozidle,
ktoré sú vo výbave alebo na vozidlách toho isté-
ho modelu. Je absolútne zakázané iné použite,
ako napríklad dvíhanie vozidiel iných modelov. v žiad-
nom prípade ho nepoužívajte na opravy pod vozidlom.
Nesprávne umiestnenie zdviháka môže spôsobiť spad-
nutie zdvihnutého vozidla. Nepoužívajte zdvihák pre väč\
-
šie hmotnosti, ako sú tie určené na štítku. Na rezervn\
om
kolese nemôžu byť namontované snehové reťaze, pre-
to ak sa prederaví predná pneumatika (ťažné koleso)
a potrebujete používať reťaze, musí sa použiť normá\
l-
ne koleso zo zadnej nápravy a namontovať rezervné na-
miesto tohto. v tomto prípade, ak máte dve normálne
predné ťažné kolesá, môžu sa na tieto namontovať\
sne-
hové reťaze vyriešiac tak krízovú situáciu.
Chybné nasadenie krytov na koleso môže spôso-
biť čiastočné odpojenie počas jazdy vozidla.
v žiadnom prípade neupravujte nafukovací ven-
til pneumatiky. Nestrkajte žiadne náradie medzi koleso
a pneumatiku. Pravidelne kontrolujte tlak pneumatiky
a rezervného kolesa, pričom dodržiavajte hodnoty uve-
dené v kapitole „6“.
195-232 Delta SK 1ed 20/03/14 13:30 Pagina 204

V NÚDZI205
4
Vlastnosti riadenia vozidla s namontovaným re-
zervným kolesom sú zmenené. Vyhýbajte sa prud-
kému pridávaniu a brzdeniu, ostrým zabáčaniam
a rýchlej jazde v zákrutách. Celková životnosť rezerv-\
ného kolesa je približne 3 000 km, po tejto vzdialenosti
musíte dať pneumatiku vymeniť za inú toho istého ty-
pu. v žiadnom prípade neinštalujte klasickú pneumati-
ku na ráfik určený na použitie ako náhradné koleso.
Dajte opraviť a namontovať vymenené koleso čo naj-
skôr. Súčasné použitie dvoch alebo viacerých náhrad-
ných kolies nie je povolené. Nemastite závity skrutiek
pred ich namontovaním: mohli by sa samovoľne od-
skrutkovať.
Taška s náradím (verzie s HI-FI Bose)
U verzií vybavených HI-FI Bose je v batožinovom priestore
umiestená taška s náradím.
Taška obsahuje:
❍ skrutkovač;
❍ ťažný hák;
❍ kľúč skrutiek na kolese;
❍ doťahovací kľúč skrutiek na kolese;
❍ centrovanie liatinových kolies;
❍ zdvihák. ODSTRÁNENIE SUBWOOFERA
(verzie s HI-FI Bose)
(pre verzie/trhy, kde je k dispozícii)
UPOZORNENIE Nasledujúca procedúra je platná iba pre vo-
zidlá vybavené zariadením audio HI-FI Bose so Subwoofe-
rom (pre verzie/trhy, kde je k dispozícii).
SUBWOOFER A NÁHRADNÉ KOLESO
Pri odstránení Subwoofera postupujte nasledovne:
❍
otvorte batožinový priestor, potiahnite jazýček A-obr. 10
a nadvihnite koberček smerom hore;
❍ odmontujte blokovacie zariadenie A-obr. 8, nadvihnite
Subwoofer a následne odstráňte spojovací kábel B z C;
❍ položte Subwoofer na bok kufra, odstráňte nádobu a vy-
berte rezervné koleso;
❍ vymeňte koleso podľa opisu v tejto kapitole.
obr. 8L0E0176m
195-232 Delta SK 1ed 20/03/14 13:30 Pagina 205

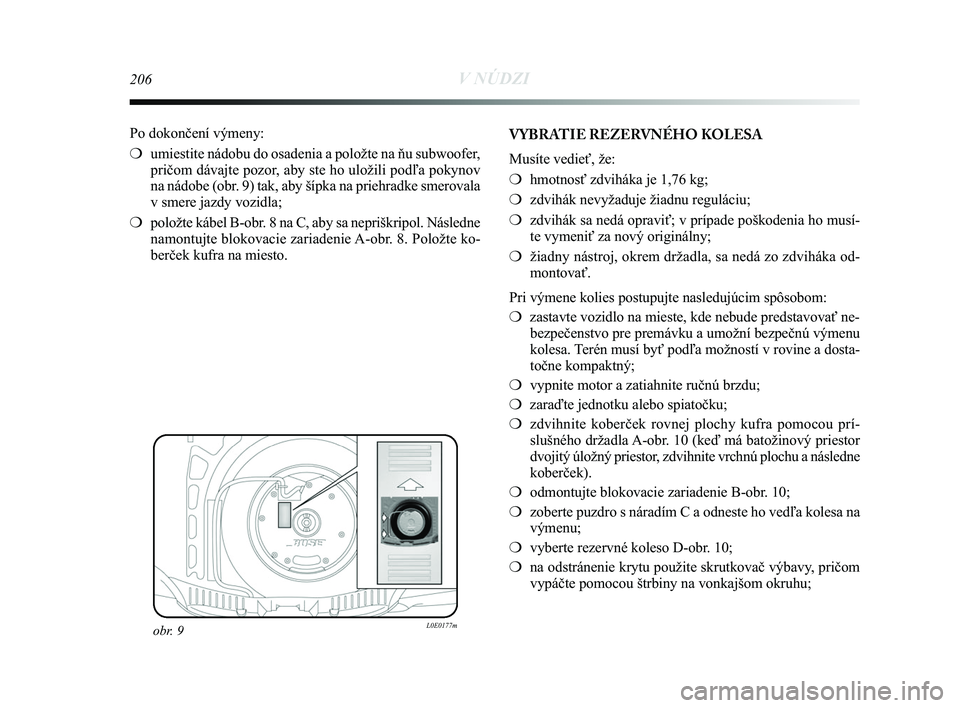

206V NÚDZI
Po dokončení výmeny:
❍umiestite nádobu do osadenia a položte na ňu subwoofer,
pričom dávajte pozor, aby ste ho uložili podľa pokynov
na nádobe (obr. 9) tak, aby šípka na priehradke smerovala
v smere jazdy vozidla;
❍ položte kábel B-obr. 8 na C, aby sa nepriškripol. Následne
namontujte blokovacie zariadenie A-obr. 8. Položte ko-
berček kufra na miesto.
obr. 9L0E0177m
VYBRATIE REZERVNÉHO KOLESA
Musíte vedieť, že:
❍hmotnosť zdviháka je 1,76 kg;
❍ zdvihák nevyžaduje žiadnu reguláciu;
❍ zdvihák sa nedá opraviť; v prípade poškodenia ho musí-\
te vymeniť za nový originálny;
❍ žiadny nástroj, okrem držadla, sa nedá zo zdviháka od-
montovať.
Pri výmene kolies postupujte nasledujúcim spôsobom:
❍ zastavte vozidlo na mieste, kde nebude predstavovať ne-
bezpečenstvo pre premávku a umožní bezpečnú výmenu
kolesa. Terén musí byť podľa možností v rovine a dosta-
točne kompaktný;
❍ vypnite motor a zatiahnite ručnú brzdu;
❍ zaraďte jednotku alebo spiatočku;
❍ zdvihnite koberček rovnej plochy kufra pomocou prí-
slušného držadla A-obr. 10 (keď má batožinový priestor
dvojitý úložný priestor, zdvihnite vrchnú plochu a následne
koberček).
❍ odmontujte blokovacie zariadenie B-obr. 10;
❍ zoberte puzdro s náradím C a odneste ho vedľa kolesa na
výmenu;
❍ vyberte rezervné koleso D-obr. 10;
❍ na odstránenie krytu použite skrutkovač výbavy, pričom
vypáčte pomocou štrbiny na vonkajšom okruhu;
195-232 Delta SK 1ed 20/03/14 13:30 Pagina 206
