2015 CITROEN DS5 HYBRID Kezelési útmutató (in Hungarian)

255
DS5_hu_Chap09_verifications_ed01-2015

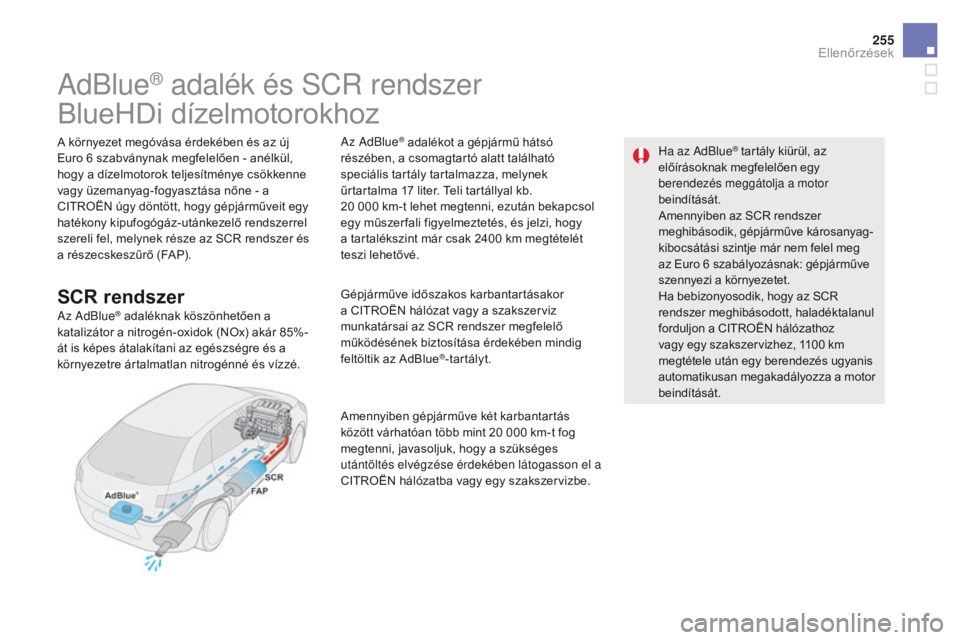

AdBlue® adalék és SCR rendszer
BlueHDi dízelmotorokhoz
A környezet megóvása érdekében és az új
Euro 6 szabványnak megfelelően - anélkül,
hogy a dízelmotorok teljesítménye csökkenne
vagy üzemanyag-fogyasztása nőne - a
CITROËN úgy döntött, hogy gépjárműveit egy
hatékony kipufogógáz-utánkezelő rendszerrel
szereli fel, melynek része az SCR rendszer és
a részecskeszűrő (FAP).
SCR rendszer
Az AdBlue® adaléknak köszönhetően a
katalizátor a nitrogén-oxidok (NOx) akár 85%-
át is képes átalakítani az egészségre és a
környezetre ártalmatlan nitrogénné és vízzé. Az AdBlue
® adalékot a gépjármű hátsó
részében, a csomagtartó alatt található
speciális tartály tartalmazza, melynek
űrtartalma 17 liter. Teli tartállyal kb.
20

000

km-t lehet megtenni, ezután bekapcsol
egy műszer fali figyelmeztetés, és jelzi, hogy
a tartalékszint már csak 2400 km megtételét
teszi lehetővé.
Gépjárműve időszakos karbantartásakor
a CITROËN hálózat vagy a szakszerviz
munkatársai az SCR rendszer megfelelő
működésének biztosítása érdekében mindig
feltöltik az AdBlue
®-tartályt.
Amennyiben gépjárműve két karbantartás
között várhatóan több mint 20 000 km-t fog
megtenni, javasoljuk, hogy a szükséges
utántöltés elvégzése érdekében látogasson el a
CITROËN hálózatba vagy egy szakszervizbe. Ha az AdBlue
® tartály kiürül, az
előírásoknak megfelelően egy
berendezés meggátolja a motor
beindítását.
Amennyiben az SCR rendszer
meghibásodik, gépjárműve károsanyag-
kibocsátási szintje már nem felel meg
az Euro 6 szabályozásnak: gépjárműve
szennyezi a környezetet.
Ha bebizonyosodik, hogy az SCR
rendszer meghibásodott, haladéktalanul
forduljon a CITROËN hálózathoz
vagy egy szakszervizhez, 1100 km
megtétele után egy berendezés ugyanis
automatikusan megakadályozza a motor
beindítását.
Ellenőrzések

DS5_hu_Chap09_verifications_ed01-2015

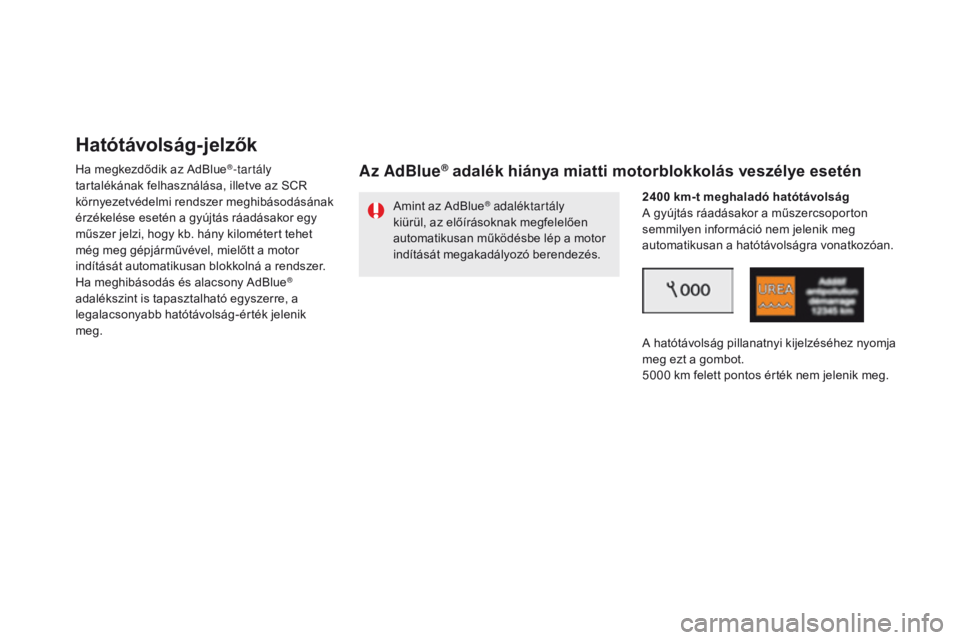

Hatótávolság-jelzők
Ha megkezdődik az AdBlue®-tartály
tartalékának felhasználása, illetve az SCR
környezetvédelmi rendszer meghibásodásának
érzékelése esetén a gyújtás ráadásakor egy
műszer jelzi, hogy kb. hány kilométert tehet
még meg gépjárművével, mielőtt a motor
indítását automatikusan blokkolná a rendszer.
Ha meghibásodás és alacsony AdBlue
®
adalékszint is tapasztalható egyszerre, a
legalacsonyabb hatótávolság-érték jelenik
meg.
Az AdBlue® adalék hiánya miatti motorblokkolás veszélye esetén
Amint az AdBlue® adaléktartály
kiürül, az előírásoknak megfelelően
automatikusan működésbe lép a motor
indítását megakadályozó berendezés. 2400 km-t meghaladó hatótávolság
A gyújtás ráadásakor a műszercsoporton
semmilyen információ nem jelenik meg
automatikusan a hatótávolságra vonatkozóan.
A hatótávolság pillanatnyi kijelzéséhez nyomja
meg ezt a gombot.
5000 km felett pontos érték nem jelenik meg.

257
DS5_hu_Chap09_verifications_ed01-2015
A gyújtás ráadásakor hangjelzés és egy
üzenet kíséretében kigyullad az UREA
visszajelző lámpa. Az üzenet (pl.: „Töltse fel
a környezetvédelmi adalékot: indítás letiltva
ekkor: 1500 km”) a még megtehető távolságot
jelzi kilométerben vagy mér földben.
Menet közben az üzenet 300 km-enként
megjelenik, amíg az adaléktartályt fel nem tölti.
Az AdBlue
® adalék utántöltése érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
A feltöltést saját kezűleg is elvégezheti.
Ehhez olvassa el „ Az AdBlue
® adalék
feltöltése” c. részt. 600 és 2400 km közötti hatótávolság
A gyújtás ráadásakor hangjelzés és egy üzenet
kíséretében kigyullad a SERVICE visszajelző
lámpa, és villogni kezd az UREA visszajelzés.
Az üzenet (pl.: „Töltse fel a környezetvédelmi
adalékot: indítás letiltva ekkor: 600 km”) a még
megtehető távolságot jelzi kilométerben vagy
mérföldben.
Menet közben az üzenet 30 mp-enként
megjelenik, amíg az adaléktartályt fel nem tölti.
Az AdBlue
® adalék utántöltése érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
A feltöltést saját kezűleg is elvégezheti.
Ehhez olvassa el „ Az AdBlue
® adalék
feltöltése” c. részt.
Ellenkező esetben előfordulhat, hogy a motort
nem lehet újraindítani. 0 és 600 km közötti hatótávolság
A gyújtás ráadásakor hangjelzés és a „Töltse
fel a környezetvédelmi adalékot: indítás letiltva”
üzenet kíséretében kigyullad a SERVICE
visszajelző lámpa, és villogni kezd az UREA
visszajelzés.
Az AdBlue
® adaléktartály kiürült: az
előírásoknak megfelelően az indításgátló
berendezés letiltotta a motor indítását.
AdBlue® adalék hiányából adódó üzemképtelenség
A motor újraindításához lépjen
kapcsolatba a CITROËN hálózattal
vagy egy szakszervizzel a szükséges
feltöltés elvégzése érdekében. Ha
a feltöltést saját kezűleg végzi el,
fontos, hogy legalább 3,8 liter AdBlue
®
adalékot töltsön a tartályba.
Lásd „ Az AdBlue
® adalék feltöltése”
c. részt.
Ellenőrzések

DS5_hu_Chap09_verifications_ed01-2015
Ha átmeneti meghibásodásról van
szó, a figyelmeztetés a következő
út során eltűnik, miután megtörtént
a SCR környezetvédelmi rendszer
öndiagnosztikai ellenőrzése.
Ha bebizonyosodik, hogy az
SCR környezetvédelmi rendszer
meghibásodott, 1100 km megtételét
követően a motor indításgátló
berendezése automatikusan
működésbe lép. Amint lehet,
ellenőriztesse a rendszert a CITROËN
hálózatban vagy egy szakszervizben.
Hangjelzés és a „Környezetvédelmi hiba”
üzenet kíséretében - kigyulladnak az UREA,
a SERVICE és a motor-öndiagnosztikai
visszajelző lámpák.
A figyelmeztetés először menet közben, a hiba
első észlelésekor lép életbe, majd a további
utak alkalmával minden gyújtásráadáskor
megismétlődik, amíg a hiba oka meg nem
szűnik. Meghibásodás érzékelése esetén
Amennyiben az SCR rendszer hibája
megerősítésre kerül (50 km-en át folyamatos
hibajelzés), hangjelzés és egy üzenet
kíséretében kigyullad a SERVICE és a
motor-öndiagnosztikai visszajelző lámpa, és
villogni kezd az UREA visszajelzés. Az üzenet
(pl.: „Környezetvédelmi hiba: indítás letiltva
ekkor: 300 km”) a még megtehető távolságot
jelzi kilométerben vagy mér földben.
Menet közben az üzenet 30 mp-enként
megjelenik, amíg csak fennáll az SCR
környezetvédelmi rendszer hibája.
A figyelmeztetés a gyújtás ráadásakor
ismételten életbe lép.
Haladéktalanul forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Ellenkező esetben nem fogja tudni beindítani a
gépjárművet. Az engedélyezett közlekedési szakaszban
(1100 km és 0 km között)
Az SCR környezetvédelmi rendszer meghibásodása esetén

259
DS5_hu_Chap09_verifications_ed01-2015
Minden gyújtásráadáskor - hangjelzés és a
„Környezetvédelmi hiba: indítás letiltva” üzenet
kíséretében - kigyullad a SERVICE és a motor-
öndiagnosztikai visszajelző lámpa, és villogni
kezd az UREA visszajelzés. Indítás letiltva
A motor újraindításához feltétlenül
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.Túllépte a megengedett távolságot:
az indításgátló berendezés letiltotta a
motor beindítását. Az AdBlue
® adalék megfagyása
Az AdBlue
® adalék kb. -11 °C-nál
alacsonyabb hőmérsékleten megfagy.
Az SCR rendszer rendelkezik az
AdBlue
®-tartály fűtését szolgáló
berendezéssel, ezért nagyon hideg
időben is használhatja a gépjárművet.
Ellenőrzések

DS5_hu_Chap09_verifications_ed01-2015

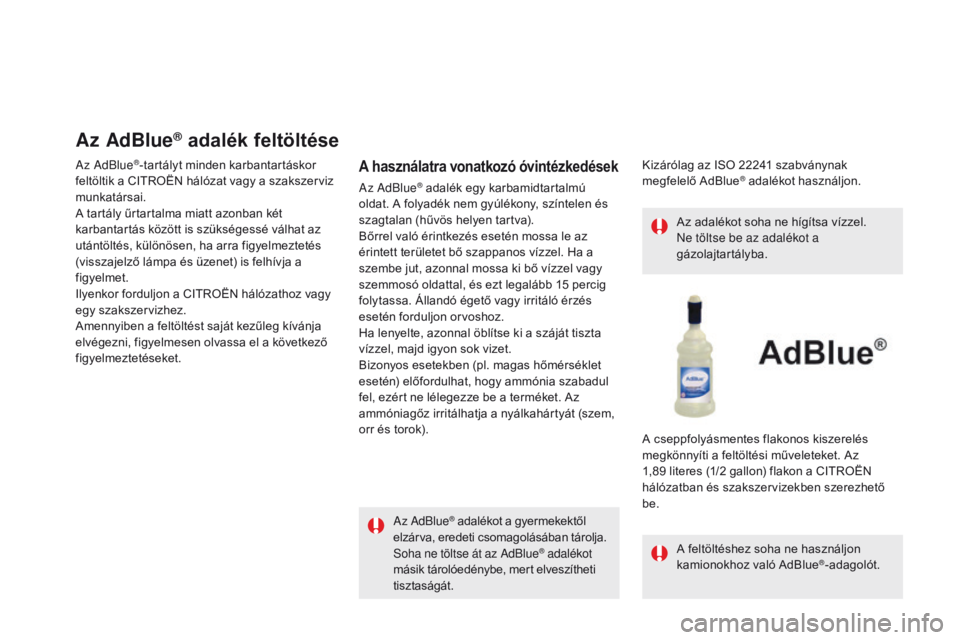

Az AdBlue® adalék feltöltése
Az AdBlue®-tartályt minden karbantartáskor
feltöltik a CITROËN hálózat vagy a szakszerviz
munkatársai.
A tartály űrtartalma miatt azonban két
karbantartás között is szükségessé válhat az
utántöltés, különösen, ha arra figyelmeztetés
(visszajelző lámpa és üzenet) is felhívja a
figyelmet.
Ilyenkor forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.
Amennyiben a feltöltést saját kezűleg kívánja
elvégezni, figyelmesen olvassa el a következő
figyelmeztetéseket.A használatra vonatkozó óvintézkedések
Az AdBlue® adalék egy karbamidtartalmú
oldat. A folyadék nem gyúlékony, színtelen és
szagtalan (hűvös helyen tartva).
Bőrrel való érintkezés esetén mossa le az
érintett területet bő szappanos vízzel. Ha a
szembe jut, azonnal mossa ki bő vízzel vagy
szemmosó oldattal, és ezt legalább 15 percig
folytassa. Állandó égető vagy irritáló érzés
esetén forduljon orvoshoz.
Ha lenyelte, azonnal öblítse ki a száját tiszta
vízzel, majd igyon sok vizet.
Bizonyos esetekben (pl. magas hőmérséklet
esetén) előfordulhat, hogy ammónia szabadul
fel, ezért ne lélegezze be a terméket. Az
ammóniagőz irritálhatja a nyálkahártyát (szem,
orr és torok).
Az AdBlue
® adalékot a gyermekektől
elzárva, eredeti csomagolásában tárolja.
Soha ne töltse át az AdBlue
® adalékot
másik tárolóedénybe, mert elveszítheti
tisztaságát. Kizárólag az ISO 22241 szabványnak
megfelelő AdBlue
® adalékot használjon.
Az adalékot soha ne hígítsa vízzel.
Ne töltse be az adalékot a
gázolajtartályba.
A feltöltéshez soha ne használjon
kamionokhoz való AdBlue
®-adagolót.
A cseppfolyásmentes flakonos kiszerelés
megkönnyíti a feltöltési műveleteket. Az
1,89 literes (1/2 gallon) flakon a CITROËN
hálózatban és szakszervizekben szerezhető
be.

261
DS5_hu_Chap09_verifications_ed01-2015
Ne tárolja az AdBlue®-flakonokat a
gépjárműben. Mielőtt a feltöltést megkezdené, ügyeljen arra,
hogy a gépjármű sík, vízszintes talajon álljon.
Téli időjárás esetén győződjön meg arról, hogy
a hőmérséklet magasabb -11 °C-nál. Ellenkező
esetben a befagyott AdBlue
® adalékot nem
lehet áttölteni a tartályba. Állítsa a gépjárművet
néhány órára melegebb helyiségbe, és ezt
követően végezze el a feltöltést.

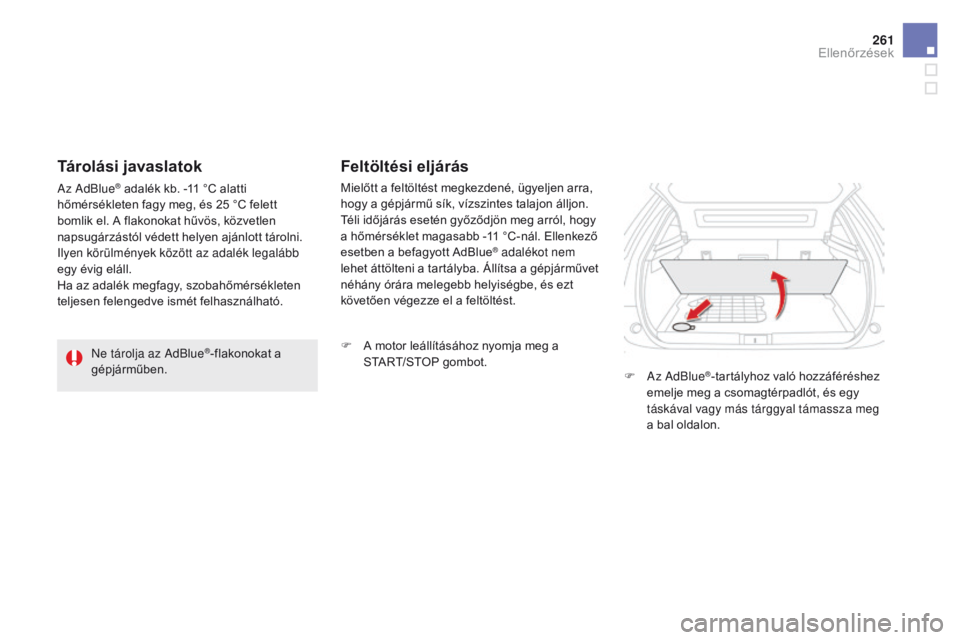

Feltöltési eljárás
F A motor leállításához nyomja meg a START/STOP gombot. F

A
z AdBlue
®-tartályhoz való hozzáféréshez
emelje meg a csomagtérpadlót, és egy
táskával vagy más tárggyal támassza meg
a bal oldalon.
tárolási javaslatok
Az AdBlue® adalék kb. -11 °C alatti
hőmérsékleten fagy meg, és 25 °C felett
bomlik el. A flakonokat hűvös, közvetlen
napsugárzástól védett helyen ajánlott tárolni.
Ilyen körülmények között az adalék legalább
egy évig eláll.
Ha az adalék megfagy, szobahőmérsékleten
teljesen felengedve ismét felhasználható.
Ellenőrzések

DS5_hu_Chap09_verifications_ed01-2015

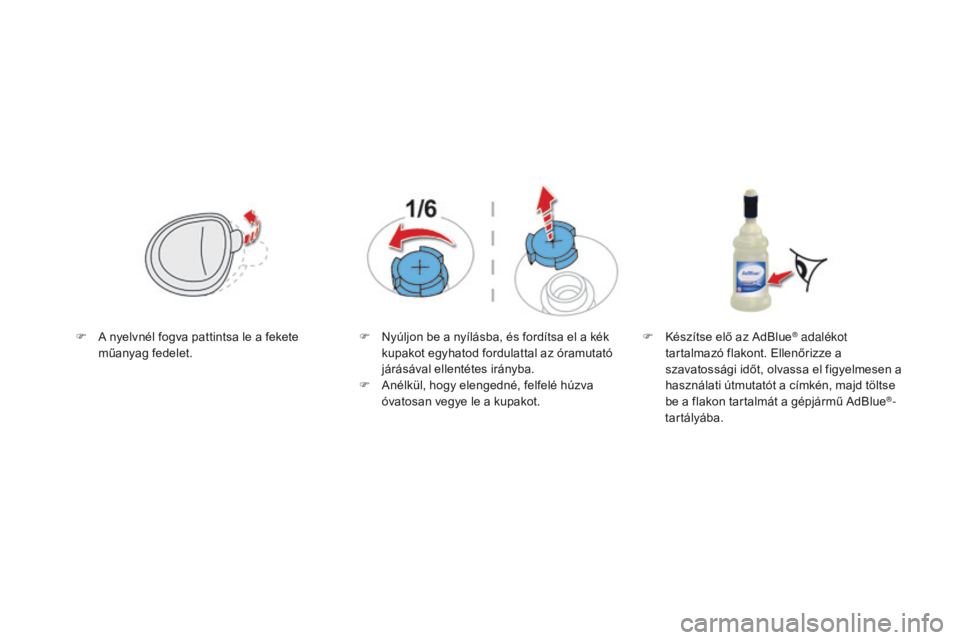

F A nyelvnél fogva pattintsa le a fekete műanyag fedelet. F
N yúljon be a nyílásba, és fordítsa el a kék
kupakot egyhatod fordulattal az óramutató
járásával ellentétes irányba.
F

A
nélkül, hogy elengedné, felfelé húzva
óvatosan vegye le a kupakot. F
K észítse elő az AdBlue® adalékot
tartalmazó flakont. Ellenőrizze a
szavatossági időt, olvassa el figyelmesen a
használati útmutatót a címkén, majd töltse
be a flakon tartalmát a gépjármű AdBlue
®-
tartályába.
