2015 CITROEN DS3 Betriebsanleitungen (in German)

247
DS3_de_Chap11_verifications_ed01-2014

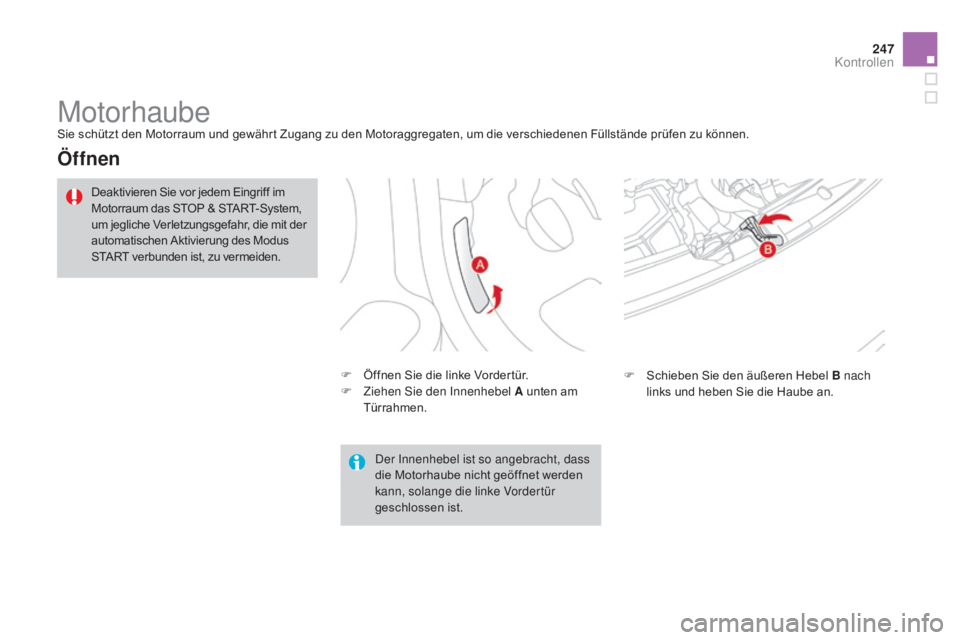

MotorhaubeSie schützt den Motorraum und gewährt Zugang zu den Motoraggregaten, um die verschiedenen Füllstände prüfen zu können.
Öffnen
F Öffnen Sie die linke Vordertür.
F Z iehen Sie den Innenhebel a unten am
Türrahmen. F
S chieben Sie den äußeren Hebel B nach
links und heben Sie die Haube an.
Deaktivieren Sie vor jedem Eingriff im
Motorraum das STOP & START-System,
um jegliche Verletzungsgefahr, die mit der
automatischen Aktivierung des Modus
START verbunden ist, zu vermeiden.
Der Innenhebel ist so angebracht, dass
die Motorhaube nicht geöffnet werden
kann, solange die linke Vordertür
geschlossen ist.
Kontrollen

DS3_de_Chap11_verifications_ed01-2014
Schließen
F Haken Sie die Haubenstütze aus der Raste aus.F Klemmen Sie die Haubenstütze in die Halterung.F Senken Sie die Motorhaube ab und lassen Sie sie zum Schluss zufallen.
F

Z
iehen Sie an der Motorhaube, um sich zu
vergewissern, dass sie richtig eingerastet ist.
F

L

ösen Sie die Haubenstütze C aus der
Halterung, halten Sie sie hierbei an der
Schaumstoffschutzhülle.
F

F

ixieren Sie die Haubenstütze in der Raste,
um die Motorhaube offen zu halten. Bei warmem Motor, die Außenbetätigung
und den Motorhauben-Aufsteller
vorsichtig anfassen.
Um eine Beschädigung der elektrischen
Bauteile zu vermeiden, ist eine
Motor wäsche mit Hochdruckreiniger
ausdrücklich untersagt.

249
DS3_de_Chap11_verifications_ed01-2014

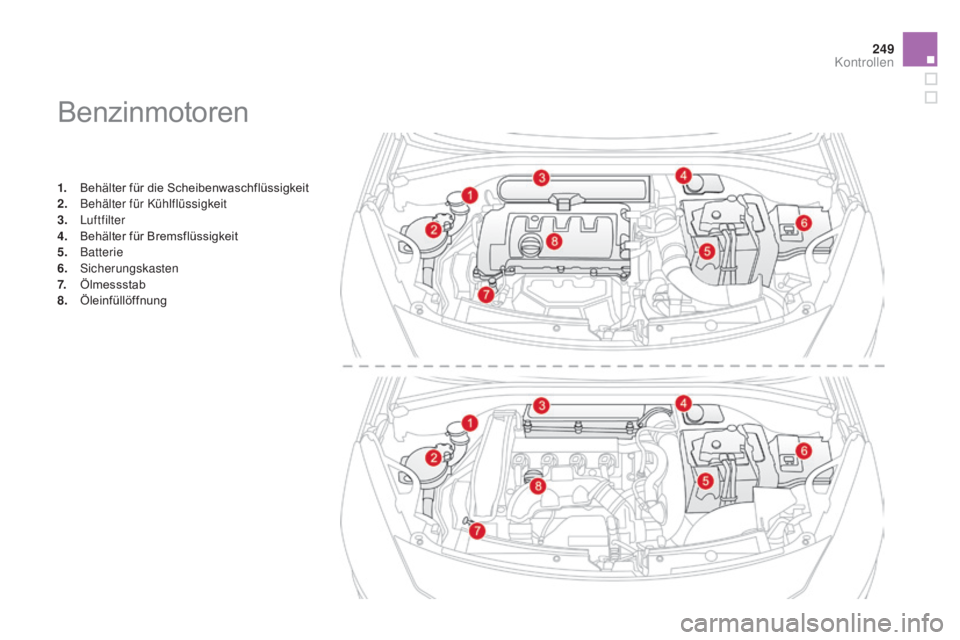

Benzinmotoren
1. Behälter für die Scheibenwaschflüssigkeit
2. Behälter für Kühlflüssigkeit
3.


Luftfilter
4.
B

ehälter für Bremsflüssigkeit
5.


Batterie
6.


Sicherungskasten
7.
Ö

lmessstab
8.
Ö

leinfüllöffnung
Kontrollen

DS3_de_Chap11_verifications_ed01-2014

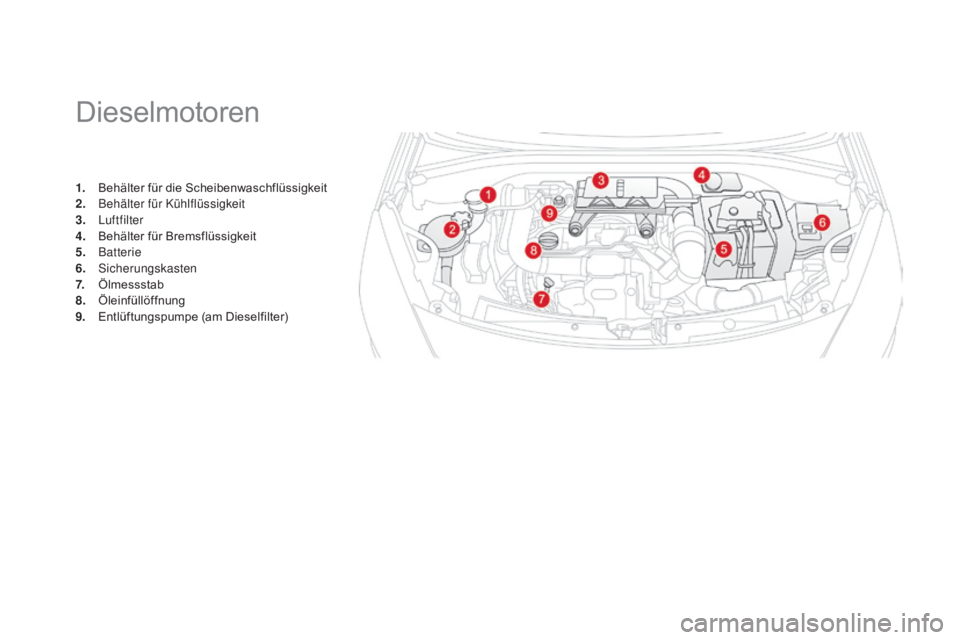

Dieselmotoren
1. Behälter für die Scheibenwaschflüssigkeit
2. Behälter für Kühlflüssigkeit
3.


Luftfilter
4.
B

ehälter für Bremsflüssigkeit
5.


Batterie
6.


Sicherungskasten
7.
Ö

lmessstab
8.
Ö

leinfüllöffnung
9.
E

ntlüftungspumpe (am Dieselfilter)

251
DS3_de_Chap11_verifications_ed01-2014

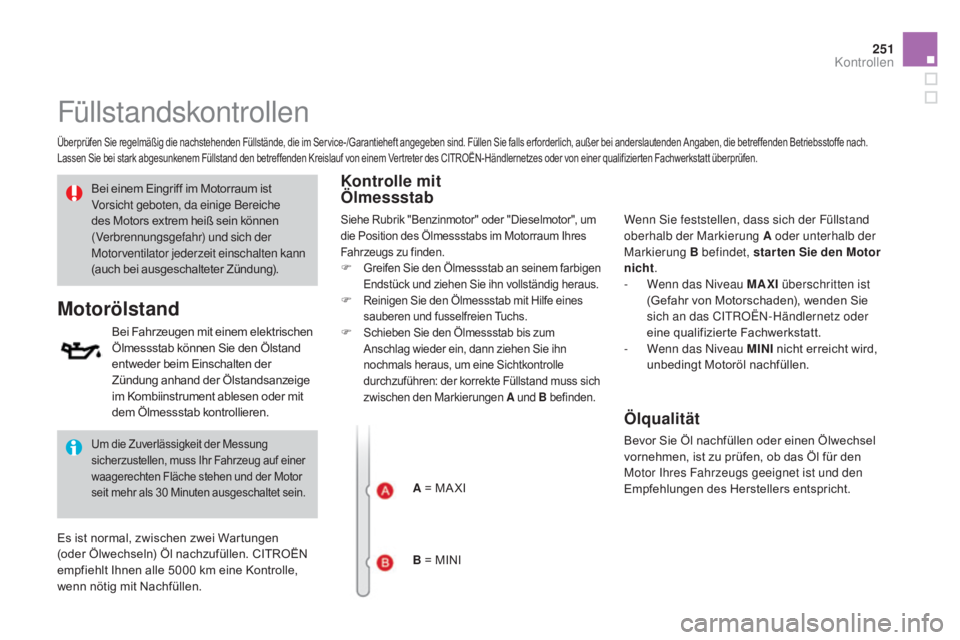

Füllstandskontrollen
Überprüfen Sie regelmäßig die nachstehenden Füllstände, die im Service-/Garantieheft angegeben sind. Füllen Sie falls er forderlich, außer bei anderslautenden Angaben, die betreffenden Betriebsstoffe nach.
Lassen Sie bei stark abgesunkenem Füllstand den betreffenden Kreislauf von einem Vertreter des CITROËN-Händlernetzes oder von einer qualifizierten Fachwerkstatt überprüfen.
motorölstand
Es ist normal, zwischen zwei Wartungen
(oder Ölwechseln) Öl nachzufüllen. CITROËN
empfiehlt Ihnen alle 5000 km eine Kontrolle,
wenn nötig mit Nachfüllen.Bei Fahrzeugen mit einem elektrischen
Ölmessstab können Sie den Ölstand
entweder beim Einschalten der
Zündung anhand der Ölstandsanzeige
im Kombiinstrument ablesen oder mit
dem Ölmessstab kontrollieren.
Um die Zuverlässigkeit der Messung
sicherzustellen, muss Ihr Fahrzeug auf einer
waagerechten Fläche stehen und der Motor
seit mehr als 30 Minuten ausgeschaltet sein.
Bei einem Eingriff im Motorraum ist
Vorsicht geboten, da einige Bereiche
des Motors extrem heiß sein können
(Verbrennungsgefahr) und sich der
Motorventilator jederzeit einschalten kann
(auch bei ausgeschalteter Zündung).Kontrolle mit
Ölmessstab
a = MA XI
B = MINI Wenn Sie feststellen, dass sich der Füllstand
oberhalb der Markierung
a oder unterhalb der
Markierung B befindet, star ten Sie den m
o
tor
nicht .
-
W
enn das Niveau ma
XI
ü
berschritten ist
(Gefahr von Motorschaden), wenden Sie
sich an das CITROËN-Händlernetz oder
eine qualifizierte Fachwerkstatt.
-
W
enn das Niveau m INI
nicht erreicht wird,
unbedingt Motoröl nachfüllen.
Siehe Rubrik "Benzinmotor" oder "Dieselmotor", um
die Position des Ölmessstabs im Motorraum Ihres
Fahrzeugs zu finden.
F Greifen Sie den Ölmessstab an seinem farbigen Endstück und ziehen Sie ihn vollständig heraus.
F Reinigen Sie den Ölmessstab mit Hilfe eines sauberen und fusselfreien Tuchs.
F Schieben Sie den Ölmessstab bis zum Anschlag wieder ein, dann ziehen Sie ihn
nochmals heraus, um eine Sichtkontrolle
durchzuführen: der korrekte Füllstand muss sich
zwischen den Markierungen
a u

nd B befinden.
Ölqualität
Bevor Sie Öl nachfüllen oder einen Ölwechsel
vornehmen, ist zu prüfen, ob das Öl für den
Motor Ihres Fahrzeugs geeignet ist und den
Empfehlungen des Herstellers entspricht.
Kontrollen

DS3_de_Chap11_verifications_ed01-2014
Bremsflüssigkeitsstand
Wechsel der Bremsflüssigkeit
Lesen Sie im Service-/Garantieheft nach,
in welchen Abständen die Bremsflüssigkeit
gewechselt werden muss.
Qualität der Bremsflüssigkeit
Die Bremsflüssigkeit muss den Empfehlungen
des Herstellers entsprechen.Die Bremsflüssigkeit muss in der
Nähe der Markierung "MA XI" stehen.
Lassen Sie andernfalls prüfen, ob die
Bremsbeläge abgenutzt sind.
Nach dem Nachfüllen von Öl kann der Ölstand
auf der Ölstandsanzeige im Kombiinstrument
30 Minuten nach dem Nachfüllen zuverlässig
abgelesen werden.

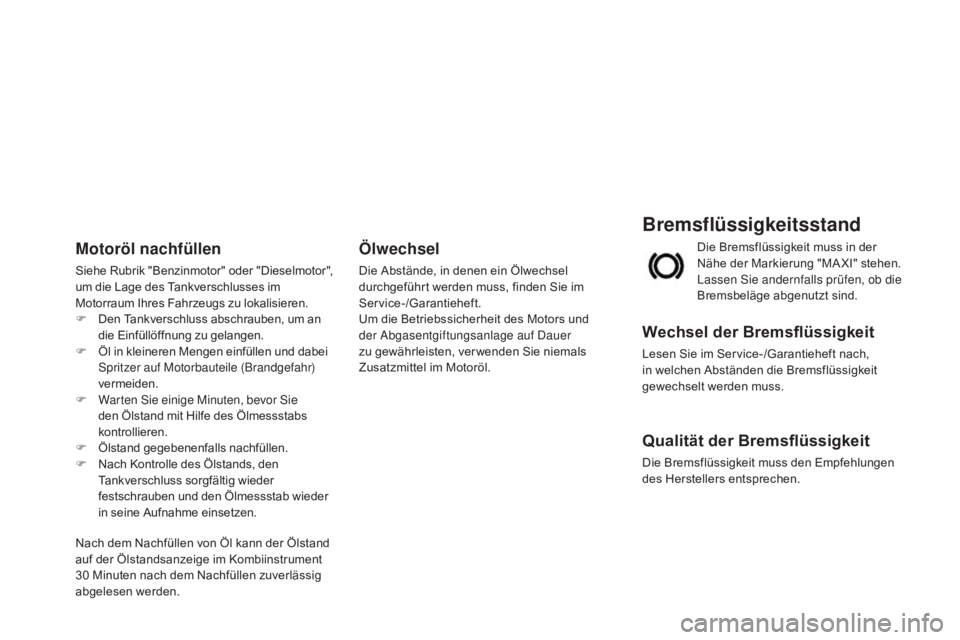

motoröl nachfüllen
Siehe Rubrik "Benzinmotor" oder "Dieselmotor",
um die Lage des Tankverschlusses im
Motorraum Ihres Fahrzeugs zu lokalisieren.
F
D
en Tankverschluss abschrauben, um an
die Einfüllöffnung zu gelangen.
F

Ö
l in kleineren Mengen einfüllen und dabei
Spritzer auf Motorbauteile (Brandgefahr)
vermeiden.
F

W
arten Sie einige Minuten, bevor Sie
den Ölstand mit Hilfe des Ölmessstabs
kontrollieren.
F

Ö
lstand gegebenenfalls nachfüllen.
F

N
ach Kontrolle des Ölstands, den
Tankverschluss sorgfältig wieder
festschrauben und den Ölmessstab wieder
in seine Aufnahme einsetzen.
Ölwechsel
Die Abstände, in denen ein Ölwechsel
durchgeführt werden muss, finden Sie im
Service-/Garantieheft.
Um die Betriebssicherheit des Motors und
der Abgasentgiftungsanlage auf Dauer
zu gewährleisten, ver wenden Sie niemals
Zusatzmittel im Motoröl.

253
DS3_de_Chap11_verifications_ed01-2014

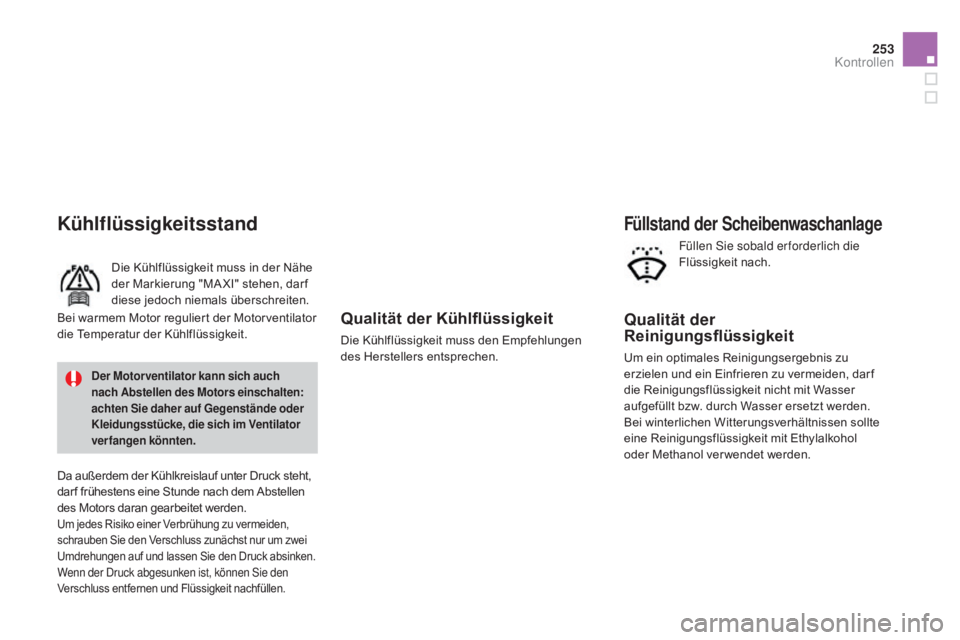

Qualität der Kühlflüssigkeit
Die Kühlflüssigkeit muss den Empfehlungen
des Herstellers entsprechen.
Kühlflüssigkeitsstand
Die Kühlflüssigkeit muss in der Nähe
der Markierung "MA XI" stehen, dar f
diese jedoch niemals überschreiten.
Da außerdem der Kühlkreislauf unter Druck steht,
dar f frühestens eine Stunde nach dem Abstellen
des Motors daran gearbeitet werden.
Um jedes Risiko einer Verbrühung zu vermeiden,
schrauben Sie den Verschluss zunächst nur um zwei
Umdrehungen auf und lassen Sie den Druck absinken.
Wenn der Druck abgesunken ist, können Sie den
Verschluss entfernen und Flüssigkeit nachfüllen.
Bei warmem Motor reguliert der Motorventilator
die Temperatur der Kühlflüssigkeit.
Der motorventilator kann sich auch
nach ab stellen des mo tors einschalten:
achten Sie daher auf Gegenstände oder
Kleidungsstücke, die sich im Ventilator
verfangen könnten.
Füllstand der Scheibenwaschanlage
Qualität der
Reinigungsflüssigkeit
Um ein optimales Reinigungsergebnis zu
erzielen und ein Einfrieren zu vermeiden, dar f
die Reinigungsflüssigkeit nicht mit Wasser
aufgefüllt bzw. durch Wasser ersetzt werden.
Bei winterlichen Witterungsverhältnissen sollte
eine Reinigungsflüssigkeit mit Ethylalkohol
oder Methanol ver wendet werden. Füllen Sie sobald er forderlich die
Flüssigkeit nach.
Kontrollen

DS3_de_Chap11_verifications_ed01-2014

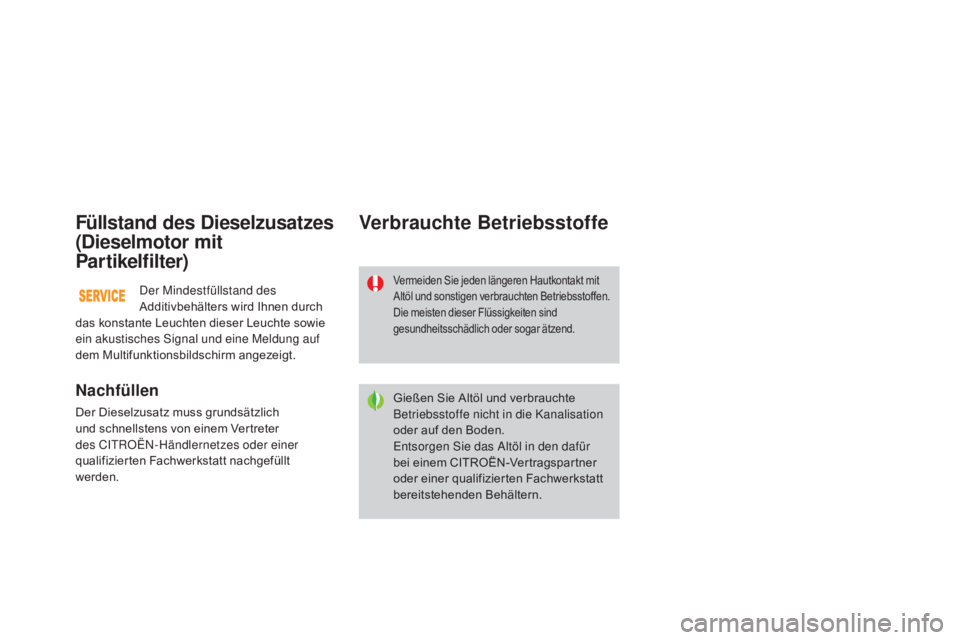

Füllstand des Dieselzusatzes
(Dieselmotor mit
p
ar tikelfilter)
Nachfüllen
Der Dieselzusatz muss grundsätzlich
und schnellstens von einem Vertreter
des CITROËN-Händlernetzes oder einer
qualifizierten Fachwerkstatt nachgefüllt
werden.
Verbrauchte Betriebsstoffe
Vermeiden Sie jeden längeren Hautkontakt mit
Altöl und sonstigen verbrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchte
Betriebsstoffe nicht in die Kanalisation
oder auf den Boden.
Entsorgen Sie das Altöl in den dafür
bei einem CITROËN-Vertragspartner
oder einer qualifizierten Fachwerkstatt
bereitstehenden Behältern.
Der Mindestfüllstand des
Additivbehälters wird Ihnen durch
das konstante Leuchten dieser Leuchte sowie
ein akustisches Signal und eine Meldung auf
dem Multifunktionsbildschirm angezeigt.
