2015 CITROEN DS3 Betriebsanleitungen (in German)

223
DS3_de_Chap10_info-pratiques_ed01-2014

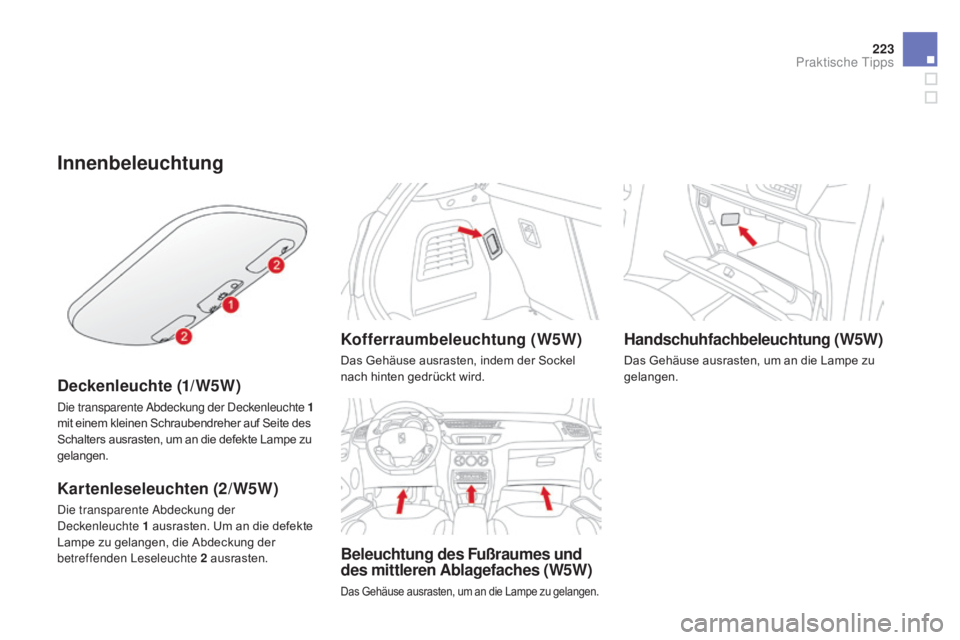

Innenbeleuchtung
Deckenleuchte (1/w5w)
Die transparente Abdeckung der Deckenleuchte 1
mit einem kleinen Schraubendreher auf Seite des
Schalters ausrasten, um an die defekte Lampe zu
gelangen.
Kartenleseleuchten (2/w5w)
Die transparente Abdeckung der
Deckenleuchte 1 ausrasten. Um an die defekte
Lampe zu gelangen, die Abdeckung der
betreffenden Leseleuchte 2 ausrasten.
Kofferraumbeleuchtung (w5w)
Das Gehäuse ausrasten, indem der Sockel
nach hinten gedrückt wird.
Beleuchtung des Fußraumes und
des mittleren ab lagefaches (w5w)
Das Gehäuse ausrasten, um an die Lampe zu gelangen.
Handschuhfachbeleuchtung (w5w)
Das Gehäuse ausrasten, um an die Lampe zu
gelangen.
praktische Tipps

DS3_de_Chap10_info-pratiques_ed01-2014

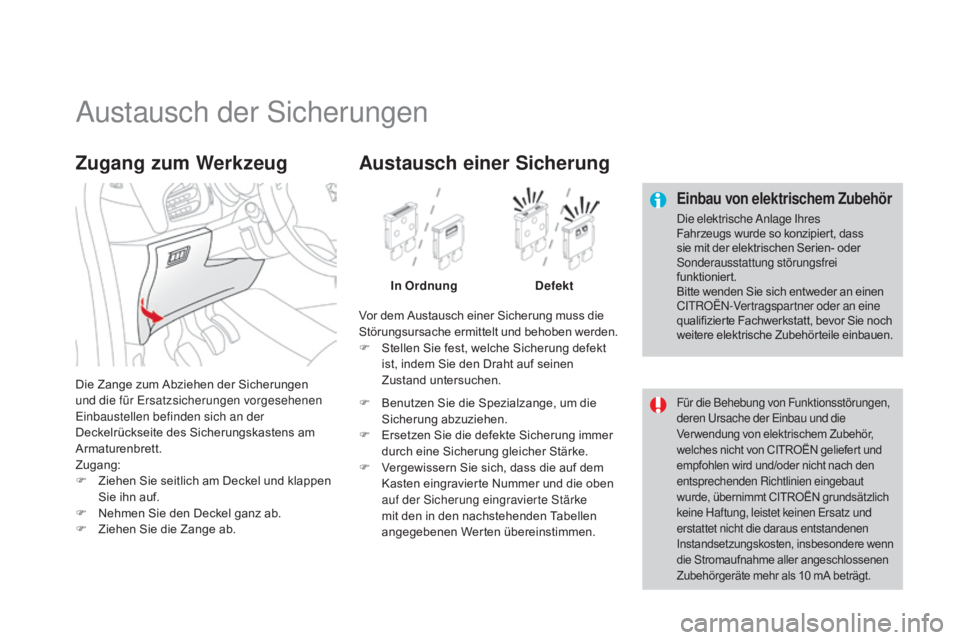

Austausch der Sicherungen
Einbau von elektrischem Zubehör
Die elektrische Anlage Ihres
Fahrzeugs wurde so konzipiert, dass
sie mit der elektrischen Serien- oder
Sonderausstattung störungsfrei
funktioniert.
Bitte wenden Sie sich entweder an einen
CITROËN-Vertragspartner oder an eine
qualifizierte Fachwerkstatt, bevor Sie noch
weitere elektrische Zubehörteile einbauen.
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör,
welches nicht von CITROËN geliefert und
empfohlen wird und/oder nicht nach den
entsprechenden Richtlinien eingebaut
wurde, übernimmt CITROËN grundsätzlich
keine Haftung, leistet keinen Ersatz und
erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere wenn
die Stromaufnahme aller angeschlossenen
Zubehörgeräte mehr als 10 mA beträgt.
Die Zange zum Abziehen der Sicherungen
und die für Ersatzsicherungen vorgesehenen
Einbaustellen befinden sich an der
Deckelrückseite des Sicherungskastens am
Armaturenbrett.
Zugang:
F
Z
iehen Sie seitlich am Deckel und klappen
Sie ihn auf.
F

N
ehmen Sie den Deckel ganz ab.
F

Z
iehen Sie die Zange ab.
Zugang zum we rkzeug
Vor dem Austausch einer Sicherung muss die
Störungsursache ermittelt und behoben werden.
F

S
tellen Sie fest, welche Sicherung defekt
ist, indem Sie den Draht auf seinen
Zustand untersuchen.
austausch einer Sicherung
In Ordnung Defekt
F

B

enutzen Sie die Spezialzange, um die
Sicherung abzuziehen.
F

E

rsetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke.
F

V

ergewissern Sie sich, dass die auf dem
Kasten eingravierte Nummer und die oben
auf der Sicherung eingravierte Stärke
mit den in den nachstehenden Tabellen
angegebenen Werten übereinstimmen.

225
DS3_de_Chap10_info-pratiques_ed01-2014

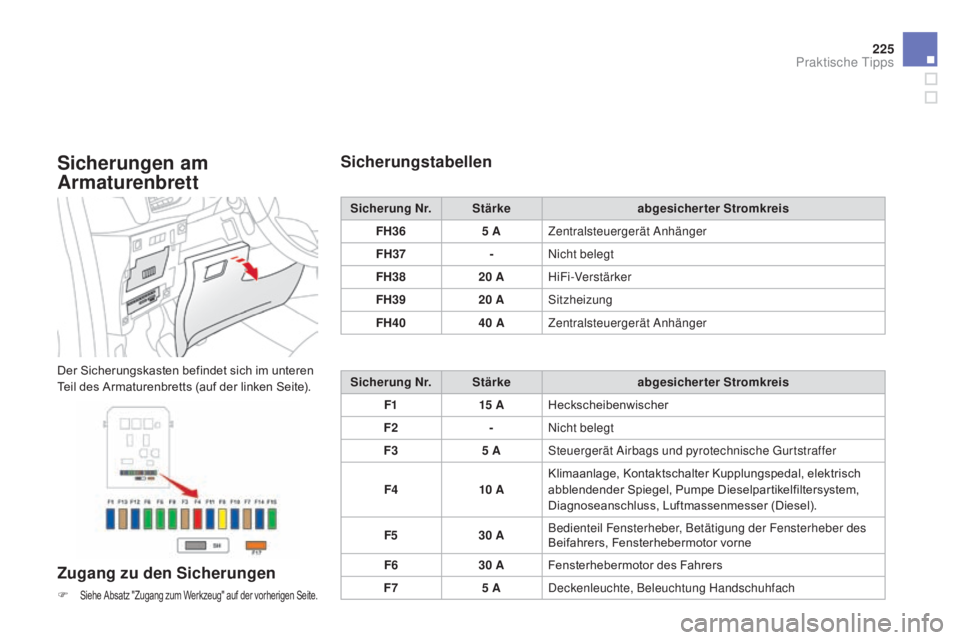

Sicherungen am
ar
maturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
F Siehe Absatz "Zugang zum Werkzeug" auf der vorherigen Seite.
Sicherungstabellen
Sicherung Nr. Stärke abgesicherter Stromkreis
FH36 5
a
Z
entralsteuergerät Anhänger
FH37 -Nicht belegt
FH38 20
a
H
iFi-Verstärker
FH39 20
a
S
itzheizung
FH40 40
a
Z
entralsteuergerät Anhänger
Sicherung Nr. Stärke abgesicherter Stromkreis
F1 15
a
H
eckscheibenwischer
F2 -Nicht belegt
F3 5
a
S
teuergerät Airbags und pyrotechnische Gurtstraffer
F4 10
a
K
limaanlage, Kontaktschalter Kupplungspedal, elektrisch
abblendender Spiegel, Pumpe Dieselpartikelfiltersystem,
Diagnoseanschluss, Luftmassenmesser (Diesel).
F5 30
a
B
edienteil Fensterheber, Betätigung der Fensterheber des
Beifahrers, Fensterhebermotor vorne
F6 30
a
F
ensterhebermotor des Fahrers
F7 5
a
D
eckenleuchte, Beleuchtung Handschuhfach
praktische Tipps

DS3_de_Chap10_info-pratiques_ed01-2014

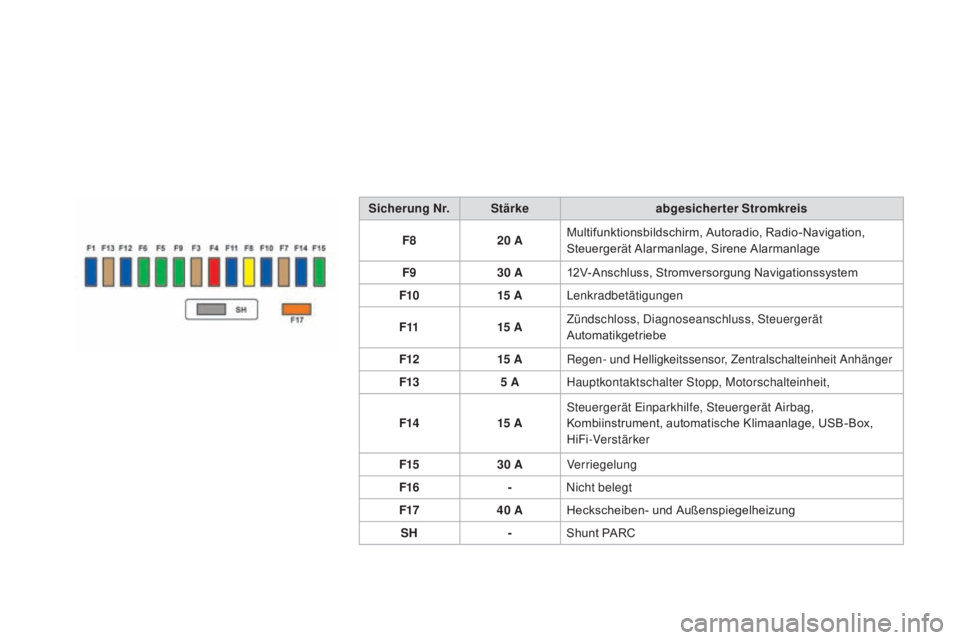

Sicherung Nr.Stärke abgesicherter Stromkreis
F8 20
a
M
ultifunktionsbildschirm, Autoradio, Radio-Navigation,
Steuergerät Alarmanlage, Sirene Alarmanlage
F9 30
a
1
2V-Anschluss, Stromversorgung Navigationssystem
F10 15
a
L
enkradbetätigungen
F11 15
a
Z
ündschloss, Diagnoseanschluss, Steuergerät
Automatikgetriebe
F12 15
a
R
egen- und Helligkeitssensor, Zentralschalteinheit Anhänger
F13 5
a
H
auptkontaktschalter Stopp, Motorschalteinheit,
F14 15
a
St
euergerät Einparkhilfe, Steuergerät Airbag,
Kombiinstrument, automatische Klimaanlage, USB-Box,
HiFi-Verstärker
F15 30
a
V
erriegelung
F16 -Nicht belegt
F17 40
a
H
eckscheiben- und Außenspiegelheizung
SH -Shunt PARC

227
DS3_de_Chap10_info-pratiques_ed01-2014

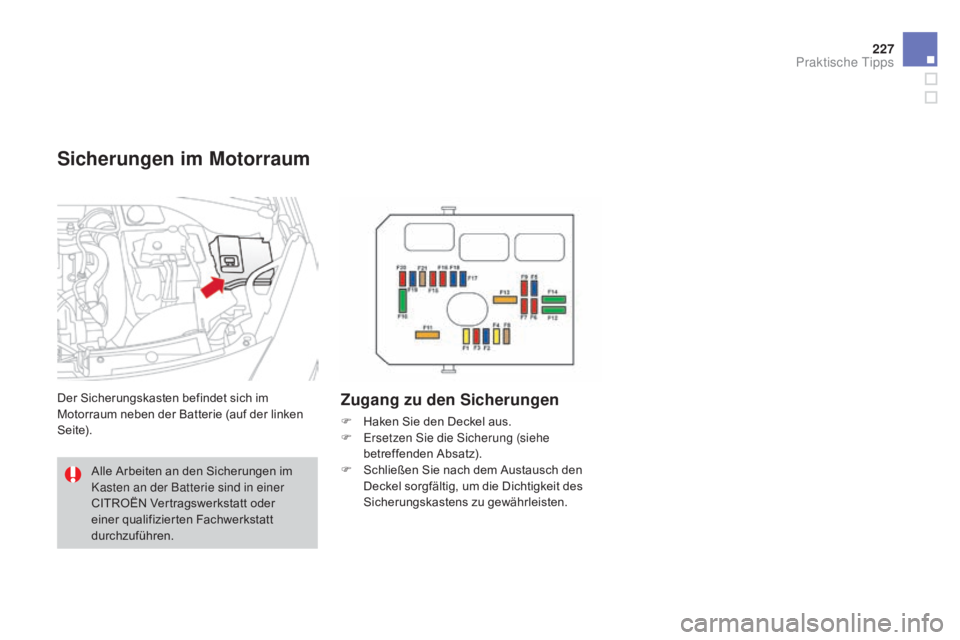

Sicherungen im motorraum
Der Sicherungskasten befindet sich im
Motorraum neben der Batterie (auf der linken
S e i te).Zugang zu den Sicherungen
F Haken Sie den Deckel aus.
F
E rsetzen Sie die Sicherung (siehe
betreffenden Absatz).
F

S
chließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten.
Alle Arbeiten an den Sicherungen im
Kasten an der Batterie sind in einer
CITROËN Vertragswerkstatt oder
einer qualifizierten Fachwerkstatt
durchzuführen.
praktische Tipps

DS3_de_Chap10_info-pratiques_ed01-2014

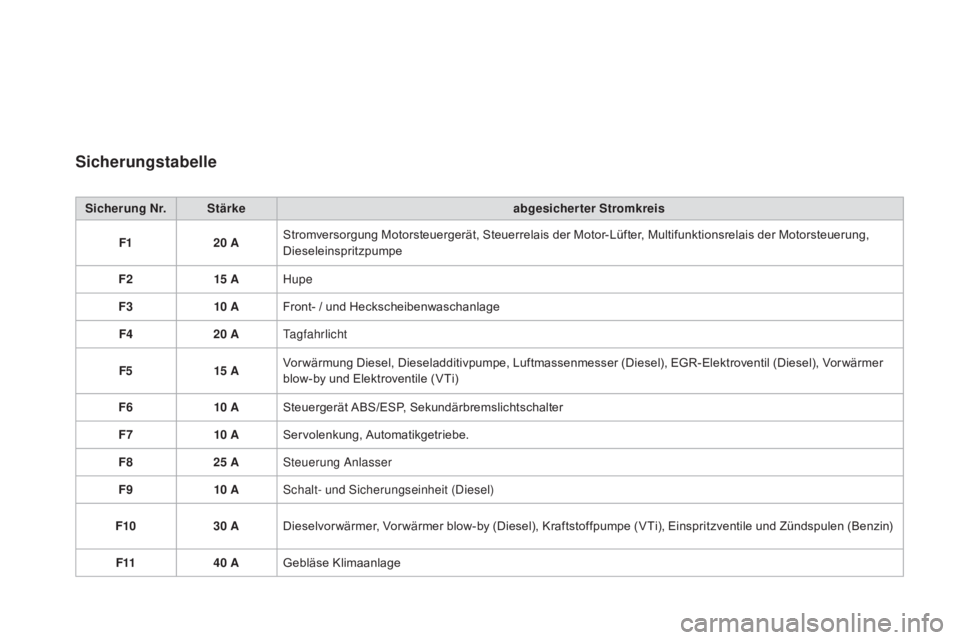

Sicherungstabelle
Sicherung Nr.Stärke abgesicherter Stromkreis
F1 20
a
S
tromversorgung Motorsteuergerät, Steuerrelais der Motor-Lüfter, Multifunktionsrelais der Motorsteuerung,
Dieseleinspritzpumpe
F2 15
a
H
upe
F3 10
a
F
ront- / und Heckscheibenwaschanlage
F4 20
a
T
agfahrlicht
F5 15
a
V
or wärmung Diesel, Dieseladditivpumpe, Luftmassenmesser (Diesel), EGR-Elektroventil (Diesel), Vor wärmer
blow-by und Elektroventile (VTi)
F6 10
a
S
teuergerät ABS/ESP, Sekundärbremslichtschalter
F7 10
a
S
ervolenkung, Automatikgetriebe.
F8 25
a
S
teuerung Anlasser
F9 10
a
S
chalt- und Sicherungseinheit (Diesel)
F10 30
a
D
ieselvor wärmer, Vor wärmer blow-by (Diesel), Kraftstoffpumpe (VTi), Einspritzventile und Zündspulen (Benzin)
F11 40
a
G
ebläse Klimaanlage

229
DS3_de_Chap10_info-pratiques_ed01-2014

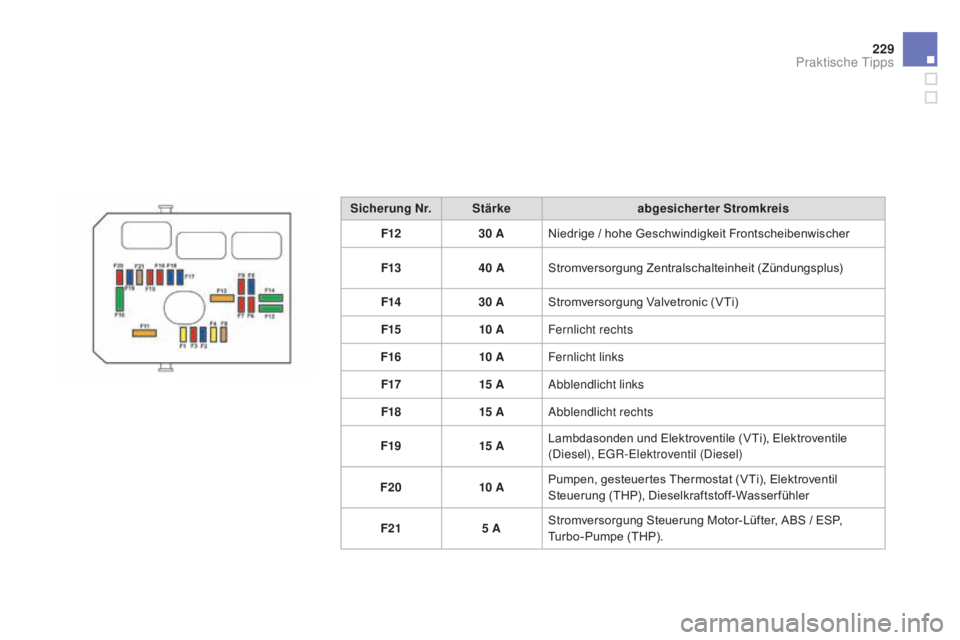

Sicherung Nr.Stärke abgesicherter Stromkreis
F12 30
a
N
iedrige / hohe Geschwindigkeit Frontscheibenwischer
F13 40
a
S
tromversorgung Zentralschalteinheit (Zündungsplus)
F14 30
a
S
tromversorgung Valvetronic (VTi)
F15 10
a
F
ernlicht rechts
F16 10
a
F
ernlicht links
F17 15
a
A
bblendlicht links
F18 15
a
A
bblendlicht rechts
F19 15
a
L
ambdasonden und Elektroventile (VTi), Elektroventile
(Diesel), EGR-Elektroventil (Diesel)
F20 10
a
P
umpen, gesteuertes Thermostat (VTi), Elektroventil
Steuerung (THP), Dieselkraftstoff-Wasserfühler
F21 5
a
S
tromversorgung Steuerung Motor-Lüfter, ABS / ESP,
Turbo-Pumpe (THP).
praktische Tipps

DS3_de_Chap10_info-pratiques_ed01-2014

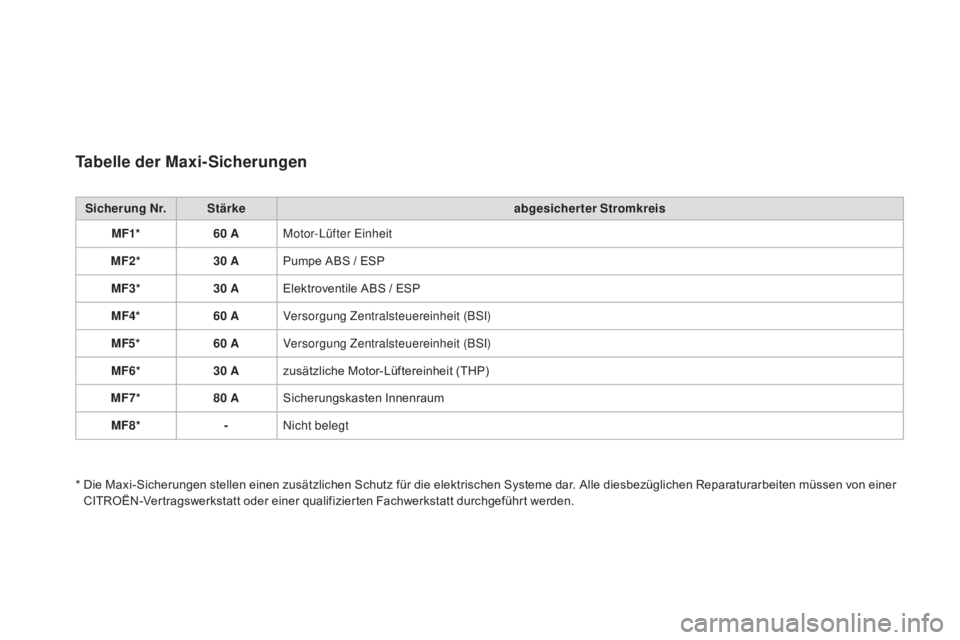

Tabelle der maxi-Sicherungen
Sicherung Nr. Stärke abgesicherter Stromkreis
mF1

* 60
a
M
otor-Lüfter Einheit
mF2

* 30
a
P
umpe ABS / ESP
mF3

* 30
a
E
lektroventile ABS / ESP
mF

4* 60
a
V
ersorgung Zentralsteuereinheit (BSI)
mF5

* 60
a
V
ersorgung Zentralsteuereinheit (BSI)
mF6

* 30
a
z
usätzliche Motor-Lüftereinheit (THP)
mF

7* 80
a
S
icherungskasten Innenraum
mF8

* -Nicht belegt
*

D
ie Maxi-Sicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle diesbezüglichen Reparaturarbeiten müssen von einer
CITROËN-Vertragswerkstatt oder einer qualifizierten Fachwerkstatt durchgeführt werden.
