2015 CITROEN DS3 Betriebsanleitungen (in German)

87
DS3_de_Chap04_confort_ed01-2014

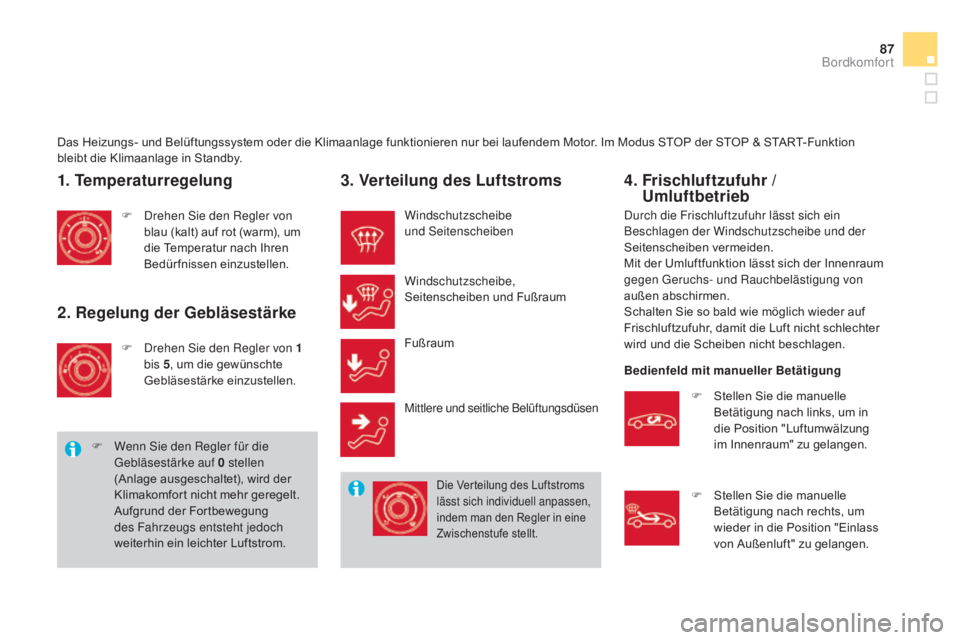

Das Heizungs- und Belüftungssystem oder die Klimaanlage funktionieren nur bei laufendem Motor. Im Modus STOP der STOP & START-Funktion
bleibt die Klimaanlage in Standby.
1. Temperaturregelung
F Drehen Sie den Regler von blau (kalt) auf rot (warm), um
die Temperatur nach Ihren
Bedürfnissen einzustellen.
2. Regelung der Gebläsestärke
F Drehen Sie den Regler von 1
bis 5 , um die gewünschte
Gebläsestärke einzustellen.
F

W
enn Sie den Regler für die
Gebläsestärke auf 0 stellen
(Anlage ausgeschaltet), wird der
Klimakomfort nicht mehr geregelt.
Aufgrund der Fortbewegung
des Fahrzeugs entsteht jedoch
weiterhin ein leichter Luftstrom.
3. Verteilung des Luftstroms
Windschutzscheibe
und Seitenscheiben
Windschutzscheibe,
Seitenscheiben und Fußraum
Fußraum
Mittlere und seitliche Belüftungsdüsen
Die Verteilung des Luftstroms
lässt sich individuell anpassen,
indem man den Regler in eine
Zwischenstufe stellt.
4. Frischluftzufuhr / Umluftbetrieb
Durch die Frischluftzufuhr lässt sich ein
Beschlagen der Windschutzscheibe und der
Seitenscheiben vermeiden.
Mit der Umluftfunktion lässt sich der Innenraum
gegen Geruchs- und Rauchbelästigung von
außen abschirmen.
Schalten Sie so bald wie möglich wieder auf
Frischluftzufuhr, damit die Luft nicht schlechter
wird und die Scheiben nicht beschlagen.
Bedienfeld mit manueller Betätigung
F

S
tellen Sie die manuelle
Betätigung nach links, um in
die Position "Luftumwälzung
im Innenraum" zu gelangen.
F

S
tellen Sie die manuelle
Betätigung nach rechts, um
wieder in die Position "Einlass
von Außenluft" zu gelangen.
Bordkomfort

DS3_de_Chap04_confort_ed01-2014

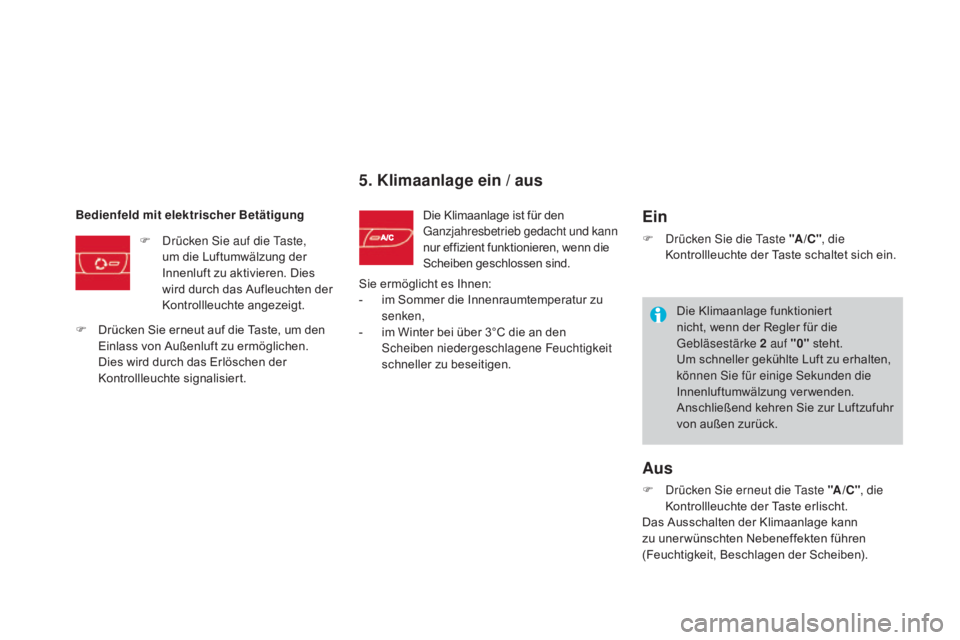

5. Klimaanlage ein / aus
Die Klimaanlage ist für den
Ganzjahresbetrieb gedacht und kann
nur effizient funktionieren, wenn die
Scheiben geschlossen sind.
Bedienfeld mit elektrischer Betätigung
F

D

rücken Sie auf die Taste,
um die Luftumwälzung der
Innenluft zu aktivieren. Dies
wird durch das Aufleuchten der
Kontrollleuchte angezeigt.
F

D

rücken Sie erneut auf die Taste, um den
Einlass von Außenluft zu ermöglichen.
Dies wird durch das Erlöschen der
Kontrollleuchte signalisiert. Sie ermöglicht es Ihnen:
-

i

m Sommer die Innenraumtemperatur zu
senken,
-

i

m Winter bei über 3°C die an den
Scheiben niedergeschlagene Feuchtigkeit
schneller zu beseitigen.Ein
F Drücken Sie die Taste " a/ C ", die
Kontrollleuchte der Taste schaltet sich ein.
aus
F Drücken Sie erneut die Taste " a/ C ", die
Kontrollleuchte der Taste erlischt.
Das Ausschalten der Klimaanlage kann
zu uner wünschten Nebeneffekten führen
(Feuchtigkeit, Beschlagen der Scheiben). Die Klimaanlage funktioniert
nicht, wenn der Regler für die
Gebläsestärke


2 auf "0"
steht.
Um schneller gekühlte Luft zu erhalten,
können Sie für einige Sekunden die
Innenluftumwälzung verwenden.
Anschließend kehren Sie zur Luftzufuhr
von außen zurück.

89
DS3_de_Chap04_confort_ed01-2014

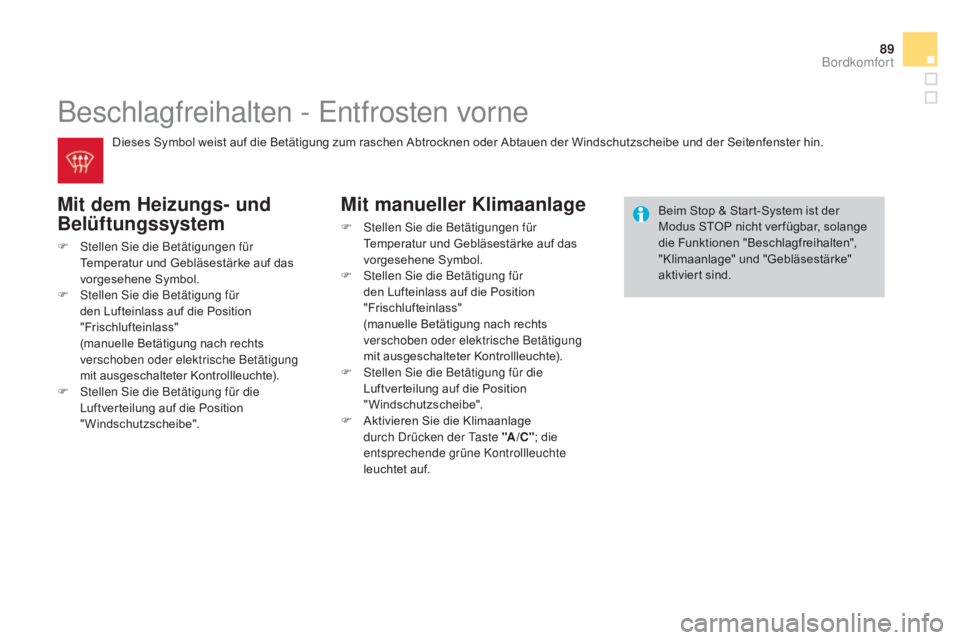

Beschlagfreihalten - Entfrosten vorne
mit dem Heizungs- und
Be lüftungssystem
F Stellen Sie die Betätigungen für
Temperatur und Gebläsestärke auf das
vorgesehene Symbol.
F

S
tellen Sie die Betätigung für
den Lufteinlass auf die Position
"Frischlufteinlass"
(

manuelle Betätigung nach rechts
verschoben oder elektrische Betätigung
mit ausgeschalteter Kontrollleuchte).
F

S
tellen Sie die Betätigung für die
Luftverteilung auf die Position
"Windschutzscheibe". Dieses Symbol weist auf die Betätigung zum raschen Abtrocknen oder Abtauen der Windschutzscheibe und der Seitenfenster hin.
mit manueller Klimaanlage
F Stellen Sie die Betätigungen für
Temperatur und Gebläsestärke auf das
vorgesehene Symbol.
F

S
tellen Sie die Betätigung für
den Lufteinlass auf die Position
"Frischlufteinlass"
(

manuelle Betätigung nach rechts
verschoben oder elektrische Betätigung
mit ausgeschalteter Kontrollleuchte).
F

S
tellen Sie die Betätigung für die
Luftverteilung auf die Position
"Windschutzscheibe".
F

A
ktivieren Sie die Klimaanlage
durch Drücken der Taste "
a
/
C "; die
entsprechende grüne Kontrollleuchte
leuchtet auf. Beim Stop & Start-System ist der
Modus STOP nicht ver fügbar, solange
die Funktionen "Beschlagfreihalten",
"Klimaanlage" und "Gebläsestärke"
aktiviert sind.
Bordkomfort

DS3_de_Chap04_confort_ed01-2014

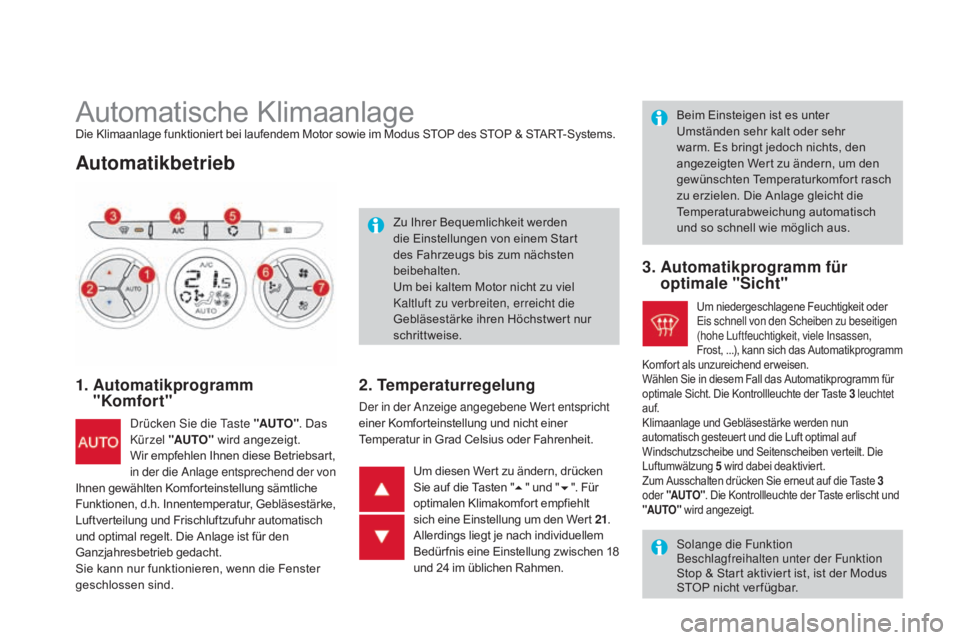

Automatische KlimaanlageDie Klimaanlage funktioniert bei laufendem Motor sowie im Modus STOP des STOP & START-Systems.
automatikbetrieb
1. automatikprogramm "Komfort"
Drücken Sie die Taste "aU TO". Das
Kürzel " aU TO" wird angezeigt.
Wir empfehlen Ihnen diese Betriebsart,
in der die Anlage entsprechend der von
Ihnen gewählten Komforteinstellung sämtliche
Funktionen, d.h. Innentemperatur, Gebläsestärke,
Luftverteilung und Frischluftzufuhr automatisch
und optimal regelt. Die Anlage ist für den
Ganzjahresbetrieb gedacht.
Sie kann nur funktionieren, wenn die Fenster
geschlossen sind. Zu Ihrer Bequemlichkeit werden
die Einstellungen von einem Start
des Fahrzeugs bis zum nächsten
beibehalten.
Um bei kaltem Motor nicht zu viel
Kaltluft zu verbreiten, erreicht die
Gebläsestärke ihren Höchstwert nur
schrittweise.
2. Temperaturregelung
Der in der Anzeige angegebene Wert entspricht
einer Komforteinstellung und nicht einer
Temperatur in Grad Celsius oder Fahrenheit.
Beim Einsteigen ist es unter
Umständen sehr kalt oder sehr
warm. Es bringt jedoch nichts, den
angezeigten Wert zu ändern, um den
gewünschten Temperaturkomfort rasch
zu erzielen. Die Anlage gleicht die
Temperaturabweichung automatisch
und so schnell wie möglich aus.
Um diesen Wert zu ändern, drücken
Sie auf die Tasten " 5" und " 6". Für
optimalen Klimakomfort empfiehlt
sich eine Einstellung um den Wert 21 .
Allerdings liegt je nach individuellem
Bedür fnis eine Einstellung zwischen
18
und 24 im üblichen Rahmen.
3. automatikprogramm für optimale "Sicht"
Um niedergeschlagene Feuchtigkeit oder
Eis schnell von den Scheiben zu beseitigen
(hohe Luftfeuchtigkeit, viele Insassen,
Frost,
...), kann sich das Automatikprogramm
Komfort als unzureichend erweisen.
Wählen Sie in diesem Fall das Automatikprogramm für
optimale Sicht. Die Kontrollleuchte der Taste 3 leuchtet
auf.
Klimaanlage und Gebläsestärke werden nun
automatisch gesteuert und die Luft optimal auf
Windschutzscheibe und Seitenscheiben verteilt. Die
Luftumwälzung 5 wird dabei deaktiviert.
Zum Ausschalten drücken Sie erneut auf die Taste 3
oder "
a
U

TO" . Die Kontrollleuchte der Taste erlischt und
"
a
U

TO" wird angezeigt.
Solange die Funktion
Beschlagfreihalten unter der Funktion
Stop & Start aktiviert ist, ist der Modus
STOP nicht ver fügbar.

91
DS3_de_Chap04_confort_ed01-2014
Es ist möglich, eine oder mehrere Funktionen von
Hand zu regeln, während die übrigen Funktionen
weiterhin automatisch gesteuert werden.
Das Symbol "a
U
TO" erlischt.
Zum Umschalten auf Automatikbetrieb drücken
Sie die Taste "
a
U
TO".
manuelle Regelung über die Bedientasten
4. Klimaanlage ein/aus
Zur maximalen Kühlung bzw.
Aufheizung des Innenraums kann der
Mindestwert 14 unterschritten bzw. der
Höchstwert 28 überschritten werden.
F

D
rücken Sie auf die Taste 2 blau
bis zur Anzeige von "LO" oder
2
rot bis zur Anzeige von "HI" .Durch Betätigen dieser Taste lässt
sich die Klimaanlage (Kühlluft)
ausschalten.
Das Ausschalten der Klimaanlage
kann zu unangenehmen Begleiterscheinungen
führen (Feuchtigkeit, Beschlag).
Durch erneutes Betätigen der Taste wird
die Klimaanlage (Kühlluft) wieder auf
automatischen Betrieb geschaltet. In der
Anzeige erscheint " a
/
C "
.
5. Frischluftzufuhr /
Luftumwälzung
Durch Drücken dieser Taste kann die
Frischluftzufuhr gesperrt werden, sodass
die Luft im Innenraum umgewälzt wird.
Das Symbol für den Umluftbetrieb 5
erscheint in der Anzeige.
Durch die Umluftfunktion lässt sich der Innenraum
gegen Geruchs- und Rauchbelästigung von außen
abschirmen.
Durch erneutes Drücken dieser oder der "
a
U
TO"-
Taste wird der Frischlufteinlass wieder geöffnet und
die Frischluftzufuhr erneut automatisch geregelt.
Das Symbol für den Umluftbetrieb 5 erlischt.
Fahren Sie nicht zu lange mit
Umluftbetrieb (die Scheiben können
beschlagen und die Luft schlechter
werden).
Das Umschalten auf manuellen Betrieb kann
zu unangenehmen Begleiterscheinungen
führen (Temperatur, Feuchtigkeit, Geruch,
beschlagene Scheiben) und ist nicht optimal,
was den Raumkomfort angeht.
Bordkomfort

DS3_de_Chap04_confort_ed01-2014
6. Einstellung der Luftstromverteilung
Nacheinander diese Taste betätigen,
um den Luftstrom jeweils in eine
andere Richtung zu lenken:
-

z

ur Windschutzscheibe und den
Seitenscheiben (abtrocknen oder abtauen),
-

z

ur Windschutzscheibe, den
Seitenscheiben und den Belüftungsdüsen,
-

z

ur Windschutzscheibe, den
Seitenscheiben, den Belüftungsdüsen und
in den Fußraum,
-

z

ur Windschutzscheibe, den
Seitenscheiben und in den Fußraum,
-

i

n den Fußraum,
-
z

u den Belüftungsdüsen und in den
Fußraum,
-
z

u den Belüftungsdüsen.
Fahren Sie nach Möglichkeit nicht zu lange mit
ausgeschalteter Klimaanlage (Es besteht die
Gefahr, dass die Scheiben beschlagen und die
Luft im Fahrzeuginnenraum schlechter wird).
Drücken Sie auf die Taste mit dem
Symbol "pr
opeller voll" , um die
Gebläsestärke zu erhöhen.
7. Regelung der Gebläsestärke
Das Symbol für die Gebläsestärke ist ein
Propeller, dessen einzelne Flügel sich
entsprechend dem eingestellten Wert füllen.
Drücken Sie auf die Taste mit dem
Symbol "
pr

opeller leer", um die
Gebläsestärke zu verringern.
ausschalten der an lage
Drücken Sie auf die Taste 7 mit dem Symbol
"pr opeller leer" für die Gebläsestärke, bis
das Propellersymbol verschwindet.
Dadurch werden alle Funktionen der
Klimaanlage ausgeschaltet.
Das Innenraumklima wird nicht mehr geregelt.
Aufgrund der Fortbewegung des Fahrzeugs
entsteht jedoch weiterhin ein leichter Luftstrom.
Durch erneutes Betätigen der Taste 7 mit dem
Symbol "
pr

opeller voll" oder "
a
U
TO" wird
die Anlage wieder eingeschaltet, und zwar
unter Beibehaltung der vor dem Ausschalten
eingestellten Werte.

93
DS3_de_Chap04_confort_ed01-2014
Beschlagfreihalten - Entfrosten der Heckscheibe
Die Bedientaste befindet sich auf dem Bedienfeld der Heizung oder Klimaanlage.
Einschalten
Das Beschlagfreihalten - Entfrosten der
Heckscheibe funktioniert nur bei laufendem
M o t o r.
F
D
rücken Sie auf diese Taste, um die
Heckscheibe und, je nach Ausführung, die
Außenspiegel abzutauen. Die mit der Taste
verbundene Kontrollleuchte leuchtet auf.
ausschalten
Die Heckscheibenheizung schaltet sich
automatisch aus, um einen übermäßigen
Stromverbrauch zu vermeiden.
F

D
ie Heizung kann durch erneuten Druck auf
die Taste auch ausgeschaltet werden, bevor
sie sich selbsttätig ausschaltet. Die mit der
Taste verbundene Kontrollleuchte erlischt.
F

S
chalten Sie die Heckscheiben-
und Außenspiegelheizung aus,
wenn Sie es für geboten halten,
denn niedriger Stromverbrauch
hilft, den Kraftstoffverbrauch zu
senken.
Wenn der Motor schon vor dem
automatischen Ausschalten der
Heckscheibenheizung abgestellt wird,
schaltet sich diese beim nächsten
Starten des Motors wieder ein.
Bordkomfort

DS3_de_Chap04_confort_ed01-2014
DuftspenderVorrichtung, mit der sich nach Wunsch Duftstoffe im Innenraum verteilen lassen, und zwar mit Hilfe eines Reglers und verschiedener ver fügbarer
Duftpatronen.
Dieser Regler befindet sich am Armaturenbrett.
Mit diesem Regler kann die Intensität der
Duftstoffverteilung eingestellt werden.
F
D
rehen Sie den Regler nach rechts, um die
Verteilung des Duftstoffs zu aktivieren.
F

D
rehen Sie den Regler nach links, um sie
zu deaktivieren.
Regler
Die Patrone lässt sich leicht herausnehmen.
Bei erstmaliger Verwendung, das
Verschlussstück durch eine echte Patrone
austauschen.
Sie können sie jederzeit wechseln und
dann die angebrochene Patrone in der dicht
schließenden Hülle geschlossen aufbewahren.
Bei den CITROËN-Vertragspartnern oder
einer qualifizierten Fachwerkstatt erhalten Sie
Patronen mit unterschiedlichen Duftnoten.
Lassen Sie die mittleren
Belüftungsdüsen offen.
Die Intensität der Duftstoffverteilung
kann davon abhängen, wie die Belüftung
oder die Klimaanlage eingestellt ist.
Duftpatrone
Wer fen Sie die Originalpatrone nicht
weg. Sie dient als Verschluss für nicht
benutzte Duftpatronen.
Drehen Sie den Regler ganz nach
links, sobald Sie keinen Duftstoff mehr
im Innenraum verteilen möchten.
Dies verlängert die Lebensdauer der
Patrone.
Wechseln Sie die Patrone aus
Sicherheitsgründen nicht, während Sie
fahren.
Zerlegen Sie die Patronen nicht.
Versuchen Sie nicht den Duftspender
oder die Patronen nachzufüllen.
Vermeiden Sie jeglichen Haut- und
Augenkontakt.
Bewahren Sie die Patronen außerhalb der
Reichweite von Kindern und Tieren auf.
