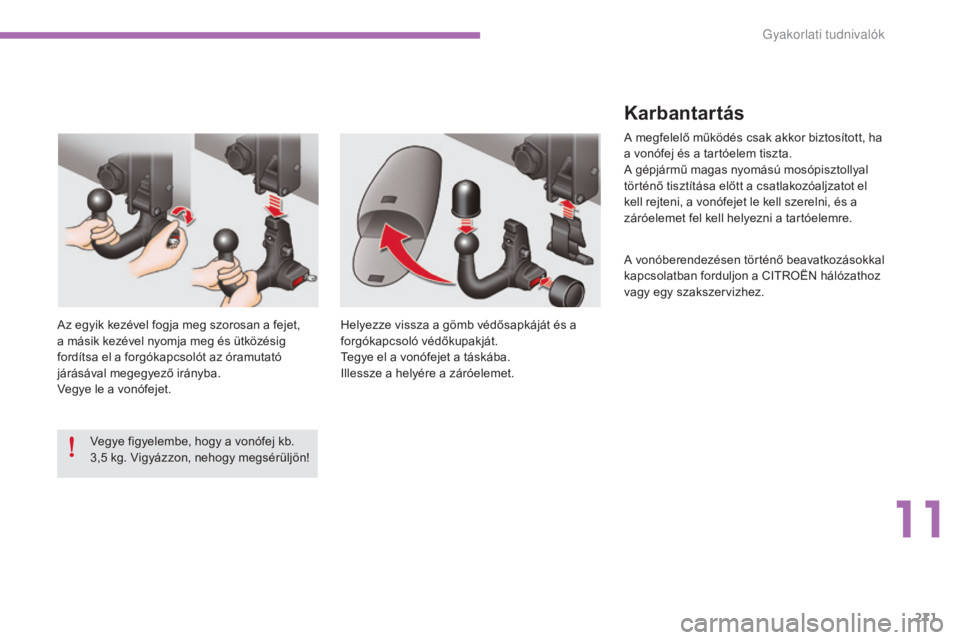

Karbantartás
A megfelelő működés csak akkor biztosított, ha
a vonófej és a tartóelem tiszta.
A gépjármű magas nyomású mosópisztollyal
történő tisztítása előtt a csatlakozóaljzatot el
kell rejteni, a vonófejet le kell szerelni, és a
záróelemet fel kell helyezni a tartóelemre.
A vonóberendezésen történő beavatkozásokkal
kapcsolatban forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
Helyezze vissza a gömb védősapkáját és a
forgókapcsoló védőkupakját.
Tegye el a vonófejet a táskába.
Illessze a helyére a záróelemet.
Az egyik kezével fogja meg szorosan a fejet,
a másik kezével nyomja meg és ütközésig
fordítsa el a forgókapcsolót az óramutató
járásával megegyező irányba.
Vegye le a vonófejet.
Vegye figyelembe, hogy a vonófej kb.
3,5

kg. Vigyázzon, nehogy megsérüljön!
11
Gy

272
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015
Audio-előkészítés
Autórádió beszerelése
Az autórádiót a fűtés/légkondicionálás
vezérlőpanele felett lévő tárolórekesz helyére
lehet beszerelni.
F
E
gy csavarhúzó segítségével pattintsa ki a
tárolórekeszt minden oldalon, majd vegye
ki helyéről.
Most már hozzáfér a koaxális antennakábelhez
és a két 8
utas csatlakozóhoz.
A további lépésekhez lapozza fel az autórádió
kezelési útmutatóját.
Hangszórók beszerelése
A következőket szerelheti be:
- 1 65 mm átmérőjű hangszórókat az első
ajtókba,
-

1
30 mm átmérőjű hangszórókat a hátsó
ajtókba,
-

2
2,5 mm átmérőjű magashang-sugárzó
hangszórókat a műszer fal felső részébe.
Csatlakozók bekötése
8 utas csatlakozó (A)
A 1 : -
A2
: -
A3
: -
A4
: -
A5
: -
A6
:
G
yújtás utáni (+) (ebben az esetben az
autórádió csak ráadott gyújtásnál működik)
A7
: Állandó (+)
A8
: Testelés
8
utas csatlakozó (B)
B1
: Jobb hátsó hangszóró (+)
B2
: Jobb hátsó hangszóró (-)
B3
:
J
obb első hangszóró és magashang-
sugárzó (+)
B4
:
J
obb első hangszóró és magashang-
sugárzó (-)
B5
:
B
al első hangszóró és magashang-
sugárzó (+)
B6
:
B
al első hangszóró és magashang-
sugárzó (-)
B7
: Bal hátsó hangszóró (+)
B8
: Bal hátsó hangszóró (-)Soha ne használjon más vezetéket az
autórádió (+) pólusának bekötéséhez
(az akkumulátor lemerülhet).
Mielőtt autórádiót vagy hangszórókat
szerelne a gépkocsijába, a megfelelő
elektromos vezetékek beszerzése
érdekében forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
A gépkocsi gyárilag a következő audio-
előkészítéssel rendelkezik:
-
e
gy kétfunkciós antenna a tető hátsó
részén,
-

e

gy koaxiális antennakábel,
-

e

gy zavarszűrő egység,
-

a

z első ajtókban lévő hangszórók és
a műszerfali magashang-sugárzók
tápellátása,
-

a h

átsó ajtókban lévő hangszórók
tápellátása,
-

k

ét 8

utas csatlakozó.
Gyakorlati tudnivalók

273
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015
Ta r t o z é k o k
Átalakító készletek
A rendelkezésére álló „Profi” készletek
segítségével céges gépjárművét
személygépkocsivá alakíthatja, és fordítva.
„Kényelem”:
légterelők az oldalablakokra, napfényvédők
a hátsó oldalablakokra, napfényvédő
a hátsó szélvédőre, isotherm modul,
fejtámlára rögzíthető vállfa, olvasólámpa,
kiegészítő visszapillantó lakókocsihoz,
sebességszabályozó, illatosító és illatpatronok,
parkolássegítő berendezés stb.
„Szállítási megoldások”:
csomagtérszőnyeg, csomagtértálca,
csomagtérháló, csomagtéri elválasztó
elemek, keresztirányú tetőcsomagtartó
rudak, kerékpártartó, síléctartó, tetőboxok,
vonóhorgok és kábelek stb.
„Stílus”:
sebességváltógombok, alumínium lábtámasz,
alumínium keréktárcsák, dísztárcsák,
krómozott visszapillantótükör-burkolatok,
krómozott oldalsó díszcsíkok, küszöbdíszlécek,
krómozott csomagtérajtó-díszcsík stb.*

A p
edálok zavartalan működése
érdekében:
-

ü
gyeljen a kiegészítő padlószőnyeg
megfelelő elhelyezésére és rögzítésére,
-

s
oha ne helyezzen egymásra több
védő szőnyeget.
„Biztonság”:
riasztó, hiper frekvenciás védelem, felemelés
elleni védelem, nyomkövető rendszer
lopott autók felderítéséhez, gyermekülések
és ülésmagasítók, alkoholszonda,
elsősegélydoboz, tűzoltó készülék,
elakadásjelző háromszög, fényvisszaverő
láthatósági mellény, utastéri elválasztó
rács, biztonsági öv kisállatoknak, kerékőrök,
hóláncok és hózoknik, ködfényszórókészlet stb.
„Vé d e l e m ”:
kiegészítő padlószőnyegek*, oldallégzsákokkal
használható üléshuzatok, küszöbvédők,
sár fogók, oldalsó védőcsíkok, lökhárítóvédők,
védőhuzatok kisállatok szállításához,
védőponyva stb.
Ha a vonóhorgot és a hozzá tartozó
kábelt nem a CITROËN hálózatban
szerelteti fel, tartsa be a gyártó
utasításait, és feltétlenül használja
a gépkocsiban található elektromos
előkészítést.
A hálózatban a CITROËN által kínált tartozékok és gyári alkatrészek széles választéka áll rendelkezésre.
A gépjárművéhez minden szempontból megfelelő tartozékok és alkatrészek CITROËN tanúsítvánnyal és garanciával rendelkeznek.
11
Gy

274
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015
„Multimédia”:
autórádiók, kormánykerék alatti autórádió-
vezérlőgombok, hangszórók, HIFI-modul,
Bluetooth kihangosító készlet, hordozható
navigációs készülékek, hordozható navigációs
készülék félig beépített konzolja, térképészeti
frissítő CD, vezetéssegítő, hordozható
videoképernyő, hordozható videó konzolja,
230 V/50 Hz-es csatlakozó, 230 V/50 Hz-
es hálózati adapter, Iphone
®-kompatibilis
mobiltelefon-töltő, mobiltelefon/okostelefon-
tartó, Wifi-egység stb.
A CITROËN hálózatban ezen kívül különböző -
külső és belső - tisztító- és ápolószereket
(köztük a „TECHNATURE” környezetbarát
termékeket), folyadékokat (ablakmosó folyadék
stb.), gépjárműve színével megegyező árnyalatú
javítótollakat és festékszórókat, valamint
cserepatronokat (pl. az ideiglenes abroncsjavító
készlethez) stb. is beszerezhet.
Rádiókommunikációs
eszközök beszerelése
A gépjárműre helyezett külső
antennával rendelkező, utólag beszerelt
rádiókommunikációs eszközök
telepítését megelőzően a CITROËN
hálózatnál tájékozódhat arról, hogy
a gépjárművek elektromágneses
kompatibilitására vonatkozó irányelvnek
(2004/104/EK) megfelelően milyen
tulajdonságokkal (frekvenciasáv, max.
kimeneti teljesítmény, antenna helyzete,
speciális telepítési követelmények)
rendelkező adókészülékek szerelhetők
be a gépjárműbe. Bármely, a CITROËN által nem
rendszeresített elektromos tartozék
vagy alkatrész beszerelése a
gépjármű elektronikus rendszerének
meghibásodásához és túlfogyasztáshoz
vezethet.
Kérjük, forduljon a CITROËN
márkaképviseletekhez, hogy
megismerje a rendszeresített
tartozékok és alkatrészek kínálatát. Az adott országban érvényes
jogszabályok értelmében előfordulhat,
hogy bizonyos biztonsági felszerelések
kötelező tartozékoknak minősülnek:
fényvisszaverő láthatósági mellény,
elakadásjelző háromszög, izzókészlet,
cserebiztosítékok, tűzoltó készülék,
elsősegélydoboz, hátsó sárfogók.
Gyakorlati tudnival
