A ködfényszórók izzóinak cseréje
F Helyezzen egy lapos csavarhúzót a díszlécen lévő lyukba.
F

A c
savarhúzó segítségével pattintsa le
a lökhárító díszlécét (a parkolássegítő
berendezés érzékelője a díszlécen marad).
F

V
egye ki a két rögzítőcsavart és emelje ki a
modult a helyéről.
F

K
össe ki az izzó csatlakozóját.
F

F
ordítsa el negyed fordulattal az
izzófoglalatot és emelje ki.
F

E
melje ki az izzót é s cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Az izzócserét a CITROËN hálózatban vagy egy
szakszervizben is elvégeztetheti.
Az oldalsó LED- es spotlámpák
cseréje
Az ilyen típusú LED-es lámpák cseréje
érdekében forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
A beépített oldalsó irányjelzők
izzóinak cseréje
F Illesszen egy lapos csavarhúzót az irányjelző közepéhez az irányjelző és a
visszapillantó tükör talpa közé.
F

A c
savarhúzó mozgatásával szabadítsa ki
az irányjelzőt.
F

K
össe ki az izzó csatlakozóját.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
A szükséges izzókat a CITROËN hálózatban
vagy egy szakszervizben szerezheti be.
11
Gy

248
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015
3D lámpákkal szerelt modell
(2- es típus)
1. Féklámpa (P21W)
2. Helyzetjelző lámpa (R10W)
3.
I

rányjelző (PY21W, borostyánsárga)
4.
K

ödlámpa a bal oldalon (P21W)
5.
T

olatólámpa a jobb oldalon (P21W)
Hozzáférés a hátsó lámpákhoz
A borostyánsárga izzókat, mint pl.
az irányjelzők, mindig ugyanolyan
tulajdonságú és színű izzókra kell
cserélni.
A csomagtér fedélen elhelyezett lámpák
nem igaziak, kizárólag esztétikai
szerepük van.

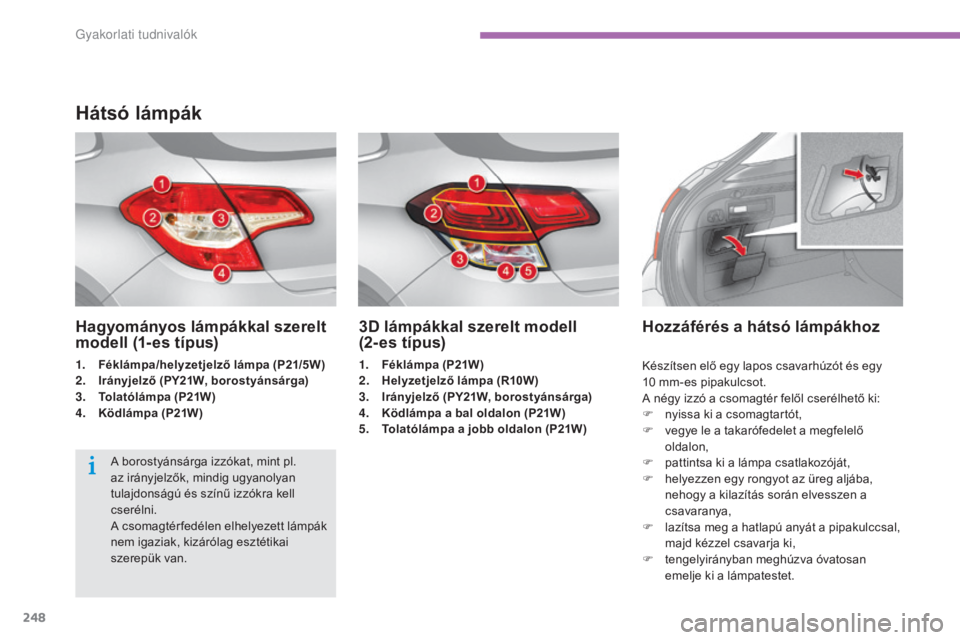

Hátsó lámpák
Hagyományos lámpákkal szerelt
modell (1- es típus)
1. Féklámpa/helyzetjelző lámpa (P21/5W)
2. Irányjelző (PY21W, borostyánsárga)
3.
T

olatólámpa (P21W)
4.
K

ödlámpa (P21W) Készítsen elő egy lapos csavarhúzót és egy
10
mm-es pipakulcsot.
A négy izzó a csomagtér felől cserélhető ki:
F

n
yissa ki a csomagtartót,
F

v
egye le a takarófedelet a megfelelő
oldalon,
F

p
attintsa ki a lámpa csatlakozóját,
F

h
elyezzen egy rongyot az üreg aljába,
nehogy a kilazítás során elvesszen a
csavaranya,
F

l
azítsa meg a hatlapú anyát a pipakulccsal,
majd kézzel csavarja ki,
F

t
engelyirányban meghúzva óvatosan
emelje ki a lámpatestet.
Gyakorlati tudnivalók

249
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015
Az egység kiszerelését követően a hibás izzó
cseréjét az alábbi módon végezze:
F
c
savarja ki az izzótartó két
rögzítőcsavarját,
F

h
úzza szét a négy nyelvet és vegye ki az
izzótartót,
F

f
ordítsa el negyed fordulattal az izzót és
cserélje ki.

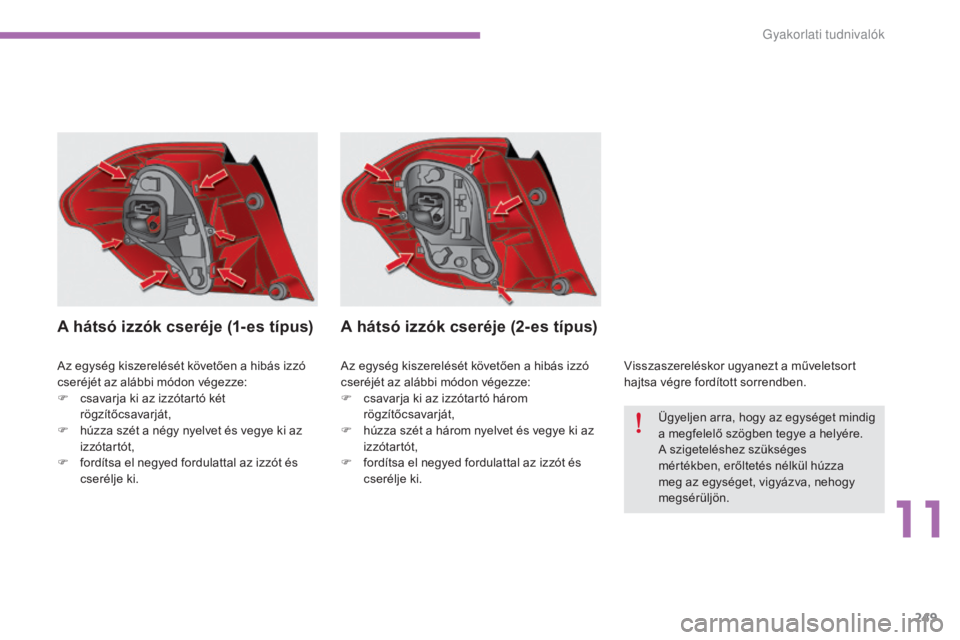

A hátsó izzók cseréje (1- es típus)
Az egység kiszerelését követően a hibás izzó
cseréjét az alábbi módon végezze:
F

c
savarja ki az izzótartó három
rögzítőcsavarját,
F

h
úzza szét a három nyelvet és vegye ki az
izzótartót,
F

f
ordítsa el negyed fordulattal az izzót és
cserélje ki. Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
A hátsó izzók cseréje (2- es típus)
Ügyeljen arra, hogy az egységet mindig
a megfelelő szögben tegye a helyére.
A szigeteléshez szükséges
mértékben, erőltetés nélkül húzza
meg az egységet, vigyázva, nehogy
megsérüljön.
11
Gy

250
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015

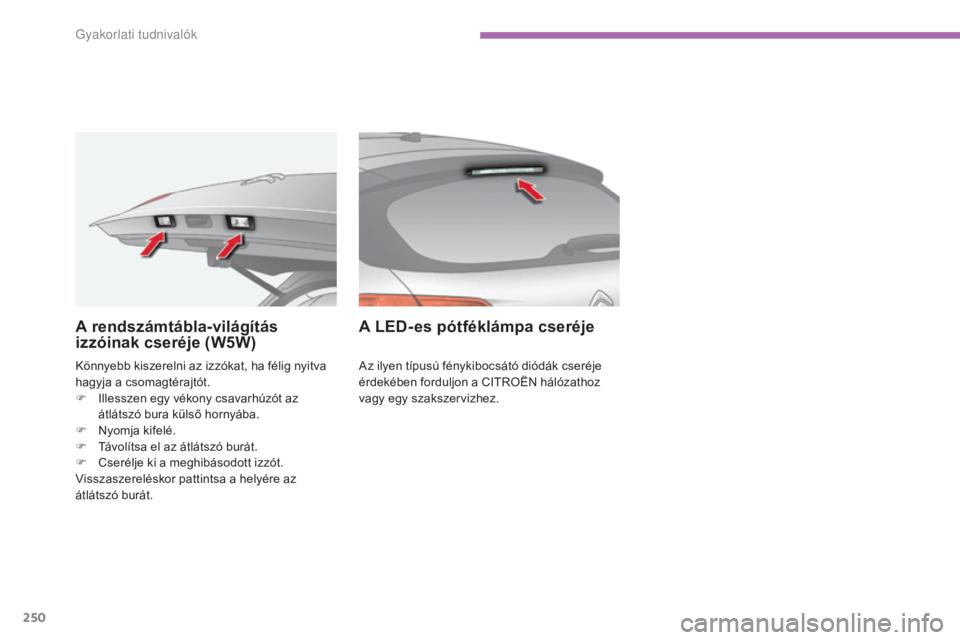

Könnyebb kiszerelni az izzókat, ha félig nyitva
hagyja a csomagtérajtót.
F
I
llesszen egy vékony csavarhúzót az
átlátszó bura külső hornyába.
F

N
yomja kifelé.
F

T
ávolítsa el az átlátszó burát.
F

C
serélje ki a meghibásodott izzót.
Visszaszereléskor pattintsa a helyére az
átlátszó burát.
A LED- es pótféklámpa cseréje
Az ilyen típusú fénykibocsátó diódák cseréje
érdekében forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
A rendszámtábla-világítás
izzóinak cseréje (W5W )
Gy

251
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015
Biztosítékcsere

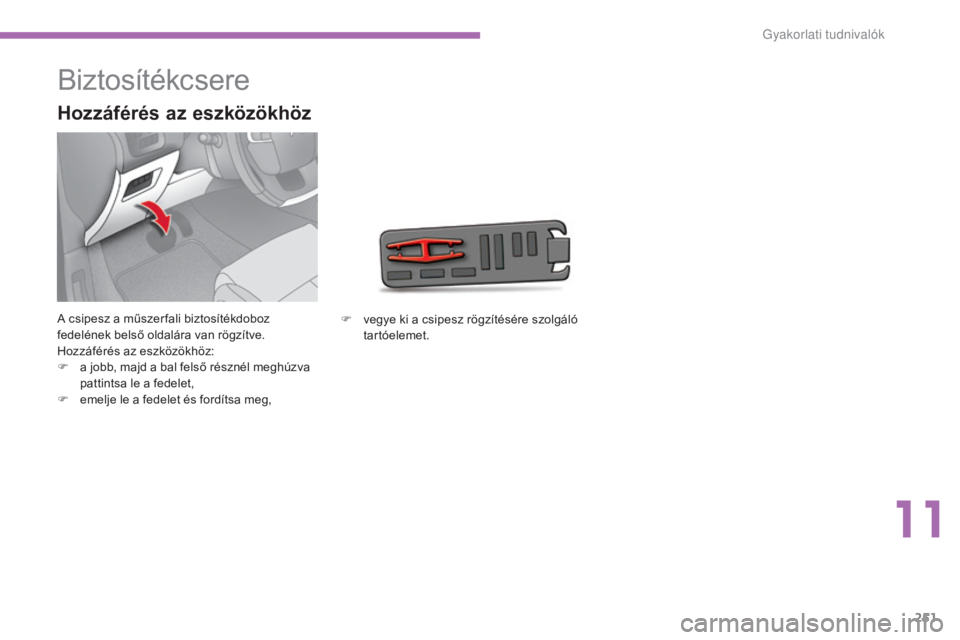

A csipesz a műszer fali biztosítékdoboz
fedelének belső oldalára van rögzítve.
Hozzáférés az eszközökhöz:
F
a j
obb, majd a bal felső résznél meghúzva
pattintsa le a fedelet,
F

e
melje le a fedelet és fordítsa meg,
Hozzáférés az eszközökhöz
F vegye ki a csipesz rögzítésére szolgáló tartóelemet.
11
Gy

252
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015

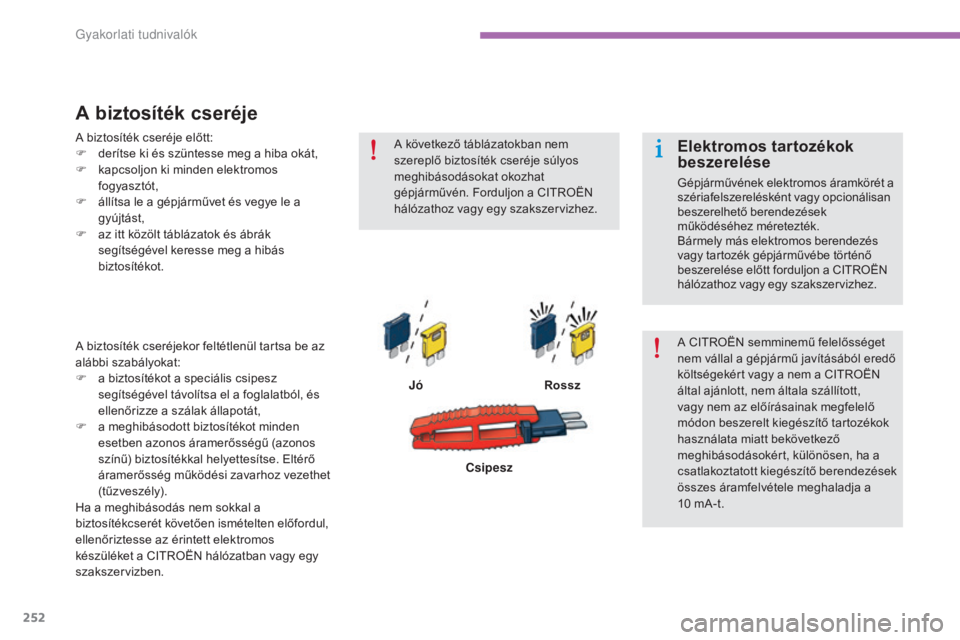

A biztosíték cseréje
JóRossz
A biztosíték cseréjekor feltétlenül tartsa be az
alábbi szabályokat:
F
a b
iztosítékot a speciális csipesz
segítségével távolítsa el a foglalatból, és
ellenőrizze a szálak állapotát,
F

a m

eghibásodott biztosítékot minden
esetben azonos áramerősségű (azonos
színű) biztosítékkal helyettesítse. Eltérő
áramerősség működési zavarhoz vezethet
(tűzveszély).
Ha a meghibásodás nem sokkal a
biztosítékcserét követően ismételten előfordul,
ellenőriztesse az érintett elektromos
készüléket a CITROËN hálózatban vagy egy
szakszervizben. Csipesz
A következő táblázatokban nem
szereplő biztosíték cseréje súlyos
meghibásodásokat okozhat
gépjárművén. Forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
A CITROËN semminemű felelősséget
nem vállal a gépjármű javításából eredő
költségekért vagy a nem a CITROËN
által ajánlott, nem általa szállított,
vagy nem az előírásainak megfelelő
módon beszerelt kiegészítő tartozékok
használata miatt bekövetkező
meghibásodásokért, különösen, ha a
csatlakoztatott kiegészítő berendezések
összes áramfelvétele meghaladja a
10 mA-t.
Elektromos tartozékok
beszerelése
Gépjárművének elektromos áramkörét a
szériafelszerelésként vagy opcionálisan
beszerelhető berendezések
működéséhez méretezték.
Bármely más elektromos berendezés
vagy tartozék gépjárművébe történő
beszerelése előtt forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
A biztosíték cseréje előtt:
F

d

erítse ki és szüntesse meg a hiba okát,
F
k
apcsoljon ki minden elektromos
fogyasztót,
F

á

llítsa le a gépjárművet és vegye le a
gyújtást,
F

a

z itt közölt táblázatok és ábrák
segítségével keresse meg a hibás
biztosítékot.
Gyakorlati tudnivalók

253
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015
Műszerfali biztosítékok
Hozzáférés a biztosítékokhoz
F Lásd a „Hozzáférés az eszközökhöz” c. részt.
Biztosítékok táblázata
1. biztosítékdoboz
Biztosíték számaÁramerősségFunkciók
F8 3

A Riasztósziréna, riasztó-vezérlőegység
F13 10


A 12

voltos csatlakozó
F14 10


A 12

voltos csomagtéri csatlakozó
F16 3

A Többfunkciós nagyméretű rakodórekesz világítása, hátsó
térképolvasó-lámpák, kesztyűtartó világítása
F17 3

A Napellenző világítása, első térképolvasó-lámpák
F28 15


A Autórádió, utólag beszerelt autórádió
F30 20

A Hátsó ablaktörlő
F32 10


A HIFI-erősítő
A biztosítékdobozok a műszer fal alsó részén
találhatók (bal oldalon).
11
Gyakorlati tudnivalók

254
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015
Biztosíték számaÁramerősségFunkció
F36 15


A 12

voltos hátsó csatlakozó
F37 -
sz

abad
F38 -
sz

abad
F39 -
sz

abad
F40 25

A 230

V/50

Hz-es csatlakozó
2
. biztosítékdoboz
