2015 CITROEN C4 Kezelési útmutató (in Hungarian)

223
C4-2_hu_Chap10_verification_ed01-2015
C4-2_hu_Chap10_verification_ed01-2015
AdBlue® adalék hiányából adódó
üzemképtelenség
A gyújtás ráadásakor hangjelzés és a „NO
START IN 0
km” (vagy mér föld) üzenet
kíséretében kigyullad a SERVICE visszajelző
lámpa, és villogni kezd az UREA visszajelzés.
A „NO START IN 0
km” üzenet azt jelzi, hogy a
motort nem lehet beindítani.
az


a
dBlue
® adaléktartály kiürült: az
előírásoknak megfelelően az indításgátló
berendezés letiltotta a motor indítását.
0

és 600

km közötti hatótávolság
A gyújtás ráadásakor hangjelzés és egy
ideiglenesen megjelenő üzenet - „NO START
IN + távolságadat” - kíséretében kigyullad
a SERVICE visszajelző lámpa, és villogni
kezd az UREA visszajelzés. Az üzenet a
motor indításának letiltásáig még megtehető
távolságot jelzi kilométerben vagy mér földben
(pl. „NO START IN 600

km”, azaz 600

km
múlva már nem lehet beindítani a motort).
Menet közben az üzenet 30

mp-enként
megjelenik, amíg az adaléktartályt fel nem tölti.
az


a
dBlue
® adalék utántöltése érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
A feltöltést saját kezűleg is elvégezheti.
eh

hez olvassa el „
az
a
d
Blue
® adalék
feltöltése” c. részt.
Ellenkező esetben előfordulhat, hogy a motort
nem lehet újraindítani. A motor újraindításához lépjen
kapcsolatba a CITROËN hálózattal
vagy egy szakszervizzel a szükséges
feltöltés elvégzése érdekében. Ha
a feltöltést saját kezűleg végzi el,
fontos, hogy legalább 3,8
liter AdBlue
®
folyadékot töltsön az adaléktartályba.
lás

d „
az


a
dBlue
® adalék feltöltése” c.
részt.
10
Ellenőrzések

224
C4-2_hu_Chap10_verification_ed01-2015
C4-2_hu_Chap10_verification_ed01-2015

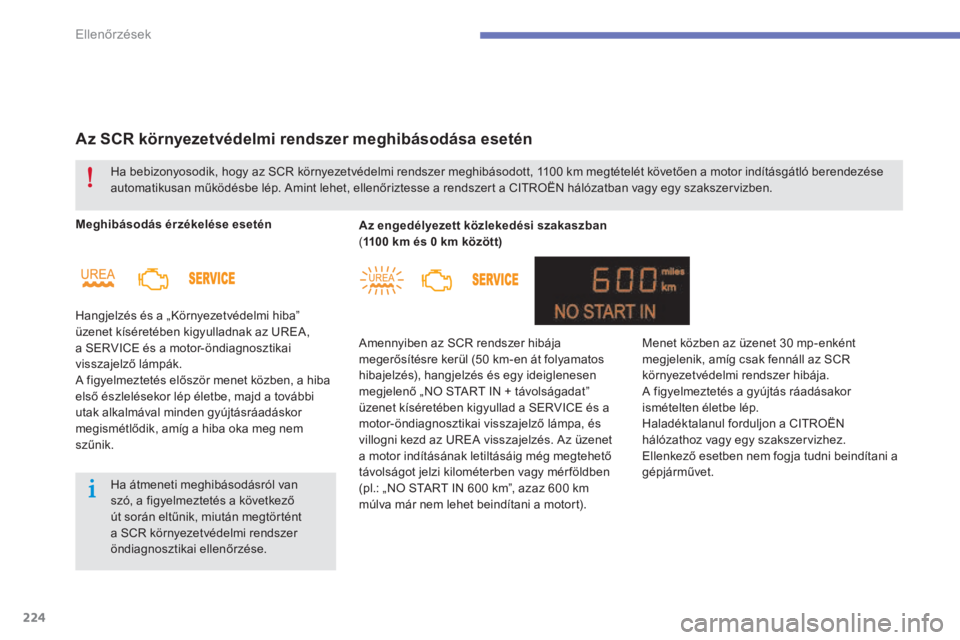

Az SCR környezetvédelmi rendszer meghibásodása esetén
Meghibásodás érzékelése esetén
Hangjelzés és a „Környezetvédelmi hiba”
üzenet kíséretében kigyulladnak az UREA,
a SERVICE és a motor-öndiagnosztikai
visszajelző lámpák.
A figyelmeztetés először menet közben, a hiba
első észlelésekor lép életbe, majd a további
utak alkalmával minden gyújtásráadáskor
megismétlődik, amíg a hiba oka meg nem
szűnik.Az engedélyezett közlekedési szakaszban
(
1100
km és 0 km között)
Amennyiben az SCR rendszer hibája
megerősítésre kerül (50
km-en át folyamatos
hibajelzés), hangjelzés és egy ideiglenesen
megjelenő „NO START IN + távolságadat”
üzenet kíséretében kigyullad a SERVICE és a
motor-öndiagnosztikai visszajelző lámpa, és
villogni kezd az UREA visszajelzés. Az üzenet
a motor indításának letiltásáig még megtehető
távolságot jelzi kilométerben vagy mér földben
(pl.: „NO START IN 600
km”, azaz 600 km
múlva már nem lehet beindítani a motort).
Ha bebizonyosodik, hogy az SCR környezetvédelmi rendszer meghibásodott, 1100
km megtételét követően a motor indításgátló berendezése
automatikusan működésbe lép. Amint lehet, ellenőriztesse a rendszert a CITROËN hálózatban vagy egy szakszervizben.
Ha átmeneti meghibásodásról van
szó, a figyelmeztetés a következő
út során eltűnik, miután megtörtént
a SCR környezetvédelmi rendszer
öndiagnosztikai ellenőrzése. Menet közben az üzenet 30
mp-enként
megjelenik, amíg csak fennáll az SCR
környezetvédelmi rendszer hibája.
A figyelmeztetés a gyújtás ráadásakor
ismételten életbe lép.
Haladéktalanul forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Ellenkező esetben nem fogja tudni beindítani a
gépjárművet.
Ellenőrzések

225
C4-2_hu_Chap10_verification_ed01-2015
C4-2_hu_Chap10_verification_ed01-2015
Indítás letiltva
Minden gyújtásráadáskor - hangjelzés és a
„NO START IN 0 km” (vagy mér föld) üzenet
kíséretében - kigyullad a SERVICE és a motor-
öndiagnosztikai visszajelző lámpa, és villogni
kezd az UREA visszajelzés („NO START IN
0
km” = a motort nem lehet beindítani).
A motor újraindításához feltétlenül
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez. Túllépte a megengedett távolságot:
az indításgátló berendezés letiltotta a
motor beindítását. Az AdBlue® adalék megfagyása
az


a
dBlue
® adalék kb. -11 °C-nál
a
lacsonyabb hőmérsékleten megfagy.
Az SCR rendszer rendelkezik az
a

dBlue
®-tartály fűtését szolgáló
berendezéssel, ezért nagyon hideg
időben is használhatja a gépjárművet.
10
Ellenőrzések

226
C4-2_hu_Chap10_verification_ed01-2015
C4-2_hu_Chap10_verification_ed01-2015
Az AdBlue® adalék
feltöltése
A használatra vonatkozó óvintézkedések
Kizárólag az ISO 22241 szabványnak megfelelő a
dBlue® adalékot használjon.
A cseppfolyásmentes flakonos kiszerelés
megkönnyíti a feltöltési műveleteket. Az
1,89

literes (1/2 gallon) flakon a CITROËN
hálózatban és szakszervizekben szerezhető be.
az


a
dBlue
® adalékot a gyermekektől
elzárva, eredeti csomagolásában tárolja.
Soha ne töltse át az AdBlue
® adalékot
másik tárolóedénybe, mert elveszítheti
tisztaságát. Az adalékot soha ne hígítsa vízzel.
Ne töltse be az adalékot a
gázolajtartályba.
A feltöltéshez soha ne használjon
kamionokhoz való AdBlue
®-adagolót.
az


a
dBlue
®-tartályt minden karbantartáskor
feltöltik a CITROËN hálózat vagy a szakszerviz
munkatársai.
A tartály űrtartalma miatt azonban két
karbantartás között is szükségessé válhat az
utántöltés, különösen, ha arra figyelmeztetés
(visszajelző lámpa és üzenet) is felhívja a
figyelmet.
Ilyenkor forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.
Amennyiben a feltöltést saját kezűleg kívánja
elvégezni, figyelmesen olvassa el a következő
figyelmeztetéseket.az a dBlue® adalék egy karbamidtartalmú
oldat. A folyadék nem gyúlékony, színtelen és
szagtalan (hűvös helyen tartva).
Bőrrel való érintkezés esetén mossa le az
érintett területet bő szappanos vízzel. Ha a
szembe jut, azonnal mossa ki bő vízzel vagy
szemmosó oldattal, és ezt legalább 15
percig
folytassa. Állandó égető vagy irritáló érzés
esetén forduljon orvoshoz.
Ha lenyelte, azonnal öblítse ki a száját tiszta
vízzel, majd igyon sok vizet.
Bizonyos esetekben (pl. magas hőmérséklet
esetén) előfordulhat, hogy ammónia szabadul
fel, ezért ne lélegezze be a terméket. Az
ammóniagőz irritálhatja a nyálkahártyát (szem,
orr és torok).
Ellenőrzések

227
C4-2_hu_Chap10_verification_ed01-2015
C4-2_hu_Chap10_verification_ed01-2015

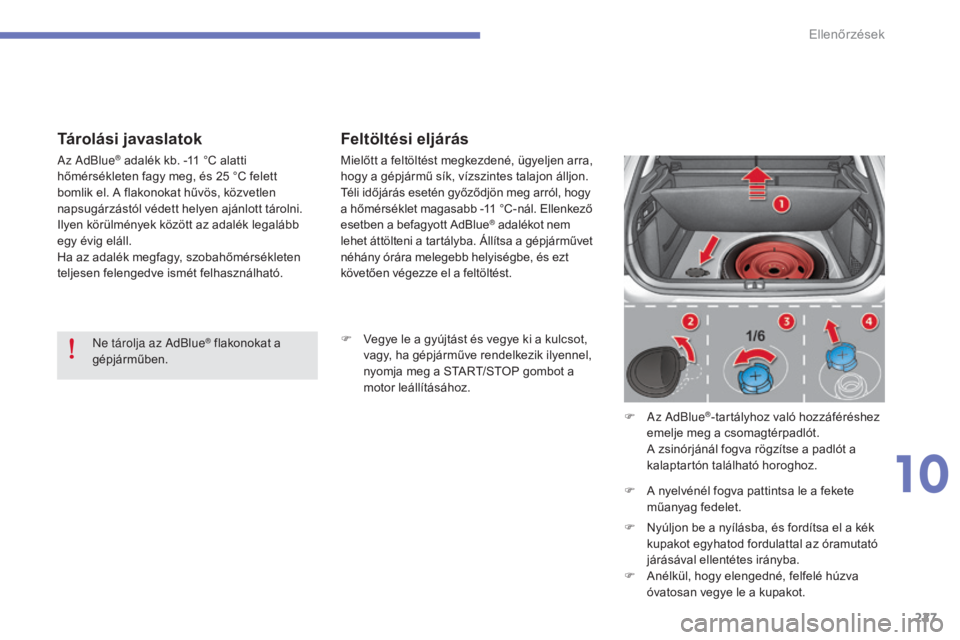

Tárolási javaslatokFeltöltési eljárás
F Vegye le a gyújtást és vegye ki a kulcsot,
vagy, ha gépjárműve rendelkezik ilyennel,
nyomja meg a START/STOP gombot a
motor leállításához.
F
a
z
a dBlue
®-tartályhoz való hozzáféréshez
emelje meg a csomagtérpadlót.
A z

sinórjánál fogva rögzítse a padlót a
kalaptartón található horoghoz.
F

A n

yelvénél fogva pattintsa le a fekete
műanyag fedelet.
F

N

yúljon be a nyílásba, és fordítsa el a kék
kupakot egyhatod fordulattal az óramutató
járásával ellentétes irányba.
F

A

nélkül, hogy elengedné, felfelé húzva
óvatosan vegye le a kupakot.
Ne tárolja az
a
d

Blue
® flakonokat a
gépjárműben. Mielőtt a feltöltést megkezdené, ügyeljen arra,
hogy a gépjármű sík, vízszintes talajon álljon.
Téli időjárás esetén győződjön meg arról, hogy
a hőmérséklet magasabb -11
°C-nál. Ellenkező
esetben a befagyott AdBlue
® adalékot nem
lehet áttölteni a tartályba. Állítsa a gépjárművet
néhány órára melegebb helyiségbe, és ezt
követően végezze el a feltöltést.
az


a
dBlue
® adalék kb. -11 °C alatti
h
őmérsékleten fagy meg, és 25 °C felett
bomlik el. A flakonokat hűvös, közvetlen
napsugárzástól védett helyen ajánlott tárolni.
Ilyen körülmények között az adalék legalább
egy évig eláll.
Ha az adalék megfagy, szobahőmérsékleten
teljesen felengedve ismét felhasználható.
10
Ellenőrzések

228
C4-2_hu_Chap10_verification_ed01-2015
C4-2_hu_Chap10_verification_ed01-2015
F Készítse elő az AdBlue® adalékot
tartalmazó flakont. Ellenőrizze a
szavatossági időt, olvassa el figyelmesen a
használati útmutatót a címkén, majd töltse
be a flakon tartalmát a gépjármű AdBlue
®-
tartályába. F

H
a a flakon eltávolítása után túlfolyást
tapasztal, törölje le a betöltőnyílás
környékét egy nedves ronggyal.
F
H
elyezze vissza a kék kupakot a nyílásra,
és fordítsa el egyhatod fordulattal
(ütközésig) az óramutató járásával
megegyező irányba.
F

P
attintsa vissza a fekete műanyag
védőfedelet.
F

A
kassza ki a zsinórt a kalaptartón lévő
horogból, és engedje le a csomagtérpadlót.
Fontos: ha a gépjármű AdBlue
®-
tartálya teljesen kiürült (amit a kijelzett
figyelmeztetések és a motor letiltása
jelez), minimum 3,8

liter folyadékot kell
a tartályba töltenie (azaz két 1,89
literes
flakon tartalmát). Ha az adalék kifröccsent, azonnal
mossa le hideg vízzel vagy törölje le
egy nedves ronggyal.
Ha az adalék kikristályosodott, meleg
vizes szivaccsal távolítsa el.
Fontos:
az adalékanyag teljes
kifogyását követő feltöltéskor a
gyújtás ráadása előtt feltétlen várjon
kb. 5 percet. Közben ne nyissa ki a
vezetőoldali ajtót, ne reteszelje a
gépjárművet, ne tegye a kulcsot a
gyújtáskapcsolóba és ne tegye az
utastérbe a szabad kezes nyitó- és
indítórendszer kulcsát.
A megadott idő elteltével adja rá a
gyújtást, majd 10 másodperc múlva
indítsa be a motort.
Ne dobja az a
d
Blue
® adalékos flakont
a háztartási hulladékkal együtt a
szemétbe. Helyezze az erre szánt
gyűjtőtartályokba, vagy vigye vissza a
kereskedésbe.
Ellenőrzések

229
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015
Ideiglenes gumiabroncs-javító készlet
Hozzáférés a készlethez
A készlet a csomagtartó padlólemeze alatti
tárolóelemben található.A.
H

elyzetválasztó: „ Javítás” vagy „Felfújás”
B.
Be
kapcsolás
(I) / kikapcsolás (O)
C.
L
eeresztőgomb
D.
N
yomásmérő (bar és PSI)
E.
R
ekesz, melynek tartalma:
-
e
gy kábel adapterrel 12 voltos
csatlakozóhoz,
-
k
ülönböző fújófejek labdához,
kerékpártömlőhöz stb.
A készlet ismertetése
F. Tömítőanyag-patron
G. F ehér cső dugóval a javításhoz
H.
F

ekete cső a felfújáshoz
I.
S

ebességkorlátozásos matrica
A kompresszorból és tömítőanyag-patronból
álló komplett rendszer a gumiabroncs
ideiglenes javítását
teszi lehetővé, amíg a
legközelebbi műhelyig el nem jut.
A gumiabroncs futófelüleletén vagy peremén
keletkező és a gumiabroncs sérülését okozó
legtöbb lyuk javítására alkalmas.
A sérült gumiabroncs megjavításának
vagy egy kisebb felfújható
eszköz felfújásának idejére a
gépjármű elektromos áramkörére
csatlakoztathatja a kompresszort.A sebességkorlátozásos matricát (
I)
fel kell ragasztani a kormányra, így
emlékeztetni fogja arra, hogy az egyik
kerék csak ideiglenesen használható.
Ne lépje túl a 80
km/h-s sebességet,
ha valamelyik gumiabroncsot ezzel a
készlettel javította meg.
11
Gyakorlati tudnivalók

230
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015

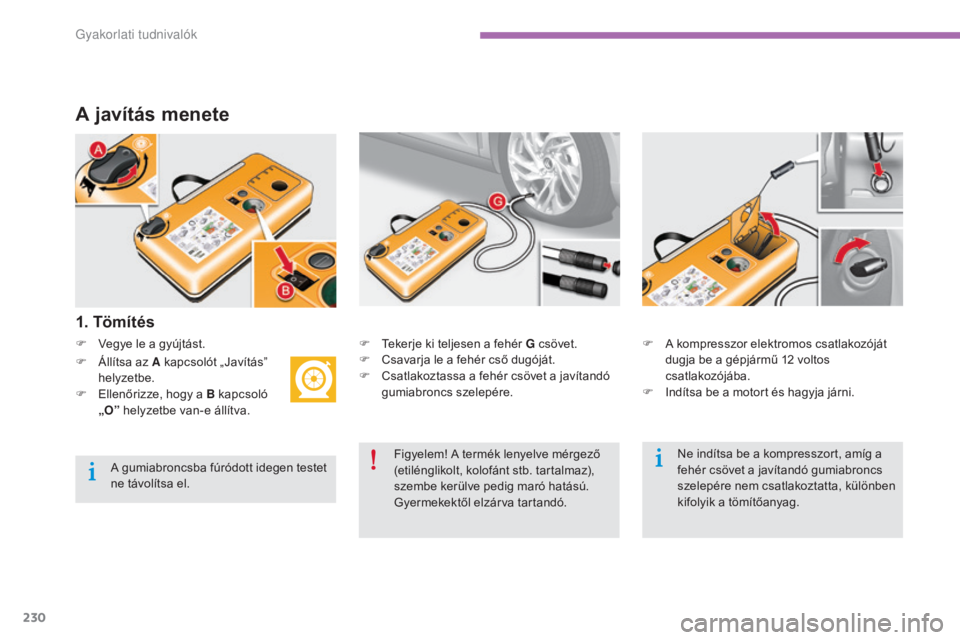

A javítás menete
F Vegye le a gyújtást.
1. Tömítés
F Tekerje ki teljesen a fehér G csövet.
F C savarja le a fehér cső dugóját.
F

C
satlakoztassa a fehér csövet a javítandó
gumiabroncs szelepére. F
A k ompresszor elektromos csatlakozóját
dugja be a gépjármű 12 voltos
csatlakozójába.
F

I
ndítsa be a motort és hagyja járni.
F

Á

llítsa az A kapcsolót „ Javítás”
helyzetbe.
F

E

llenőrizze, hogy a B kapcsoló
„O” helyzetbe van-e állítva.
Figyelem! A termék lenyelve mérgező
(etilénglikolt, kolofánt stb. tartalmaz),
szembe kerülve pedig maró hatású.
Gyermekektől elzárva tartandó.
A gumiabroncsba fúródott idegen testet
ne távolítsa el.
Ne indítsa be a kompresszort, amíg a
fehér csövet a javítandó gumiabroncs
szelepére nem csatlakoztatta, különben
kifolyik a tömítőanyag.
Gyakorlati tudnivalók
