Gépjárművontatás
A vonószem a csomagtartó padlólemeze alatt
található.
A hozzáféréshez:
F
n
yissa ki a csomagtartót,
F

e
melje meg a padlólemezt,
F

z
sinórját a kalaptartó rögzítőhorgába
akasztva rögzítse a padlólemezt,
F

v
egye elő a vonószemet a szerszámos
dobozból.
Hozzáférés a szerszámokhoz Általános szabályok
Az alábbi esetekben a vontatást
mindenképp bízza szakemberre:
-

a
utópályán vagy gyorsforgalmi úton
lerobbant gépjármű esetén,
-
né

gykerék-meghajtású gépjármű
esetén,
-

h
a a sebességváltót nem lehet üresbe
kapcsolni, a kormányzárat és/vagy a
parkolóféket nem lehet kioldani,
-

h
a két kerékkel a talajon végez
vontatást,
-

h
a nem áll rendelkezésre megfelelő
vontatórúd stb.
A saját vagy más gépjármű levehető mechanikus eszköz segítségével történő vontatásakor az
alábbiak szerint kell eljárni.
Tartsa be az országában érvényes
szabályokat.
Bizonyosodjon meg róla, hogy a vontató
gépjármű tömege nagyobb, mint a
vontatotté.
A vontatott gépjármű vezetőjének a
volánnál kell maradnia, és érvényes vezetői
engedéllyel kell rendelkeznie.
Négy kerékkel a talajon történő vontatás
esetén mindig használjon szabványos
vontatórudat; kötél és heveder használata
tilos.
A vontató gépjárműnek lassan, fokozatosan
kell elindulnia.
Álló motorral történő vontatás esetén a fék-
és a kormányrásegítés nem működik.
11
Gy

264
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015
F Az alsó részén megnyomva távolítsa el az első lökhárítón található fedőborítást.
F

C
savarja be a vonószemet ütközésig.
F

S
zerelje fel a vontatórudat.
Saját gépjármű vontatása
F Az alsó részén megnyomva távolítsa el a hátsó lökhárítón található fedőborítást.
F

C
savarja be a vonószemet ütközésig.
F

S
zerelje fel a vontatórudat.
F

K
apcsolja be mindkét jármű
elakadásjelzőjét.
F

L
assan indítson, alacsony sebességgel
haladjon, és csak rövid távot tegyen meg.
Más gépjármű vontatása
F A gyújtáskulcsot egy fokozattal elfordítva oldja a kormányzárat, és engedje ki a
rögzítőféket.
F

K
apcsolja be mindkét jármű
elakadásjelzőjét.
F

L
assan indítson, alacsony sebességgel
haladjon, és csak rövid távot tegyen meg. F
A s

ebességváltó kart állítsa üresbe
(elektronikusan vezérelt vagy
automata sebességváltó esetén N
helyzetbe).
H
a figyelmen kívül hagyja ezt az
utasítást, bizonyos szerkezeti elemek
(fékrendszer, erőátviteli rendszer
stb.) károsodhatnak, és előfordulhat,
hogy a motor újraindítását követően
a fékrásegítés nem fog működni.
Gyakorlati tudnivalók

265
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015

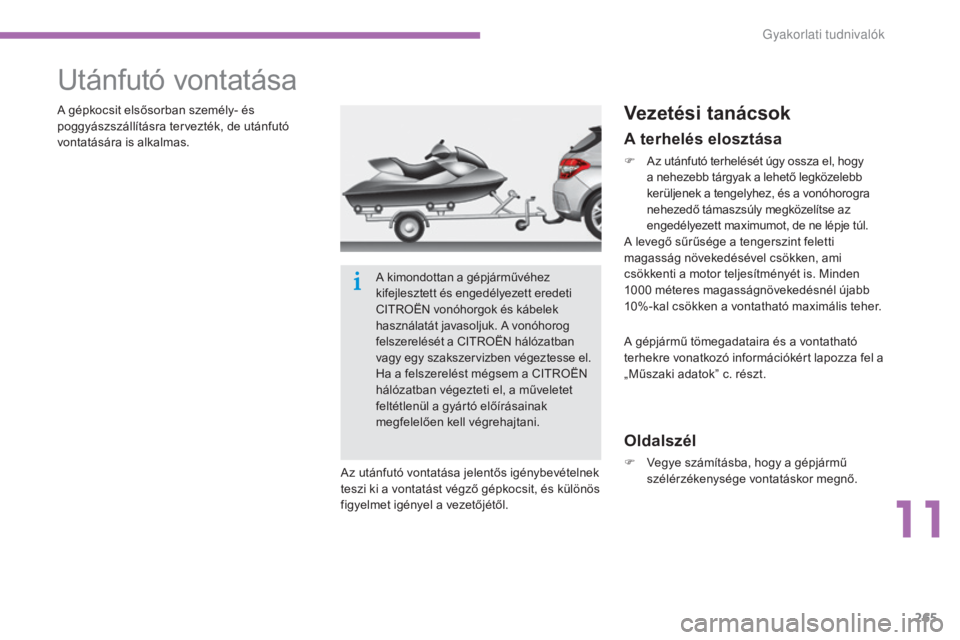

Utánfutó vontatása
A gépkocsit elsősorban személy- és
poggyászszállításra tervezték, de utánfutó
vontatására is alkalmas.Az utánfutó vontatása jelentős igénybevételnek
teszi ki a vontatást végző gépkocsit, és különös
figyelmet igényel a vezetőjétől.Vezetési tanácsok
A terhelés elosztása
F Az utánfutó terhelését úgy ossza el, hogy a nehezebb tárgyak a lehető legközelebb
kerüljenek a tengelyhez, és a vonóhorogra
nehezedő támaszsúly megközelítse az
engedélyezett maximumot, de ne lépje túl.
A levegő sűrűsége a tengerszint feletti
magasság növekedésével csökken, ami
csökkenti a motor teljesítményét is. Minden
1000
méteres magasságnövekedésnél újabb
10%-kal csökken a vontatható maximális teher.
Oldalszél
F Vegye számításba, hogy a gépjármű szélérzékenysége vontatáskor megnő.
A gépjármű tömegadataira és a vontatható
terhekre vonatkozó információkért lapozza fel a
„Műszaki adatokˮ c. részt.
A kimondottan a gépjárművéhez
kifejlesztett és engedélyezett eredeti
CITROËN vonóhorgok és kábelek
használatát javasoljuk. A vonóhorog
felszerelését a CITROËN hálózatban
vagy egy szakszervizben végeztesse el.
Ha a felszerelést mégsem a CITROËN
hálózatban végezteti el, a műveletet
feltétlenül a gyártó előírásainak
megfelelően kell végrehajtani.
11
Gy

266
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015
F A figyelmeztető visszajelzés és a STOP lámpa kigyulladása esetén
állítsa le a gépkocsit, és amint
lehet, vegye le a gyújtást.
Fékek
Utánfutó vontatásakor nagyobb féktávolsággal
kell számolni.
A fékek felmelegedésének elkerülése
érdekében (pl. hegyvidéken, lejtőn lefelé
haladva) használja a motorféket.
Gumiabroncsok
F Ellenőrizze a vontatást végző gépjármű és az utánfutó gumiabroncsainak a nyomását,
és tartsa be a javasolt nyomásértékeket.
Világítás
F Ellenőrizze az utánfutó elektromos jelzőberendezéseit.
Eredeti CITROËN vonóhorog
használata esetén a hátsó
parkolássegítő berendezés
automatikusan kikapcsol.
Hűtés
Utánfutó vontatása emelkedőn a hűtőfolyadék
hőmérsékletének megemelkedését okozza.
Mivel a hűtőventilátor elektromos
működtetésű, hűtőkapacitása nem függ a
motorfordulatszámtól.
F
A m
otor fordulatszámának csökkentése
érdekében csökkentse a sebességet.
A hosszú emelkedőn vontatható maximális
teher az emelkedő dőlésszögétől és a külső
hőmérséklettől függ.
Minden esetben figyeljen a hűtőfolyadék
hőmérsékletére.
Gyakorlati tudnivalók

267
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015
Szerszám nélkül levehető vonófej
Bemutatás
Az eredeti vonóberendezésen a vonófej
szerszám nélkül, egyszerűen és gyorsan fel-,
ill. leszerelhető. A lökhárító mögé beszerelt
vonóberendezés a vonófej leszerelését és a
csatlakozó tartóelemének elrejtését követően
nem látható.
1.
Ta
r t ó e l e m
2.
Z

áróelem
3.
B

iztonsági gyűrű
4.
E

lrejthető csatlakozó
5.
L

evehető fej
6.
A

szerkezet reteszelésére/kireteszelésére
szolgáló forgókapcsoló
7.
K

ulcsos biztonsági zár
8.
A f

orgókapcsoló védőkupakja
9.
A g

ömb védősapkája
10.
H

ordtáskaA. Reteszelt helyzet
A forgókapcsoló nem érintkezik a fejjel
(kb. 5 mm-es hézag).
A zöld jelzés látható.
A forgókapcsoló zárszekezete hátrafelé néz.
B. Kireteszelt helyzet
A forgókapcsoló érintkezik a fejjel.
A zöld jelzés nem látható.
A forgókapcsoló zárszekezete előre néz. Kérjük, tartsa be annak az országnak
az előírásait, ahol közlekedik.
A vonófej terhelhetőségével
kapcsolatban lásd a „Műszaki adatok”
c. fejezetet.
A vonófejjel történő biztonságos
közlekedéssel kapcsolatban lásd az
„Utánfutó vontatása” c. részt.
11
Gyakorlati tudnivalók

268
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015

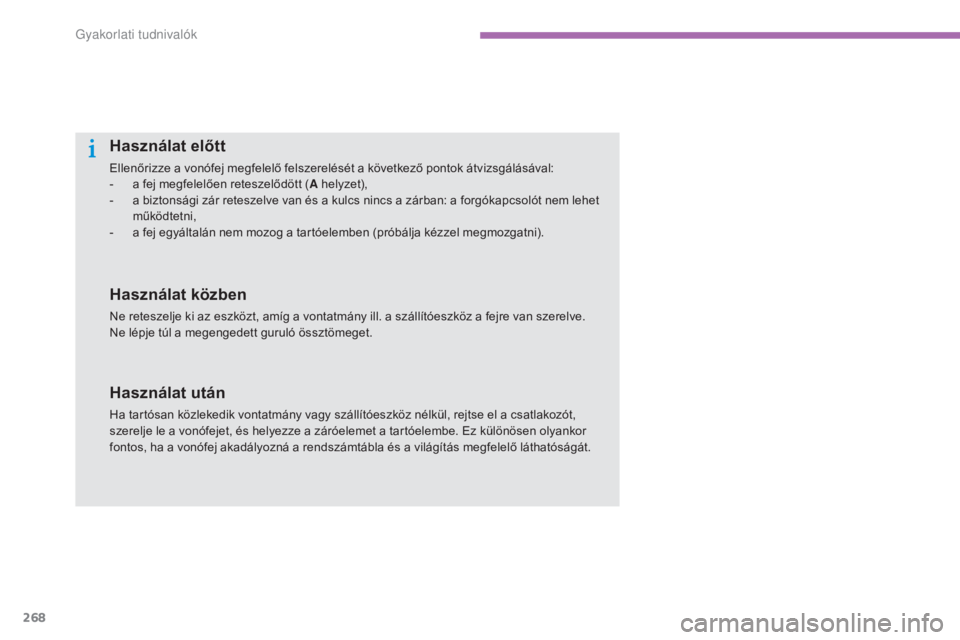

Használat előtt
Ellenőrizze a vonófej megfelelő felszerelését a következő pontok átvizsgálásával:
- a f ej megfelelően reteszelődött ( A helyzet),
-

a b
iztonsági zár reteszelve van és a kulcs nincs a zárban: a forgókapcsolót nem lehet
működtetni,
-

a f
ej egyáltalán nem mozog a tartóelemben (próbálja kézzel megmozgatni).
Használat közben
Ne reteszelje ki az eszközt, amíg a vontatmány ill. a szállítóeszköz a fejre van szerelve.
Ne lépje túl a megengedett guruló össztömeget.
Használat után
Ha tartósan közlekedik vontatmány vagy szállítóeszköz nélkül, rejtse el a csatlakozót,
szerelje le a vonófejet, és helyezze a záróelemet a tartóelembe. Ez különösen olyankor
fontos, ha a vonófej akadályozná a rendszámtábla és a világítás megfelelő láthatóságát.
Gyakorlati tudnivalók

269
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015
A vonófej felszerelése
Távolítsa el a záróelemet a tartóelemből,
és ellenőrizze a rögzítőrendszer állapotát.
Szükség esetén tisztítsa meg a tartóelemet egy
kefével vagy egy tiszta ronggyal.
Vegye ki a vonófejet a táskából.
Távolítsa el a gömb védősapkáját, ill. a
forgókapcsoló védőkupakját.
Tegye a záróelemet, a védősapkát és a
kupakot a táskába.
Ellenőrizze, hogy a fej kireteszelt állapotban
van-e (B helyzet). Ha nem, tegye a kulcsot a
zárba, és a szerkezet kireteszeléséhez fordítsa
el az óramutató járásával ellentétes irányba. Két kézzel fogja meg a vonófejet, felfelé
nyomva helyezze a végét a tartóelembe,
majd a reteszelődés ellenőrzése érdekében
erőteljesen nyomja lefelé a gömb felőli oldalon.
A forgókapcsoló egy kattanással
automatikusan elfordul az óramutató járásával
ellentétes irányba. Vigyázzon, nehogy
megsérüljön a keze.
Ellenőrizze a vonófej megfelelő reteszelődését
(
A helyzet).
A fej rögzítőmechanizmusának reteszeléséhez
fordítsa a kulcsot az óramutató járásával
megegyező irányba.
A kulcsot mindig vegye ki és tartsa biztonságos
helyen.
Ha a kulcsot nem lehet elfordítani,
ill. kivenni, a vonófej rögzítése nem
megfelelő. Kezdje elölről a műveletet.
Ha a reteszelés valamelyik feltétele
nem teljesül, kezdje elölről a műveletet.
Ha a jelzés piros marad, ne használja
a vonóberendezést, és forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez.
11
Gyakorlati tudnivalók

270
C4-2_hu_Chap11_info-pratique_ed01-2015
C4-2_hu_Chap11_info-pratique_ed01-2015
Rögzítse a vontatmányt a vonófejre.
Kösse a vontatmány kábelét a tartóelem
biztonsági gyűrűjére.
A lökhárító alatt látható gyűrűvel húzza le a
csatlakozó tartóelemét.
Nyissa ki a csatlakozóaljzat védőfedelét
és dugja be a vontatmány elektromos
csatlakozóját.

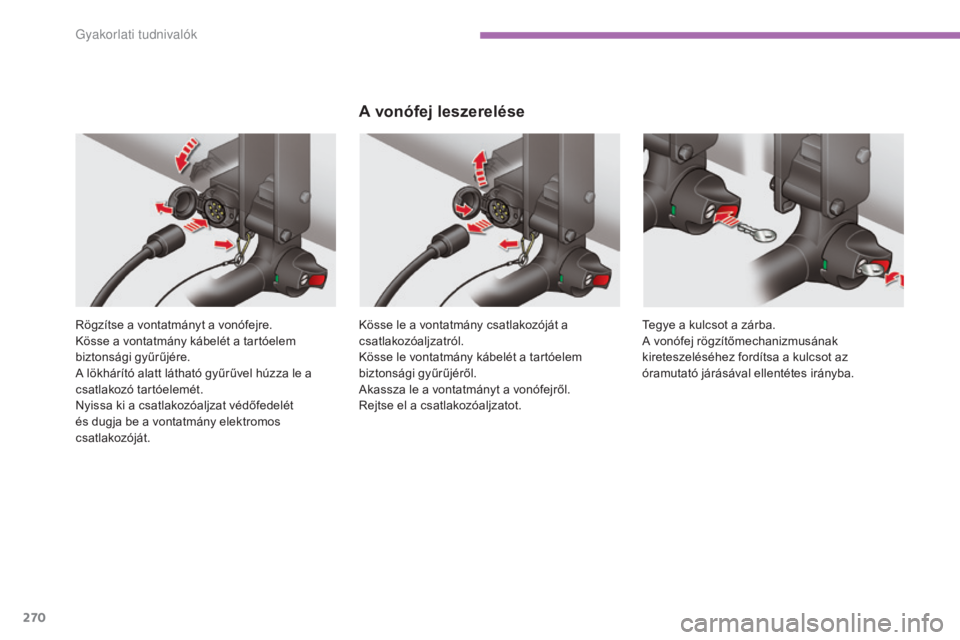

A vonófej leszerelése
Kösse le a vontatmány csatlakozóját a
csatlakozóaljzatról.
Kösse le vontatmány kábelét a tartóelem
biztonsági gyűrűjéről.
Akassza le a vontatmányt a vonófejről.
Rejtse el a csatlakozóaljzatot.Tegye a kulcsot a zárba.
A vonófej rögzítőmechanizmusának
kireteszeléséhez fordítsa a kulcsot az
óramutató járásával ellentétes irányba.
