2015 CITROEN BERLINGO MULTISPACE Instrukcja obsługi (in Polish)

183
berlingo-2-VP_pl_chap08_aide-rapide_ed01-2015berlingo-2-VP_pl_chap08_aide-rapide_ed01-2015
Światła tylne
Procedura ta wymaga wykorzystania
klucza dostarczonego z narzędziami
do zmiany koła.Przy montażu, ustawić prawidłowo
występy oraz przewód zasilający,
tak aby go nie przycisnąć.
Po zmianie żarówki tylnego
kierunkowskazu czas ponownego
uruchomienia wynosi ponad 2
minuty.- odgiąć 4 występy, a następnie wyjąć
oprawę żarówki.
-

W
yjąć uszkodzoną żarówkę delikatnie
ją wciskając i przekręcając w kierunku
przeciwnym do ruchu wskazówek zegara.
-

W
ymienić żarówkę.
a

by wyciągnąć zespół świateł:
-

w modelu z klapą bagażnika, należy

pociągnąć zespół do środka samochodu,
-

w modelu z drzwiami skrzydłowymi

bagażnika, należy pociągnąć zespół do
siebie.Więcej informacji na temat żarówek
można przeczytać w części " r odzaje
żarówek".
1.

Światła stop / światła pozycyjne



T
yp B, P21/5W - 21/5W
2.

Kierunkowskazy



T
yp B, P y 21W - 21W
(bursztynowe)
3.

Światła cofania



T
yp B, P21W - 21W
4.

Światła przeciwmgłowe

T

yp B, P21W - 21W
Mycie pod ciśnieniem
s

tosując ten rodzaj mycia
trudnych do usunięcia zabrudzeń
nie wolno kierować strumienia
wody na reflektory, światła i ich obrys,
aby uniknąć uszkodzenia lakieru i
uszczelek.
r

ubryka 9, część "Zmiana koła".
- odnaleźć uszkodzoną żarówkę, a
następnie otworzyć tylne drzwi o 180°.
rubryka 3, część "otwieranie".
-

W
yjąć dwie śruby mocujące za
pomocą klucza z zestawu narzędzi.
-
o d zewnątrz, pociągnąć zespół
świateł.
-

Przytrzymując światło, odłączyć
złącze elektryczne.
SZYBKA POMOC
8
Wymiana żarówki

184
berlingo-2-VP_pl_chap08_aide-rapide_ed01-2015berlingo-2-VP_pl_chap08_aide-rapide_ed01-2015
Oświetlenie tablicy rejestracyjnej
- odkręcić dwie nakrętki.
-
Popchnąć trzpienie.
-


W razie potrzeby
, odłączyć złącze,
aby wyjąć światło.
-

W
ymienić żarówkę.
Trzecie światło stop
Typ A, W16W - 16W
Typ A, W5W - 5W
Z tylną klapą
-
o
dchylić przezroczystą plastikową
osłonę za pomocą śrubokręta.
-

W

ymienić żarówkę.
-

Założyć przezroczystą plastikową
obudowę i nacisnąć na nią. Z drzwiami skrzydłowymi
-

o
dpiąć wewnętrzną wykładzinę.
-
o
dłączyć złącze, odginając występ.
-
o
brócić oprawę żarówki o ćwierć
obrotu w kierunku przeciwnym do
ruchu wskazówek zegara.
-

W

ymienić żarówkę.
-

Założyć

oprawę żarówki i podłączyć
złącze.
-

Założyć wykładzinę.
Wymiana żarówki

185
berlingo-2-VP_pl_chap08_aide-rapide_ed01-2015berlingo-2-VP_pl_chap08_aide-rapide_ed01-2015
WYMIANA bEZPIECZNIKA
skrzynki bezpieczników znajdują się:
-
w dolnej części deski rozdzielczej

z lewej strony (za pokrywą),
-

pod pokrywą silnika (w pobliżu
akumulatora).
o

pisano tylko te bezpieczniki,
które mogą być wymienione przez
użytkownika, z użyciem szczypiec
znajdujących się za schowkiem w
desce rozdzielczej po prawej stronie.
Wszystkie pozostałe czynności należy
wykonać w
aso

sieci c I tro Ë n lub w
warsztacie specjalistycznym.
Wyjmowanie i wkładanie
bezpiecznika
Zawsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu prądu.
Informacja dla warsztatów
samochodowych: pełne informacje
na temat bezpieczników i
przekaźników znajdują się na
schematach elektrycznych dostępnych
w sieci serwisowej.
c

I
tro
Ë
n
nie ponosi
odpowiedzialności za koszty naprawy
samochodu lub usterki spowodowane
instalacją dodatkowych akcesoriów,
niedostarczonych i niezatwierdzonych
przez sieć
c
I
tro
Ë
na
oraz
niezainstalowanych zgodnie z
zaleceniami, szczególnie, gdy zużycie
prądu wszystkich podłączonych
dodatkowych akcesoriów przekracza
10


miliamperów. Przed wymianą bezpiecznika, należy
odnaleźć i usunąć przyczynę usterki.
●
u żyć szczypiec.
SZYbKA POMOC
8
Wymiana bezpiecznika

186
berlingo-2-VP_pl_chap08_aide-rapide_ed01-2015berlingo-2-VP_pl_chap08_aide-rapide_ed01-2015
Bezpieczniki deski rozdzielczej
odchylić pokrywę, aby uzyskać dostęp
do bezpieczników .
bezpieczniki
Fnatężenie
A Funkcja
1 15 Wycieraczka przedniej szyby
2 -Wolny
3 5Poduszka powietrzna
4 10
k

limatyzacja, gniazdo diagnostyczne, sterowanie
lusterkami wstecznymi, wiązka światła reflektorów
5 30 Podnośniki szyb
6 30 Zamki
7 5
tylna lampka sufitowa, przednia lampka do czytania,
konsola pod dachem
8 20
r

adioodtwarzacz, ekran, wykrywanie niskiego
ciśnienia w oponach, alarm i syrena
9 30
g

niazdo 12 V z przodu i z tyłu
10 15
k

olumna środkowa
11 15
n

iskie napięcie stacyjki
12 15
c

zujnik deszczu i natężenia oświetlenia, poduszka
powietrzna
13 5Zestaw wskaźników
14 15Pomoc przy parkowaniu, sterowanie automatyczną
klimatyzacją, zestaw głośnomówiący
15 30 Zamki
16 -Wolny
17 40
o

dmrażanie tylnej szyby / lusterek wstecznych
Wymiana bezpiecznika

187
berlingo-2-VP_pl_chap08_aide-rapide_ed01-2015berlingo-2-VP_pl_chap08_aide-rapide_ed01-2015
Bezpieczniki w kabinie
bezpieczniki Fampery
A Funkcja
1 -Wolny
2 20
s

iedzenia podgrzewane
3 -Wolny
4 15Przekaźnik składanych lusterek wstecznych
5 15 Przekaźnik gniazda dla urządzeń chłodniczych
SZYBKA POMOC
8
Wymiana bezpiecznika

188
berlingo-2-VP_pl_chap08_aide-rapide_ed01-2015berlingo-2-VP_pl_chap08_aide-rapide_ed01-2015
Bezpieczniki pod pokrywą
silnika
Po otworzeniu pokrywy, odpiąć i
odchylić odpowiednią skrzynkę, aby
uzyskać dostęp do bezpieczników.
bezpieczniki Fampery
A Funkcja
1 20
k

ontrola silnika
2 15
s

ygnał dźwiękowy
3 10Pompa spryskiwacza przedniej i tylnej szyby
4 20Pompa spryskiwacza reflektorów
5 15 Elementy silnika
6 10
c

zujnik kąta obrotu kierownicy, E sc
710s

tycznik stop, stycznik sprzęgła
8 25
r

ozrusznik
9 10
s

ilnik wiązki światła reflektorów, moduł parkingowy
10 30 Elementy silnika
11 40 Wolny
12 30 Wycieraczka szyby
13 40 BSI
14 30 Pompa
15 10 Światło drogowe prawe
16 10Światło drogowe lewe
17 15Światło mijania prawe
18 15Światło mijania lewe
Wymiana bezpiecznika

189
berlingo-2-VP_pl_chap08_aide-rapide_ed01-2015berlingo-2-VP_pl_chap08_aide-rapide_ed01-2015
Specjalne ustawienie piór
wycieraczek przednichWymiana pióra wycieraczki
przedniej szyby
- unieść ramię wycieraczki.
- o dpiąć i zdjąć pióro wycieraczki.
-

Założyć nowe pióro wycieraczki.
-


Położyć ramię wycieraczki.
Wymiana pióra wycieraczki
tylnej szyby
- unieść ramię wycieraczki, a
następnie odpiąć i zdjąć pióro
wycieraczki.
-

Założyć nowe pióro wycieraczki i
położyć ramię wycieraczki.
WYMIANA PI ó RA WYCIERACZKI SZYBY
- Po upływie mniej niż jednej
minuty od wyłączenia zapłonu,
przesunąć dźwignię wycieraczek w
dół, w celu ustawienia ich wzdłuż
słupków szyby przedniej (pozycja
szczególna).
W celu ustawienia wycieraczek w
normalnym położeniu, włączyć zapłon
i przesunąć dźwignię sterowania
wycieraczkami.
SZYBKA
8
W

190
berlingo-2-VP_pl_chap08_aide-rapide_ed01-2015berlingo-2-VP_pl_chap08_aide-rapide_ed01-2015
Bez podnoszenia (cztery koła
na ziemi)
należy zawsze stosować drążek
holowniczy .

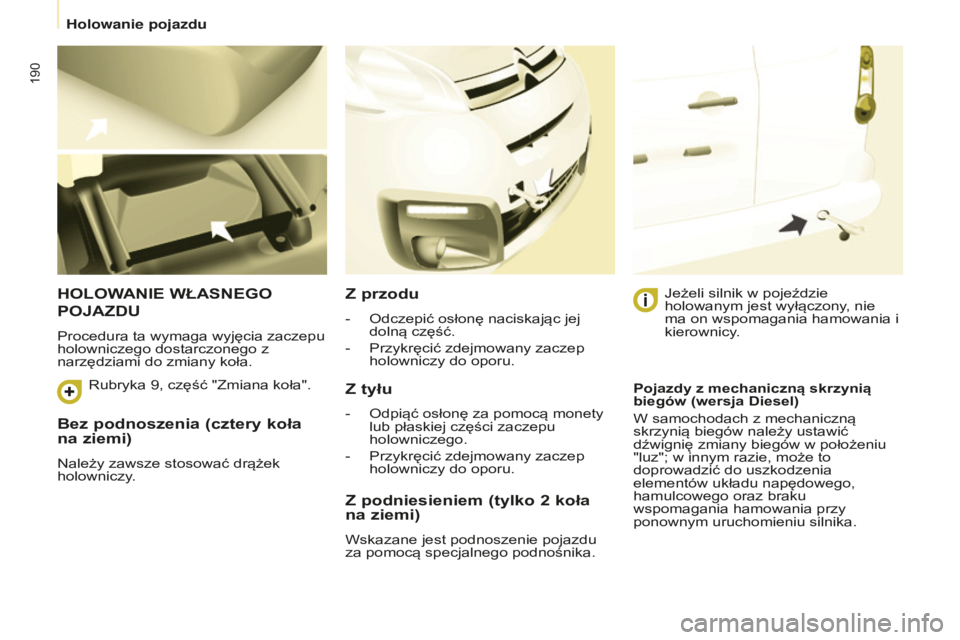

hOLOWANIE WŁASNEGO
POJAZD

u
Procedura ta wymaga wyjęcia zaczepu
holowniczego dostarczonego z
narzędziami do zmiany koła.
Z przodu
- odczepić osłonę naciskając jej
dolną część.
-

Przykręcić zdejmowany zaczep
holowniczy do oporu.
Z tyłu
- odpiąć osłonę za pomocą monety
lub płaskiej części zaczepu
holowniczego.
-

Przykręcić zdejmowany zaczep
holowniczy do oporu.

j eżeli silnik w pojeździe
holowanym jest wyłączony, nie
ma on wspomagania hamowania i
kierownicy.
Z podniesieniem (tylko 2 koła
na ziemi)
Wskazane jest podnoszenie pojazdu
za pomocą specjalnego podnośnika. Pojazdy z mechaniczną skrzynią
biegów (wersja Diesel)
W samochodach z mechaniczną
skrzynią biegów należy ustawić
dźwignię zmiany biegów w położeniu
"luz"; w innym razie, może to
doprowadzić do uszkodzenia
elementów układu napędowego,
hamulcowego oraz braku
wspomagania hamowania przy
ponownym uruchomieniu silnika.
r

ubryka 9, część "Zmiana koła".
Holowanie pojazdu
