2015 CITROEN BERLINGO MULTISPACE Betriebsanleitungen (in German)

95
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2015
MODUTOP-DACH
die dachverkleidung ist in Verlängerung
der Dachablage als multifunktionales Dach
ausgeführt. Dieses besteht aus folgenden
Komponenten:
Staufächer
Auf jeder Seite des Daches befinden
sich Staufächer. Das maximal zulässige
Ladegewicht beträgt 6
kg.
d

urch den transparenten Boden können
die darin verstauten
g egenstände leicht
ausgemacht werden.
l

egen s ie keine g egenstände in den
s

taufächern ab, die eine g efahr für die
Insassen darstellen könnten.
Deckenleuchte
die deckenleuchte entspricht in ihrer
Funktionsweise der vorderen Deckenleuchte.
Siehe
Abschnitt 4, Unterabschnitt
"Bordausstattung", Kapitel
"Deckenleuchten".
eRgOnOMie und BORdKOMFORt
4
Bordausstattung

96
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2015
Von innenVon außen
Staufach hinten
das dachstaufach ist von den Rücksitzen
und vom Kof ferraum aus erreichbar.
Von den Rücksitzen aus schieben
s ie die
Klappen auf, um sie zu öffnen.
Belüftungsdüsen
anhand eines dreistufenreglers können sie
den Luftstrom einstellen.
d

iese Belüftungsdüsen verfügen zusätzlich
über einen Duftspender.
Vom Kofferraum aus legen Sie den Daumen
in die Mulde und ziehen Sie am Griff, um
das Staufach zu öffnen.
Öffnen
s
ie das
d
achstaufach
vorsichtig, damit darin verstaute
Gegenstände nicht herausfallen.
Die maximal zulässige Traglast beträgt 10

kg.
Bordausstattung

97
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2015
DUFTSPENDER
Mit dem Duftspender kann über die
Belüftungsdüsen des d aches ein d uftstoff
im Fahrzeuginnenraum verbreitet werden.
Einstellung der Ausströmmenge
Drehen Sie zum Einstellen der
Ausströmmenge den Chromregler:
-

zum V
erringern nach links,
-

zum Erhöhen nach rechts.
Um das

Ausströmen zu unterbinden, drehen
Sie den Chromregler bis zum Anschlag nach
links.
Duftspender ausbauen
- Den Regler eindrücken und dabei um
eine V ierteldrehung bis zum Anschlag
nach links drehen.
-

Ziehen
s ie den d uftspender aus der
Dachverkleidung heraus.
-

T
auschen Sie die Patrone aus.
eRgOnOMie und BORdKOMFORt
4
Bordausstattung

98
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2015

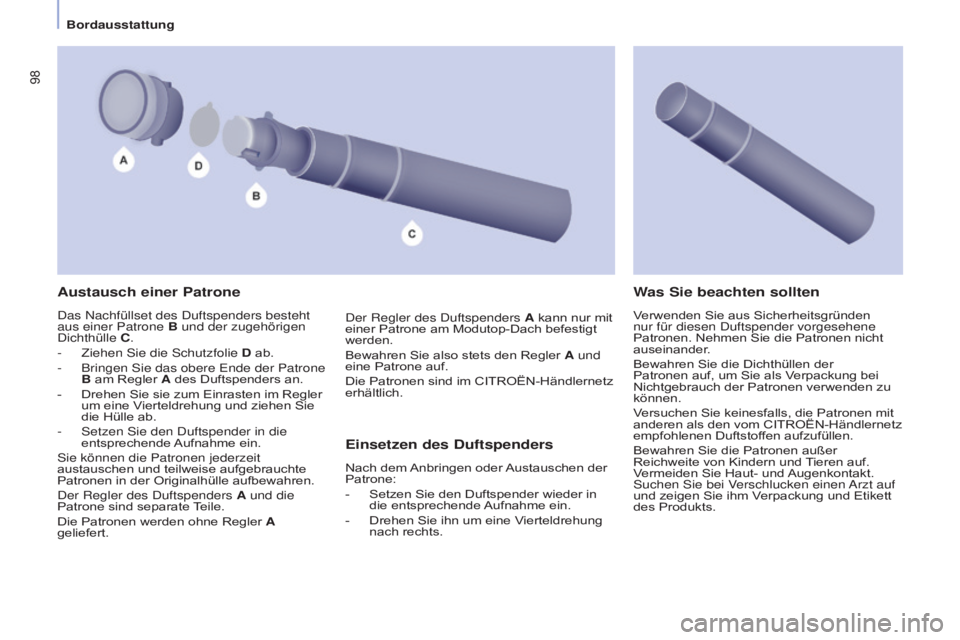

Austausch einer Patrone
das nachfüllset des duftspenders besteht
aus einer Patrone B und der zugehörigen
d

ichthülle C.
-

Ziehen
s ie die s chutzfolie D ab.
-

Bringen
s ie das obere e nde der Patrone
B am Regler A des Duftspenders an.
-

Drehen Sie sie zum Einrasten im Regler
um eine V

ierteldrehung und ziehen Sie
die Hülle ab.
-
s etzen s ie den d uftspender in die
entsprechende Aufnahme ein.
s

ie können die Patronen jederzeit
austauschen und teilweise aufgebrauchte
Patronen in der Originalhülle aufbewahren.
d

er Regler des d uftspenders A und die
Patrone sind separate Teile.
Die Patronen werden ohne Regler A
geliefert.
Einsetzen des Duftspenders
Nach dem Anbringen oder Austauschen der
Patrone:
-

Setzen Sie den Duftspender wieder in
die entsprechende

Aufnahme ein.
-

Drehen Sie ihn um eine V
ierteldrehung
nach rechts.
Was Sie beachten sollten
Verwenden Sie aus Sicherheitsgründen
nur für diesen d uftspender vorgesehene
Patronen. Nehmen Sie die Patronen nicht
auseinander.
Bewahren Sie die Dichthüllen der
Patronen auf, um Sie als Verpackung bei
Nichtgebrauch der Patronen verwenden zu
können.
Versuchen Sie keinesfalls, die Patronen mit
anderen als den vom CITROËN-Händlernetz
empfohlenen Duftstoffen aufzufüllen.
Bewahren Sie die Patronen außer
Reichweite von Kindern und Tieren auf.
Vermeiden Sie Haut- und Augenkontakt.
s

uchen s ie bei Verschlucken einen
a
rzt auf
und zeigen Sie ihm Verpackung und Etikett
des Produkts.d
er Regler des
d
uftspenders A kann nur mit
einer Patrone am Modutop-Dach befestigt
werden.
Bewahren Sie also stets den Regler A und
eine Patrone auf.
Die Patronen sind im CITROËN-Händlernetz
erhältlich.
Bordausstattung

99
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2015

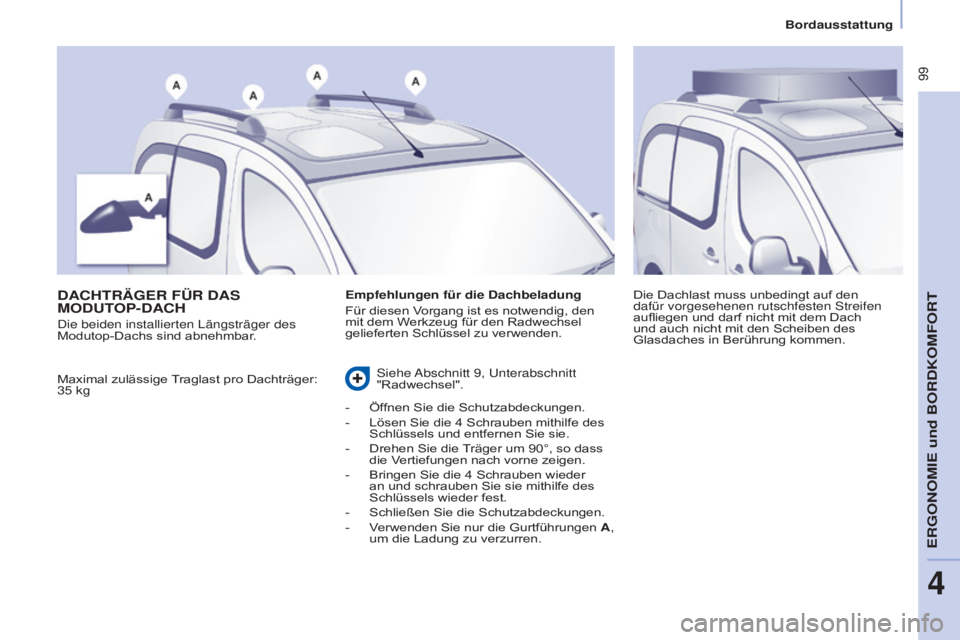

DACHTRäGER FÜR DAS
M ODUTOP -D ACH
Maximal zulässige Traglast pro Dachträger:
35 kg Die Dachlast muss unbedingt auf den
dafür vorgesehenen rutschfesten
s treifen
aufliegen und darf nicht mit dem Dach
und auch nicht mit den Scheiben des
Glasdaches in Berührung kommen.
Empfehlungen für die Dachbeladung
Für diesen Vorgang ist es notwendig, den
mit dem Werkzeug für den Radwechsel
gelieferten Schlüssel zu verwenden.
d
ie beiden installierten l ängsträger des
Modutop-Dachs sind abnehmbar.s iehe a bschnitt 9, u nterabschnitt
"Radwechsel".
-

Öf
fnen Sie die Schutzabdeckungen.
-

Lösen Sie die 4
Schrauben mithilfe des
Schlüssels und entfernen Sie sie.
-

Drehen Sie die
Träger um 90°, so dass
die Vertiefungen nach vorne zeigen.
-

Bringen Sie die 4
Schrauben wieder
an und schrauben Sie sie mithilfe des
Schlüssels wieder fest.
-

Schließen Sie die Schutzabdeckungen.
-


V
erwenden Sie nur die Gurtführungen A,
um die Ladung zu verzurren.
eRgOnOMie und BORdKOMFORt
4
Bordausstattung

100
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2015

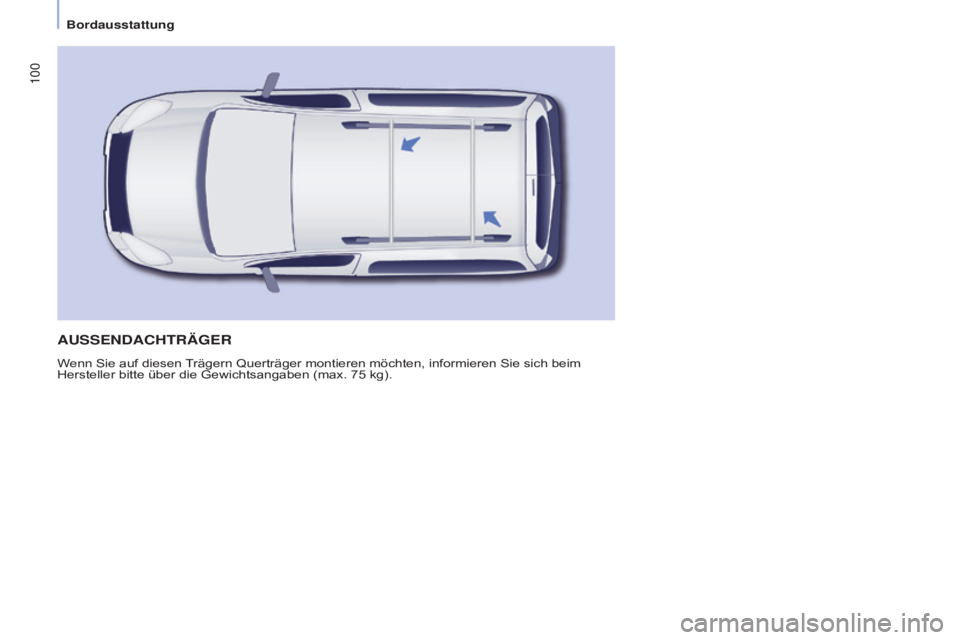

AUSSENDACHTRäGER
Wenn Sie auf diesen Trägern Querträger montieren möchten, informieren Sie sich beim
Hersteller bitte über die Gewichtsangaben (max. 75 kg).
Bordausstattung

101
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2015
Automatisches Ein-/Ausschaltendie d eckenleuchte vorne schaltet sich
beim Abziehen des Zündschlüssels, beim
Entriegeln des Fahrzeugs, beim Öffnen
einer der Vordertüren und beim Orten des
Fahrzeugs mit Hilfe der Fernbedienung ein.
Sie erlischt nach dem Einschalten der
Zündung und beim Verriegeln des
Fahrzeugs nach und nach. Vordere Sitzplätze: Einschalten
beim Öffnen einer der vorderen
Türen.
Diese werden bei eingeschalteter
Zündung manuell über einen Schalter
betätigt.
Hintere Sitzplätze: Einschalten
beim Öffnen einer der hinteren
Türen.
Wenn die
t

üren einige Minuten
geöffnet bleiben, erlöschen die
Deckenleuchten.
d

auernd ausgeschaltet
d
auerbeleuchtung bei
eingeschalteter Zündung
Deckenleuchte vorne
DECKENLEUCHTEN
Deckenleuchte hinten
Getrennte Leseleuchten vorne
eRgOnOMie und BORdKOMFORt
4
Bordausstattung

102
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2015

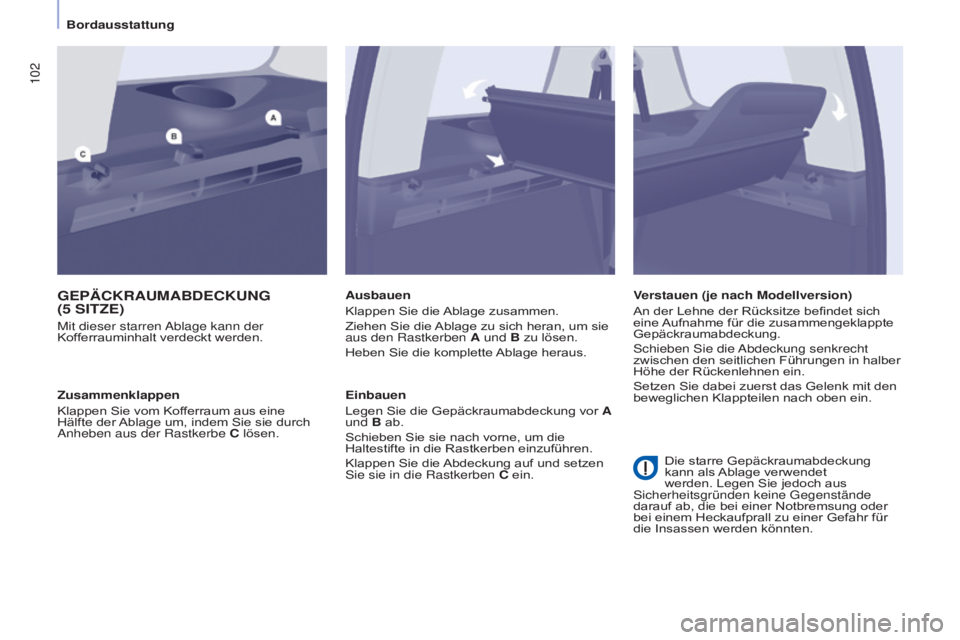

GEPäCKRAUMABDECKUNG
(5 S ITZE )
Mit dieser starren a blage kann der
Kofferrauminhalt verdeckt werden. Ausbauen
Klappen Sie die Ablage zusammen.
Ziehen Sie die Ablage zu sich heran, um sie
aus den Rastkerben A und B zu lösen.
Heben Sie die komplette Ablage heraus.
Einbauen
Legen Sie die Gepäckraumabdeckung vor A
und B ab.
Schieben Sie sie nach vorne, um die
Haltestifte in die Rastkerben einzuführen.
Klappen Sie die Abdeckung auf und setzen
s

ie sie in die Rastkerben C ein.
Zusammenklappen
Klappen Sie vom Kofferraum aus eine
Hälfte der Ablage um, indem Sie sie durch
a

nheben aus der Rastkerbe C lösen. Verstauen (je nach Modellversion)
An der Lehne der Rücksitze befindet sich
eine Aufnahme für die zusammengeklappte
Gepäckraumabdeckung.
s

chieben s ie die
a
bdeckung senkrecht
zwischen den seitlichen Führungen in halber
Höhe der Rückenlehnen ein.
Setzen Sie dabei zuerst das Gelenk mit den
beweglichen Klappteilen nach oben ein.
Die starre Gepäckraumabdeckung
kann als Ablage verwendet
werden. Legen Sie jedoch aus
s

icherheitsgründen keine g egenstände
darauf ab, die bei einer Notbremsung oder
bei einem Heckaufprall zu einer Gefahr für
die Insassen werden könnten.
Bordausstattung
