Page 65 of 280

TASTE MONO
Drücken Sie die Taste MONO, um die Lufttemperatur auf der
Beifahrerseite mit der auf der Fahrerseite anzugleichen. Auf diese
Weise kann man auch die Luftverteilung zwischen den beiden
Bereichen einstellen, indem man den Drehgriff N dreht.
Diese Funktion vereinfacht die Temperatureinstellung wenn nur der
Fahrer anwesend ist.
Um zur getrennten Steuerung der Temperaturen und der Luftverteilung
zurückzukehren, drehen Sie den Drehgriff H, um die Temperatur auf
der Beifahrerseite einzustellen oder drücken Sie die Taste MONO,
wenn das Led auf der Taste aufleuchtet.
UMLUFT
Die Umluft wird nach folgenden Funktionslogiken verwaltet:
❒Einschalten des Automatikbetriebs: drücken Sie eine der Tasten
AUTO. Die Aktivierung wird durch das Aufleuchten des Schriftzuges
AUTO auf dem Display angezeigt;
❒erzwungene Einschaltung (Umluftbetrieb immer eingeschaltet):
Anzeige durch das Aufleuchten des LEDs auf der Taste C und des
Symbols
auf dem Display;
❒erzwungene Ausschaltung (Umluft immer ausgeschaltet,
Frischluftzufuhr), was durch das Ausschalten des LEDs auf der Taste
C und dem Symbol
auf dem Display angezeigt wird. Das
erzwungene Ein-/Ausschalten kann über die Taste C angewählt
werden.ZUR BEACHTUNG Die Einschaltung des Umluftbetriebs ermöglicht ein
schnelleres Erreichen der gewünschten Bedingungen, um den
Fahrgastraum zu beheizen oder abzukühlen.
Die Einschaltung de Umluftbetriebs sollte bei regnerischen/kalten
Tagen vermieden werden, weil dadurch das Beschlagen der Scheiben
bei nicht eingeschalteter Klimaanlage noch verstärkt würde.
Bei niedrigen Außentemperaturen wird der Umluftbetrieb erzwungen
ausgeschaltet (mit Frischluftzufuhr von außen), um die Bildung von
Scheibenbeschlag zu vermeiden. Im Automatikbetrieb wird der
Umluftbetrieb automatisch vom System je nach den klimatischen
Bedingungen der Umgebung gesteuert.
Wenn die manuelle Steuerung des Umluftbetriebs eingestellt ist, erlischt
auf dem Display die Schrift FULL, und auf dem Programmsymbol
verschwindet AUTO.
Bei niedriger Außentemperatur empfiehlt es sich nicht,
die Funktion des Umluftbetriebs einzuschalten, da die
Scheiben schneller beschlagen könnten.
KLIMAKOMPRESSOR
Drücken Sie die Taste B, um den Kompressor ein-/auszuschalten. Das
Ausschalten des Klimakompressors bleibt auch nach dem Abstellen des
Motors gespeichert.
Wird der Kompressor ausgeschaltet, deaktiviert das System die Umluft,
um ein Beschlagen der Scheiben zu verhindern. In diesem Fall erlöscht
der Schriftzug FULL auf dem Display, auch wenn das System in der
Lage ist, die gewünschte Temperatur aufrecht zu erhalten.
Ist das System jedoch nicht mehr in der Lage, die verlangte Temperatur
zu halten, blinken die Temperaturanzeigen auf und der Schriftzug
AUTO erlischt.
61
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 66 of 280

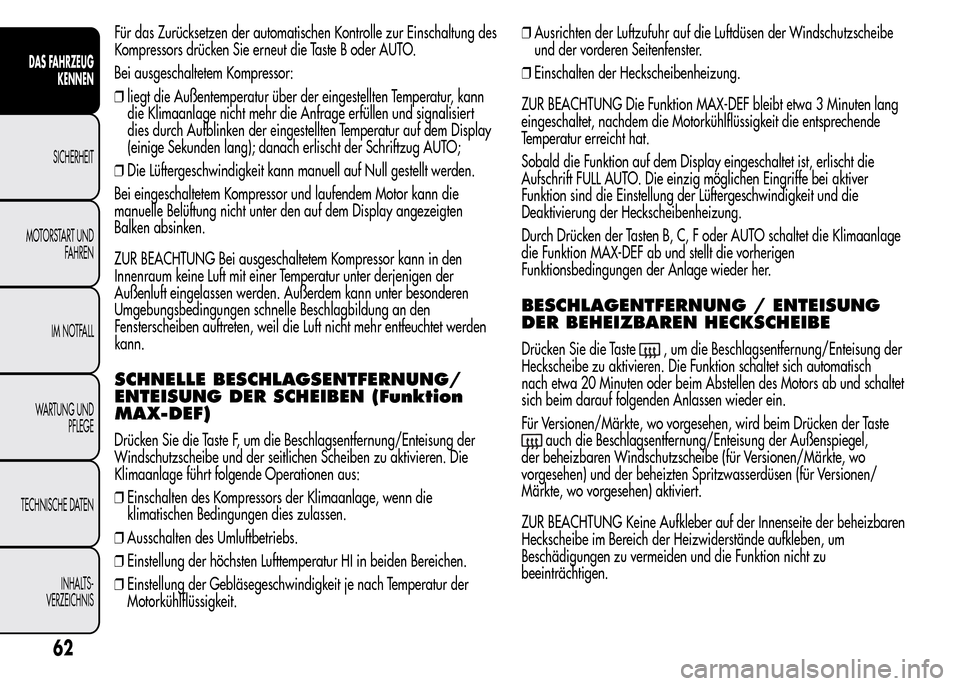

Für das Zurücksetzen der automatischen Kontrolle zur Einschaltung des
Kompressors drücken Sie erneut die Taste B oder AUTO.
Bei ausgeschaltetem Kompressor:
❒liegt die Außentemperatur über der eingestellten Temperatur, kann
die Klimaanlage nicht mehr die Anfrage erfüllen und signalisiert
dies durch Aufblinken der eingestellten Temperatur auf dem Display
(einige Sekunden lang); danach erlischt der Schriftzug AUTO;
❒Die Lüftergeschwindigkeit kann manuell auf Null gestellt werden.
Bei eingeschaltetem Kompressor und laufendem Motor kann die
manuelle Belüftung nicht unter den auf dem Display angezeigten
Balken absinken.
ZUR BEACHTUNG Bei ausgeschaltetem Kompressor kann in den
Innenraum keine Luft mit einer Temperatur unter derjenigen der
Außenluft eingelassen werden. Außerdem kann unter besonderen
Umgebungsbedingungen schnelle Beschlagbildung an den
Fensterscheiben auftreten, weil die Luft nicht mehr entfeuchtet werden
kann.
SCHNELLE BESCHLAGSENTFERNUNG/
ENTEISUNG DER SCHEIBEN (Funktion
MAX-DEF)
Drücken Sie die Taste F, um die Beschlagsentfernung/Enteisung der
Windschutzscheibe und der seitlichen Scheiben zu aktivieren. Die
Klimaanlage führt folgende Operationen aus:
❒Einschalten des Kompressors der Klimaanlage, wenn die
klimatischen Bedingungen dies zulassen.
❒Ausschalten des Umluftbetriebs.
❒Einstellung der höchsten Lufttemperatur HI in beiden Bereichen.
❒Einstellung der Gebläsegeschwindigkeit je nach Temperatur der
Motorkühlflüssigkeit.❒Ausrichten der Luftzufuhr auf die Luftdüsen der Windschutzscheibe
und der vorderen Seitenfenster.
❒Einschalten der Heckscheibenheizung.
ZUR BEACHTUNG Die Funktion MAX-DEF bleibt etwa 3 Minuten lang
eingeschaltet, nachdem die Motorkühlflüssigkeit die entsprechende
Temperatur erreicht hat.
Sobald die Funktion auf dem Display eingeschaltet ist, erlischt die
Aufschrift FULL AUTO. Die einzig möglichen Eingriffe bei aktiver
Funktion sind die Einstellung der Lüftergeschwindigkeit und die
Deaktivierung der Heckscheibenheizung.
Durch Drücken der Tasten B, C, F oder AUTO schaltet die Klimaanlage
die Funktion MAX-DEF ab und stellt die vorherigen
Funktionsbedingungen der Anlage wieder her.
BESCHLAGENTFERNUNG / ENTEISUNG
DER BEHEIZBAREN HECKSCHEIBE
Drücken Sie die Taste, um die Beschlagsentfernung/Enteisung der
Heckscheibe zu aktivieren. Die Funktion schaltet sich automatisch
nach etwa 20 Minuten oder beim Abstellen des Motors ab und schaltet
sich beim darauf folgenden Anlassen wieder ein.
Für Versionen/Märkte, wo vorgesehen, wird beim Drücken der Taste
auch die Beschlagsentfernung/Enteisung der Außenspiegel,
der beheizbaren Windschutzscheibe (für Versionen/Märkte, wo
vorgesehen) und der beheizten Spritzwasserdüsen (für Versionen/
Märkte, wo vorgesehen) aktiviert.
ZUR BEACHTUNG Keine Aufkleber auf der Innenseite der beheizbaren
Heckscheibe im Bereich der Heizwiderstände aufkleben, um
Beschädigungen zu vermeiden und die Funktion nicht zu
beeinträchtigen.
62
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 67 of 280

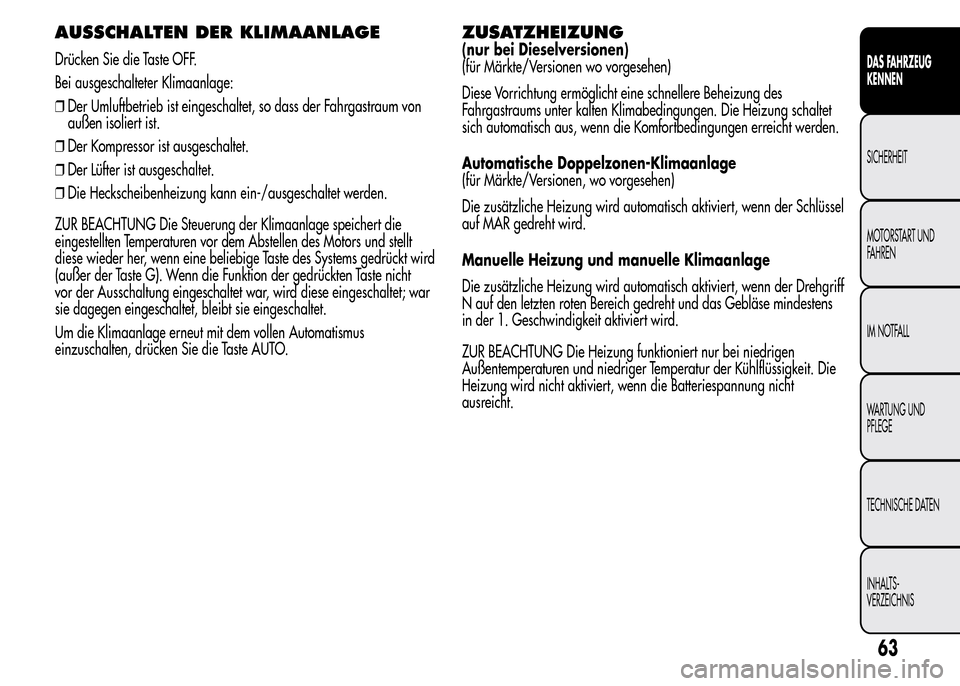

AUSSCHALTEN DER KLIMAANLAGE
Drücken Sie die Taste OFF.
Bei ausgeschalteter Klimaanlage:
❒Der Umluftbetrieb ist eingeschaltet, so dass der Fahrgastraum von
außen isoliert ist.
❒Der Kompressor ist ausgeschaltet.
❒Der Lüfter ist ausgeschaltet.
❒Die Heckscheibenheizung kann ein-/ausgeschaltet werden.
ZUR BEACHTUNG Die Steuerung der Klimaanlage speichert die
eingestellten Temperaturen vor dem Abstellen des Motors und stellt
diese wieder her, wenn eine beliebige Taste des Systems gedrückt wird
(außer der Taste G). Wenn die Funktion der gedrückten Taste nicht
vor der Ausschaltung eingeschaltet war, wird diese eingeschaltet; war
sie dagegen eingeschaltet, bleibt sie eingeschaltet.
Um die Klimaanlage erneut mit dem vollen Automatismus
einzuschalten, drücken Sie die Taste AUTO.
ZUSATZHEIZUNG
(nur bei Dieselversionen)
(für Märkte/Versionen wo vorgesehen)
Diese Vorrichtung ermöglicht eine schnellere Beheizung des
Fahrgastraums unter kalten Klimabedingungen. Die Heizung schaltet
sich automatisch aus, wenn die Komfortbedingungen erreicht werden.
Automatische Doppelzonen-Klimaanlage
(für Märkte/Versionen, wo vorgesehen)
Die zusätzliche Heizung wird automatisch aktiviert, wenn der Schlüssel
auf MAR gedreht wird.
Manuelle Heizung und manuelle Klimaanlage
Die zusätzliche Heizung wird automatisch aktiviert, wenn der Drehgriff
N auf den letzten roten Bereich gedreht und das Gebläse mindestens
in der 1. Geschwindigkeit aktiviert wird.
ZUR BEACHTUNG Die Heizung funktioniert nur bei niedrigen
Außentemperaturen und niedriger Temperatur der Kühlflüssigkeit. Die
Heizung wird nicht aktiviert, wenn die Batteriespannung nicht
ausreicht.
63
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 68 of 280

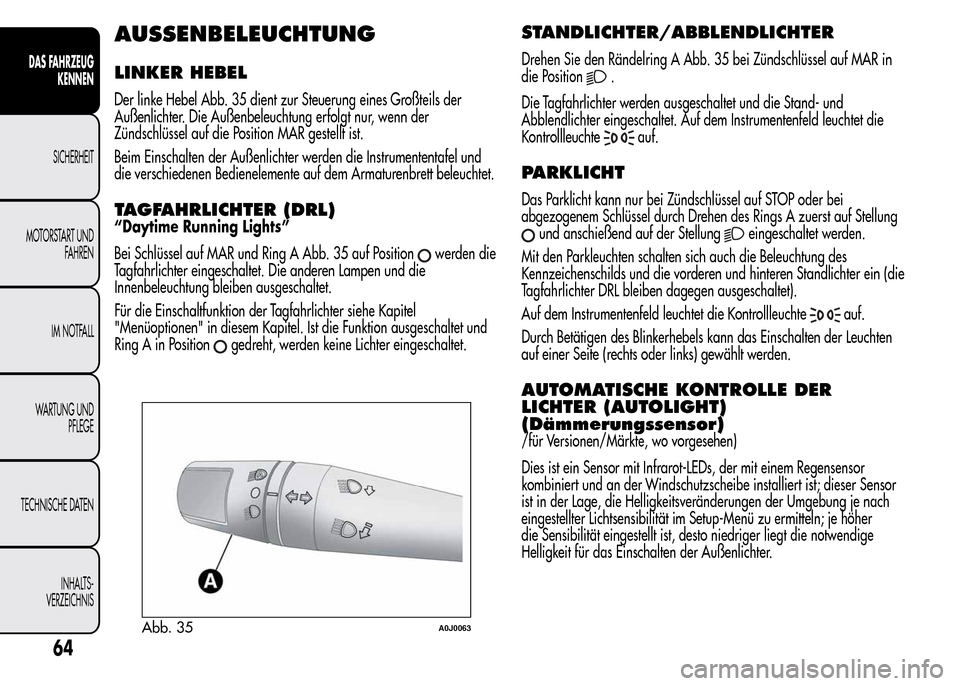

AUSSENBELEUCHTUNG
LINKER HEBEL
Der linke Hebel Abb. 35 dient zur Steuerung eines Großteils der
Außenlichter. Die Außenbeleuchtung erfolgt nur, wenn der
Zündschlüssel auf die Position MAR gestellt ist.
Beim Einschalten der Außenlichter werden die Instrumententafel und
die verschiedenen Bedienelemente auf dem Armaturenbrett beleuchtet.
TAGFAHRLICHTER (DRL)
“Daytime Running Lights”
Bei Schlüssel auf MAR und Ring A Abb. 35 auf Position
werden die
Tagfahrlichter eingeschaltet. Die anderen Lampen und die
Innenbeleuchtung bleiben ausgeschaltet.
Für die Einschaltfunktion der Tagfahrlichter siehe Kapitel
"Menüoptionen" in diesem Kapitel. Ist die Funktion ausgeschaltet und
Ring A in Position
gedreht, werden keine Lichter eingeschaltet.
STANDLICHTER/ABBLENDLICHTER
Drehen Sie den Rändelring A Abb. 35 bei Zündschlüssel auf MAR in
die Position
.
Die Tagfahrlichter werden ausgeschaltet und die Stand- und
Abblendlichter eingeschaltet. Auf dem Instrumentenfeld leuchtet die
Kontrollleuchte
auf.
PARKLICHT
Das Parklicht kann nur bei Zündschlüssel auf STOP oder bei
abgezogenem Schlüssel durch Drehen des Rings A zuerst auf Stellung
und anschießend auf der Stellungeingeschaltet werden.
Mit den Parkleuchten schalten sich auch die Beleuchtung des
Kennzeichenschilds und die vorderen und hinteren Standlichter ein (die
Tagfahrlichter DRL bleiben dagegen ausgeschaltet).
Auf dem Instrumentenfeld leuchtet die Kontrollleuchte
auf.
Durch Betätigen des Blinkerhebels kann das Einschalten der Leuchten
auf einer Seite (rechts oder links) gewählt werden.
AUTOMATISCHE KONTROLLE DER
LICHTER (AUTOLIGHT)
(Dämmerungssensor)
/für Versionen/Märkte, wo vorgesehen)
Dies ist ein Sensor mit Infrarot-LEDs, der mit einem Regensensor
kombiniert und an der Windschutzscheibe installiert ist; dieser Sensor
ist in der Lage, die Helligkeitsveränderungen der Umgebung je nach
eingestellter Lichtsensibilität im Setup-Menü zu ermitteln; je höher
die Sensibilität eingestellt ist, desto niedriger liegt die notwendige
Helligkeit für das Einschalten der Außenlichter.
Abb. 35A0J0063
64
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 69 of 280

Aktivierung
Der Dämmerungssensor wird durch Drehen des Rings A Abb. 35 in
die Position
aktiviert. Auf diese Weise bewirkt man das
automatische und gleichzeitige Einschalten des Stand- und des
Abblendlichts abhängig von der Außenhelligkeit.
ZUR BEACHTUNG Der Sensor ist nicht in der Lage, Nebel zu ermitteln.
Daher muss das Einschalten dieser Lichter in diesem Fall manuell
erfolgen.
Während der Sensor die Lichter einschaltet, können sich die
Nebelscheinwerfer (für Versionen/Märkte, wo vorgesehen) und die
Nebelschlussleuchten einschalten.
Beim automatischen Ausschalten der Lichter werden auch die
Nebelscheinwerfer und Nebelschlussleuchten (wenn aktiviert)
ausgeschaltet. Beim nächsten automatischen Einschalten müssen Sie
ggf. diese Lichter wieder aktivieren.
Bei aktivem Sensor kann man nur die Lichthupe betätigen, und es ist
nicht möglich, die Fernlichter einzuschalten. Wenn Sie diese Lichter
einschalten müssen drehen Sie den Ring A auf die Position
,
wodurch die Abblendlichter eingeschaltet werden.
Bei automatisch aktivierten Lichtern und bei einem Ausschaltbefehl von
Seiten des Sensors werden zuerst die Abblendlichter und dann nach
einigen Sekunden die Standlichter ausgeschaltet.
Bei einer Aktivierung und Fehlfunktion des Sensors werden die
Standlichter und Abblendlichter unabhängig von der Helligkeit
außerhalb des Fahrzeuges eingeschaltet, während auf dem Display
der Instrumententafel die Störung des Sensors angezeigt wird.
Der Sensor kann auf jeden Fall deaktiviert werden, um ggf. die Lichter
einzuschalten.
FERNLICHTER
Um die Fernlichter einzuschalten, den Hebel, bei Rändelring in der
Position
zum Lenkrad über den Anschlag ziehen.
Auf dem Instrumentenfeld leuchtet die Kontrollleuchte
auf.
Wenn der Hebel erneut über den Anschlag in Richtung des Lenkrades
gezogen wird, gehen Fernlichter aus, die Abblendlichter ein und die
Leuchte
erlischt.
LICHTHUPE
Zur Aktivierung der Lichthupe den Hebel, unabhängig von der Position
der Nutmutter, in Richtung des Lenkrads ziehen (unstabile Position).
Auf dem Instrumentenfeld leuchtet die Kontrollleuchte
auf.
FAHRTRICHTUNGSANZEIGER
Den Hebel in folgende (stabile) Position bringen:
❒nach oben: Aktivieren des rechten Fahrtrichtungsanzeigers;
❒nach unten: Aktivieren des linken Fahrtrichtungsanzeigers.
Auf der Instrumententafel blinkt die Kontrollleuchte
oder.
Die Fahrtrichtungsanzeiger werden automatisch zurückgestellt, wenn
das Fahrzeug wieder geradeaus gelenkt wird.
Funktion “Lane change” (Fahrbahnwechsel)
Wollen Sie einen Fahrspurwechsel anzeigen, bringen Sie den linken
Hebel weniger als eine halbe Sekunde lang in die instabile Position.
Der Blinker der gewählten Seite blinkt 3 Mal auf und schaltet sich dann
automatisch ab.
65
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 70 of 280

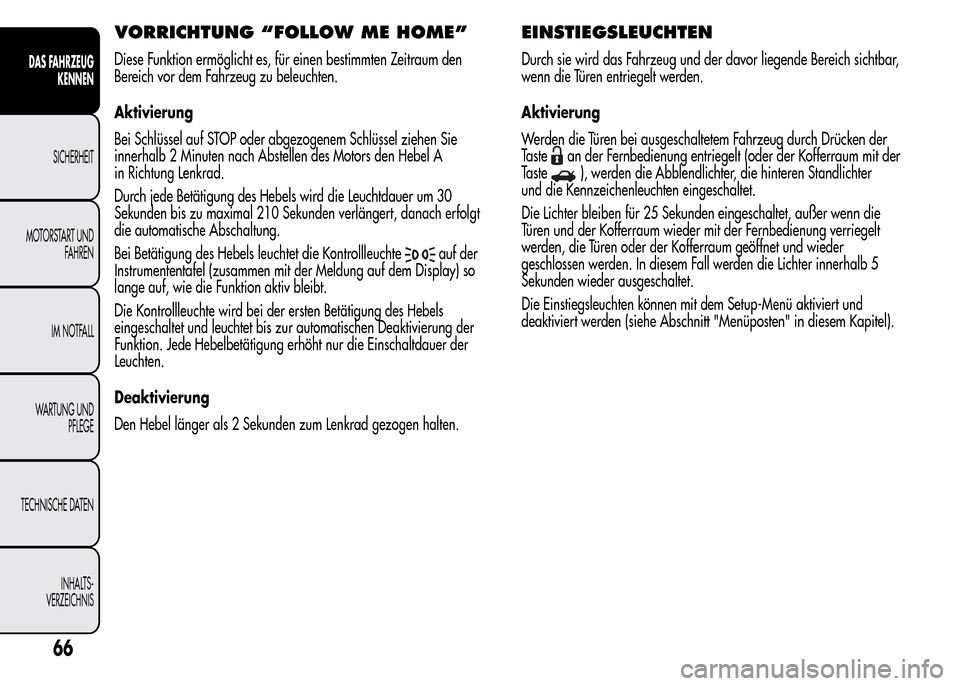

VORRICHTUNG “FOLLOW ME HOME”
Diese Funktion ermöglicht es, für einen bestimmten Zeitraum den
Bereich vor dem Fahrzeug zu beleuchten.
Aktivierung
Bei Schlüssel auf STOP oder abgezogenem Schlüssel ziehen Sie
innerhalb 2 Minuten nach Abstellen des Motors den Hebel A
in Richtung Lenkrad.
Durch jede Betätigung des Hebels wird die Leuchtdauer um 30
Sekunden bis zu maximal 210 Sekunden verlängert, danach erfolgt
die automatische Abschaltung.
Bei Betätigung des Hebels leuchtet die Kontrollleuchte
auf der
Instrumententafel (zusammen mit der Meldung auf dem Display) so
lange auf, wie die Funktion aktiv bleibt.
Die Kontrollleuchte wird bei der ersten Betätigung des Hebels
eingeschaltet und leuchtet bis zur automatischen Deaktivierung der
Funktion. Jede Hebelbetätigung erhöht nur die Einschaltdauer der
Leuchten.
Deaktivierung
Den Hebel länger als 2 Sekunden zum Lenkrad gezogen halten.
EINSTIEGSLEUCHTEN
Durch sie wird das Fahrzeug und der davor liegende Bereich sichtbar,
wenn die Türen entriegelt werden.
Aktivierung
Werden die Türen bei ausgeschaltetem Fahrzeug durch Drücken der
Taste
an der Fernbedienung entriegelt (oder der Kofferraum mit der
Taste
), werden die Abblendlichter, die hinteren Standlichter
und die Kennzeichenleuchten eingeschaltet.
Die Lichter bleiben für 25 Sekunden eingeschaltet, außer wenn die
Türen und der Kofferraum wieder mit der Fernbedienung verriegelt
werden, die Türen oder der Kofferraum geöffnet und wieder
geschlossen werden. In diesem Fall werden die Lichter innerhalb 5
Sekunden wieder ausgeschaltet.
Die Einstiegsleuchten können mit dem Setup-Menü aktiviert und
deaktiviert werden (siehe Abschnitt "Menüposten" in diesem Kapitel).
66
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 71 of 280

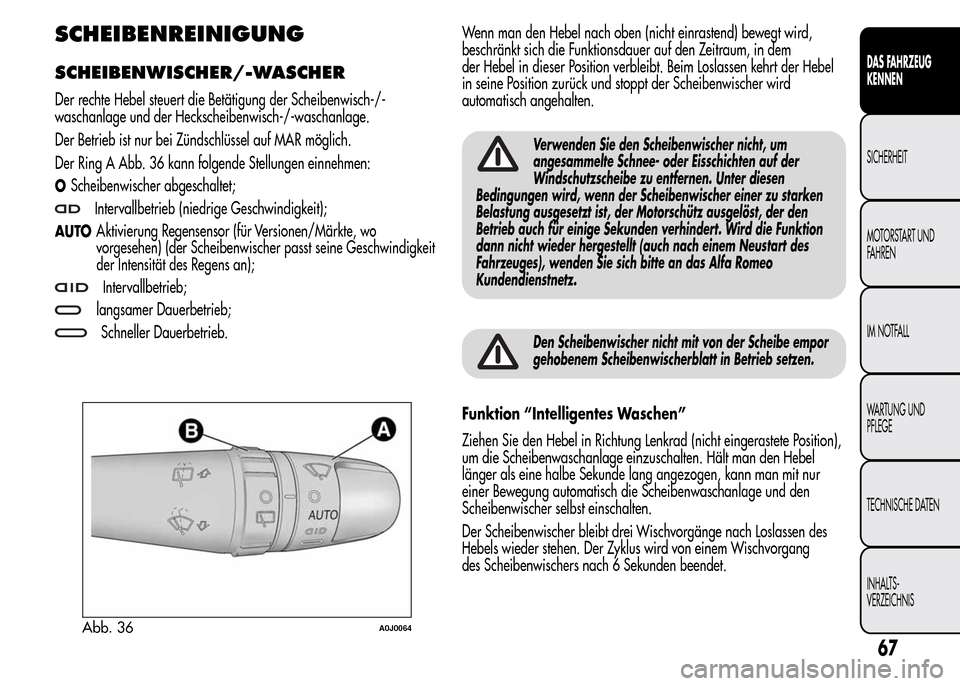

SCHEIBENREINIGUNG
SCHEIBENWISCHER/-WASCHER
Der rechte Hebel steuert die Betätigung der Scheibenwisch-/-
waschanlage und der Heckscheibenwisch-/-waschanlage.
Der Betrieb ist nur bei Zündschlüssel auf MAR möglich.
Der Ring A Abb. 36 kann folgende Stellungen einnehmen:
OScheibenwischer abgeschaltet;
Intervallbetrieb (niedrige Geschwindigkeit);
AUTOAktivierung Regensensor (für Versionen/Märkte, wo
vorgesehen) (der Scheibenwischer passt seine Geschwindigkeit
der Intensität des Regens an);
Intervallbetrieb;
langsamer Dauerbetrieb;
Schneller Dauerbetrieb.Wenn man den Hebel nach oben (nicht einrastend) bewegt wird,
beschränkt sich die Funktionsdauer auf den Zeitraum, in dem
der Hebel in dieser Position verbleibt. Beim Loslassen kehrt der Hebel
in seine Position zurück und stoppt der Scheibenwischer wird
automatisch angehalten.
Verwenden Sie den Scheibenwischer nicht, um
angesammelte Schnee- oder Eisschichten auf der
Windschutzscheibe zu entfernen. Unter diesen
Bedingungen wird, wenn der Scheibenwischer einer zu starken
Belastung ausgesetzt ist, der Motorschütz ausgelöst, der den
Betrieb auch für einige Sekunden verhindert. Wird die Funktion
dann nicht wieder hergestellt (auch nach einem Neustart des
Fahrzeuges), wenden Sie sich bitte an das Alfa Romeo
Kundendienstnetz.
Den Scheibenwischer nicht mit von der Scheibe empor
gehobenem Scheibenwischerblatt in Betrieb setzen.
Funktion “Intelligentes Waschen”
Ziehen Sie den Hebel in Richtung Lenkrad (nicht eingerastete Position),
um die Scheibenwaschanlage einzuschalten. Hält man den Hebel
länger als eine halbe Sekunde lang angezogen, kann man mit nur
einer Bewegung automatisch die Scheibenwaschanlage und den
Scheibenwischer selbst einschalten.
Der Scheibenwischer bleibt drei Wischvorgänge nach Loslassen des
Hebels wieder stehen. Der Zyklus wird von einem Wischvorgang
des Scheibenwischers nach 6 Sekunden beendet.
Abb. 36A0J0064
67
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 72 of 280

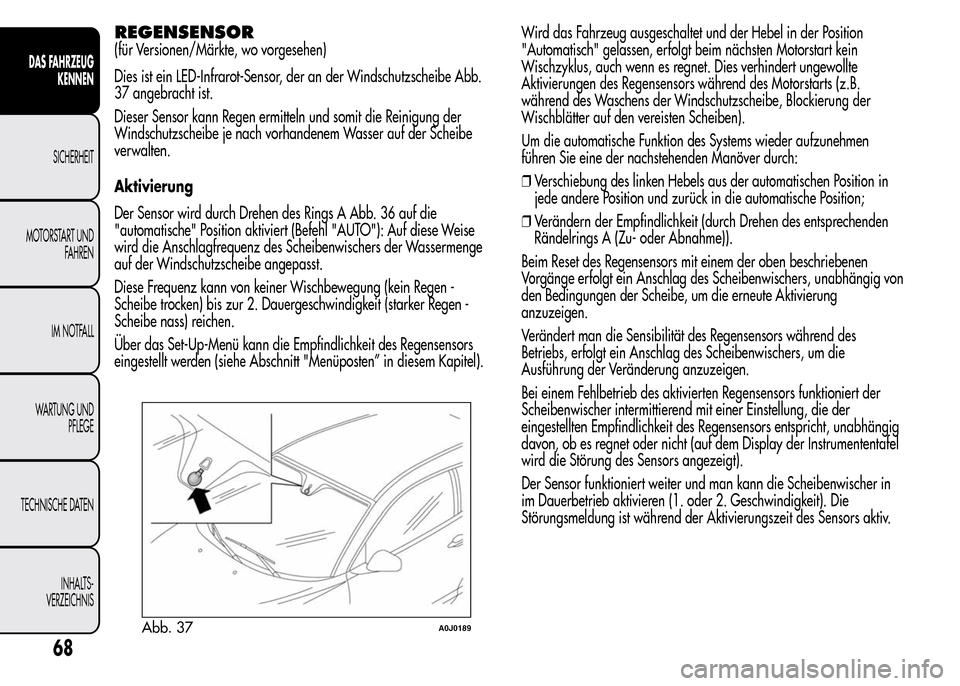

REGENSENSOR
(für Versionen/Märkte, wo vorgesehen)
Dies ist ein LED-Infrarot-Sensor, der an der Windschutzscheibe Abb.
37 angebracht ist.
Dieser Sensor kann Regen ermitteln und somit die Reinigung der
Windschutzscheibe je nach vorhandenem Wasser auf der Scheibe
verwalten.
Aktivierung
Der Sensor wird durch Drehen des Rings A Abb. 36 auf die
"automatische" Position aktiviert (Befehl "AUTO"): Auf diese Weise
wird die Anschlagfrequenz des Scheibenwischers der Wassermenge
auf der Windschutzscheibe angepasst.
Diese Frequenz kann von keiner Wischbewegung (kein Regen -
Scheibe trocken) bis zur 2. Dauergeschwindigkeit (starker Regen -
Scheibe nass) reichen.
Über das Set-Up-Menü kann die Empfindlichkeit des Regensensors
eingestellt werden (siehe Abschnitt "Menüposten” in diesem Kapitel).Wird das Fahrzeug ausgeschaltet und der Hebel in der Position
"Automatisch" gelassen, erfolgt beim nächsten Motorstart kein
Wischzyklus, auch wenn es regnet. Dies verhindert ungewollte
Aktivierungen des Regensensors während des Motorstarts (z.B.
während des Waschens der Windschutzscheibe, Blockierung der
Wischblätter auf den vereisten Scheiben).
Um die automatische Funktion des Systems wieder aufzunehmen
führen Sie eine der nachstehenden Manöver durch:
❒Verschiebung des linken Hebels aus der automatischen Position in
jede andere Position und zurück in die automatische Position;
❒Verändern der Empfindlichkeit (durch Drehen des entsprechenden
Rändelrings A (Zu- oder Abnahme)).
Beim Reset des Regensensors mit einem der oben beschriebenen
Vorgänge erfolgt ein Anschlag des Scheibenwischers, unabhängig von
den Bedingungen der Scheibe, um die erneute Aktivierung
anzuzeigen.
Verändert man die Sensibilität des Regensensors während des
Betriebs, erfolgt ein Anschlag des Scheibenwischers, um die
Ausführung der Veränderung anzuzeigen.
Bei einem Fehlbetrieb des aktivierten Regensensors funktioniert der
Scheibenwischer intermittierend mit einer Einstellung, die der
eingestellten Empfindlichkeit des Regensensors entspricht, unabhängig
davon, ob es regnet oder nicht (auf dem Display der Instrumententafel
wird die Störung des Sensors angezeigt).
Der Sensor funktioniert weiter und man kann die Scheibenwischer in
im Dauerbetrieb aktivieren (1. oder 2. Geschwindigkeit). Die
Störungsmeldung ist während der Aktivierungszeit des Sensors aktiv.
Abb. 37A0J0189
68
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
