2015 Alfa Romeo MiTo Betriebsanleitung (in German)

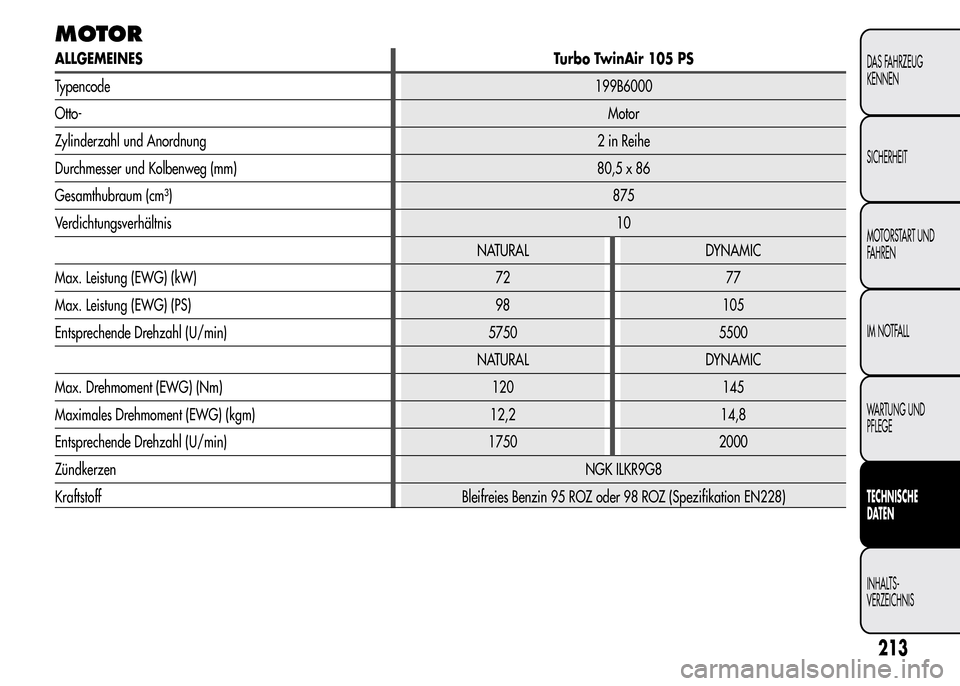

MOTOR
ALLGEMEINESTurbo TwinAir 105 PS
Typencode199B6000
Otto-Motor
Zylinderzahl und Anordnung 2 in Reihe
Durchmesser und Kolbenweg (mm) 80,5 x 86
Gesamthubraum (cm³)875
Verdichtungsverhältnis10
NATURAL DYNAMIC
Max. Leistung (EWG) (kW) 72 77
Max. Leistung (EWG) (PS) 98 105
Entsprechende Drehzahl (U/min) 5750 5500
NATURAL DYNAMIC
Max. Drehmoment (EWG) (Nm) 120 145
Maximales Drehmoment (EWG) (kgm) 12,2 14,8
Entsprechende Drehzahl (U/min) 1750 2000
ZündkerzenNGK ILKR9G8
Kraftstoff Bleifreies Benzin 95 ROZ oder 98 ROZ (Spezifikation EN228)
213
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

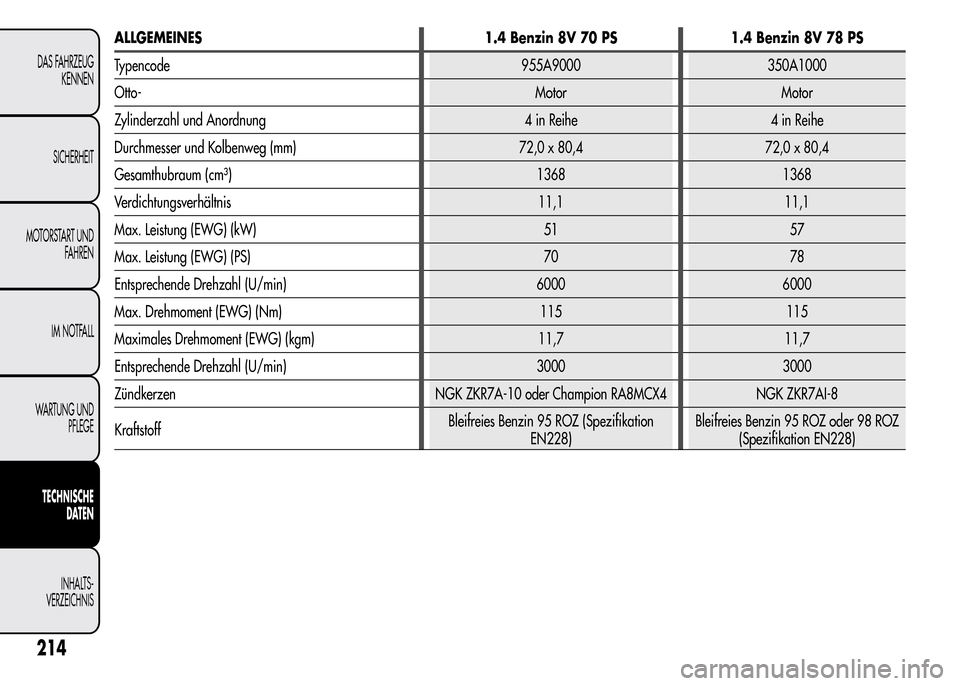

ALLGEMEINES 1.4 Benzin 8V 70 PS 1.4 Benzin 8V 78 PS
Typencode 955A9000 350A1000
Otto- Motor Motor
Zylinderzahl und Anordnung 4 in Reihe 4 in Reihe
Durchmesser und Kolbenweg (mm) 72,0 x 80,4 72,0 x 80,4
Gesamthubraum (cm³) 1368 1368
Verdichtungsverhältnis 11,1 11,1
Max. Leistung (EWG) (kW) 51 57
Max. Leistung (EWG) (PS) 70 78
Entsprechende Drehzahl (U/min) 6000 6000
Max. Drehmoment (EWG) (Nm) 115 115
Maximales Drehmoment (EWG) (kgm) 11,7 11,7
Entsprechende Drehzahl (U/min) 3000 3000
Zündkerzen NGK ZKR7A-10 oder Champion RA8MCX4 NGK ZKR7AI-8
KraftstoffBleifreies Benzin 95 ROZ (Spezifikation
EN228)Bleifreies Benzin 95 ROZ oder 98 ROZ
(Spezifikation EN228)
214
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

ALLGEMEINES 1.4 Turbo Multi Air 135 PS(*)
Typencode955A2000
Otto-Motor
Zylinderzahl und Anordnung 4 in Reihe
Durchmesser und Kolbenweg (mm) 72,0 x 80,4
Gesamthubraum (cm³)1368
Verdichtungsverhältnis9,8
Max. Leistung (EWG) (kW)99
Max. Leistung (EWG) (PS)135
Entsprechende Drehzahl (U/min) 5500
NATURAL DYNAMIC
Max. Drehmoment (EWG) (Nm) 190 206
Maximales Drehmoment (EWG) (kgm) 19,3 21
Entsprechende Drehzahl (U/min) 4250 1750
ZündkerzenNGK IKR9F8
Kraftstoff Bleifreies Benzin 95 ROZ oder 98 ROZ (Spezifikation EN228)
(*) Für Versionen/Märkte, wo vorgesehen
215
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

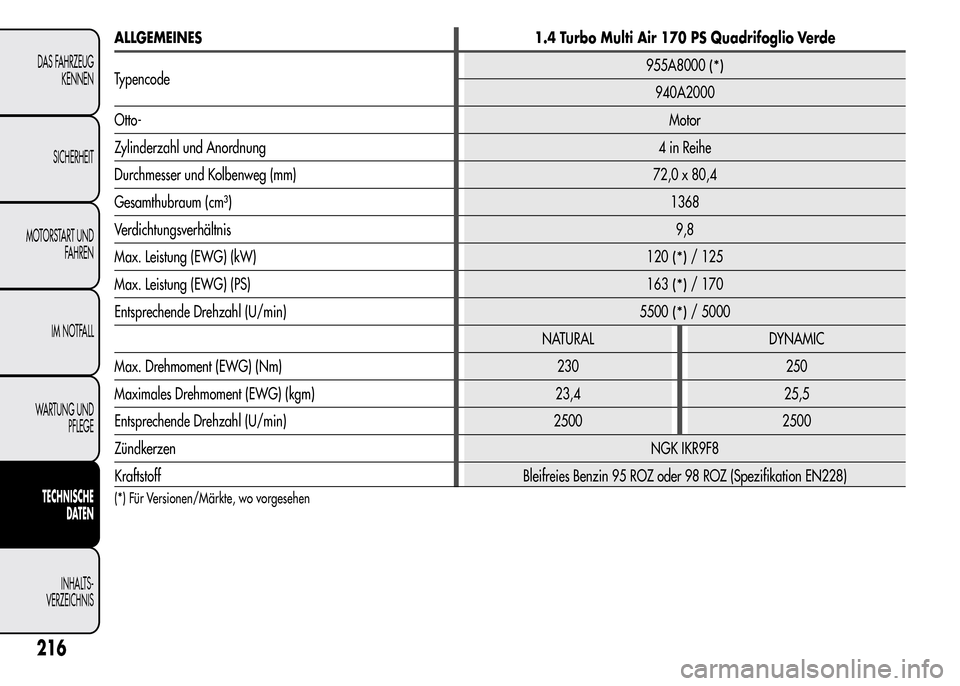

ALLGEMEINES 1.4 Turbo Multi Air 170 PS Quadrifoglio Verde
Typencode955A8000
(*)
940A2000
Otto-Motor
Zylinderzahl und Anordnung 4 in Reihe
Durchmesser und Kolbenweg (mm) 72,0 x 80,4
Gesamthubraum (cm³)1368
Verdichtungsverhältnis9,8
Max. Leistung (EWG) (kW) 120
(*)/ 125
Max. Leistung (EWG) (PS) 163
(*)/ 170
Entsprechende Drehzahl (U/min) 5500
(*)/ 5000
NATURAL DYNAMIC
Max. Drehmoment (EWG) (Nm) 230 250
Maximales Drehmoment (EWG) (kgm) 23,4 25,5
Entsprechende Drehzahl (U/min) 2500 2500
ZündkerzenNGK IKR9F8
Kraftstoff Bleifreies Benzin 95 ROZ oder 98 ROZ (Spezifikation EN228)
(*) Für Versionen/Märkte, wo vorgesehen
216
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

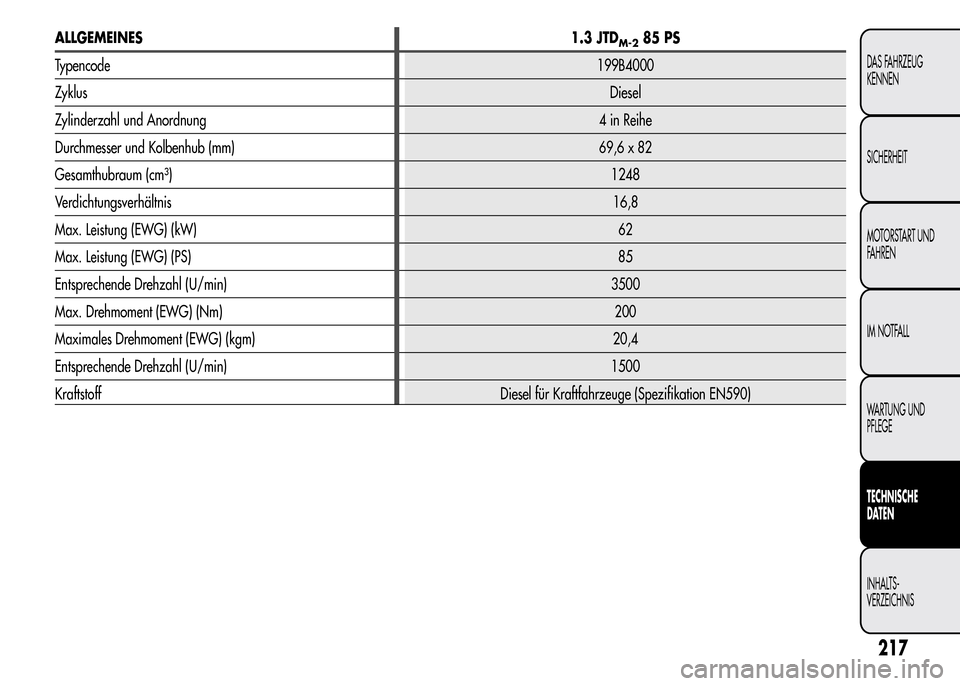

ALLGEMEINES1.3 JTDM-285 PS
Typencode199B4000
ZyklusDiesel
Zylinderzahl und Anordnung 4 in Reihe
Durchmesser und Kolbenhub (mm) 69,6 x 82
Gesamthubraum (cm³)1248
Verdichtungsverhältnis16,8
Max. Leistung (EWG) (kW)62
Max. Leistung (EWG) (PS)85
Entsprechende Drehzahl (U/min) 3500
Max. Drehmoment (EWG) (Nm) 200
Maximales Drehmoment (EWG) (kgm) 20,4
Entsprechende Drehzahl (U/min) 1500
Kraftstoff Diesel für Kraftfahrzeuge (Spezifikation EN590)
217
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

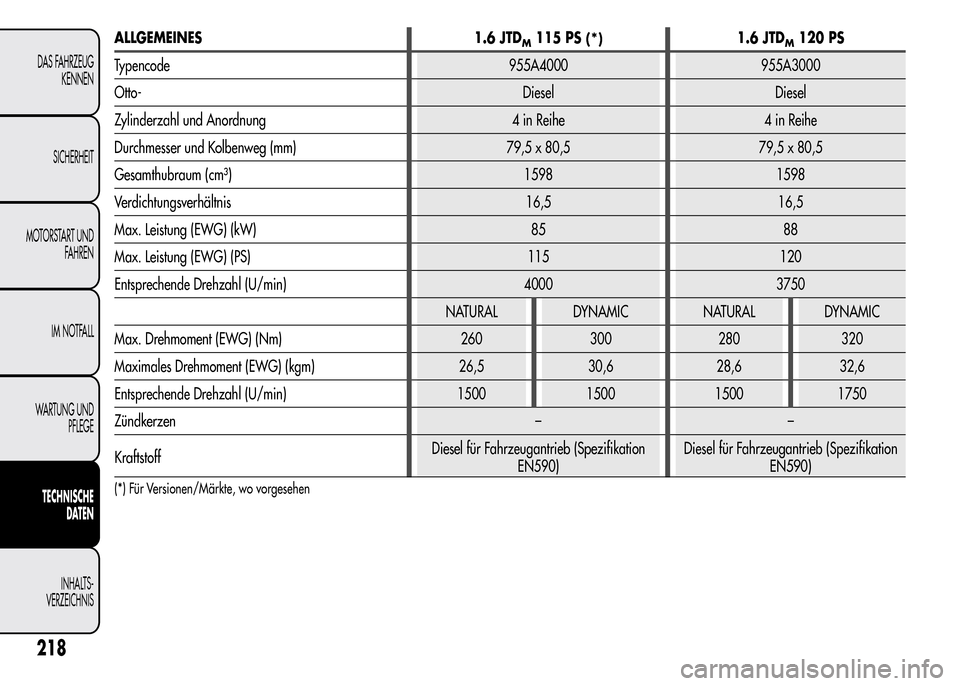

ALLGEMEINES 1.6 JTDM115 PS(*)1.6 JTDM120 PS
Typencode 955A4000 955A3000
Otto- Diesel Diesel
Zylinderzahl und Anordnung 4 in Reihe 4 in Reihe
Durchmesser und Kolbenweg (mm) 79,5 x 80,5 79,5 x 80,5
Gesamthubraum (cm³) 1598 1598
Verdichtungsverhältnis 16,5 16,5
Max. Leistung (EWG) (kW) 85 88
Max. Leistung (EWG) (PS) 115 120
Entsprechende Drehzahl (U/min) 4000 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Max. Drehmoment (EWG) (Nm) 260 300 280 320
Maximales Drehmoment (EWG) (kgm) 26,5 30,6 28,6 32,6
Entsprechende Drehzahl (U/min) 1500 1500 1500 1750
Zündkerzen – –
KraftstoffDiesel für Fahrzeugantrieb (Spezifikation
EN590)Diesel für Fahrzeugantrieb (Spezifikation
EN590)
(*) Für Versionen/Märkte, wo vorgesehen
218
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

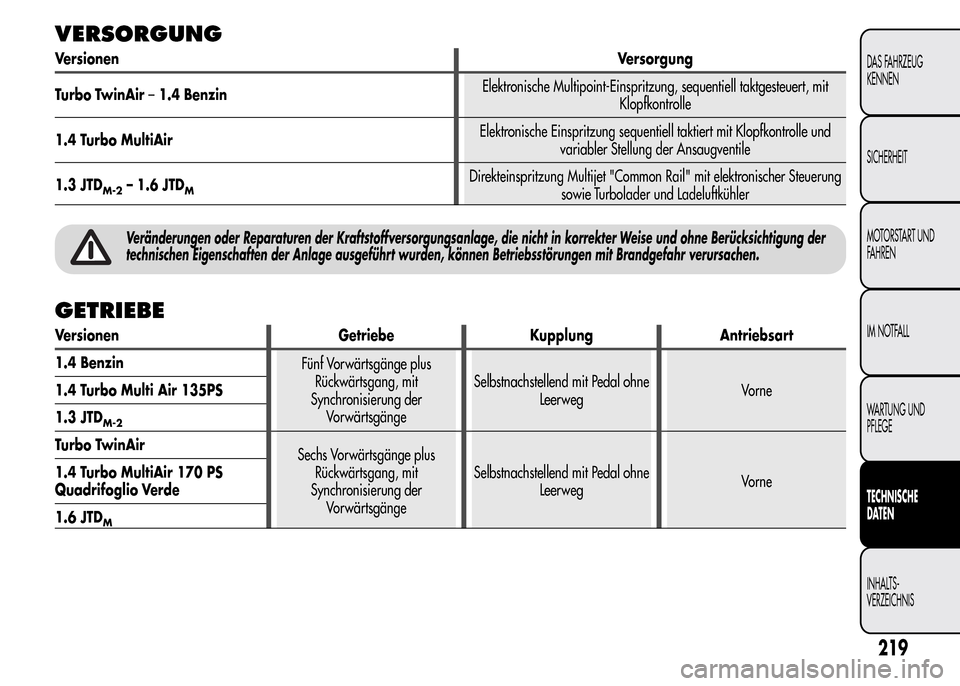

VERSORGUNG
VersionenVersorgung
Turbo TwinAir–1.4 BenzinElektronische Multipoint-Einspritzung, sequentiell taktgesteuert, mit
Klopfkontrolle
1.4 Turbo MultiAirElektronische Einspritzung sequentiell taktiert mit Klopfkontrolle und
variabler Stellung der Ansaugventile
1.3 JTD
M-2– 1.6 JTDMDirekteinspritzung Multijet "Common Rail" mit elektronischer Steuerung
sowie Turbolader und Ladeluftkühler
Veränderungen oder Reparaturen der Kraftstoffversorgungsanlage, die nicht in korrekter Weise und ohne Berücksichtigung der
technischen Eigenschaften der Anlage ausgeführt wurden, können Betriebsstörungen mit Brandgefahr verursachen.
GETRIEBE
Versionen Getriebe Kupplung Antriebsart
1.4 Benzin
Fünf Vorwärtsgänge plus
Rückwärtsgang, mit
Synchronisierung der
VorwärtsgängeSelbstnachstellend mit Pedal ohne
LeerwegVo r n e 1.4 Turbo Multi Air 135PS
1.3 JTD
M-2
Turbo TwinAir
Sechs Vorwärtsgänge plus
Rückwärtsgang, mit
Synchronisierung der
VorwärtsgängeSelbstnachstellend mit Pedal ohne
LeerwegVo r n e 1.4 Turbo MultiAir 170 PS
Quadrifoglio Verde
1.6 JTD
M
219
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

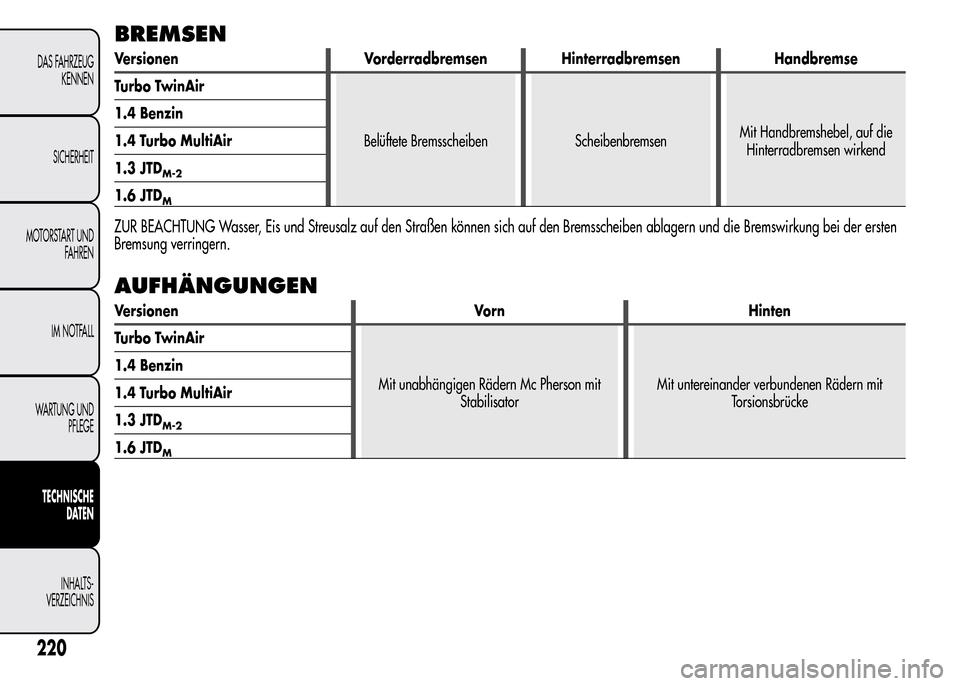

BREMSEN
Versionen Vorderradbremsen Hinterradbremsen Handbremse
Turbo TwinAir
Belüftete Bremsscheiben ScheibenbremsenMit Handbremshebel, auf die
Hinterradbremsen wirkend 1.4 Benzin
1.4 Turbo MultiAir
1.3 JTD
M-2
1.6 JTDM
ZUR BEACHTUNG Wasser, Eis und Streusalz auf den Straßen können sich auf den Bremsscheiben ablagern und die Bremswirkung bei der ersten
Bremsung verringern.
AUFHÄNGUNGEN
Versionen Vorn Hinten
Turbo TwinAir
Mit unabhängigen Rädern Mc Pherson mit
StabilisatorMit untereinander verbundenen Rädern mit
Torsionsbrücke 1.4 Benzin
1.4 Turbo MultiAir
1.3 JTD
M-2
1.6 JTDM
