2015 Alfa Romeo MiTo Betriebsanleitung (in German)

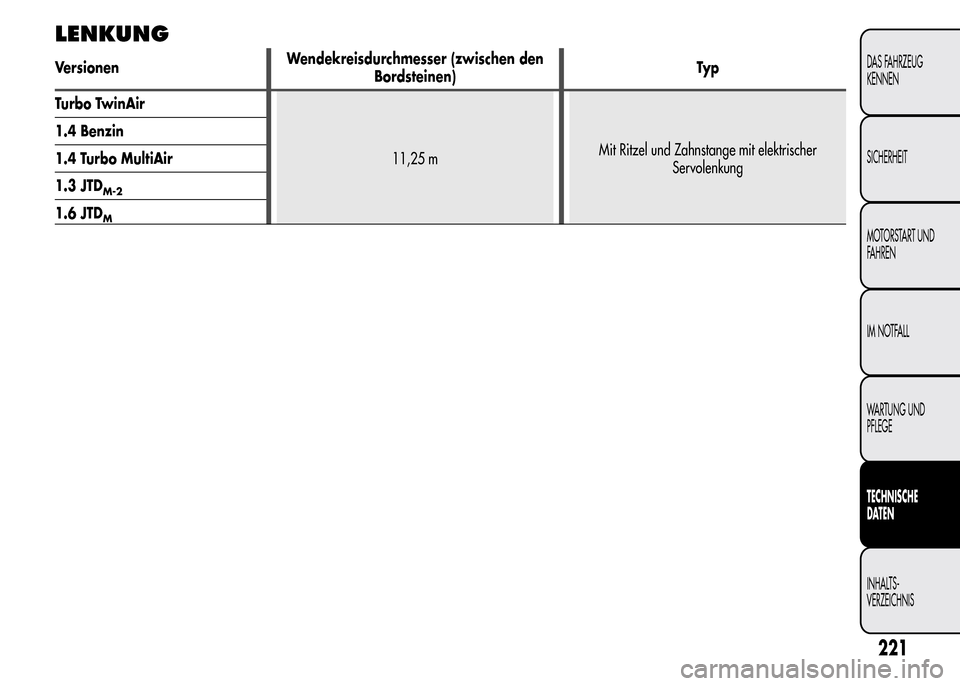

LENKUNG
VersionenWendekreisdurchmesser (zwischen den
Bordsteinen)Ty p
Turbo TwinAir
11,25 mMit Ritzel und Zahnstange mit elektrischer
Servolenkung 1.4 Benzin
1.4 Turbo MultiAir
1.3 JTD
M-2
1.6 JTDM
221
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

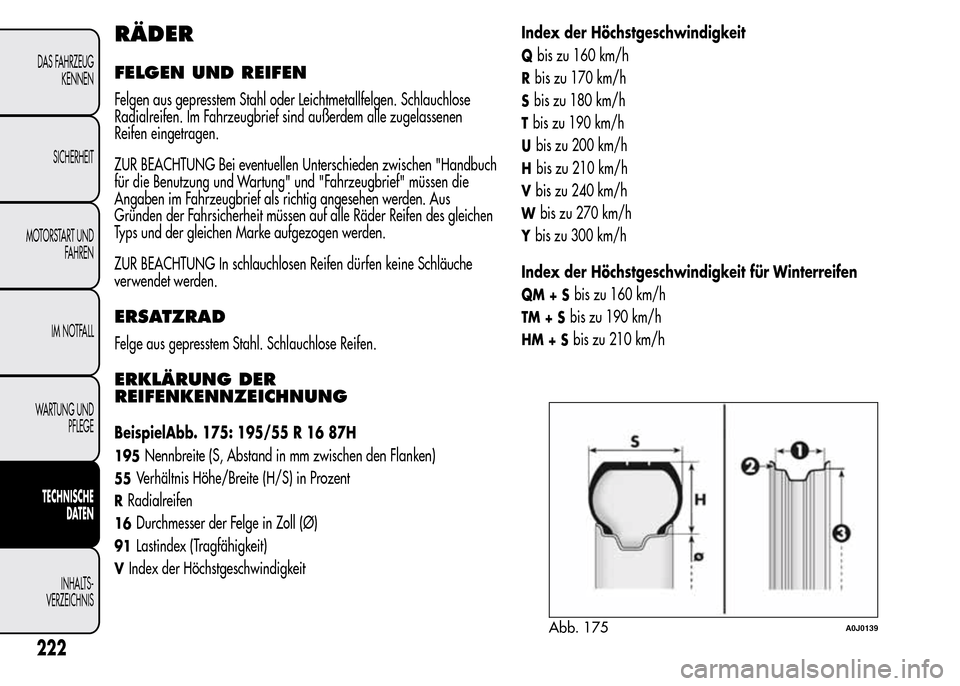

RÄDER
FELGEN UND REIFEN
Felgen aus gepresstem Stahl oder Leichtmetallfelgen. Schlauchlose
Radialreifen. Im Fahrzeugbrief sind außerdem alle zugelassenen
Reifen eingetragen.
ZUR BEACHTUNG Bei eventuellen Unterschieden zwischen "Handbuch
für die Benutzung und Wartung" und "Fahrzeugbrief" müssen die
Angaben im Fahrzeugbrief als richtig angesehen werden. Aus
Gründen der Fahrsicherheit müssen auf alle Räder Reifen des gleichen
Typs und der gleichen Marke aufgezogen werden.
ZUR BEACHTUNG In schlauchlosen Reifen dürfen keine Schläuche
verwendet werden.
ERSATZRAD
Felge aus gepresstem Stahl. Schlauchlose Reifen.
ERKLÄRUNG DER
REIFENKENNZEICHNUNG
BeispielAbb. 175: 195/55 R 16 87H
195Nennbreite (S, Abstand in mm zwischen den Flanken)
55Verhältnis Höhe/Breite (H/S) in Prozent
RRadialreifen
16Durchmesser der Felge in Zoll (Ø)
91Lastindex (Tragfähigkeit)
VIndex der HöchstgeschwindigkeitIndex der Höchstgeschwindigkeit
Qbis zu 160 km/h
Rbis zu 170 km/h
Sbis zu 180 km/h
Tbis zu 190 km/h
Ubis zu 200 km/h
Hbis zu 210 km/h
Vbis zu 240 km/h
Wbis zu 270 km/h
Ybis zu 300 km/h
Index der Höchstgeschwindigkeit für Winterreifen
QM+Sbis zu 160 km/h
TM + Sbis zu 190 km/h
HM+Sbis zu 210 km/h
Abb. 175A0J0139
222
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

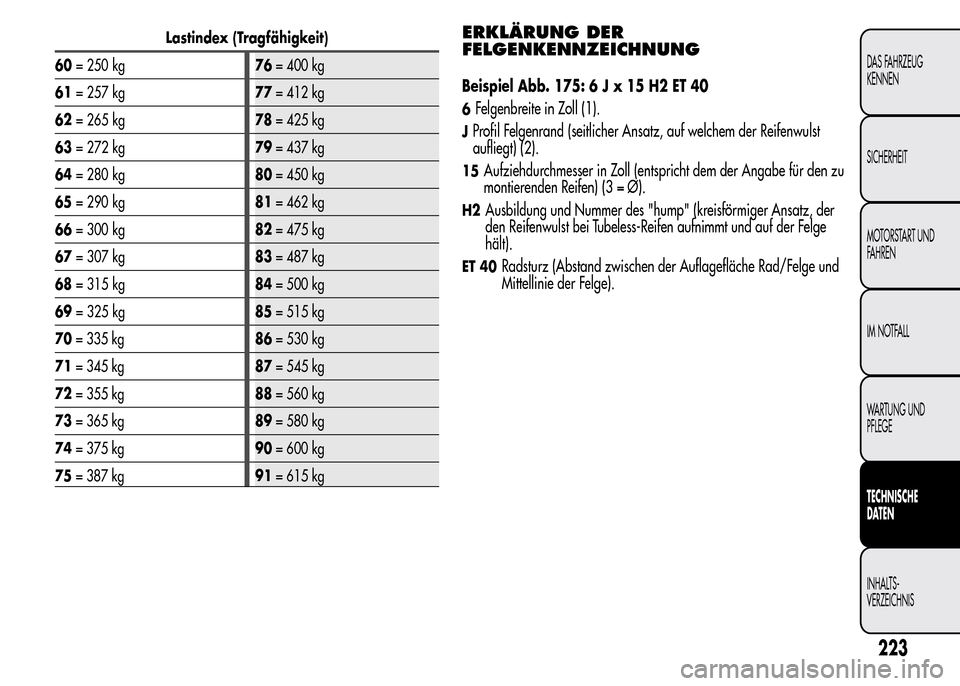

Lastindex (Tragfähigkeit)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kgERKLÄRUNG DER
FELGENKENNZEICHNUNG
Beispiel Abb. 175:6Jx15H2ET40
6Felgenbreite in Zoll (1).
JProfil Felgenrand (seitlicher Ansatz, auf welchem der Reifenwulst
aufliegt) (2).
15Aufziehdurchmesser in Zoll (entspricht dem der Angabe für den zu
montierenden Reifen) (3 = Ø).
H2Ausbildung und Nummer des "hump" (kreisförmiger Ansatz, der
den Reifenwulst bei Tubeless-Reifen aufnimmt und auf der Felge
hält).
ET 40Radsturz (Abstand zwischen der Auflagefläche Rad/Felge und
Mittellinie der Felge).
223
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

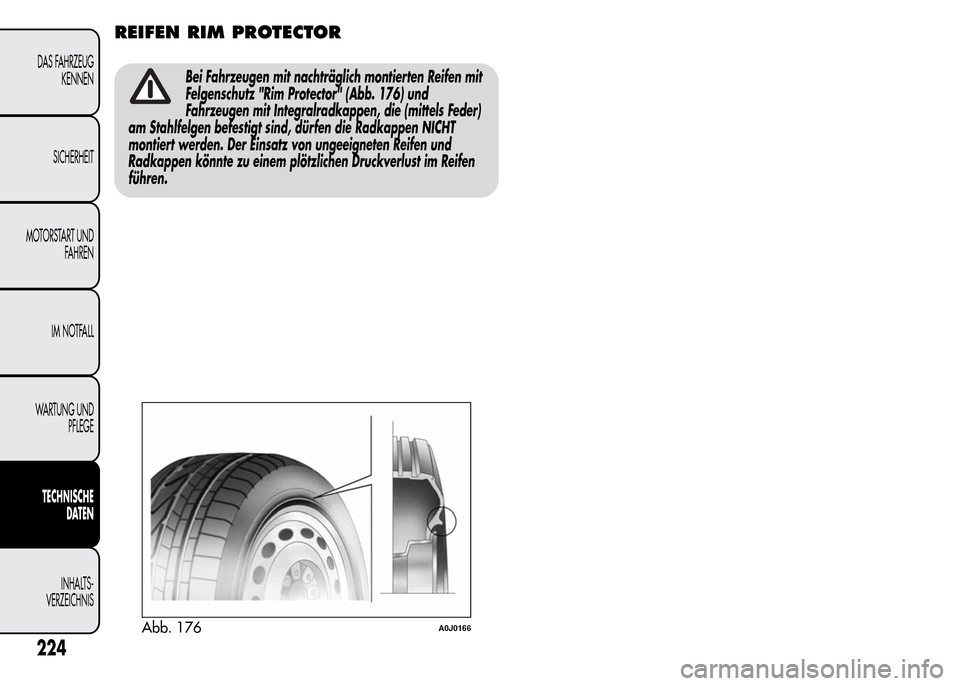

REIFEN RIM PROTECTOR
Bei Fahrzeugen mit nachträglich montierten Reifen mit
Felgenschutz "Rim Protector" (Abb. 176) und
Fahrzeugen mit Integralradkappen, die (mittels Feder)
am Stahlfelgen befestigt sind, dürfen die Radkappen NICHT
montiert werden. Der Einsatz von ungeeigneten Reifen und
Radkappen könnte zu einem plötzlichen Druckverlust im Reifen
führen.
Abb. 176A0J0166
224
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

MITGELIEFERTE FELGEN UND REIFEN
Versionen Felgen Serienmäßige Reifen WinterreifenNotrad
Felge - Reifen
Turbo TwinAir6Jx15 ET 40 185/65 R15 88H 185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39 215/45 R17 87W
(*)215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42 215/40 R18 89W XL
(*)215/40 R18 89H (M+S)
1.4 Benzin6Jx15 ET 40 185/65 R15 88V
(**)185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40 185/65 R15 88H
(***)185/65 R15 88H (M+S)
7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39 205/45 R17 88W XL
(**)205/45 R17 88H (M+S)
7Jx17 ET 39 215/45 R17 87W
(*)215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42 215/40 R18 89W XL
(*)215/40 R18 89H (M+S)
(*) Nicht kettentaugliche Reifen
(**) Für Versionen/Märkte, wo vorgesehen
(***) Versionen 1.4 Benzin
(*)Nicht kettentaugliche Reifen
225
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

Versionen Felgen Serienmäßige Reifen WinterreifenNotrad
Felge - Reifen
1.4 Turbo
MultiAir
135 PS 1.4
Turbo MultiAir
170 PS
Quadrifoglio
Ve r d e6Jx15 ET 40 185/65 R15 88V
(**)185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87V 195/55 R16 87H (M+S)
7Jx17 ET 39 205/45 R17 88W XL
(**)205/45 R17 88H (M+S)
7Jx17 ET 39 215/45 R17 87W
(*)215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42 215/40 R18 89W XL
(*)215/40 R18 89H (M+S)
1.3 JTD
M-21.6 JTDM
6Jx15 ET40 185/65 R15 88H(****)185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40 185/65 R15 88T
(**)185/65 R15 88T (M+S)
7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx16 ET 39195/55 R16 87H
Continental Premium Contact
2
(**) (*****)
195/55 R16 87H (M+S)
7Jx17 ET 39 205/45 R17 88W XL
(**)205/45 R17 88H (M+S)
7Jx17 ET 39 215/45 R17 87W
(*)215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42 215/40 R18 89W XL
(*)215/40 R18 89H (M+S)
(**) Für Versionen/Märkte, wo vorgesehen
(**)Für Versionen/Märkte, wo vorgesehen
(*)Nicht kettentaugliche Reifen
(*) Nicht kettentaugliche Reifen
(****) Versionen 1.6 JTD
M(*****) Oder Reifen mit analogen Leistungseigenschaften benutzen
Bei den Versionen mit den Reifen 185/65 R15 88H, 195/55 R16 und 205/45 R17 können Schneeketten mit vermindertem Platzbedarf und
einem maximalen Überstand über das Profil von 9 mm montiert werden.
226
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

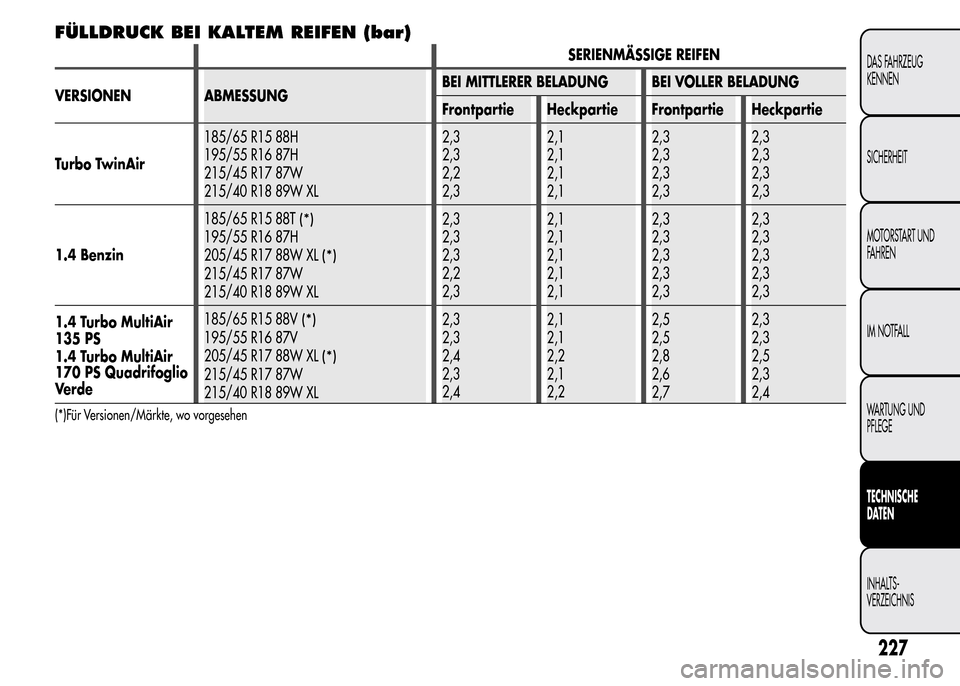

FÜLLDRUCK BEI KALTEM REIFEN (bar)
SERIENMÄSSIGE REIFEN
VERSIONEN ABMESSUNGBEI MITTLERER BELADUNG BEI VOLLER BELADUNG
Frontpartie Heckpartie Frontpartie Heckpartie
Turbo TwinAir185/65 R15 88H
195/55 R16 87H
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,2
2,32,1
2,1
2,1
2,12,3
2,3
2,3
2,32,3
2,3
2,3
2,3
1.4 Benzin185/65 R15 88T
(*)
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,3
2,2
2,32,1
2,1
2,1
2,1
2,12,3
2,3
2,3
2,3
2,32,3
2,3
2,3
2,3
2,3
1.4 Turbo MultiAir
135 PS
1.4 Turbo MultiAir
170 PS Quadrifoglio
Ve r d e185/65 R15 88V
(*)
195/55 R16 87V
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,4
2,3
2,42,1
2,1
2,2
2,1
2,22,5
2,5
2,8
2,6
2,72,3
2,3
2,5
2,3
2,4
(*)Für Versionen/Märkte, wo vorgesehen
227
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

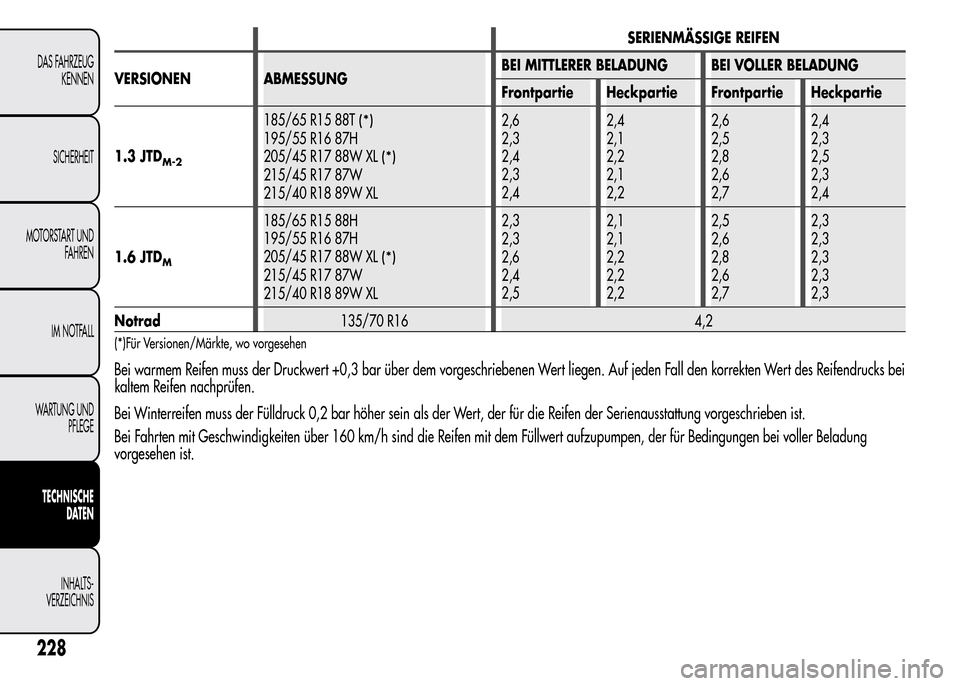

SERIENMÄSSIGE REIFEN
VERSIONEN ABMESSUNGBEI MITTLERER BELADUNG BEI VOLLER BELADUNG
Frontpartie Heckpartie Frontpartie Heckpartie
1.3 JTD
M-2
185/65 R15 88T(*)
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,6
2,3
2,4
2,3
2,42,4
2,1
2,2
2,1
2,22,6
2,5
2,8
2,6
2,72,4
2,3
2,5
2,3
2,4
1.6 JTD
M
185/65 R15 88H
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,6
2,4
2,52,1
2,1
2,2
2,2
2,22,5
2,6
2,8
2,6
2,72,3
2,3
2,3
2,3
2,3
Notrad135/70 R16 4,2
(*)Für Versionen/Märkte, wo vorgesehen
Bei warmem Reifen muss der Druckwert +0,3 bar über dem vorgeschriebenen Wert liegen. Auf jeden Fall den korrekten Wert des Reifendrucks bei
kaltem Reifen nachprüfen.
Bei Winterreifen muss der Fülldruck 0,2 bar höher sein als der Wert, der für die Reifen der Serienausstattung vorgeschrieben ist.
Bei Fahrten mit Geschwindigkeiten über 160 km/h sind die Reifen mit dem Füllwert aufzupumpen, der für Bedingungen bei voller Beladung
vorgesehen ist.
