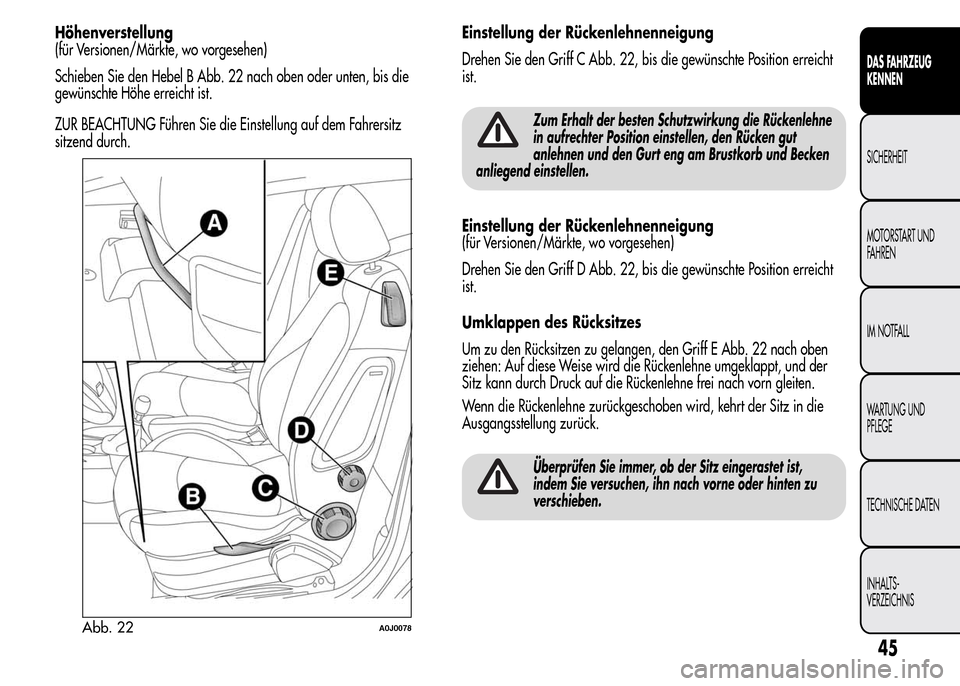

Page 49 of 280

Höhenverstellung
(für Versionen/Märkte, wo vorgesehen)
Schieben Sie den Hebel B Abb. 22 nach oben oder unten, bis die
gewünschte Höhe erreicht ist.
ZUR BEACHTUNG Führen Sie die Einstellung auf dem Fahrersitz
sitzend durch.Einstellung der Rückenlehnenneigung
Drehen Sie den Griff C Abb. 22, bis die gewünschte Position erreicht
ist.
Zum Erhalt der besten Schutzwirkung die Rückenlehne
in aufrechter Position einstellen, den Rücken gut
anlehnen und den Gurt eng am Brustkorb und Becken
anliegend einstellen.
Einstellung der Rückenlehnenneigung
(für Versionen/Märkte, wo vorgesehen)
Drehen Sie den Griff D Abb. 22, bis die gewünschte Position erreicht
ist.
Umklappen des Rücksitzes
Um zu den Rücksitzen zu gelangen, den Griff E Abb. 22 nach oben
ziehen: Auf diese Weise wird die Rückenlehne umgeklappt, und der
Sitz kann durch Druck auf die Rückenlehne frei nach vorn gleiten.
Wenn die Rückenlehne zurückgeschoben wird, kehrt der Sitz in die
Ausgangsstellung zurück.
Überprüfen Sie immer, ob der Sitz eingerastet ist,
indem Sie versuchen, ihn nach vorne oder hinten zu
verschieben.
Abb. 22A0J0078
45
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

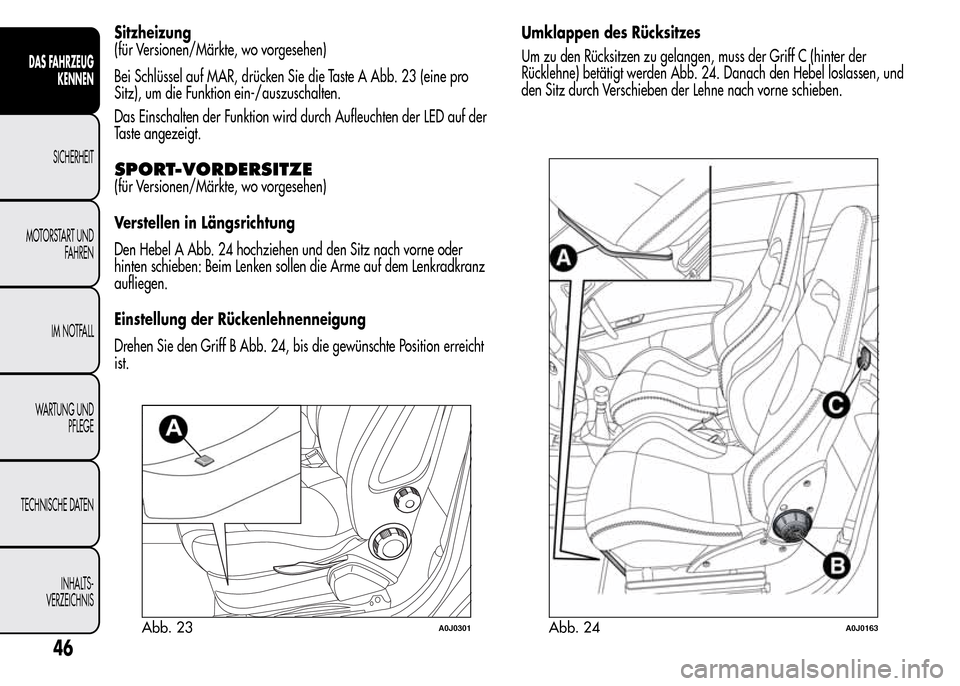

Page 50 of 280
Sitzheizung
(für Versionen/Märkte, wo vorgesehen)
Bei Schlüssel auf MAR, drücken Sie die Taste A Abb. 23 (eine pro
Sitz), um die Funktion ein-/auszuschalten.
Das Einschalten der Funktion wird durch Aufleuchten der LED auf der
Taste angezeigt.
SPORT-VORDERSITZE
(für Versionen/Märkte, wo vorgesehen)
Verstellen in Längsrichtung
Den Hebel A Abb. 24 hochziehen und den Sitz nach vorne oder
hinten schieben: Beim Lenken sollen die Arme auf dem Lenkradkranz
aufliegen.
Einstellung der Rückenlehnenneigung
Drehen Sie den Griff B Abb. 24, bis die gewünschte Position erreicht
ist.Umklappen des Rücksitzes
Um zu den Rücksitzen zu gelangen, muss der Griff C (hinter der
Rücklehne) betätigt werden Abb. 24. Danach den Hebel loslassen, und
den Sitz durch Verschieben der Lehne nach vorne schieben.
Abb. 23A0J0301Abb. 24A0J0163
46
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

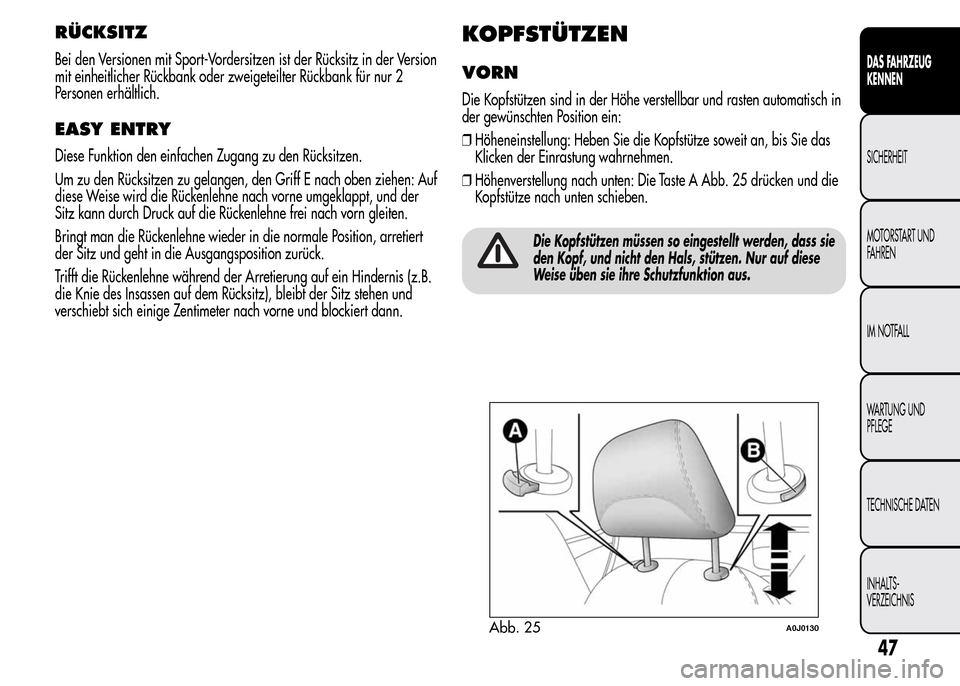

Page 51 of 280

RÜCKSITZ
Bei den Versionen mit Sport-Vordersitzen ist der Rücksitz in der Version
mit einheitlicher Rückbank oder zweigeteilter Rückbank für nur 2
Personen erhältlich.
EASY ENTRY
Diese Funktion den einfachen Zugang zu den Rücksitzen.
Um zu den Rücksitzen zu gelangen, den Griff E nach oben ziehen: Auf
diese Weise wird die Rückenlehne nach vorne umgeklappt, und der
Sitz kann durch Druck auf die Rückenlehne frei nach vorn gleiten.
Bringt man die Rückenlehne wieder in die normale Position, arretiert
der Sitz und geht in die Ausgangsposition zurück.
Trifft die Rückenlehne während der Arretierung auf ein Hindernis (z.B.
die Knie des Insassen auf dem Rücksitz), bleibt der Sitz stehen und
verschiebt sich einige Zentimeter nach vorne und blockiert dann.
KOPFSTÜTZEN
VORN
Die Kopfstützen sind in der Höhe verstellbar und rasten automatisch in
der gewünschten Position ein:
❒Höheneinstellung: Heben Sie die Kopfstütze soweit an, bis Sie das
Klicken der Einrastung wahrnehmen.
❒Höhenverstellung nach unten: Die Taste A Abb. 25 drücken und die
Kopfstütze nach unten schieben.
Die Kopfstützen müssen so eingestellt werden, dass sie
den Kopf, und nicht den Hals, stützen. Nur auf diese
Weise üben sie ihre Schutzfunktion aus.
Abb. 25A0J0130
47
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

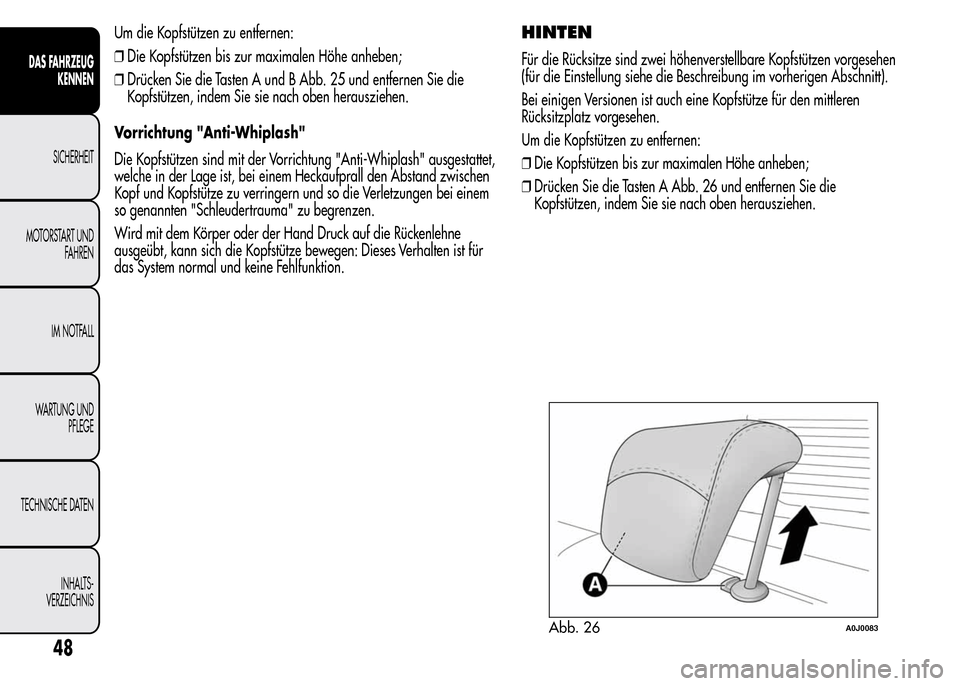

Page 52 of 280

Um die Kopfstützen zu entfernen:
❒Die Kopfstützen bis zur maximalen Höhe anheben;
❒Drücken Sie die Tasten A und B Abb. 25 und entfernen Sie die
Kopfstützen, indem Sie sie nach oben herausziehen.
Vorrichtung "Anti-Whiplash"
Die Kopfstützen sind mit der Vorrichtung "Anti-Whiplash" ausgestattet,
welche in der Lage ist, bei einem Heckaufprall den Abstand zwischen
Kopf und Kopfstütze zu verringern und so die Verletzungen bei einem
so genannten "Schleudertrauma" zu begrenzen.
Wird mit dem Körper oder der Hand Druck auf die Rückenlehne
ausgeübt, kann sich die Kopfstütze bewegen: Dieses Verhalten ist für
das System normal und keine Fehlfunktion.HINTEN
Für die Rücksitze sind zwei höhenverstellbare Kopfstützen vorgesehen
(für die Einstellung siehe die Beschreibung im vorherigen Abschnitt).
Bei einigen Versionen ist auch eine Kopfstütze für den mittleren
Rücksitzplatz vorgesehen.
Um die Kopfstützen zu entfernen:
❒Die Kopfstützen bis zur maximalen Höhe anheben;
❒Drücken Sie die Tasten A Abb. 26 und entfernen Sie die
Kopfstützen, indem Sie sie nach oben herausziehen.
Abb. 26A0J0083
48
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

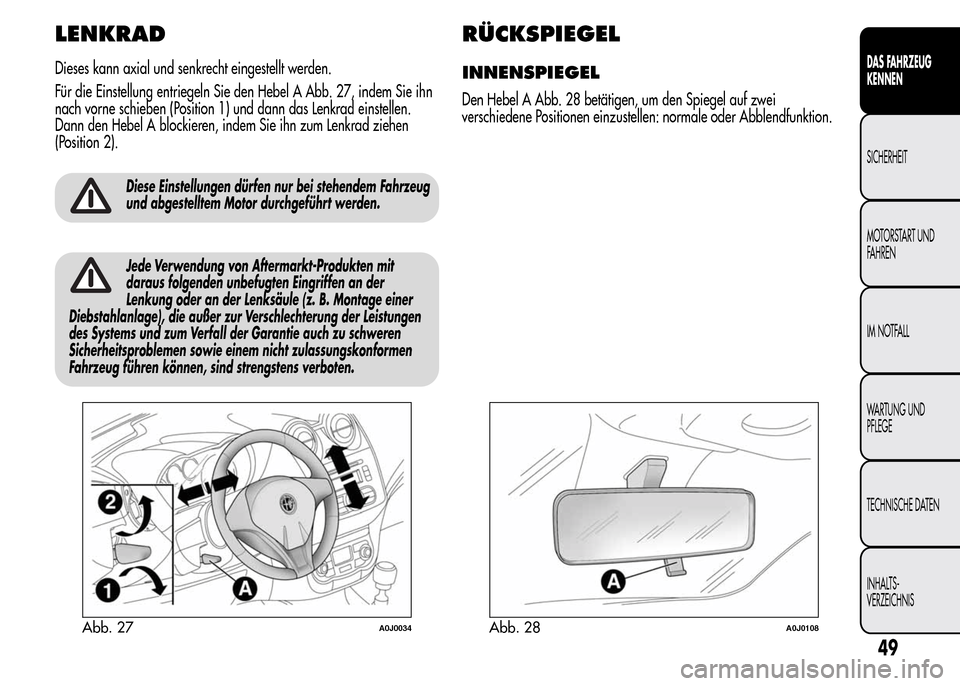

Page 53 of 280

LENKRAD
Dieses kann axial und senkrecht eingestellt werden.
Für die Einstellung entriegeln Sie den Hebel A Abb. 27, indem Sie ihn
nach vorne schieben (Position 1) und dann das Lenkrad einstellen.
Dann den Hebel A blockieren, indem Sie ihn zum Lenkrad ziehen
(Position 2).
Diese Einstellungen dürfen nur bei stehendem Fahrzeug
und abgestelltem Motor durchgeführt werden.
Jede Verwendung von Aftermarkt-Produkten mit
daraus folgenden unbefugten Eingriffen an der
Lenkung oder an der Lenksäule (z. B. Montage einer
Diebstahlanlage), die außer zur Verschlechterung der Leistungen
des Systems und zum Verfall der Garantie auch zu schweren
Sicherheitsproblemen sowie einem nicht zulassungskonformen
Fahrzeug führen können, sind strengstens verboten.
RÜCKSPIEGEL
INNENSPIEGEL
Den Hebel A Abb. 28 betätigen, um den Spiegel auf zwei
verschiedene Positionen einzustellen: normale oder Abblendfunktion.
Abb. 27A0J0034Abb. 28A0J0108
49
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

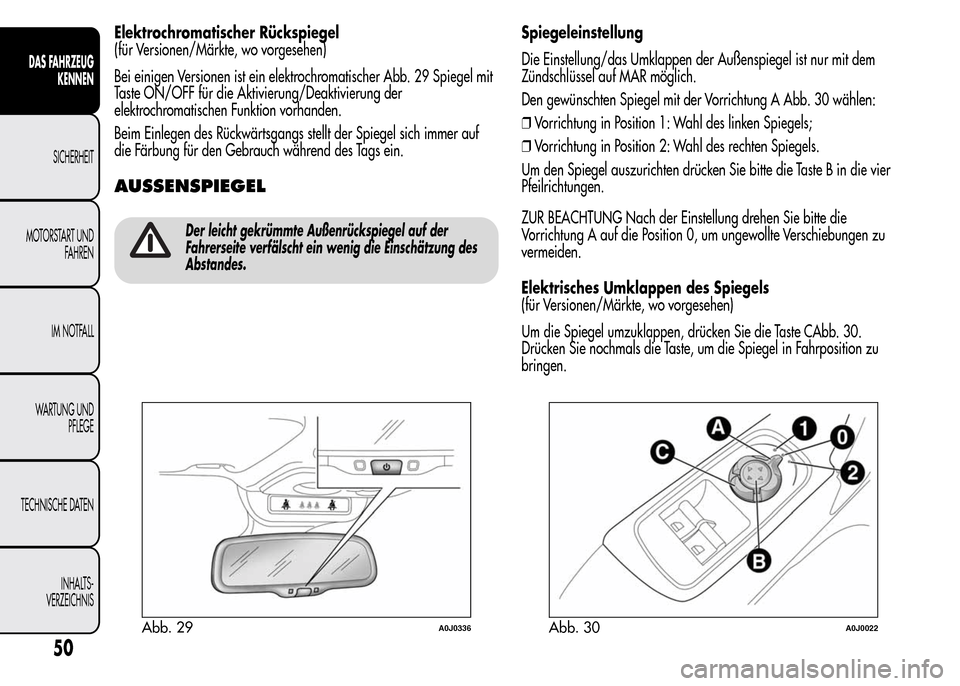

Page 54 of 280

Elektrochromatischer Rückspiegel
(für Versionen/Märkte, wo vorgesehen)
Bei einigen Versionen ist ein elektrochromatischer Abb. 29 Spiegel mit
Taste ON/OFF für die Aktivierung/Deaktivierung der
elektrochromatischen Funktion vorhanden.
Beim Einlegen des Rückwärtsgangs stellt der Spiegel sich immer auf
die Färbung für den Gebrauch während des Tags ein.
AUSSENSPIEGEL
Der leicht gekrümmte Außenrückspiegel auf der
Fahrerseite verfälscht ein wenig die Einschätzung des
Abstandes.
Spiegeleinstellung
Die Einstellung/das Umklappen der Außenspiegel ist nur mit dem
Zündschlüssel auf MAR möglich.
Den gewünschten Spiegel mit der Vorrichtung A Abb. 30 wählen:
❒Vorrichtung in Position 1: Wahl des linken Spiegels;
❒Vorrichtung in Position 2: Wahl des rechten Spiegels.
Um den Spiegel auszurichten drücken Sie bitte die Taste B in die vier
Pfeilrichtungen.
ZUR BEACHTUNG Nach der Einstellung drehen Sie bitte die
Vorrichtung A auf die Position 0, um ungewollte Verschiebungen zu
vermeiden.
Elektrisches Umklappen des Spiegels
(für Versionen/Märkte, wo vorgesehen)
Um die Spiegel umzuklappen, drücken Sie die Taste CAbb. 30.
Drücken Sie nochmals die Taste, um die Spiegel in Fahrposition zu
bringen.
Abb. 29A0J0336Abb. 30A0J0022
50
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

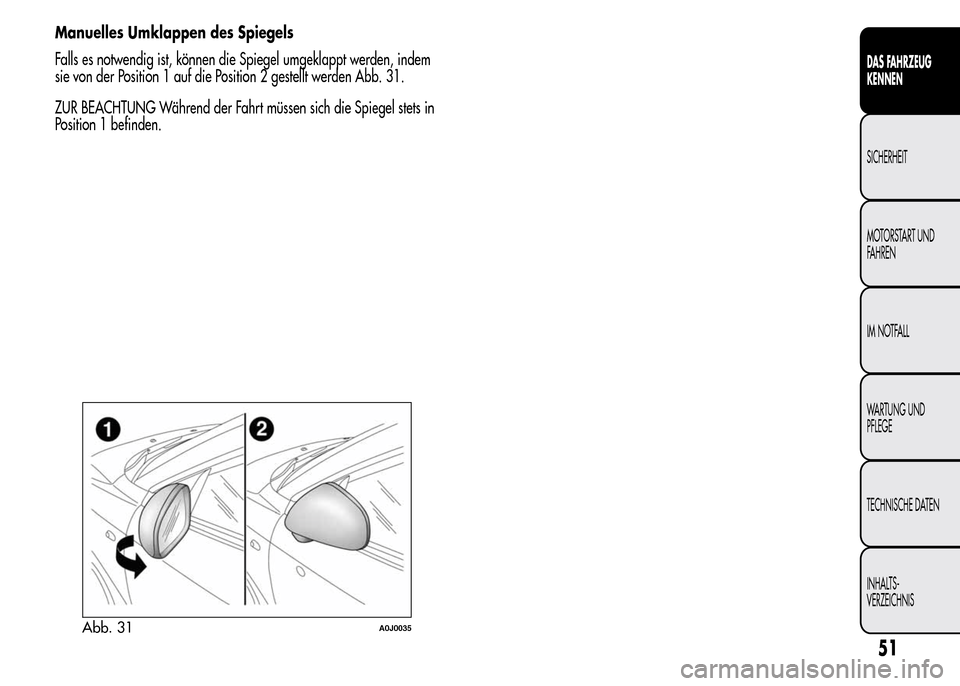

Page 55 of 280
Manuelles Umklappen des Spiegels
Falls es notwendig ist, können die Spiegel umgeklappt werden, indem
sie von der Position 1 auf die Position 2 gestellt werden Abb. 31.
ZUR BEACHTUNG Während der Fahrt müssen sich die Spiegel stets in
Position 1 befinden.
Abb. 31A0J0035
51
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 56 of 280
KLIMAKOMFORT
LUFTDÜSEN
1. Fester oberer Luftverteiler – 2. Mittlere ausrichtbare Luftverteiler – 3. Feste seitliche Luftverteiler – 4. Ausrichtbare seitliche Luftverteiler – 5. Untere
Luftverteiler für die vorderen Sitzplätze – 6. Untere Luftverteiler für die hinteren Sitzplätze
Abb. 32A0J0036
