2015 Alfa Romeo 4C Libretto Uso Manutenzione (in Italian)

AVVERTENZA
5) Se, ruotando la chiave di avviamento in posizione MAR, la spianon si accende oppure se, durante la marcia, si
accende a luce fissa o lampeggiante (su alcune versioni unitamente al messaggio visualizzato dal display), rivolgersi
il più presto possibile alla Rete Assistenziale Alfa Romeo dedicata.
ATTENZIONE
61) L’avaria della spiaviene segnalata dall’accensione della spia. In aggiunta il sistema air bag provvede alla
disattivazione automatica dell'air bag lato passeggero.
Spie su quadro Cosa significa Cosa fare
verdeLUCI DI POSIZIONE E ANABBAGLIANTI
La spia si accende attivando le luci di posizione
oppure anabbaglianti.
FOLLOW ME HOME
La spia si accende (unitamente alla
visualizzazione di un messaggio sul display)
quando viene utilizzato questo dispositivo (vedere
paragrafo "Dispositivo Follow me home" in "Luci
esterne" del capitolo "Conoscenza della vettura").
85

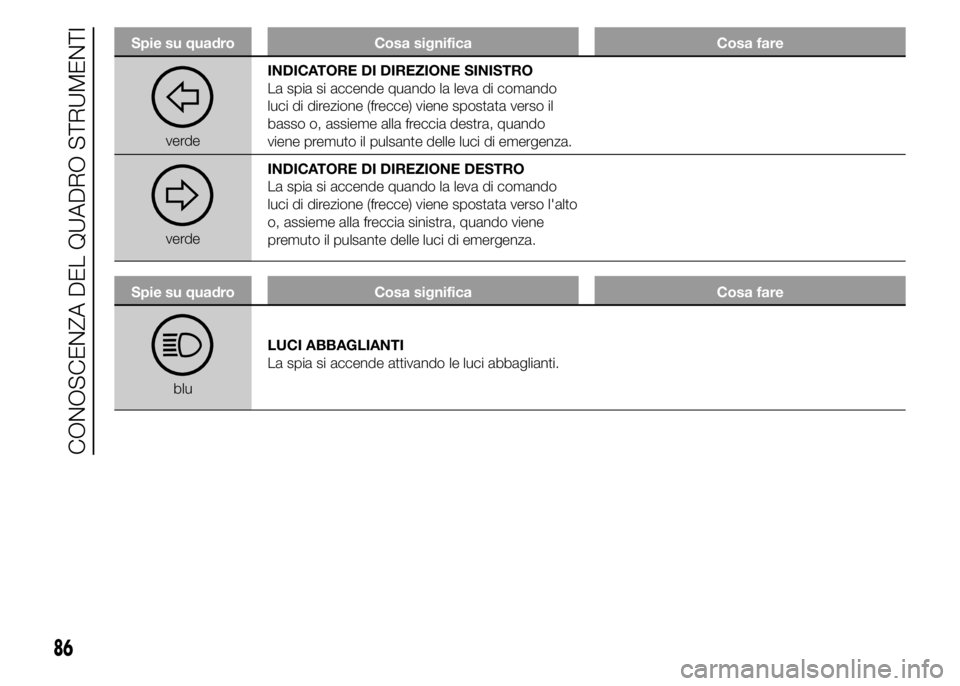

Spie su quadro Cosa significa Cosa fare
verdeINDICATORE DI DIREZIONE SINISTRO
La spia si accende quando la leva di comando
luci di direzione (frecce) viene spostata verso il
basso o, assieme alla freccia destra, quando
viene premuto il pulsante delle luci di emergenza.
verdeINDICATORE DI DIREZIONE DESTRO
La spia si accende quando la leva di comando
luci di direzione (frecce) viene spostata verso l'alto
o, assieme alla freccia sinistra, quando viene
premuto il pulsante delle luci di emergenza.
Spie su quadro Cosa significa Cosa fare
bluLUCI ABBAGLIANTI
La spia si accende attivando le luci abbaglianti.
86
CONOSCENZA DEL QUADRO STRUMENTI

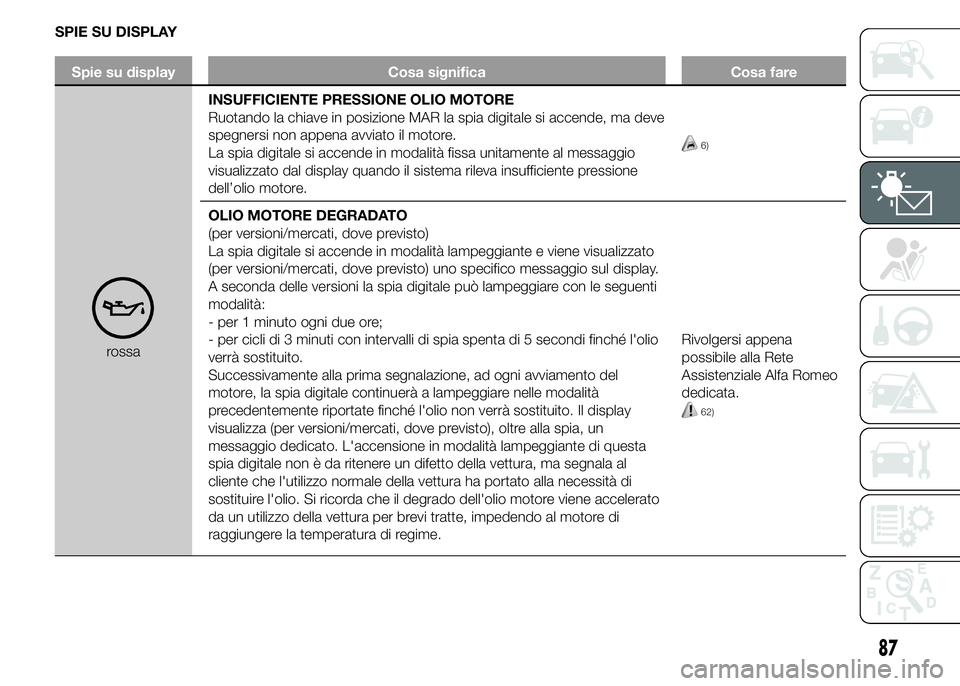

SPIE SU DISPLAY
Spie su display Cosa significa Cosa fare
rossaINSUFFICIENTE PRESSIONE OLIO MOTORE
Ruotando la chiave in posizione MAR la spia digitale si accende, ma deve
spegnersi non appena avviato il motore.
La spia digitale si accende in modalità fissa unitamente al messaggio
visualizzato dal display quando il sistema rileva insufficiente pressione
dell’olio motore.
6)
OLIO MOTORE DEGRADATO
(per versioni/mercati, dove previsto)
La spia digitale si accende in modalità lampeggiante e viene visualizzato
(per versioni/mercati, dove previsto) uno specifico messaggio sul display.
A seconda delle versioni la spia digitale può lampeggiare con le seguenti
modalità:
- per 1 minuto ogni due ore;
- per cicli di 3 minuti con intervalli di spia spenta di 5 secondi finché l'olio
verrà sostituito.
Successivamente alla prima segnalazione, ad ogni avviamento del
motore, la spia digitale continuerà a lampeggiare nelle modalità
precedentemente riportate finché l'olio non verrà sostituito. Il display
visualizza (per versioni/mercati, dove previsto), oltre alla spia, un
messaggio dedicato. L'accensione in modalità lampeggiante di questa
spia digitale non è da ritenere un difetto della vettura, ma segnala al
cliente che l'utilizzo normale della vettura ha portato alla necessità di
sostituire l'olio. Si ricorda che il degrado dell'olio motore viene accelerato
da un utilizzo della vettura per brevi tratte, impedendo al motore di
raggiungere la temperatura di regime.Rivolgersi appena
possibile alla Rete
Assistenziale Alfa Romeo
dedicata.
62)
87

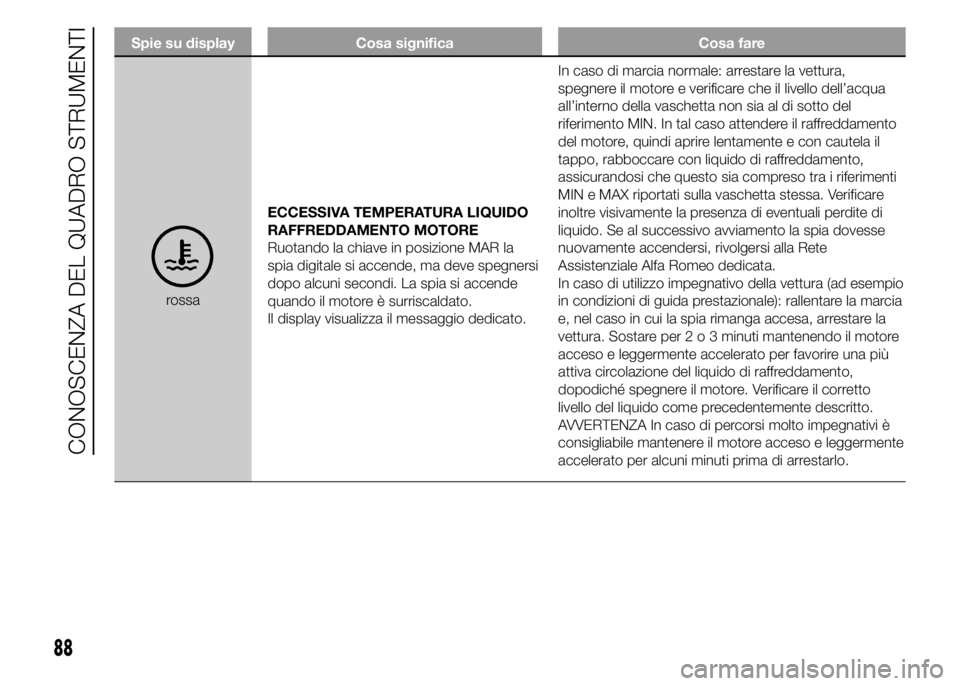

Spie su display Cosa significa Cosa fare
rossaECCESSIVA TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE
Ruotando la chiave in posizione MAR la
spia digitale si accende, ma deve spegnersi
dopo alcuni secondi. La spia si accende
quando il motore è surriscaldato.
Il display visualizza il messaggio dedicato.In caso di marcia normale: arrestare la vettura,
spegnere il motore e verificare che il livello dell’acqua
all’interno della vaschetta non sia al di sotto del
riferimento MIN. In tal caso attendere il raffreddamento
del motore, quindi aprire lentamente e con cautela il
tappo, rabboccare con liquido di raffreddamento,
assicurandosi che questo sia compreso tra i riferimenti
MIN e MAX riportati sulla vaschetta stessa. Verificare
inoltre visivamente la presenza di eventuali perdite di
liquido. Se al successivo avviamento la spia dovesse
nuovamente accendersi, rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
In caso di utilizzo impegnativo della vettura (ad esempio
in condizioni di guida prestazionale): rallentare la marcia
e, nel caso in cui la spia rimanga accesa, arrestare la
vettura. Sostare per2o3minuti mantenendo il motore
acceso e leggermente accelerato per favorire una più
attiva circolazione del liquido di raffreddamento,
dopodiché spegnere il motore. Verificare il corretto
livello del liquido come precedentemente descritto.
AVVERTENZA In caso di percorsi molto impegnativi è
consigliabile mantenere il motore acceso e leggermente
accelerato per alcuni minuti prima di arrestarlo.
88
CONOSCENZA DEL QUADRO STRUMENTI

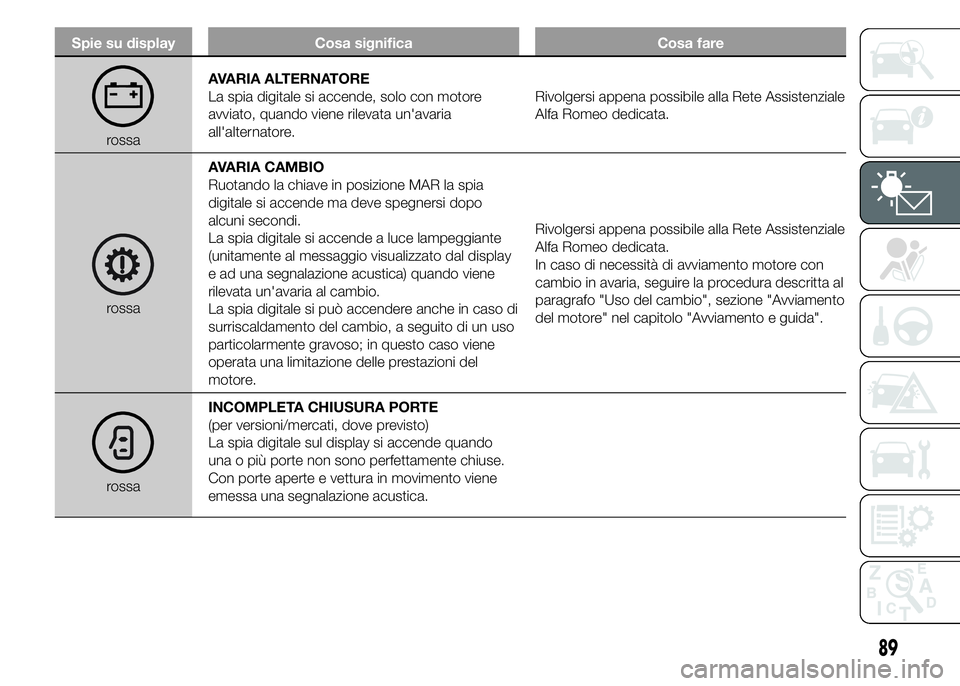

Spie su display Cosa significa Cosa fare
rossaAVARIA ALTERNATORE
La spia digitale si accende, solo con motore
avviato, quando viene rilevata un'avaria
all'alternatore.Rivolgersi appena possibile alla Rete Assistenziale
Alfa Romeo dedicata.
rossaAVARIA CAMBIO
Ruotando la chiave in posizione MAR la spia
digitale si accende ma deve spegnersi dopo
alcuni secondi.
La spia digitale si accende a luce lampeggiante
(unitamente al messaggio visualizzato dal display
e ad una segnalazione acustica) quando viene
rilevata un'avaria al cambio.
La spia digitale si può accendere anche in caso di
surriscaldamento del cambio, a seguito di un uso
particolarmente gravoso; in questo caso viene
operata una limitazione delle prestazioni del
motore.Rivolgersi appena possibile alla Rete Assistenziale
Alfa Romeo dedicata.
In caso di necessità di avviamento motore con
cambio in avaria, seguire la procedura descritta al
paragrafo "Uso del cambio", sezione "Avviamento
del motore" nel capitolo "Avviamento e guida".
rossaINCOMPLETA CHIUSURA PORTE
(per versioni/mercati, dove previsto)
La spia digitale sul display si accende quando
una o più porte non sono perfettamente chiuse.
Con porte aperte e vettura in movimento viene
emessa una segnalazione acustica.
89

Spie su display Cosa significa Cosa fare
giallo ambraUSURA PASTIGLIE FRENO
(per versioni/mercati, dove previsto)
La spia digitale si accende sul display quando le
pastiglie dei freni anteriori o posteriori risultano
usurate.
Il display visualizza il messaggio dedicato.Provvedere alla sostituzione appena possibile.
giallo ambraAVARIA SISTEMA ALFA ROMEO CODE
(per versioni/mercati, dove previsto)
La spia digitale si accende sul display (unitamente
alla visualizzazione di un messaggio) per
segnalare l’avaria del sistema Alfa Romeo CODE.Rivolgersi appena possibile alla Rete Assistenziale
Alfa Romeo dedicata.
giallo ambraRISERVA COMBUSTIBILE/LIMITATA
AUTONOMIA
La spia digitale si accende sul display quando nel
serbatoio sono rimasti circa4-5litri di
combustibile.
63)
giallo ambraAVARIA SENSORE RISERVA
COMBUSTIBILE/LIMITATAAUTONOMIA
La spia digitale si accende sul display quando
viene rilevata un'avaria al sensore di riserva del
combustibile. Il display visualizza il messaggio
dedicato.Rivolgersi appena possibile alla Rete Assistenziale
Alfa Romeo dedicata.
90
CONOSCENZA DEL QUADRO STRUMENTI

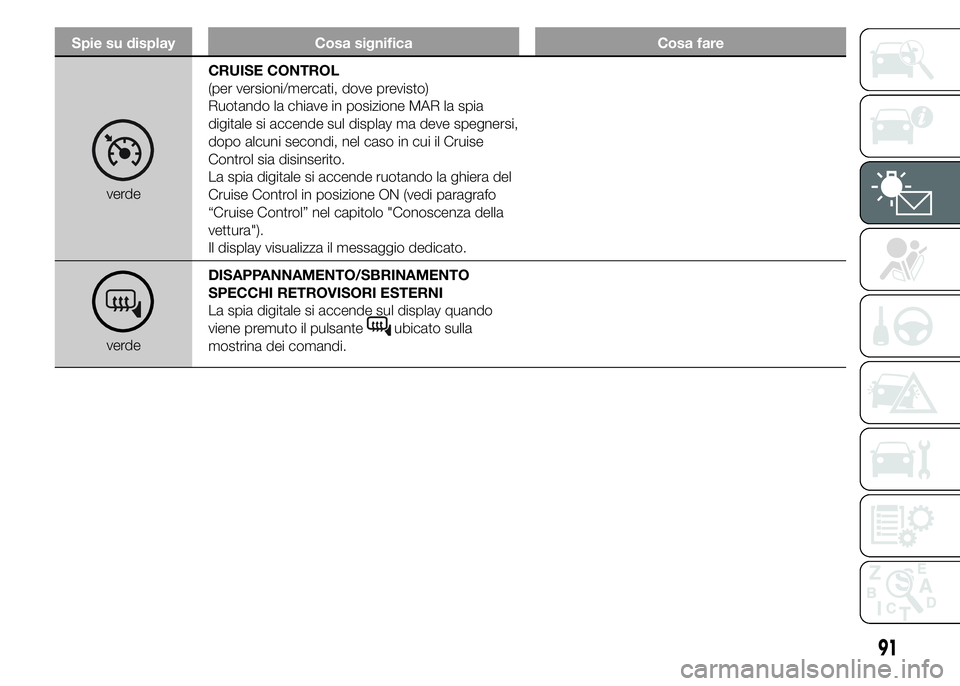

Spie su display Cosa significa Cosa fare
verdeCRUISE CONTROL
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia
digitale si accende sul display ma deve spegnersi,
dopo alcuni secondi, nel caso in cui il Cruise
Control sia disinserito.
La spia digitale si accende ruotando la ghiera del
Cruise Control in posizione ON (vedi paragrafo
“Cruise Control” nel capitolo "Conoscenza della
vettura").
Il display visualizza il messaggio dedicato.
verdeDISAPPANNAMENTO/SBRINAMENTO
SPECCHI RETROVISORI ESTERNI
La spia digitale si accende sul display quando
viene premuto il pulsante
ubicato sulla
mostrina dei comandi.
91

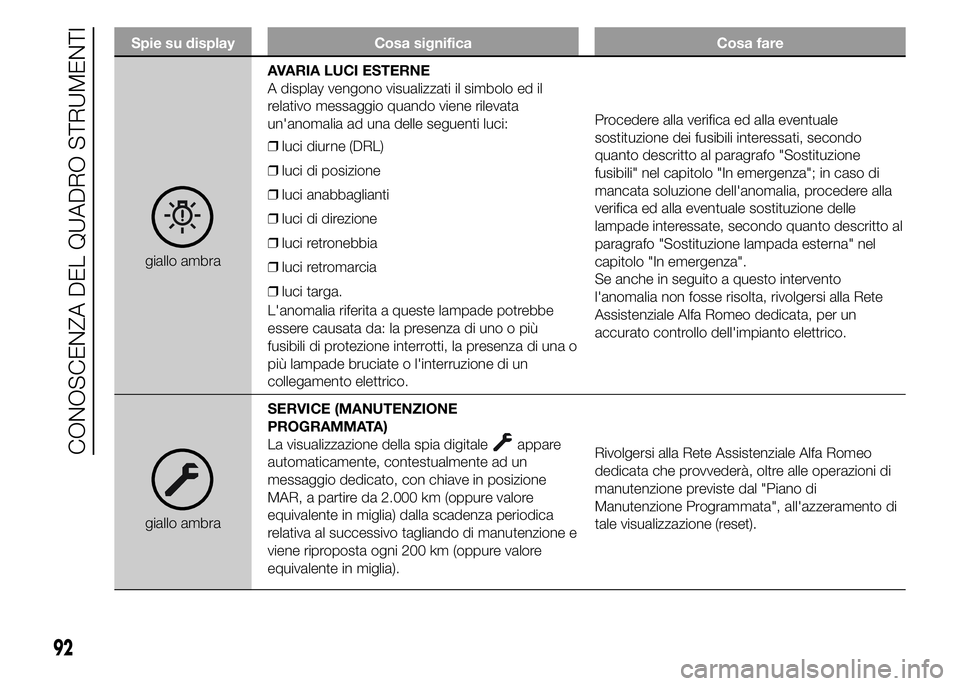

Spie su display Cosa significa Cosa fare
giallo ambraAVARIA LUCI ESTERNE
A display vengono visualizzati il simbolo ed il
relativo messaggio quando viene rilevata
un'anomalia ad una delle seguenti luci:
❒luci diurne (DRL)
❒luci di posizione
❒luci anabbaglianti
❒luci di direzione
❒luci retronebbia
❒luci retromarcia
❒luci targa.
L'anomalia riferita a queste lampade potrebbe
essere causata da: la presenza di uno o più
fusibili di protezione interrotti, la presenza di una o
più lampade bruciate o l'interruzione di un
collegamento elettrico.Procedere alla verifica ed alla eventuale
sostituzione dei fusibili interessati, secondo
quanto descritto al paragrafo "Sostituzione
fusibili" nel capitolo "In emergenza"; in caso di
mancata soluzione dell'anomalia, procedere alla
verifica ed alla eventuale sostituzione delle
lampade interessate, secondo quanto descritto al
paragrafo "Sostituzione lampada esterna" nel
capitolo "In emergenza".
Se anche in seguito a questo intervento
l'anomalia non fosse risolta, rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata, per un
accurato controllo dell'impianto elettrico.
giallo ambraSERVICE (MANUTENZIONE
PROGRAMMATA)
La visualizzazione della spia digitale
appare
automaticamente, contestualmente ad un
messaggio dedicato, con chiave in posizione
MAR, a partire da 2.000 km (oppure valore
equivalente in miglia) dalla scadenza periodica
relativa al successivo tagliando di manutenzione e
viene riproposta ogni 200 km (oppure valore
equivalente in miglia).Rivolgersi alla Rete Assistenziale Alfa Romeo
dedicata che provvederà, oltre alle operazioni di
manutenzione previste dal "Piano di
Manutenzione Programmata", all'azzeramento di
tale visualizzazione (reset).
92
