Centralina plancia
portastrumenti
È ubicata sotto la pancia nella zona
antistante il sedile lato passeggero.

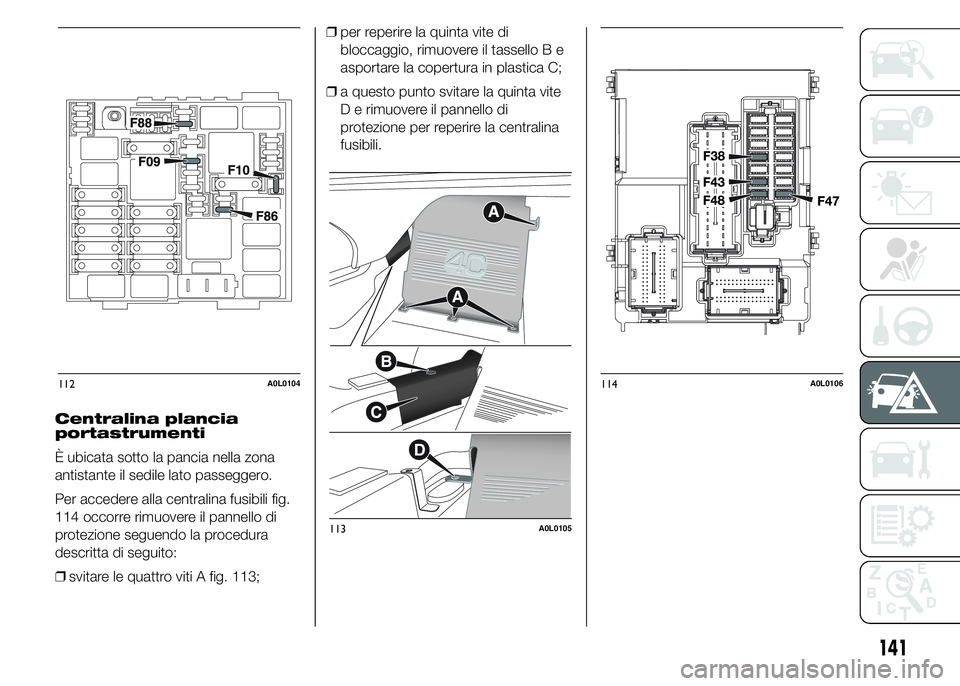

Per accedere alla centralina fusibili fig.
114 occorre rimuovere il pannello di
protezione seguendo la procedura
descritta di seguito:
❒svitare le quattro viti A fig. 113;❒per reperire la quinta vite di
bloccaggio, rimuovere il tassello B e
asportare la copertura in plastica C;
❒a questo punto svitare la quinta vite
D e rimuovere il pannello di
protezione per reperire la centralina
fusibili.
112A0L0104
113A0L0105
114A0L0106
141

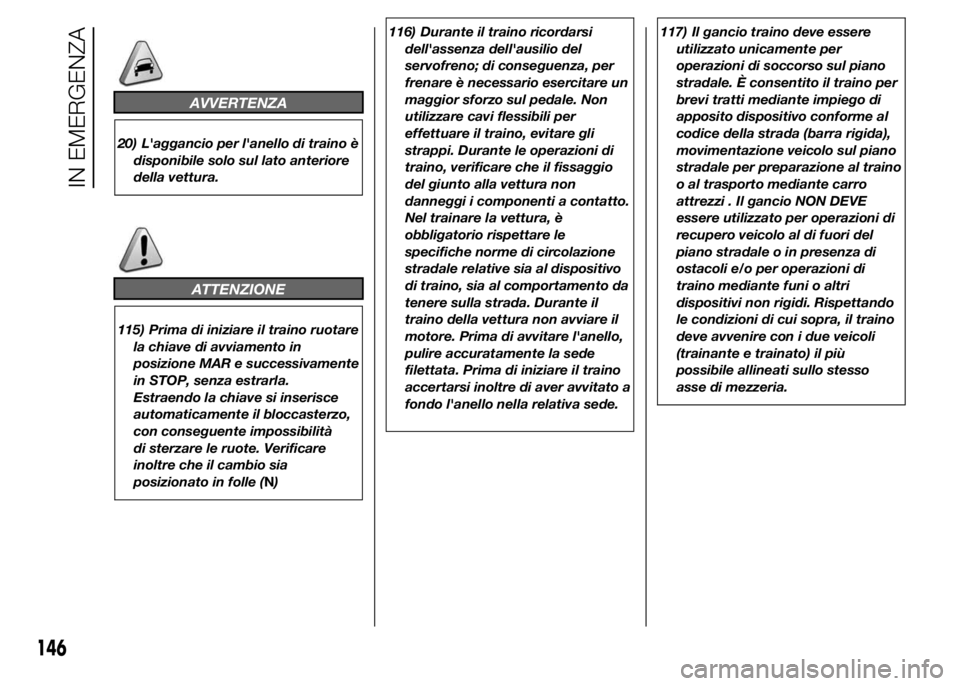

ATTENZIONE

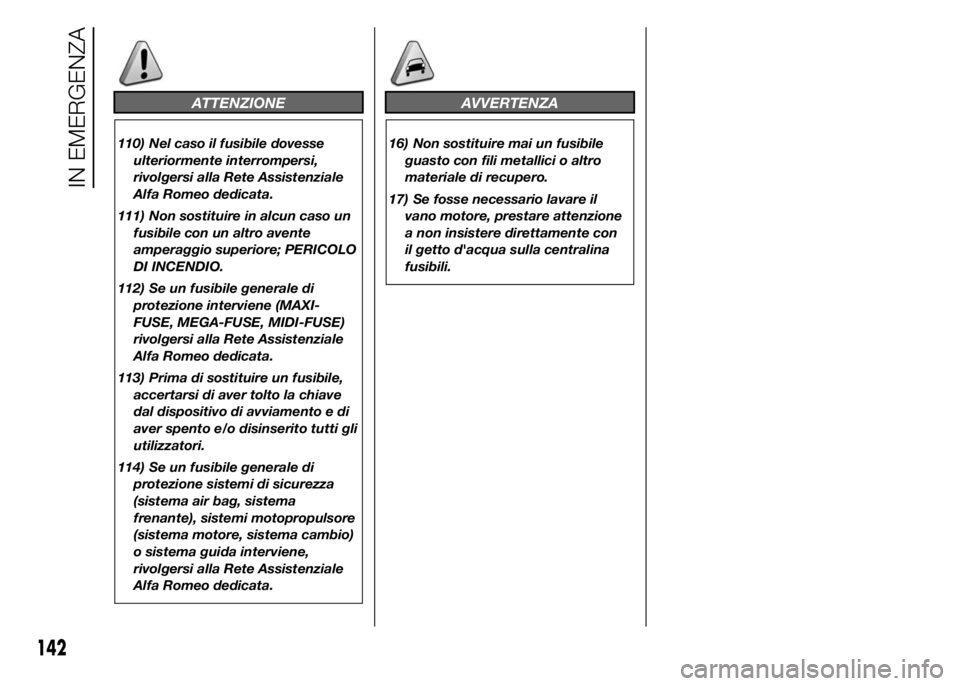

110) Nel caso il fusibile dovesse
ulteriormente interrompersi,
rivolgersi alla Rete Assistenziale
Alfa Romeo dedicata.
111) Non sostituire in alcun caso un
fusibile con un altro avente
amperaggio superiore; PERICOLO
DI INCENDIO.
112) Se un fusibile generale di
protezione interviene (MAXI-
FUSE, MEGA-FUSE, MIDI-FUSE)
rivolgersi alla Rete Assistenziale
Alfa Romeo dedicata.
113) Prima di sostituire un fusibile,
accertarsi di aver tolto la chiave
dal dispositivo di avviamento e di
aver spento e/o disinserito tutti gli
utilizzatori.
114) Se un fusibile generale di
protezione sistemi di sicurezza
(sistema air bag, sistema
frenante), sistemi motopropulsore
(sistema motore, sistema cambio)
o sistema guida interviene,
rivolgersi alla Rete Assistenziale
Alfa Romeo dedicata.
AVVERTENZA
16) Non sostituire mai un fusibile
guasto con fili metallici o altro
materiale di recupero.
17) Se fosse necessario lavare il
vano motore, prestare attenzione
a non insistere direttamente con
il getto d'acqua sulla centralina
fusibili.
142
IN EMERGENZA

CENTRALINA VANO MOTORE
fig. 112

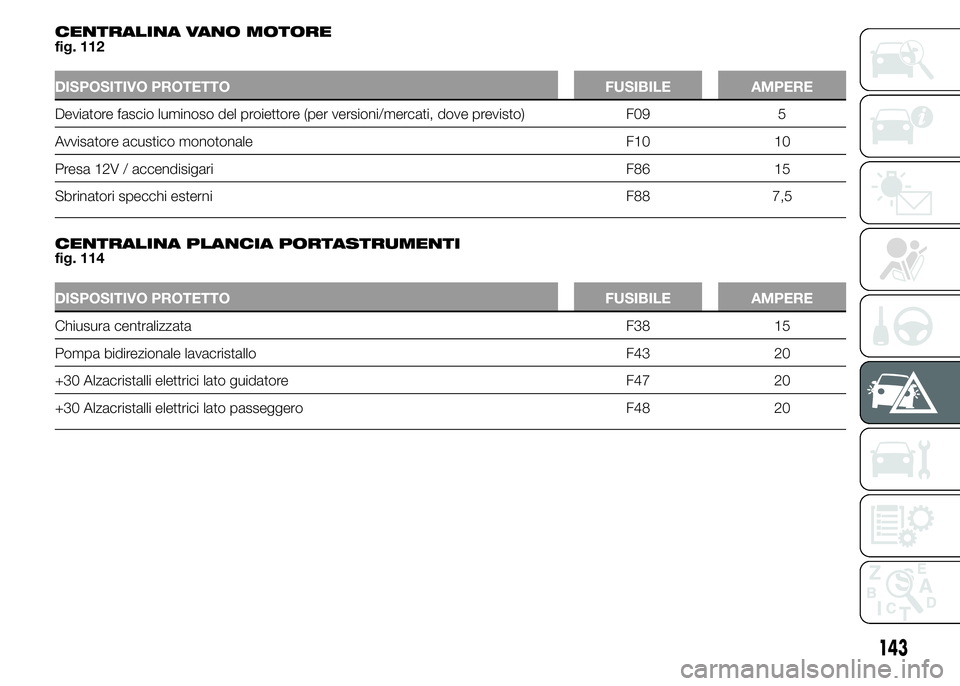

DISPOSITIVO PROTETTO FUSIBILE AMPERE
Deviatore fascio luminoso del proiettore (per versioni/mercati, dove previsto) F09 5
Avvisatore acustico monotonale F10 10
Presa 12V / accendisigari F86 15
Sbrinatori specchi esterni F88 7,5
.
CENTRALINA PLANCIA PORTASTRUMENTI
fig. 114
DISPOSITIVO PROTETTO FUSIBILE AMPERE
Chiusura centralizzata F38 15
Pompa bidirezionale lavacristallo F43 20
+30 Alzacristalli elettrici lato guidatore F47 20
+30 Alzacristalli elettrici lato passeggero F48 20
143

RICARICA DELLA
BATTERIA
AVVERTENZA La descrizione della
procedura di ricarica della batteria è
riportata unicamente a titolo
informativo. Per l'esecuzione di tale
operazione rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
AVVERTENZA Prima di procedere allo
stacco dell'alimentazione elettrica
alla batteria, attendere almeno
un minuto dal posizionamento della
chiave di avviamento su STOP e dalla
chiusura della porta lato guida. Al
successivo riattacco dell'alimentazione
elettrica alla batteria, sincerarsi che la
chiave di avviamento sia su STOP e
che la porta lato guida sia chiusa.
Le consigliamo di impiegare un carica
batterie con tensione nominale di
ricarica di 12V e corrente massima 15
A, per una durata di 12 - 24 ore. Una
carica per lungo tempo potrebbe
danneggiare la batteria.

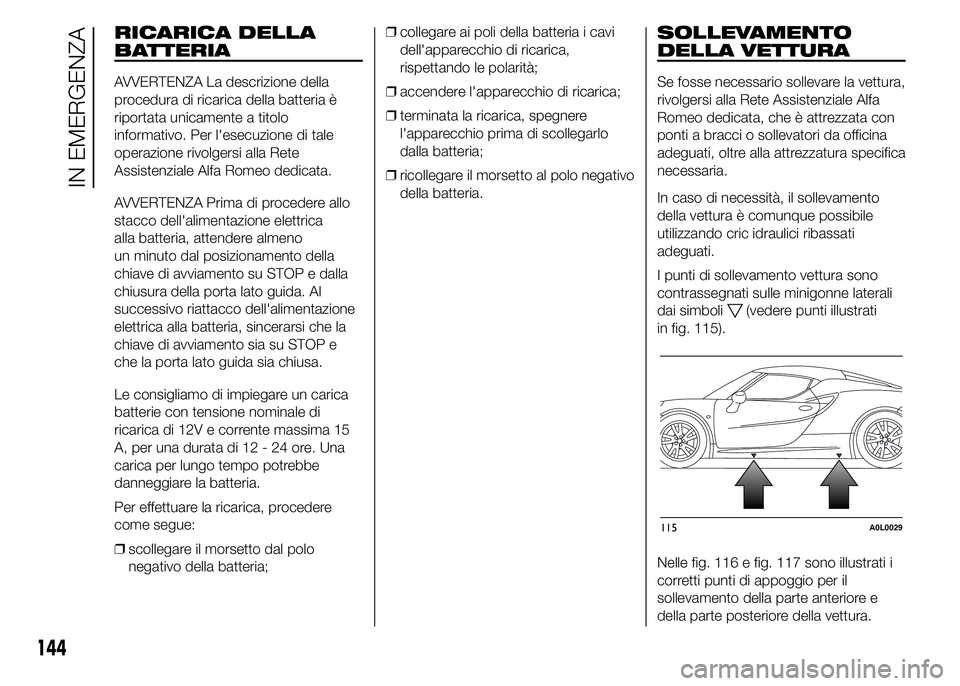

Per effettuare la ricarica, procedere
come segue:
❒scollegare il morsetto dal polo
negativo della batteria;❒collegare ai poli della batteria i cavi
dell'apparecchio di ricarica,
rispettando le polarità;
❒accendere l'apparecchio di ricarica;
❒terminata la ricarica, spegnere
l'apparecchio prima di scollegarlo
dalla batteria;
❒ricollegare il morsetto al polo negativo
della batteria.
SOLLEVAMENTO
DELLA VETTURA
Se fosse necessario sollevare la vettura,
rivolgersi alla Rete Assistenziale Alfa
Romeo dedicata, che è attrezzata con
ponti a bracci o sollevatori da officina
adeguati, oltre alla attrezzatura specifica
necessaria.
In caso di necessità, il sollevamento
della vettura è comunque possibile
utilizzando cric idraulici ribassati
adeguati.
I punti di sollevamento vettura sono
contrassegnati sulle minigonne laterali
dai simboli
(vedere punti illustrati
in fig. 115).
Nelle fig. 116 e fig. 117 sono illustrati i
corretti punti di appoggio per il
sollevamento della parte anteriore e
della parte posteriore della vettura.
115A0L0029
144
IN EMERGENZA

AVVERTENZA Durante la fase di
posizionamento della vettura su ponte
elevatore a bracci, considerare che il
gruppo motopropulsore è posizionato
al retrotreno, con conseguente impatto
sulla distribuzione dei pesi. I bracci
più corti dovranno quindi sorreggere il
retrotreno e quelli più lunghi l'avantreno.
18) 19)
AVVERTENZA
18) Prestare attenzione a
posizionare correttamente i bracci
del sollevatore nei punti illustrati,
onde evitare di arrecare danni
al telaio in fibra di carbonio e alle
componenti della carrozzeria.
19) Per evitare di compromettere il
telaio in fibra di carbonio, la
vettura non è sollevabile
utilizzando cric idraulici standard
ma solamente cric idraulici
ribassati adatti. Rivolgersi alla
Rete Assistenziale Alfa Romeo
dedicata.
TRAINO DELLA
VETTURA
20)
L’anello di traino, fornito in dotazione
con la vettura, è ubicato nel contenitore
degli attrezzi presente nel bagagliaio.
AGGANCIO ANELLO DI
TRAINO
Prelevare l’anello di traino A ed avvitarlo
a fondo sul perno filettato fig. 118.
115) 116) 117)
116 - Zona posterioreA0L0128
117 - Zona anterioreA0L0127
118A0L0107
145

AVVERTENZA
20) L'aggancio per l'anello di traino è
disponibile solo sul lato anteriore
della vettura.
ATTENZIONE
115) Prima di iniziare il traino ruotare
la chiave di avviamento in
posizione MAR e successivamente
in STOP, senza estrarla.
Estraendo la chiave si inserisce
automaticamente il bloccasterzo,
con conseguente impossibilità
di sterzare le ruote. Verificare
inoltre che il cambio sia
posizionato in folle (N)116) Durante il traino ricordarsi
dell'assenza dell'ausilio del
servofreno; di conseguenza, per
frenare è necessario esercitare un
maggior sforzo sul pedale. Non
utilizzare cavi flessibili per
effettuare il traino, evitare gli
strappi. Durante le operazioni di
traino, verificare che il fissaggio
del giunto alla vettura non
danneggi i componenti a contatto.
Nel trainare la vettura, è
obbligatorio rispettare le
specifiche norme di circolazione
stradale relative sia al dispositivo
di traino, sia al comportamento da
tenere sulla strada. Durante il
traino della vettura non avviare il
motore. Prima di avvitare l'anello,
pulire accuratamente la sede
filettata. Prima di iniziare il traino
accertarsi inoltre di aver avvitato a
fondo l'anello nella relativa sede.117) Il gancio traino deve essere
utilizzato unicamente per
operazioni di soccorso sul piano
stradale. È consentito il traino per
brevi tratti mediante impiego di
apposito dispositivo conforme al
codice della strada (barra rigida),
movimentazione veicolo sul piano
stradale per preparazione al traino
o al trasporto mediante carro
attrezzi . Il gancio NON DEVE
essere utilizzato per operazioni di
recupero veicolo al di fuori del
piano stradale o in presenza di
ostacoli e/o per operazioni di
traino mediante funi o altri
dispositivi non rigidi. Rispettando
le condizioni di cui sopra, il traino
deve avvenire con i due veicoli
(trainante e trainato) il più
possibile allineati sullo stesso
asse di mezzeria.
146
IN EMERGENZA

MANUTENZIONE E CURA
Una corretta manutenzione permette di
mantenere nel tempo le prestazioni
della vettura, contenere i costi
d'esercizio e salvaguardare l'efficienza
dei sistemi di sicurezza.

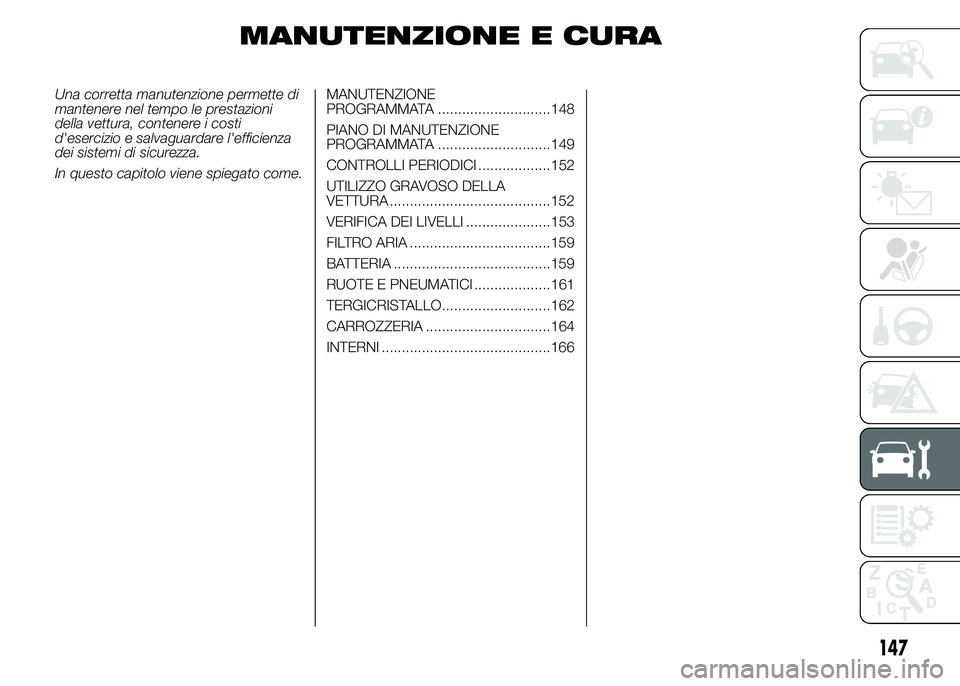

In questo capitolo viene spiegato come.MANUTENZIONE
PROGRAMMATA ............................148
PIANO DI MANUTENZIONE
PROGRAMMATA ............................149
CONTROLLI PERIODICI ..................152
UTILIZZO GRAVOSO DELLA
VETTURA ........................................152
VERIFICA DEI LIVELLI .....................153
FILTRO ARIA ...................................159
BATTERIA .......................................159
RUOTE E PNEUMATICI ...................161
TERGICRISTALLO...........................162
CARROZZERIA ...............................164
INTERNI ..........................................166
147

MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è
determinante per garantire alla vettura
una lunga vita in condizioni ottimali.
Per questo Alfa Romeo ha predisposto
una serie di controlli e di interventi di
manutenzione ogni 20.000 chilometri.
Prima dei 20.000 km, e
successivamente, tra un tagliando e
l’altro, è comunque sempre necessario
fare attenzione a quanto descritto sul
Piano Manutenzione Programmata (es.
verificare periodicamente il livello dei
liquidi, la pressione degli pneumatici,
ecc...).
Il servizio di Manutenzione
Programmata viene effettuato dalla
Rete Assistenziale Alfa Romeo dedicata
ad intervalli prefissati. Se durante
l’effettuazione di ciascun intervento,
oltre alle operazioni previste, si dovesse
presentare la necessità di ulteriori
sostituzioni o riparazioni, queste
potranno venire eseguite solo con il
Suo esplicito accordo.AVVERTENZE
A 2000 km dalla scadenza della
manutenzione il display visualizza un
messaggio dedicato, contestualmente
alla spia
.
I tagliandi di Manutenzione
Programmata sono prescritti dal
Costruttore. La mancata esecuzione
degli stessi può comportare la
decadenza della garanzia.
Le consigliamo di segnalare alla Rete
Assistenziale Alfa Romeo dedicata
eventuali piccole anomalie di
funzionamento, senza attendere
l'esecuzione del successivo tagliando.
148
MANUTENZIONE E CURA
