2015 Alfa Romeo 4C Libretto Uso Manutenzione (in Italian)

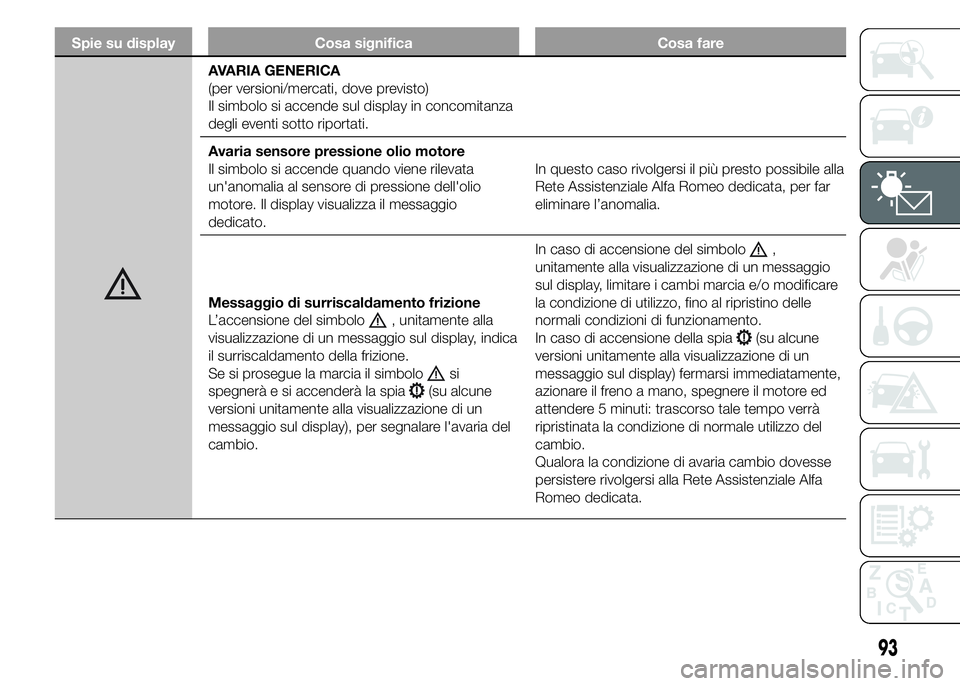

Spie su display Cosa significa Cosa fare
AVARIA GENERICA
(per versioni/mercati, dove previsto)
Il simbolo si accende sul display in concomitanza
degli eventi sotto riportati.
Avaria sensore pressione olio motore
Il simbolo si accende quando viene rilevata
un'anomalia al sensore di pressione dell'olio
motore. Il display visualizza il messaggio
dedicato.In questo caso rivolgersi il più presto possibile alla
Rete Assistenziale Alfa Romeo dedicata, per far
eliminare l’anomalia.
Messaggio di surriscaldamento frizione
L’accensione del simbolo
, unitamente alla
visualizzazione di un messaggio sul display, indica
il surriscaldamento della frizione.
Se si prosegue la marcia il simbolo
si
spegnerà e si accenderà la spia
(su alcune
versioni unitamente alla visualizzazione di un
messaggio sul display), per segnalare l'avaria del
cambio.In caso di accensione del simbolo
,
unitamente alla visualizzazione di un messaggio
sul display, limitare i cambi marcia e/o modificare
la condizione di utilizzo, fino al ripristino delle
normali condizioni di funzionamento.
In caso di accensione della spia
(su alcune
versioni unitamente alla visualizzazione di un
messaggio sul display) fermarsi immediatamente,
azionare il freno a mano, spegnere il motore ed
attendere 5 minuti: trascorso tale tempo verrà
ripristinata la condizione di normale utilizzo del
cambio.
Qualora la condizione di avaria cambio dovesse
persistere rivolgersi alla Rete Assistenziale Alfa
Romeo dedicata.
93

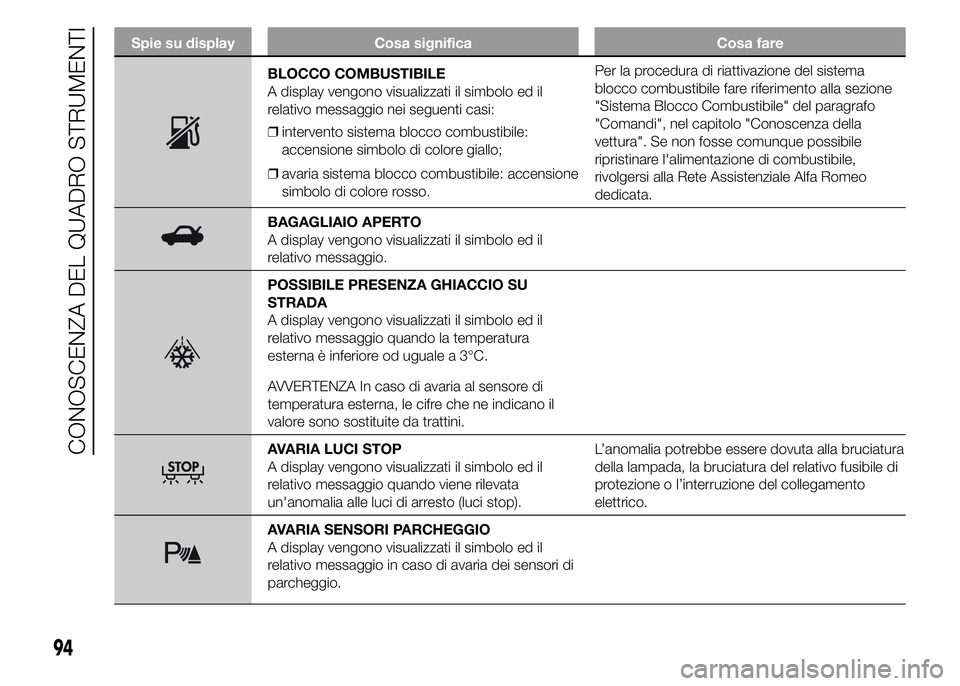

Spie su display Cosa significa Cosa fare
BLOCCO COMBUSTIBILE
A display vengono visualizzati il simbolo ed il
relativo messaggio nei seguenti casi:
❒intervento sistema blocco combustibile:
accensione simbolo di colore giallo;
❒avaria sistema blocco combustibile: accensione
simbolo di colore rosso.Per la procedura di riattivazione del sistema
blocco combustibile fare riferimento alla sezione
"Sistema Blocco Combustibile" del paragrafo
"Comandi", nel capitolo "Conoscenza della
vettura". Se non fosse comunque possibile
ripristinare l'alimentazione di combustibile,
rivolgersi alla Rete Assistenziale Alfa Romeo
dedicata.
BAGAGLIAIO APERTO
A display vengono visualizzati il simbolo ed il
relativo messaggio.
POSSIBILE PRESENZA GHIACCIO SU
STRADA
A display vengono visualizzati il simbolo ed il
relativo messaggio quando la temperatura
esterna è inferiore od uguale a 3°C.
AVVERTENZA In caso di avaria al sensore di
temperatura esterna, le cifre che ne indicano il
valore sono sostituite da trattini.
AVARIA LUCI STOP
A display vengono visualizzati il simbolo ed il
relativo messaggio quando viene rilevata
un'anomalia alle luci di arresto (luci stop).L’anomalia potrebbe essere dovuta alla bruciatura
della lampada, la bruciatura del relativo fusibile di
protezione o l’interruzione del collegamento
elettrico.
AVARIA SENSORI PARCHEGGIO
A display vengono visualizzati il simbolo ed il
relativo messaggio in caso di avaria dei sensori di
parcheggio.
94
CONOSCENZA DEL QUADRO STRUMENTI

Spie su display Cosa significa Cosa fare

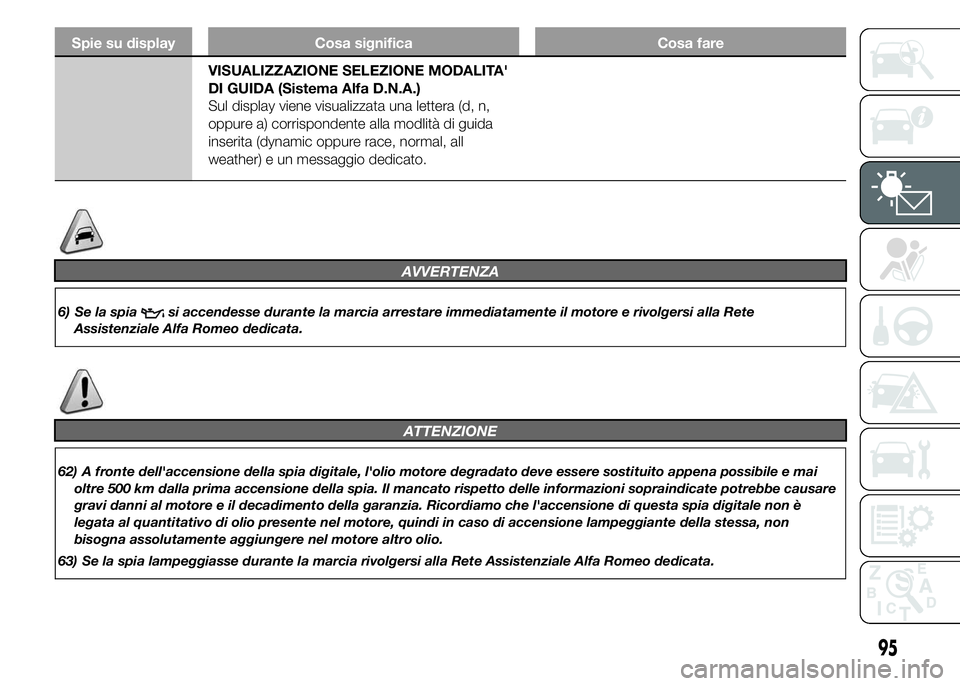

VISUALIZZAZIONE SELEZIONE MODALITA'
DI GUIDA (Sistema Alfa D.N.A.)
Sul display viene visualizzata una lettera (d, n,
oppure a) corrispondente alla modlità di guida
inserita (dynamic oppure race, normal, all
weather) e un messaggio dedicato.
AVVERTENZA
6) Se la spiasi accendesse durante la marcia arrestare immediatamente il motore e rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
ATTENZIONE
62) A fronte dell'accensione della spia digitale, l'olio motore degradato deve essere sostituito appena possibile e mai
oltre 500 km dalla prima accensione della spia. Il mancato rispetto delle informazioni sopraindicate potrebbe causare
gravi danni al motore e il decadimento della garanzia. Ricordiamo che l'accensione di questa spia digitale non è
legata al quantitativo di olio presente nel motore, quindi in caso di accensione lampeggiante della stessa, non
bisogna assolutamente aggiungere nel motore altro olio.
63) Se la spia lampeggiasse durante la marcia rivolgersi alla Rete Assistenziale Alfa Romeo dedicata.
95

96

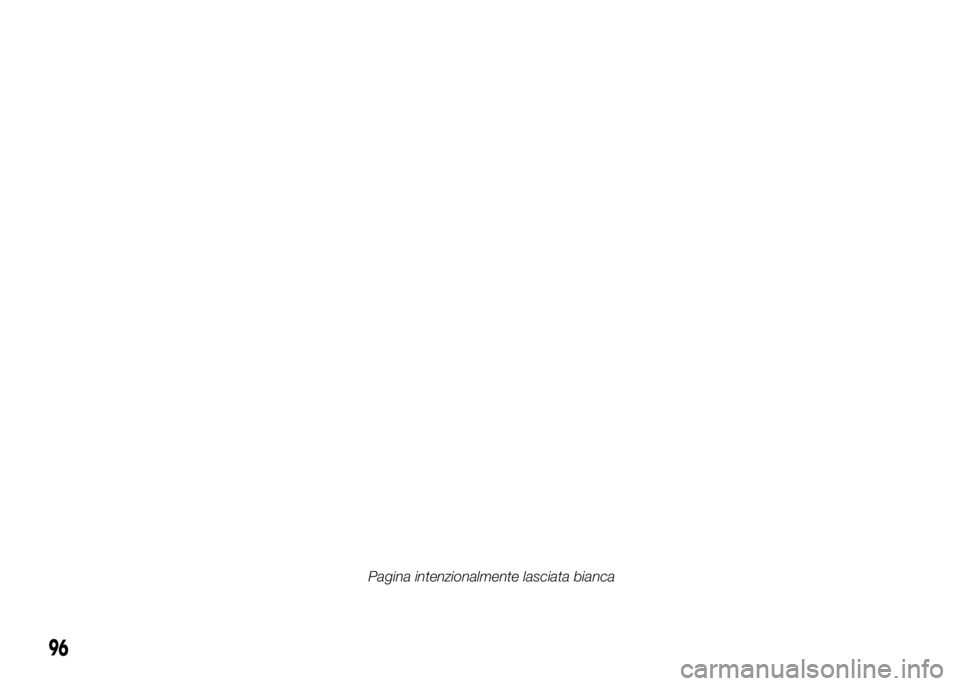

Pagina intenzionalmente lasciata bianca

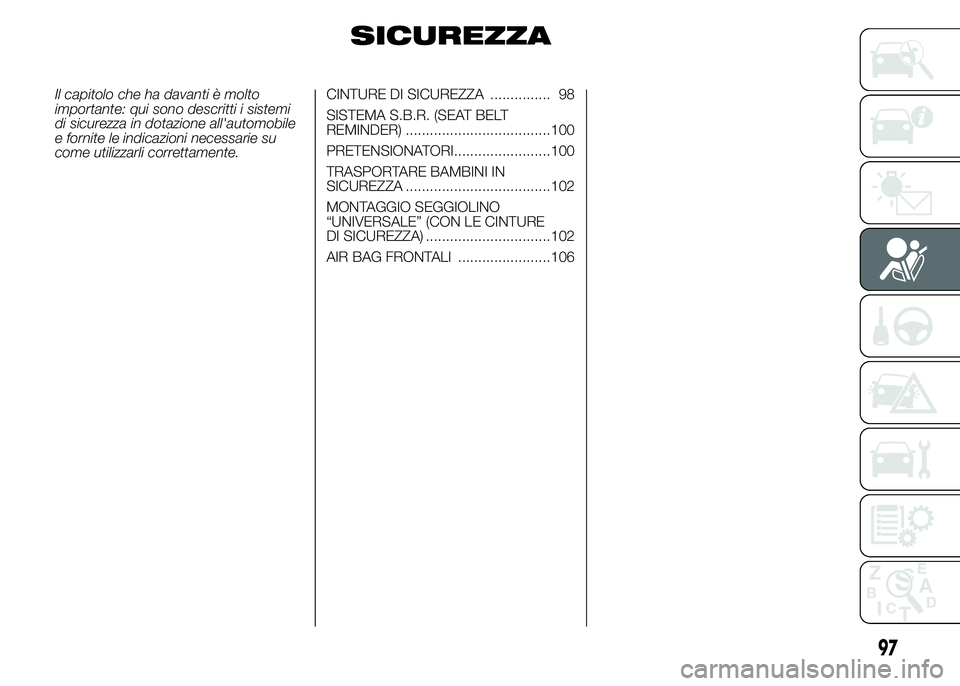

SICUREZZA
Il capitolo che ha davanti è molto
importante: qui sono descritti i sistemi
di sicurezza in dotazione all'automobile
e fornite le indicazioni necessarie su
come utilizzarli correttamente.CINTURE DI SICUREZZA ............... 98
SISTEMA S.B.R. (SEAT BELT
REMINDER) ....................................100
PRETENSIONATORI........................100
TRASPORTARE BAMBINI IN
SICUREZZA ....................................102
MONTAGGIO SEGGIOLINO
“UNIVERSALE” (CON LE CINTURE
DI SICUREZZA) ...............................102
AIR BAG FRONTALI .......................106
97

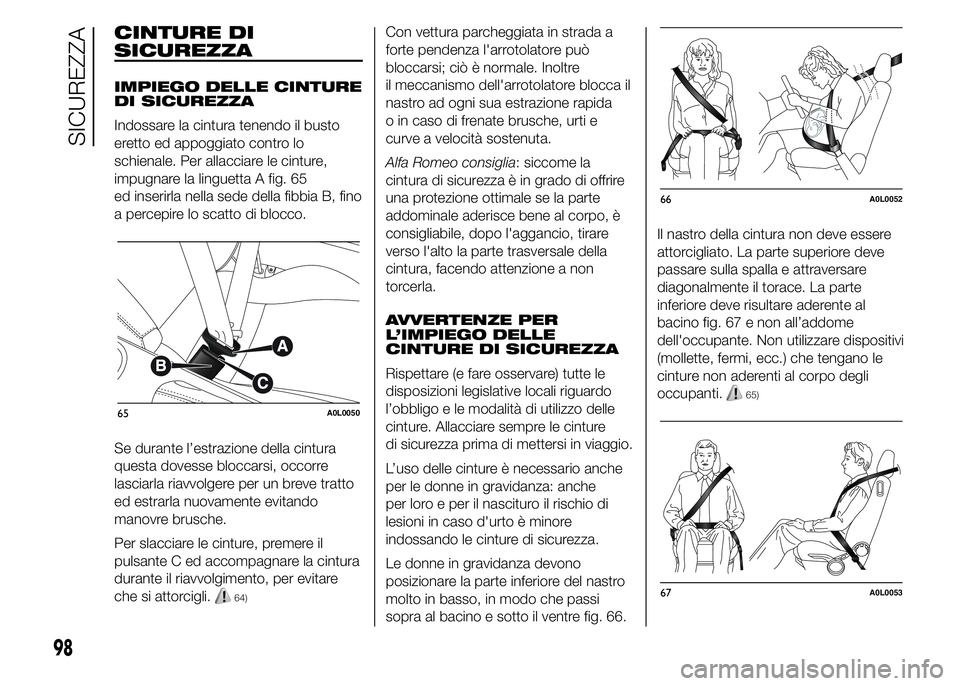

CINTURE DI
SICUREZZA
IMPIEGO DELLE CINTURE
DI SICUREZZA
Indossare la cintura tenendo il busto
eretto ed appoggiato contro lo
schienale. Per allacciare le cinture,
impugnare la linguetta A fig. 65
ed inserirla nella sede della fibbia B, fino
a percepire lo scatto di blocco.
Se durante l’estrazione della cintura
questa dovesse bloccarsi, occorre
lasciarla riavvolgere per un breve tratto
ed estrarla nuovamente evitando
manovre brusche.
Per slacciare le cinture, premere il
pulsante C ed accompagnare la cintura
durante il riavvolgimento, per evitare
che si attorcigli.
64)
Con vettura parcheggiata in strada a
forte pendenza l'arrotolatore può
bloccarsi; ciò è normale. Inoltre
il meccanismo dell'arrotolatore blocca il
nastro ad ogni sua estrazione rapida
o in caso di frenate brusche, urti e
curve a velocità sostenuta.
Alfa Romeo consiglia: siccome la
cintura di sicurezza è in grado di offrire
una protezione ottimale se la parte
addominale aderisce bene al corpo, è
consigliabile, dopo l'aggancio, tirare
verso l'alto la parte trasversale della
cintura, facendo attenzione a non
torcerla.
AVVERTENZE PER
L’IMPIEGO DELLE
CINTURE DI SICUREZZA
Rispettare (e fare osservare) tutte le
disposizioni legislative locali riguardo
l’obbligo e le modalità di utilizzo delle
cinture. Allacciare sempre le cinture
di sicurezza prima di mettersi in viaggio.
L’uso delle cinture è necessario anche
per le donne in gravidanza: anche
per loro e per il nascituro il rischio di
lesioni in caso d'urto è minore
indossando le cinture di sicurezza.
Le donne in gravidanza devono
posizionare la parte inferiore del nastro
molto in basso, in modo che passi
sopra al bacino e sotto il ventre fig. 66.Il nastro della cintura non deve essere
attorcigliato. La parte superiore deve
passare sulla spalla e attraversare
diagonalmente il torace. La parte
inferiore deve risultare aderente al
bacino fig. 67 e non all’addome
dell'occupante. Non utilizzare dispositivi
(mollette, fermi, ecc.) che tengano le
cinture non aderenti al corpo degli
occupanti.
65)
65A0L0050
66A0L0052
67A0L0053
98
SICUREZZA

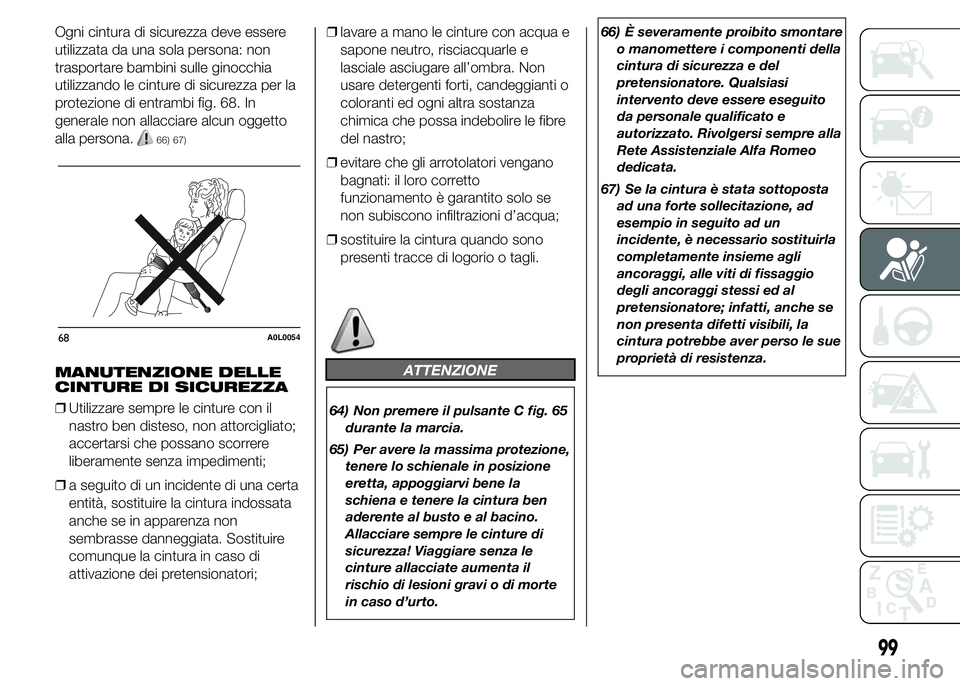

Ogni cintura di sicurezza deve essere
utilizzata da una sola persona: non
trasportare bambini sulle ginocchia
utilizzando le cinture di sicurezza per la
protezione di entrambi fig. 68. In
generale non allacciare alcun oggetto
alla persona.
66) 67)
MANUTENZIONE DELLE
CINTURE DI SICUREZZA
❒Utilizzare sempre le cinture con il
nastro ben disteso, non attorcigliato;
accertarsi che possano scorrere
liberamente senza impedimenti;
❒a seguito di un incidente di una certa
entità, sostituire la cintura indossata
anche se in apparenza non
sembrasse danneggiata. Sostituire
comunque la cintura in caso di
attivazione dei pretensionatori;❒lavare a mano le cinture con acqua e
sapone neutro, risciacquarle e
lasciale asciugare all’ombra. Non
usare detergenti forti, candeggianti o
coloranti ed ogni altra sostanza
chimica che possa indebolire le fibre
del nastro;
❒evitare che gli arrotolatori vengano
bagnati: il loro corretto
funzionamento è garantito solo se
non subiscono infiltrazioni d’acqua;
❒sostituire la cintura quando sono
presenti tracce di logorio o tagli.ATTENZIONE
64) Non premere il pulsante C fig. 65
durante la marcia.
65) Per avere la massima protezione,
tenere lo schienale in posizione
eretta, appoggiarvi bene la
schiena e tenere la cintura ben
aderente al busto e al bacino.
Allacciare sempre le cinture di
sicurezza! Viaggiare senza le
cinture allacciate aumenta il
rischio di lesioni gravi o di morte
in caso d’urto.66) È severamente proibito smontare
o manomettere i componenti della
cintura di sicurezza e del
pretensionatore. Qualsiasi
intervento deve essere eseguito
da personale qualificato e
autorizzato. Rivolgersi sempre alla
Rete Assistenziale Alfa Romeo
dedicata.
67) Se la cintura è stata sottoposta
ad una forte sollecitazione, ad
esempio in seguito ad un
incidente, è necessario sostituirla
completamente insieme agli
ancoraggi, alle viti di fissaggio
degli ancoraggi stessi ed al
pretensionatore; infatti, anche se
non presenta difetti visibili, la
cintura potrebbe aver perso le sue
proprietà di resistenza.
68A0L0054
99

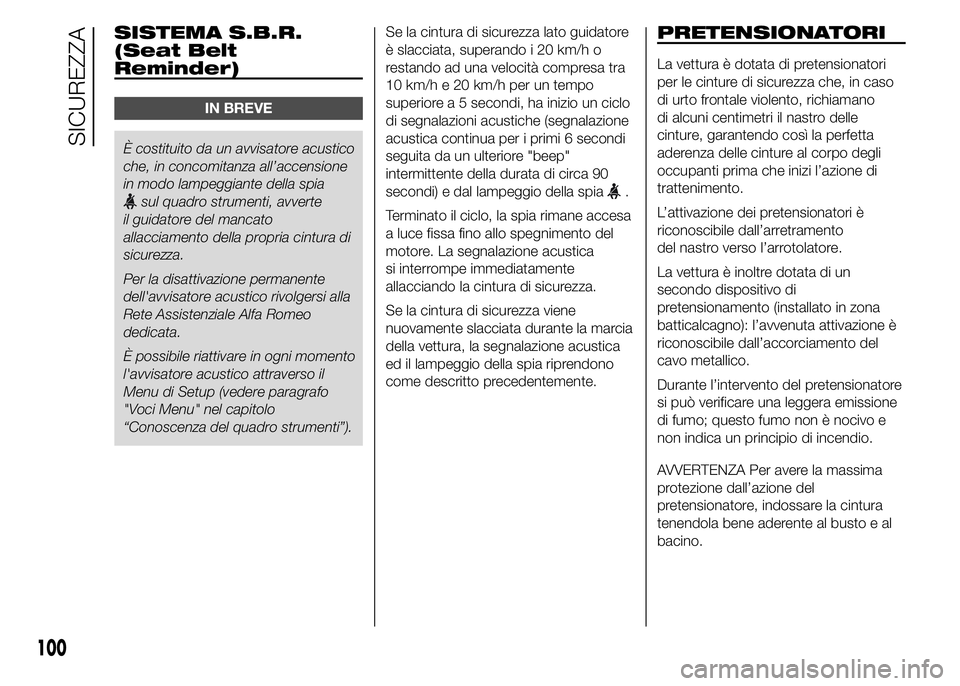

SISTEMA S.B.R.
(Seat Belt
Reminder)
IN BREVE
È costituito da un avvisatore acustico
che, in concomitanza all’accensione
in modo lampeggiante della spia
sul quadro strumenti, avverte
il guidatore del mancato
allacciamento della propria cintura di
sicurezza.
Per la disattivazione permanente
dell'avvisatore acustico rivolgersi alla
Rete Assistenziale Alfa Romeo
dedicata.
È possibile riattivare in ogni momento
l'avvisatore acustico attraverso il
Menu di Setup (vedere paragrafo
"Voci Menu" nel capitolo
“Conoscenza del quadro strumenti”).Se la cintura di sicurezza lato guidatore
è slacciata, superando i 20 km/h o
restando ad una velocità compresa tra
10 km/h e 20 km/h per un tempo
superiore a 5 secondi, ha inizio un ciclo
di segnalazioni acustiche (segnalazione
acustica continua per i primi 6 secondi
seguita da un ulteriore "beep"
intermittente della durata di circa 90
secondi) e dal lampeggio della spia.
Terminato il ciclo, la spia rimane accesa
a luce fissa fino allo spegnimento del
motore. La segnalazione acustica
si interrompe immediatamente
allacciando la cintura di sicurezza.
Se la cintura di sicurezza viene
nuovamente slacciata durante la marcia
della vettura, la segnalazione acustica
ed il lampeggio della spia riprendono
come descritto precedentemente.
PRETENSIONATORI
La vettura è dotata di pretensionatori
per le cinture di sicurezza che, in caso
di urto frontale violento, richiamano
di alcuni centimetri il nastro delle
cinture, garantendo così la perfetta
aderenza delle cinture al corpo degli
occupanti prima che inizi l’azione di
trattenimento.
L’attivazione dei pretensionatori è
riconoscibile dall’arretramento
del nastro verso l’arrotolatore.
La vettura è inoltre dotata di un
secondo dispositivo di
pretensionamento (installato in zona
batticalcagno): l’avvenuta attivazione è
riconoscibile dall’accorciamento del
cavo metallico.
Durante l’intervento del pretensionatore
si può verificare una leggera emissione
di fumo; questo fumo non è nocivo e
non indica un principio di incendio.
AVVERTENZA Per avere la massima
protezione dall’azione del
pretensionatore, indossare la cintura
tenendola bene aderente al busto e al
bacino.
100
SICUREZZA
