2015 Alfa Romeo 4C Libretto Uso Manutenzione (in Italian)

MOTORE
GENERALITÀ 1750 Turbo Benzina
Codice tipo 960A1000
CicloOtto
Numero e posizione cilindri 4 in linea
Diametro e corsa stantuffi (mm) 83 x 80,5
Cilindrata totale (cm³) 1742
Rapporto di compressione 9,25 ± 0,25
Potenza massima (CEE) (kW) 177 (*)
Potenza massima (CEE) (CV) 240
- regime corrispondente (giri/min) 6000
Coppia massima (CEE) (Nm) 350 (*)
Coppia massima (CEE) (kgm) 35,7
- regime corrispondente (giri/min) 2100 ÷ 4000
Candele di accensione NGK ILKAR7D6G
Combustibile Benzina verde senza piombo 98 R.O.N. oppure 95 R.O.N.(Specifica EN228)
(*) Valori ottenuti attraverso l'utilizzo di benzina verde senza piombo a 98 R.O.N.
173

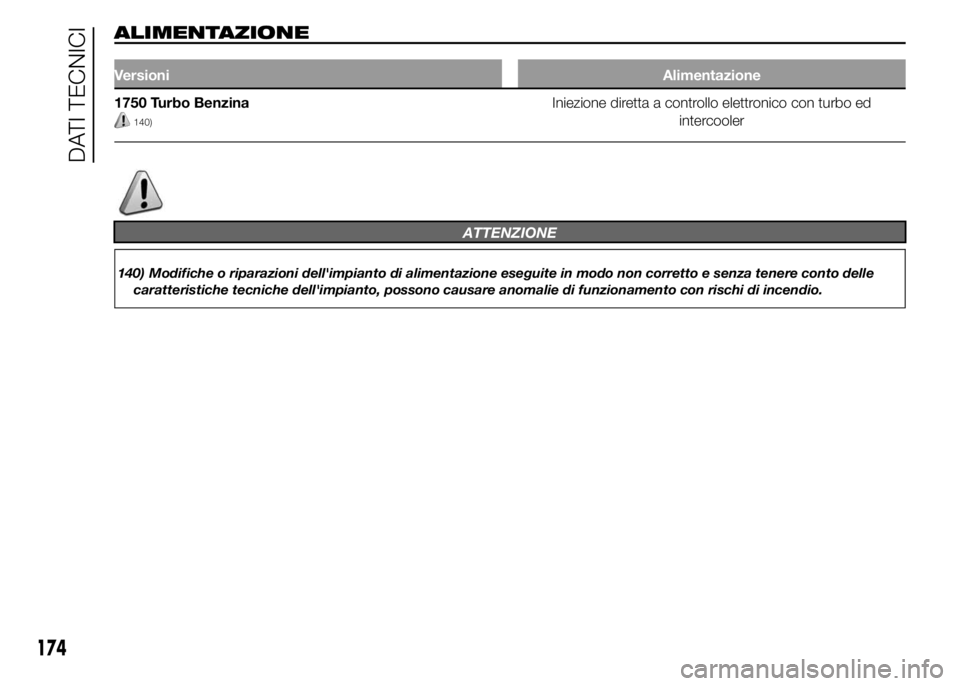

ALIMENTAZIONE
VersioniAlimentazione
1750 Turbo Benzina
140)
Iniezione diretta a controllo elettronico con turbo ed
intercooler
ATTENZIONE
140) Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle
caratteristiche tecniche dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
174
DATI TECNICI

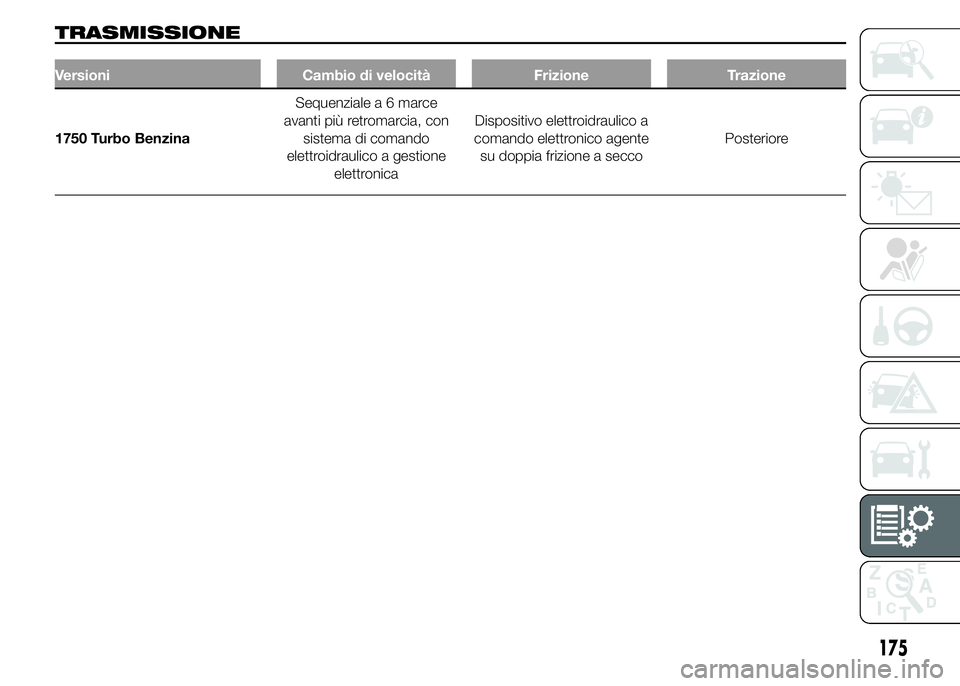

TRASMISSIONE
Versioni Cambio di velocità Frizione Trazione
1750 Turbo BenzinaSequenziale a 6 marce
avanti più retromarcia, con
sistema di comando
elettroidraulico a gestione
elettronicaDispositivo elettroidraulico a
comando elettronico agente
su doppia frizione a seccoPosteriore
175

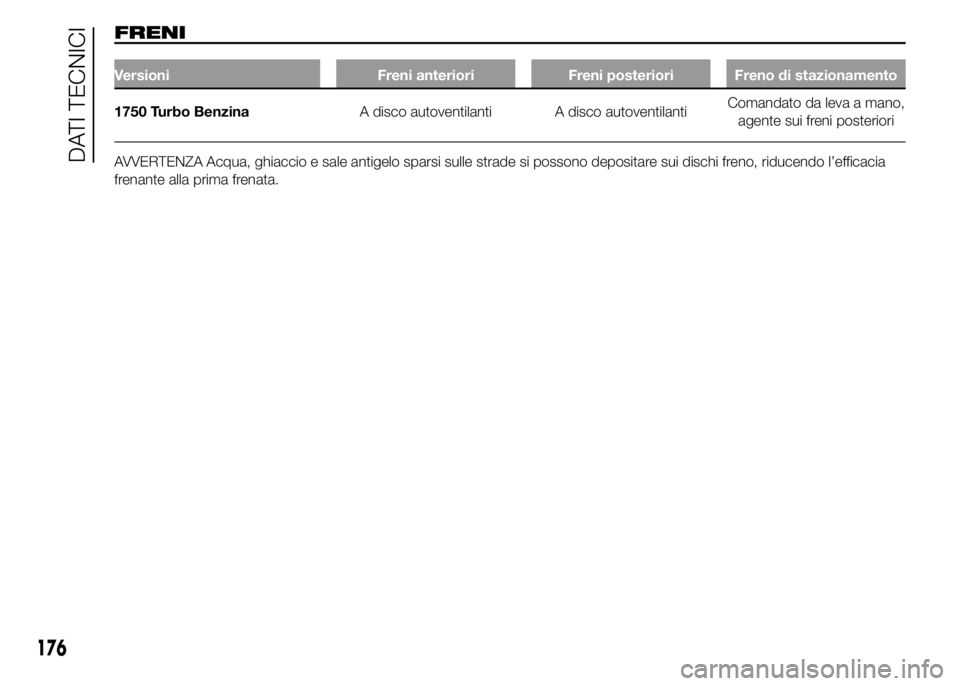

FRENI
Versioni Freni anteriori Freni posteriori Freno di stazionamento
1750 Turbo BenzinaA disco autoventilanti A disco autoventilantiComandato da leva a mano,
agente sui freni posteriori
AVVERTENZA Acqua, ghiaccio e sale antigelo sparsi sulle strade si possono depositare sui dischi freno, riducendo l’efficacia
frenante alla prima frenata.
176
DATI TECNICI

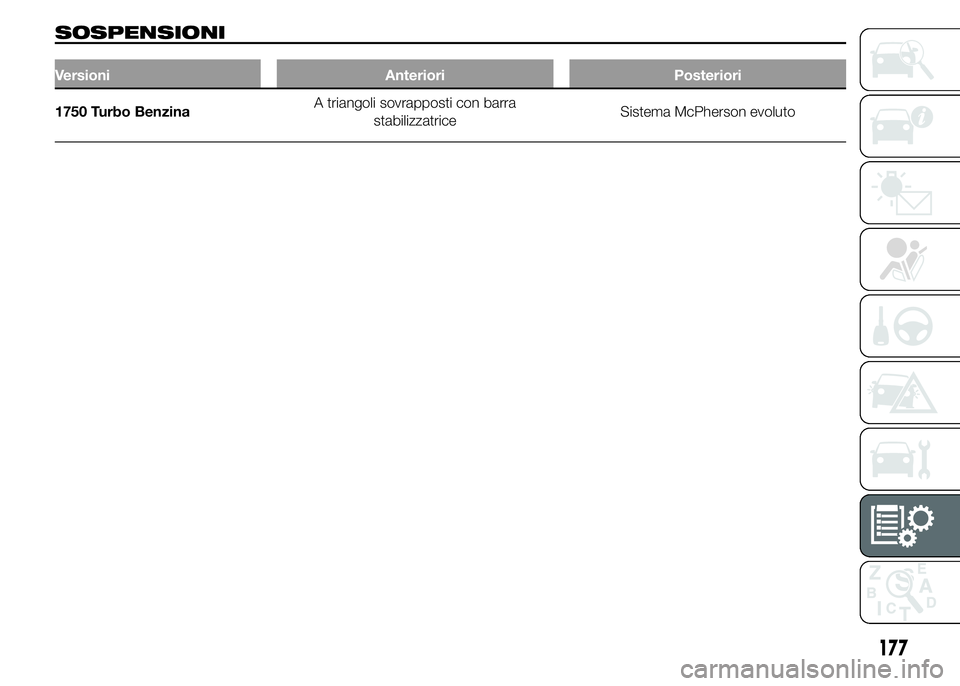

SOSPENSIONI
Versioni Anteriori Posteriori
1750 Turbo BenzinaA triangoli sovrapposti con barra
stabilizzatriceSistema McPherson evoluto
177

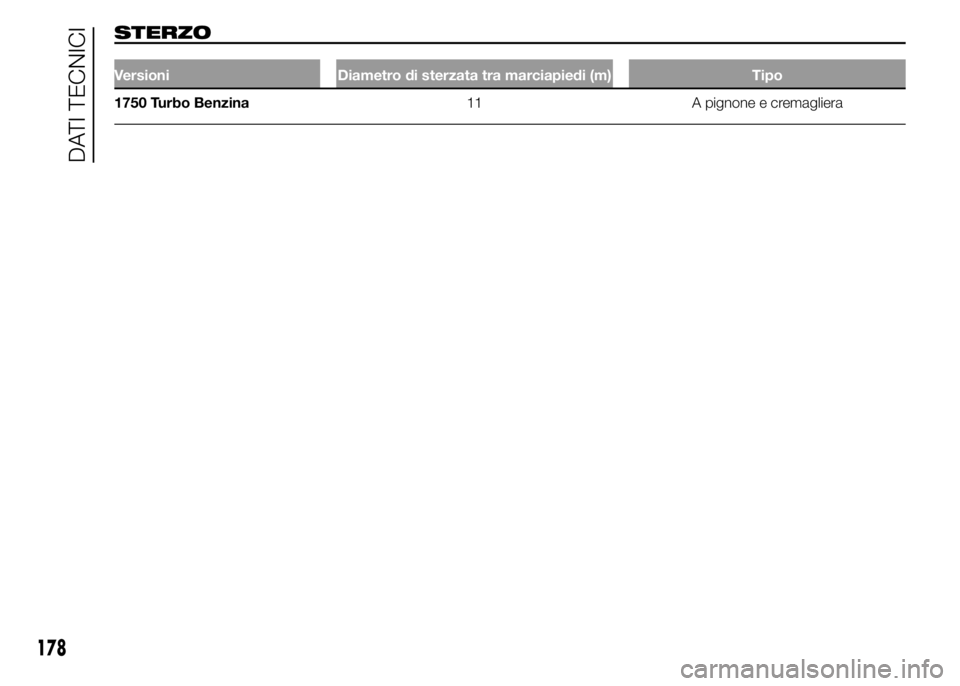

STERZO
Versioni Diametro di sterzata tra marciapiedi (m) Tipo
1750 Turbo Benzina11 A pignone e cremagliera
178
DATI TECNICI

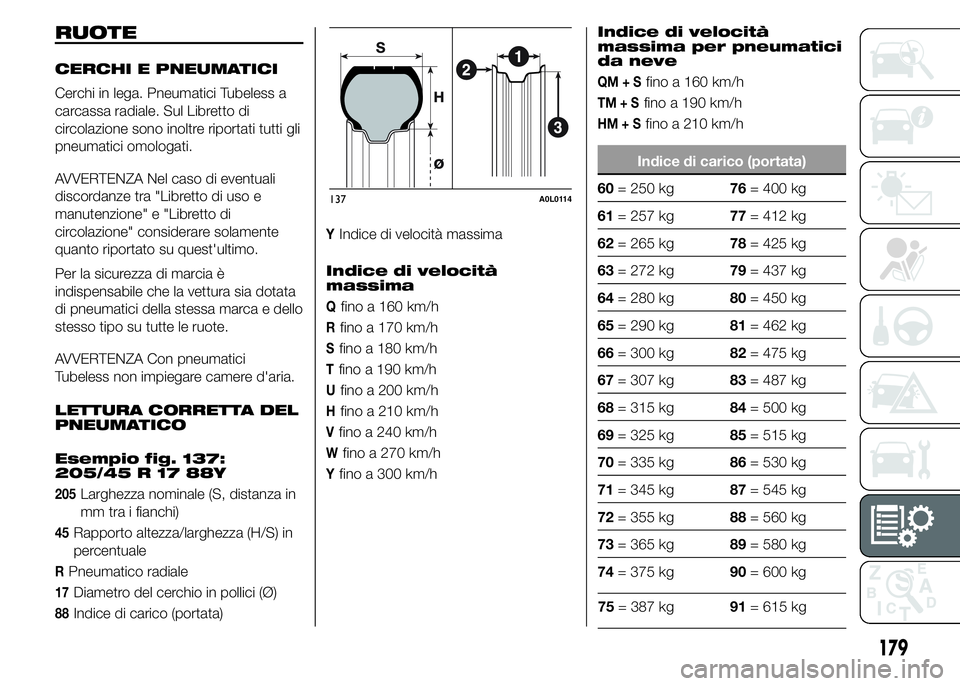

RUOTE
CERCHI E PNEUMATICI
Cerchi in lega. Pneumatici Tubeless a
carcassa radiale. Sul Libretto di
circolazione sono inoltre riportati tutti gli
pneumatici omologati.
AVVERTENZA Nel caso di eventuali
discordanze tra "Libretto di uso e
manutenzione" e "Libretto di
circolazione" considerare solamente
quanto riportato su quest'ultimo.
Per la sicurezza di marcia è
indispensabile che la vettura sia dotata
di pneumatici della stessa marca e dello
stesso tipo su tutte le ruote.
AVVERTENZA Con pneumatici
Tubeless non impiegare camere d'aria.
LETTURA CORRETTA DEL
PNEUMATICO
Esempio fig. 137:
205/45 R 17 88Y
205Larghezza nominale (S, distanza in
mm tra i fianchi)
45Rapporto altezza/larghezza (H/S) in
percentuale
RPneumatico radiale
17Diametro del cerchio in pollici (Ø)
88Indice di carico (portata)
YIndice di velocità massima
Indice di velocità
massima
Qfino a 160 km/h
Rfino a 170 km/h
Sfino a 180 km/h
Tfino a 190 km/h
Ufino a 200 km/h
Hfino a 210 km/h
Vfino a 240 km/h
Wfino a 270 km/h
Yfino a 300 km/hIndice di velocità
massima per pneumatici
da neve
QM+Sfino a 160 km/h
TM+Sfino a 190 km/h
HM+Sfino a 210 km/h
Indice di carico (portata)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg137A0L0114
179
75= 387 kg91= 615 kg

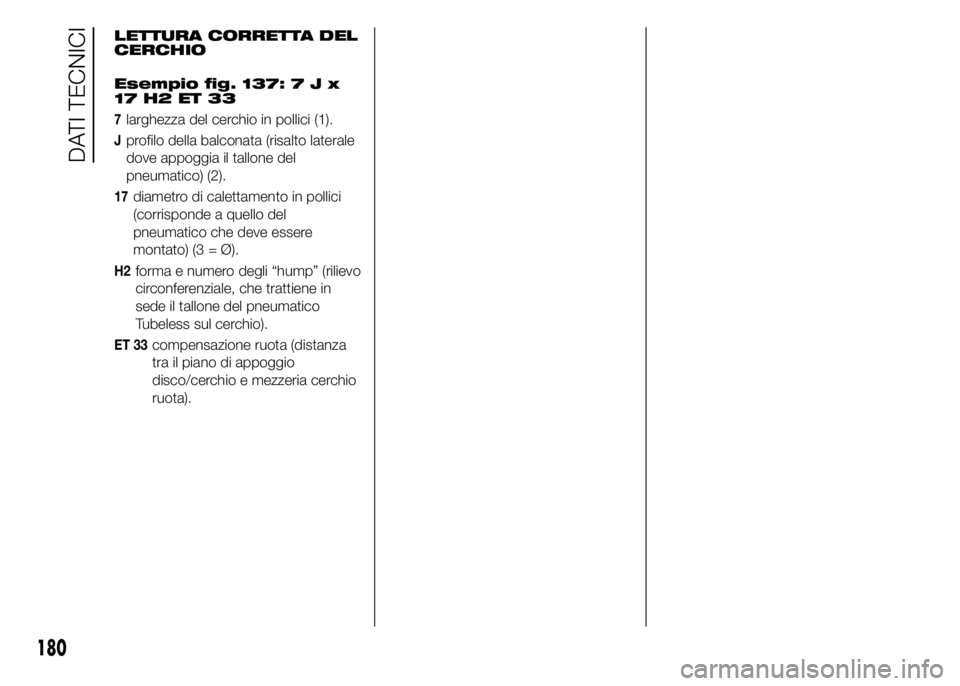

LETTURA CORRETTA DEL
CERCHIO
Esempio fig. 137:7Jx
17 H2 ET 33
7larghezza del cerchio in pollici (1).
Jprofilo della balconata (risalto laterale
dove appoggia il tallone del
pneumatico) (2).
17diametro di calettamento in pollici
(corrisponde a quello del
pneumatico che deve essere
montato) (3 = Ø).
H2forma e numero degli “hump” (rilievo
circonferenziale, che trattiene in
sede il tallone del pneumatico
Tubeless sul cerchio).
ET 33compensazione ruota (distanza
tra il piano di appoggio
disco/cerchio e mezzeria cerchio
ruota).
180
