2015.5 Peugeot Boxer Manuale del proprietario (in Italian)

31
boxer_it_Chap02_Pret-a-Partir_ed01-2015

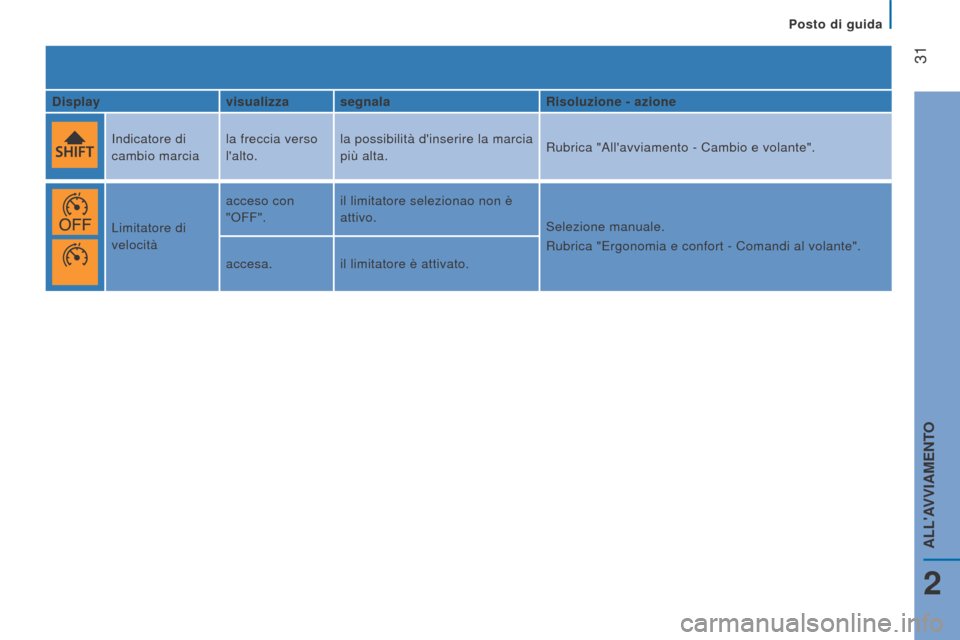

displayvisualizza segnalar isoluzione - azione
Indicatore di
cambio marcia la freccia verso
l'alto.la possibilità d'inserire la marcia
più alta.
Rubrica "All'avviamento - Cambio e volante".
Limitatore di
velocità acceso con
"OFF".
il limitatore selezionao non è
attivo.
Selezione manuale.
Rubrica "Ergonomia e confort - Comandi al volante".
accesa. il limitatore è attivato.
Posto di guida
2
ALL'AVVIAMento

32
boxer_it_Chap02_Pret-a-Partir_ed01-2015

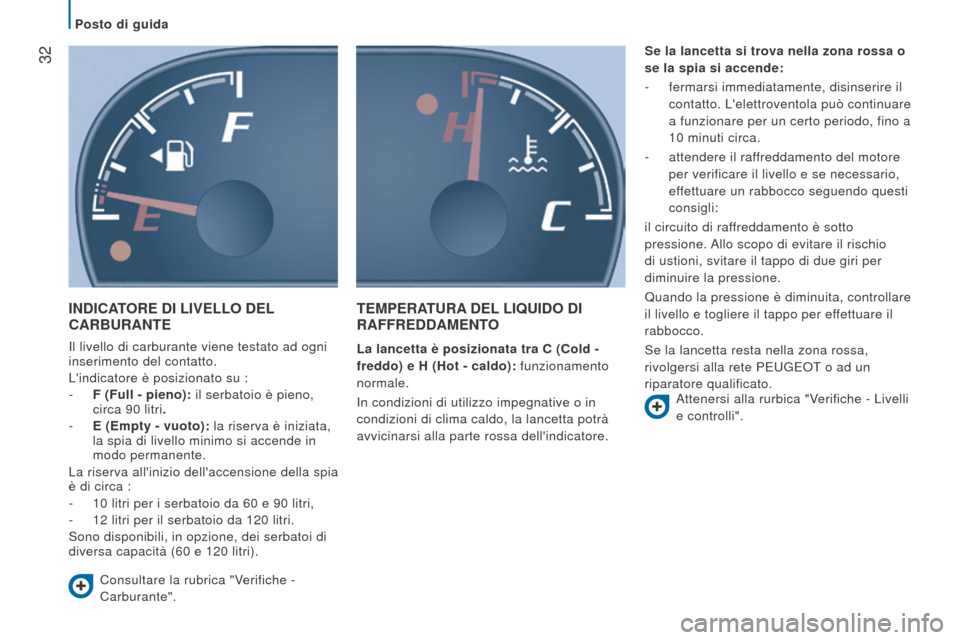

IndICAtore dI LIV e LL o de L CA
r B ur A nte
Il livello di carburante viene testato ad ogni
inserimento del contatto.
L'indicatore è posizionato su :
-

F (Full - pieno):
il serbatoio è pieno,
circa 90
litri.
-
e
( e mpty - vuoto): la riserva è iniziata,
la spia di livello minimo si accende in
modo permanente.
La riserva all'inizio dell'accensione della spia
è di circa :
-

10
litri per i serbatoio da 60 e 90 litri,
-

12
litri per il serbatoio da 120 litri.
Sono disponibili, in opzione, dei serbatoi di
diversa capacità (60
e 120 litri).
teMPerAturA de L LIQ u I do d I
r AFF redd AM ento
La lancetta è posizionata tra C (Cold -
freddo) e H (Hot - caldo): funzionamento
normale.
In condizioni di utilizzo impegnative o in
condizioni di clima caldo, la lancetta potrà
avvicinarsi alla parte rossa dell'indicatore. Se la lancetta si trova nella zona rossa o
se la spia si accende:
-

fermarsi immediatamente, disinserire il

contatto. L'elettroventola può continuare
a funzionare per un certo periodo, fino a
10 minuti circa.
-
attendere il raf
freddamento del motore
per verificare il livello e se necessario,
effettuare un rabbocco seguendo questi
consigli:
il circuito di raffreddamento è sotto
pressione. Allo scopo di evitare il rischio
di ustioni, svitare il tappo di due giri per
diminuire la pressione.
Quando la pressione è diminuita, controllare
il livello e togliere il tappo per effettuare il
rabbocco.
Se la lancetta resta nella zona rossa,
rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
Consultare la rubrica "Verifiche -
Carburante". Attenersi alla rurbica "Verifiche - Livelli
e controlli".
Posto di guida

33
boxer_it_Chap02_Pret-a-Partir_ed01-2015
AntInQuInAMento
L'EODB (European On Board Diagnosis) è
un sistema europeo di diagnosi imbarcata
che risponde, tra l'altro, alle norme sulle
emissioni autorizzate di:
-
CO (monossido di carbonio),
-


HC (idrocarburi incombusti),
-


NOx (ossidi di azoto) o particolato,

rilevati da sonde a ossigeno situate a
monte e a valle dei catalizzatori.
SeGnALAzIone PneuMAt ICI SG on FI
Sistema che garantisce il controllo
automatico della pressione dei pneumatici
durante la guida.
Il sistema di segnalazione pneumatici
sgonfi è un supporto alla guida che non
sostituisce l'attenzione del guidatore. Questo sistema non esonera dal
controllo mensile della pressione di
gonfiaggio dei pneumatici (compresa la
ruota di scorta) anche prima di un lungo
viaggio.
Guidare con i pneumatici sgonfi aumenta il
consumo di carburante.
Il sistema sorveglia in permanenza la
pressione dei quattro pneumatici, non
appena il veicolo inizia a muoversi.
Dei captatori di pressione sono posizionati
nella valvola di ogni pneumatico.
Il sistema attiva un'allarme non appena
rileva la bassa pressione di gonfiaggio di
uno o più pneumatici. Il controllo della pressione dei
pneumatici deve essere effettuato "a
freddo" (veicolo fermo da 1
h o dopo un
tragitto inferiore a 10
km effettuato a velocità
moderata). In caso contrario, aggiungere
0,3
bar ai valori indicati sull'etichetta.
I valori delle pressioni di gonfiaggio
prescritte per il veicolo sono riportate
sull'etichetta di pressione dei pneumatici.
Il guidatore è avvisato delle
anomalie di funzionamento del
dispositivo antinquinamento
mediante l'accensione di questa
spia specifica sul quadro
strumenti.
Rischio di danneggiamenti del catalizzatore.
Far verificare dalla rete PEUGEOT o da un
riparatore qualificato.
Per localizzarla, consultare la
rubrica "Caratteristiche tecniche -
Identificazione del veicolo".
Guidare con i pneumatici sgonfi
peggiora la tenuta di strada, allunga
le distanze di frenata, provoca l'usura
prematura dei pneumatici, particolarmente
in condizioni intensive di utilizzo (carico
elevato, velocità elevata, tragitti lunghi).
Posto di guida
2
ALL'AVVIAMento

34
boxer_it_Chap02_Pret-a-Partir_ed01-2015

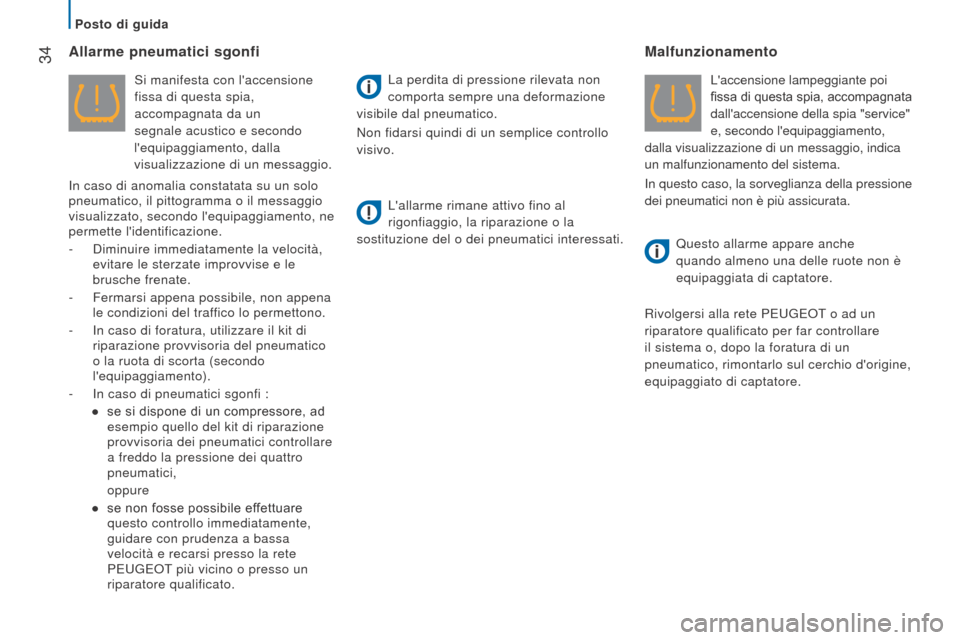

Allarme pneumatici sgonfi
Si manifesta con l'accensione
fissa di questa spia,
accompagnata da un
segnale acustico e secondo
l'equipaggiamento, dalla
visualizzazione di un messaggio.
In caso di anomalia constatata su un solo
pneumatico, il pittogramma o il messaggio
visualizzato, secondo l'equipaggiamento, ne
permette l'identificazione.
-

Diminuire immediatamente la velocità,

evitare le sterzate improvvise e le
brusche frenate.
-

Fermarsi appena possibile, non appena

le condizioni del traffico lo permettono.
-

In caso di foratura, utilizzare il kit di

riparazione provvisoria del pneumatico
o la ruota di scorta (secondo
l'equipaggiamento).
-

In caso di pneumatici sgonfi :
●


se si dispone di un compressore, ad

esempio quello del kit di riparazione
provvisoria dei pneumatici controllare
a freddo la pressione dei quattro
pneumatici,


oppure
●

se non fosse possibile ef
fettuare
questo controllo immediatamente,
guidare con prudenza a bassa
velocità e recarsi presso la rete
PEUGEOT più vicino o presso un
riparatore qualificato. La perdita di pressione rilevata non
comporta sempre una deformazione
visibile dal pneumatico.
Non fidarsi quindi di un semplice controllo
visivo.
L'allarme rimane attivo fino al
rigonfiaggio, la riparazione o la
sostituzione del o dei pneumatici interessati.
Malfunzionamento
L'accensione lampeggiante poi
fissa di questa spia, accompagnata
dall'accensione della spia "service"
e, secondo l'equipaggiamento,
dalla visualizzazione di un messaggio, indica
un malfunzionamento del sistema.
In questo caso, la sorveglianza della pressione
dei pneumatici non è più assicurata.
Questo allarme appare anche
quando almeno una delle ruote non è
equipaggiata di captatore.
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato per far controllare
il sistema o, dopo la foratura di un
pneumatico, rimontarlo sul cerchio d'origine,
equipaggiato di captatore.
Posto di guida

35
boxer_it_Chap02_Pret-a-Partir_ed01-2015

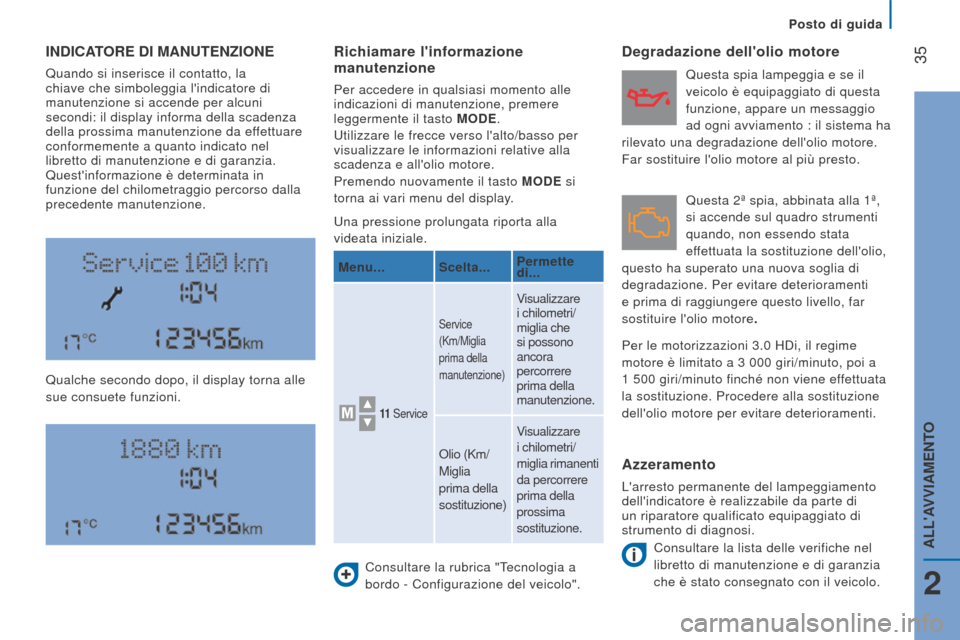

IndICAtore dI MA nutenz I one
Quando si inserisce il contatto, la
chiave che simboleggia l'indicatore di
manutenzione si accende per alcuni
secondi: il display informa della scadenza
della prossima manutenzione da effettuare
conformemente a quanto indicato nel
libretto di manutenzione e di garanzia.
Quest'informazione è determinata in
funzione del chilometraggio percorso dalla
precedente manutenzione.
Qualche secondo dopo, il display torna alle
sue consuete funzioni. Una pressione prolungata riporta alla
videata iniziale.
Consultare la rubrica "Tecnologia a
bordo - Configurazione del veicolo".
degradazione dell'olio motore
Consultare la lista delle verifiche nel
libretto di manutenzione e di garanzia
che è stato consegnato con il veicolo.
richiamare l'informazione
manutenzione
Per accedere in qualsiasi momento alle
indicazioni di manutenzione, premere
leggermente il tasto M
ode .
Utilizzare le frecce verso l'alto/basso per
visualizzare le informazioni relative alla
scadenza e all'olio motore.
Premendo nuovamente il tasto M
ode si
torna ai vari menu del display.
Menu... Scelta... Permette
di...
11 Service
Service
(Km/Miglia
prima della
manutenzione)
Visualizzare
i chilometri/
miglia che
si possono
ancora
percorrere
prima della
manutenzione.
Olio (Km/
Miglia
prima della
sostituzione)
Visualizzare
i chilometri/
miglia rimanenti
da percorrere
prima della
prossima
sostituzione.
Azzeramento
L'arresto permanente del lampeggiamento
dell'indicatore è realizzabile da parte di
un riparatore qualificato equipaggiato di
strumento di diagnosi.Questa 2ª spia, abbinata alla 1ª,
si accende sul quadro strumenti
quando, non essendo stata
effettuata la sostituzione dell'olio,
questo ha superato una nuova soglia di
degradazione. Per evitare deterioramenti
e prima di raggiungere questo livello, far
sostituire l'olio motore. Questa spia lampeggia e se il
veicolo è equipaggiato di questa
funzione, appare un messaggio
ad ogni avviamento : il sistema ha
rilevato una degradazione dell'olio motore.
Far sostituire l'olio motore al più presto.
Per le motorizzazioni 3.0 HDi, il regime
motore è limitato a 3 000 giri/minuto, poi a
1 500 giri/minuto finché non viene effettuata
la sostituzione. Procedere alla sostituzione
dell'olio motore per evitare deterioramenti.
Posto di guida
2
ALL'AVVIAMento

36
boxer_it_Chap02_Pret-a-Partir_ed01-2015

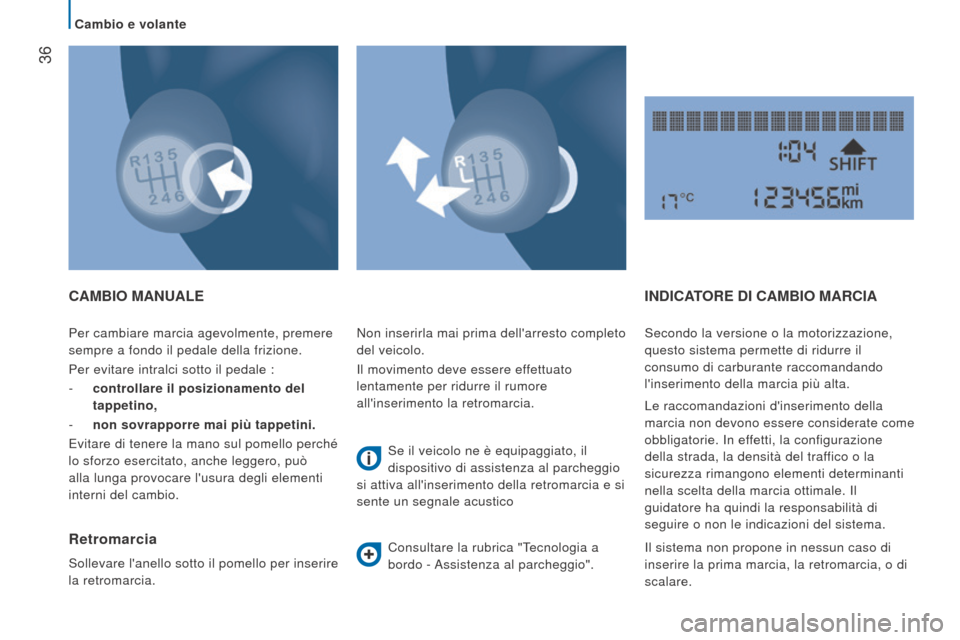

Per cambiare marcia agevolmente, premere
sempre a fondo il pedale della frizione.
Per evitare intralci sotto il pedale :
-
controllare il posizionamento del

tappetino,
-

non sovrapporre mai più tappetini.
Evitare di tenere la mano sul pomello perché


lo sforzo esercitato, anche leggero, può
alla lunga provocare l'usura degli elementi
interni del cambio.
CAMBIo MAnuALe
r

etromarcia
Sollevare l'anello sotto il pomello per inserire
la retromarcia. Non inserirla mai prima dell'arresto completo
del veicolo.
Il movimento deve essere effettuato
lentamente per ridurre il rumore
all'inserimento la retromarcia.
Se il veicolo ne è equipaggiato, il
dispositivo di assistenza al parcheggio
si attiva all'inserimento della retromarcia e si
sente un segnale acustico
Consultare la rubrica "Tecnologia a
bordo - Assistenza al parcheggio".
IndICAtore d I CAMBI o MA r CIA
Secondo la versione o la motorizzazione,
questo sistema permette di ridurre il
consumo di carburante raccomandando
l'inserimento della marcia più alta.
Le raccomandazioni d'inserimento della
marcia non devono essere considerate come
obbligatorie. In effetti, la configurazione
della strada, la densità del traffico o la
sicurezza rimangono elementi determinanti
nella scelta della marcia ottimale. Il
guidatore ha quindi la responsabilità di
seguire o non le indicazioni del sistema.
Il sistema non propone in nessun caso di
inserire la prima marcia, la retromarcia, o di
scalare.
Cambio e volante

37
boxer_it_Chap02_Pret-a-Partir_ed01-2015
reGoLAzIone deL V o LA nte
A veicolo fermo, regolare prima il sedile
nella posizione più adatta.
Sbloccare il volante tirando il comando
verso di sé.
Regolare la profondità del volante, quindi
bloccarlo abbassando a fondo il comando.
Attivazione
L'informazione appare su un
display del quadro strumenti
sotto forma di spia SHIF
t ,
accompagnata da una freccia
verso l'alto per segnalare al guidatore che
può inserire la marcia più alta.
Il sistema adatta i suggerimenti di cambio
marcia in funzione delle condizioni di guida
(pendenza, carico, ...) e delle sollecitazioni
del guidatore (richiesta di potenza,
accelerazione, frenata,...). Il sistema non
propone in nessun caso d'inserire la prima
marcia, la retromarcia o di scalare le marce.
disattivazione
Questo sistema non può essere disattivato
dal guidatore.
Per ragioni di sicurezza, queste


manovre non devono essere effettuate
durante la guida.
Cambio e volante
2
ALL'AVVIAMento

38
boxer_it_Chap02_Pret-a-Partir_ed01-2015
ContAttore
Posizione S to P : bloccasterzo.
Il contatto è interrotto.
Posizione MA
r : inserimento del contatto.
Alcuni accessori possono funzionare.
Posizione AV V (Avviamento): motorino
d'avviamento.
Il motorino di avviamento viene azionato.
Avviamento del motore
Spia antiavviamento
Se questa spia si accende,


cambiare chiave e far verificare
quella difettosa dalla rete
PEUGEOT.
Spia preriscaldamento
d iesel
Con il freno di stazionamento
inserito e il cambio in folle, ruotare
la chiave sulla posizione MA
r .
Attendere lo spegnimento di questa spia, poi
azionare il motorino d'avviamento (posizione
AV V ) fino all'avviamento del motore.
La durata dell'accensione della spia dipende
dalle condizioni climatiche. Spia apertura
Se questa spia si accende,
verificare la corretta chiusura di
tutte le porte e del cofano motore.
Spegnimento del motore
Immobilizzare il veicolo, poi, con il motore al
minimo, riportare la chiave sulla posizione
S
to P.
In presenza di basse temperature
In montagna e/o in presenza di
temperature molto basse si consiglia
l'utilizzo di un carburante di tipo "invernale"
adatto a temperature molto rigide.
Evitare di agganciare un oggetto
pesante alla chiave o al telecomando
che peserebbe sul suo asse inserito
nel blocchetto d'avviamento e potrebbe
provocare dei malfunzionamenti.
Potrebbe rivelarsi un ostacolo per l'apertura
dell’airbag frontale. A motore caldo, la spia si accende per alcuni
istanti, si può avviare senza attendere.
Non appena il motore inizia a girare,
rilasciare la chiave.
Avviamento e arresto
