SISteMA I dr A u LIC o
Queste precauzioni sono obbligatorie per tutti gli interventi sul
circuito idraulico.
●

Durante gli interventi di manutenzione sotto il cassone,

collocarlo in posizione di sicurezza sulla sua asta di sostegno
(posizione indicata da una freccia rossa sotto al fondo del
cassone).
●

Non intervenire mai sotto ad un cassone non puntellato.
●


Interrompere l’alimentazione elettrica del gruppo mediante una

barretta apri circuito.
●

A
veicolo fermo e a motore spento.
Per ragioni di sicurezza, è fortemente sconsigliato intervenire
sotto al cassone durante le manovre o durante le operazioni di
manutenzione.
PARTICOLARITÀ
Cassone ribaltabile

264
boxer_it_Chap11_Particularites_ed01-2015
MAnutenzIone
Serbatoio
Verificare e regolare il livello dell’olio regolarmente. Sostituire l'\
olio
una volta all'anno. Se l’olio contiene acqua, sostituirlo.
Controllare periodicamente lo stato del flessibile e la tenuta del
sistema idraulico.
Pompa e motore
Non necessitano di manutenzione, i cuscinetti sono lubrificati a vita
e i supporti della pompa sono lubrificati dall'olio.
Lubrificazione
Le aste del cassone e del martinetto non necessitano di
lubrificazione. Lubrificare invece regolarmente i cardini, le maniglie
di tenuta delle sponde mobili laterali e i ganci di tenuta della sponda
posteriore.
Falso pianale e cassone
Per una durata massima nel tempo, si consiglia di effettuare la
manutenzione del cassone lavandolo di frequente con un getto
d'acqua.
Effettuare al più presto i ritocchi alla vernice per evitare il propaga\
rsi
della ruggine. Dopo 8
mesi di utilizzo, verificare la coppia di serraggio
del collegamento telaio con il sottoscocca (secondo le
raccomandazioni del costruttore per la carrozzeria).
Pulizia del pistoncino della valvola
● Allentaare il tappo 244A prestando attenzione alla sfera e
recuperarla.
●

Con un cacciavite grosso, allentare l'insieme vite incava /

pistone.
●

V
erificare il corretto scorrimento del pistone e rimuovere le
eventuali impurità. Passare una calamita in presenza di residui
di limatura.
●

Far salire l'insieme e accertarsi del corretto scorrimento del

pistone. Trattenere la sfera con poco grasso sul tappo per il
rimontaggio.
●

Ef
fettuare lo spurgo della centrale.
Spurgo della centrale idraulica
● Allentare il tappo esagonale 257.
●
Allentare di mezzo giro la vite
587
situata all'interno, mediante

una chiave esagonale da 6
mm.
●

Far
funzionare la centrale per alcuni istanti premendo il pulsante
di salita.
●

Il cassone non sale o sale molto lentamente. Quando l'olio esce

da questo foro, lo spurgo dell'insieme è terminato.
●

Risserrare la vite
587
e ricollocare il tappo
257, verificare che il
cassone scenda correttamente.
Cassone ribaltabile

265
boxer_it_Chap11_Particularites_ed01-2015

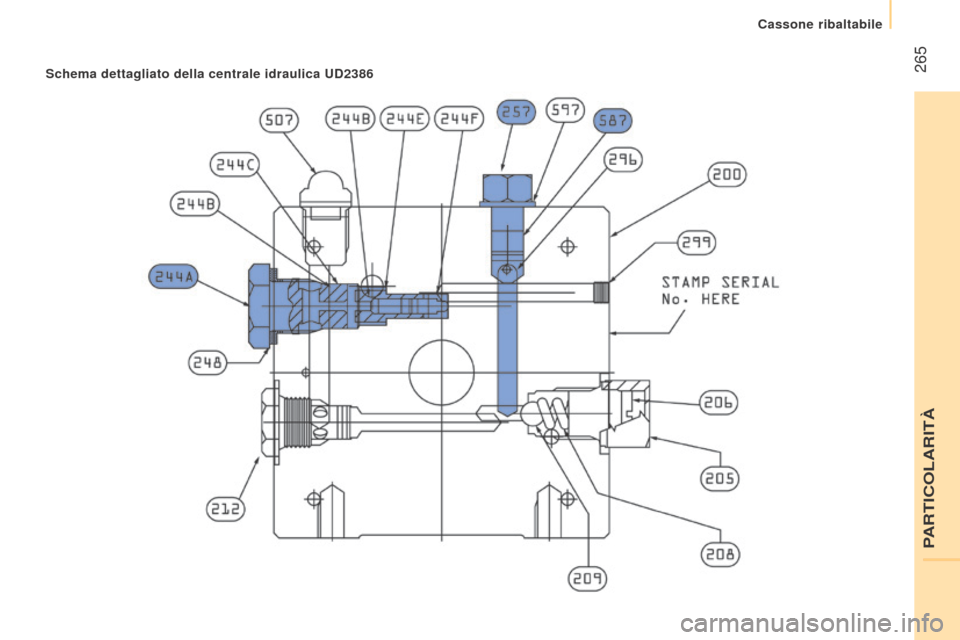

Schema dettagliato della centrale idraulica ud2386
PARTICOLARITÀ
Cassone ribaltabile

266
boxer_it_Chap11_Particularites_ed01-2015

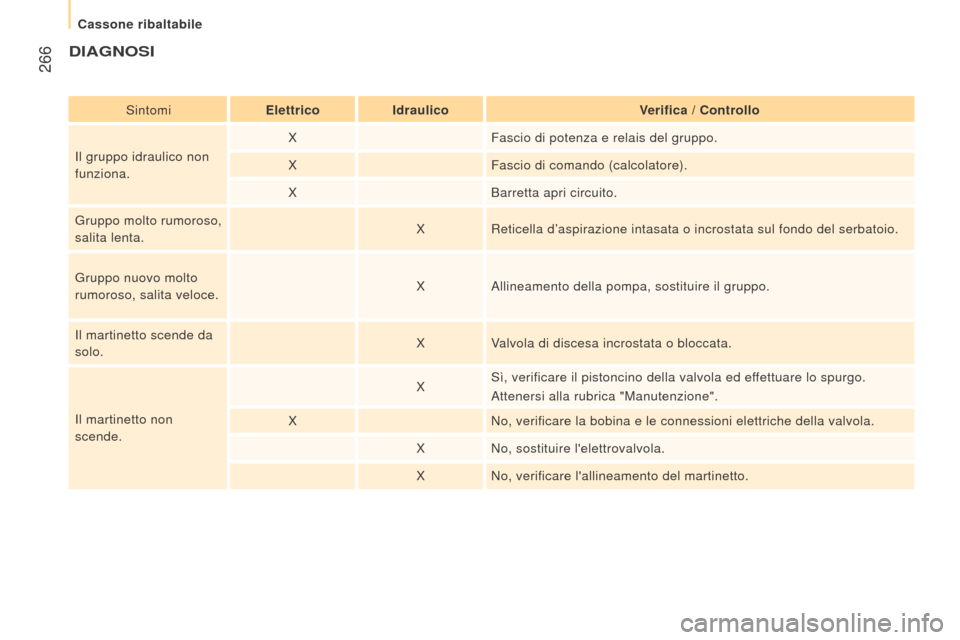

dIAGnoSI
SintomielettricoIdraulico Verifica / Controllo
Il gruppo idraulico non
funziona. X
Fascio di potenza e relais del gruppo.
X Fascio di comando (calcolatore).
X Barretta apri circuito.
Gruppo molto rumoroso,
salita lenta. X
Reticella d’aspirazione intasata o incrostata sul fondo del serbatoio\
.
Gruppo nuovo molto
rumoroso, salita veloce. X
Allineamento della pompa, sostituire il gruppo.
Il martinetto scende da
solo. X
Valvola di discesa incrostata o bloccata.
Il martinetto non
scende. X
Sì, verificare il pistoncino della valvola ed effettuare lo spurgo.
Attenersi alla rubrica "Manutenzione".
X No, verificare la bobina e le connessioni elettriche della valvola.
X No, sostituire l'elettrovalvola.
X No, verificare l'allineamento del martinetto.
Cassone ribaltabile

267
boxer_it_Chap11_Particularites_ed01-2015

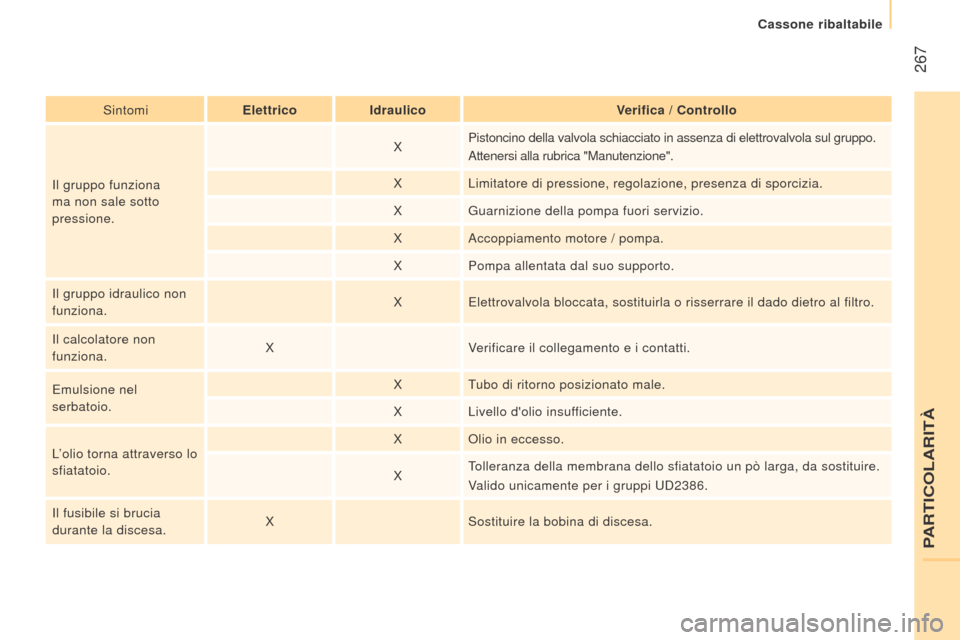

SintomielettricoIdraulico Verifica / Controllo
Il gruppo funziona
ma non sale sotto
pressione. X
Pistoncino della valvola schiacciato in assenza di elettrovalvola sul gr\
uppo.
Attenersi alla rubrica "Manutenzione".
X Limitatore di pressione, regolazione, presenza di sporcizia.
X Guarnizione della pompa fuori servizio.
X Accoppiamento motore / pompa.
X Pompa allentata dal suo supporto.
Il gruppo idraulico non
funziona. X
Elettrovalvola bloccata, sostituirla o risserrare il dado dietro al filt\
ro.
Il calcolatore non
funziona. X
Verificare il collegamento e i contatti.
Emulsione nel
serbatoio. X
Tubo di ritorno posizionato male.
X Livello d'olio insufficiente.
L’olio torna attraverso lo
sfiatatoio. X
Olio in eccesso.
X Tolleranza della membrana dello sfiatatoio un pò larga, da sostituire.\
Valido unicamente per i gruppi UD2386.
Il fusibile si brucia
durante la discesa. X
Sostituire la bobina di discesa.
